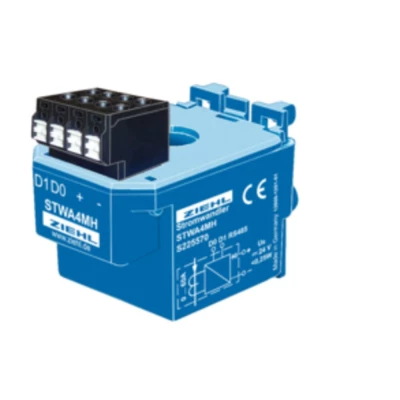

Ziehl STWA4MH strujni transformator 0 do 60 A
- Kataloški br:
- 2202130 - 62
- Oznaka:
- S225570
- Kataloški br:
- 2202130 - 62
- Oznaka:
- S225570
Ziehl STWA4MH strujni transformator 0 do 60 A
355.00 KM
Komada
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
355.00 KM
sa PDV
Troškovi dostave
Komada
Izdvojeno & Detalji
- Mjerenje struje AC 0-60 A (mjerenje efektivne vrijednosti, RMS)
- Rezolucija 1mA
Tehničke specifikacije
Tehničke specifikacije
| Tip | STWA4MH |
| dim. | (Š x V x D) 53 x 36 x 56 mm |
| Dubina | 56 mm |
| Visina | 36 mm |
| Širina | 53 mm |
| Mjerno područje struje (maks.) | 60 A |
| Mjerno područje snage (min.) | 0 A |
| AEC-usklađenost | AEC-Q101 |
| Vrsta proizvoda | strujni transformator |
Opis
Opis
STWA4MH je mjerni pretvarač. Mjeri izmjeničnu struju do 60 A i ima RS485 sučelje (Modbus RTU). To znači da se izmjerena analogna strujna vrijednost šalje digitalno i može se odmah dalje obraditi pomoću PLC-a, IPC-a ili glavnog računala. Vodič koji se mjeri provodi se kroz otvor (Ø 11 mm). Za male struje, osjetljivost pretvarača se može povećati petljom kroz vodič kroz koji teče struja, npr. dvostruka petlja udvostručuje osjetljivost. Mjerni raspon STWA4MH smanjen je u skladu s tim prolaskom kroz više puta. Za snimanje struja bilo koje veličine, STWA4MH se jednostavno spoji u sekundarni krug velikog strujnog transformatora sa sekundarom od 5 A (provucite kabel kroz STWA4MH nekoliko puta).
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Posebne značajke
- Mjerenje frekvencije: 40-70 Hz (sinusoidni signali)
- Sučelje RS 485 (Modbus RTU)
- Može se adresirati za do 246 sudionika
- Brzine prijenosa podataka 4800, 9600, 19200, 57600, 115200 Napor ožičenja minimiziran kroz tehnologiju sabirnice
- Spajanje preko utičnih stezaljki s oprugom
- Upravljački napon DC: 24 V (10...30 V)
- Kućište se može pričvrstiti na 35 mm montažnu šinu ili pričvrstiti vijcima
- Prolazni strujni transformator (Ø 11 mm)
