Heraeus nexensos

Izvršenje Pt100

Klasa točnosti B (F0.30)

Mjerno područje temperature -50 do +130 °C

Osnovna otpornost 100Ω

Temperatura raspona mjerenja (maks.) +130 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip SMD 1206 V

Tip dizajna SMD

Veza SMD

Vrsta pakiranja Rez trake

Dim. (D x Š x V) 9.9 x 2.1 x 1.1 mm

Duljina 9.9 mm

Izvršenje Pt100

Klasa točnosti 2B (F0.60)

Mjerno područje temperature -70 do +850 °C

Osnovna otpornost 100Ω

Širina 2,1 mm

Temperatura raspona mjerenja (maks.) +850 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip HD421

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 1.1 mm

Dim. (D x Š x V) 13 x 1.0 x 0.8 mm

Duljina 13 mm

Izvršenje Pt100

Klasa točnosti A (F0.15)

Mjerno područje temperature -50 do +300°C

Osnovna otpornost 100Ω

Širina 1.0 mm

Temperatura raspona mjerenja (maks.) +300 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip M310

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0,8 mm

Dim. (D x Š x V) 14 x 2.1 x 0.9 mm

Duljina 14 mm

Izvršenje Pt100

Klasa točnosti A (F0.15)

Mjerno područje temperature -50 do +300°C

Osnovna otpornost 100Ω

Širina 2,1 mm

Temperatura raspona mjerenja (maks.) +300 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip M 422

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0.9 mm

Dim. (D x Š x V) 12.3 x 1.9 x 1.0 mm

Duljina 12.3 mm

Izvršenje Pt100

Klasa točnosti B (F0.30)

Mjerno područje temperature -196 do +150 °C

Osnovna otpornost 100Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) -196 °C

Tip C 220

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 1.0 mm

Dim. (D x Š x V) 19.5 x 1.9 x 0.9 mm

Duljina 19.5 mm

Izvršenje PT1000

Klasa točnosti 1/3 B (F0.10)

Mjerno područje temperature 0 do +150 °C

Osnovna otpornost 1000 Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) 0 °C

Tip M 1020

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0.9 mm

Dim. (D x Š x V) 12.3 x 2.1 x 0.9 mm

Duljina 12.3 mm

Izvršenje Pt100

Klasa točnosti A (F0.15)

Mjerno područje temperature -50 do +300°C

Osnovna otpornost 100Ω

Širina 2,1 mm

Temperatura raspona mjerenja (maks.) +300 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip LN222

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0.9 mm

Dim. (D x Š) 22 mm x 2.5 mm

Duljina 22 mm

Izvršenje Pt100

Mjerno područje temperature 0 do +150 °C

Otpornost 100Ω

Širina 2.5 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) 0 °C

Tip PCB 2225 Pt100

Veza lemljenje

Dim. (D x Š x V) 13 x 1.0 x 0.8 mm

Duljina 13 mm

Izvršenje PT1000

Klasa točnosti A (F0.15)

Mjerno područje temperature -50 do +300°C

Osnovna otpornost 1000 Ω

Širina 1.0 mm

Temperatura raspona mjerenja (maks.) +300 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip M 310

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0,8 mm

Izvršenje Pt100

Klasa točnosti B (F0.30)

Mjerno područje temperature -50 do +130 °C

Osnovna otpornost 100Ω

Temperatura raspona mjerenja (maks.) +130 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip SMD 0805 V

Tip dizajna SMD

Veza SMD

Vrsta pakiranja Rez trake

Dim. (D x Š) 3 mm x 1 mm

Duljina 3 mm

Izvršenje PT1000

Klasa točnosti B (F0.30)

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 1000 Ω

Širina 1 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip M310

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Dim. (D x Š x V) 13.9 x 1.9 x 1.0 mm

Duljina 13.9 mm

Izvršenje PT1000

Klasa točnosti 1/3 B (F0.10)

Mjerno područje temperature 0 do +150 °C

Osnovna otpornost 1000 Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) 0 °C

Tip L 420

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 1.0 mm

Dim. (D x Š) 22 mm x 4 mm

Duljina 22 mm

Izvršenje PT1000

Mjerno područje temperature 0 do +150 °C

Otpornost 1000 Ω

Širina 4 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) 0 °C

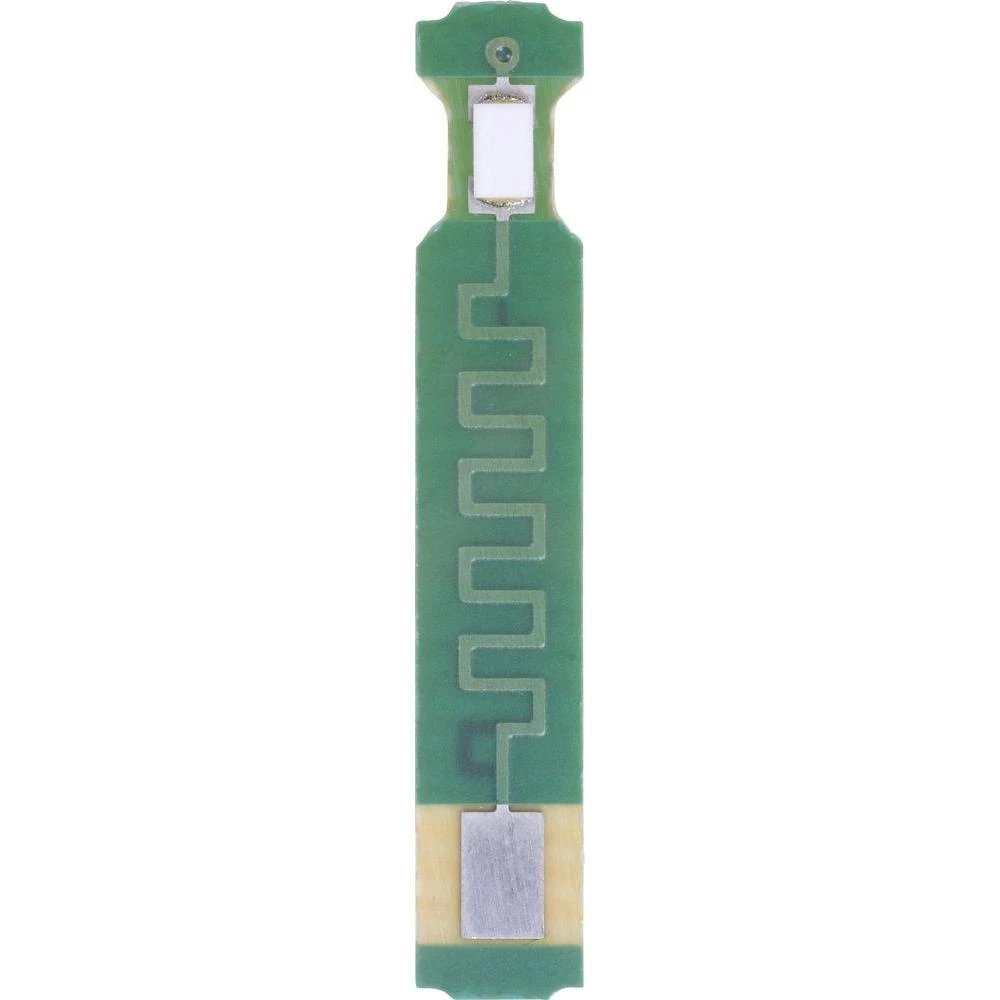

Tip PCB 2240 Pt1000

Veza lemljenje

Dim. (D x Š x V) 12.3 x 2.1 x 0.9 mm

Duljina 12.3 mm

Izvršenje Pt100

Klasa točnosti A (F0.15)

Mjerno područje temperature -50 do +300°C

Osnovna otpornost 100Ω

Širina 2,1 mm

Temperatura raspona mjerenja (maks.) +300 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip M 222

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0.9 mm

Dim. (D x Š x V) 13.9 x 1.5 x 0.9 mm

Duljina 13.9 mm

Izvršenje Pt100

Klasa točnosti B (F0.30)

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 100Ω

Širina 1.5 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip M 416

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0.9 mm

Dim. (D x Š x V) 12.3 x 1.9 x 1.0 mm

Duljina 12.3 mm

Izvršenje Pt100

Klasa točnosti 1/3 B (F0.10)

Mjerno područje temperature 0 do +150 °C

Osnovna otpornost 100Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) 0 °C

Tip L 220

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 1.0 mm

Dim. (D x Š) 5.9 mm x 2.1 mm

Duljina 5.9 mm

Izvršenje PT2000

Klasa točnosti B (F0.30)

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 2000 Ω

Širina 2,1 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip M620 B

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Dim. (D x Š x V) 14 x 2.1 x 0.9 mm

Duljina 14 mm

Izvršenje PT1000

Klasa točnosti A (F0.15)

Mjerno područje temperature -50 do +300°C

Osnovna otpornost 1000 Ω

Širina 2,1 mm

Temperatura raspona mjerenja (maks.) +300 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip M 422

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0.9 mm

Dim. (D x Š x V) 13.9 x 1.9 x 1.0 mm

Duljina 13.9 mm

Izvršenje PT1000

Klasa točnosti B (F0.30)

Mjerno područje temperature -50 do +400 °C

Osnovna otpornost 1000 Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +400 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip L 420

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 1.0 mm

Dim. (D x Š x V) 13 x 1.0 x 0.8 mm

Duljina 13 mm

Izvršenje PT1000

Klasa točnosti B (F0.30)

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 1000 Ω

Širina 1.0 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip M 310

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0,8 mm

Dim. (D x Š x V) 19.5 x 1.9 x 0.9 mm

Duljina 19.5 mm

Izvršenje PT1000

Klasa točnosti A (F0.15)

Mjerno područje temperature -50 do +300°C

Osnovna otpornost 1000 Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +300 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip M 1020

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 0.9 mm

Dim. (D x Š) 9.5 mm x 1.9 mm

Duljina 9.5 mm

Izvršenje Pt100

Klasa točnosti B (F0.30)

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 100Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip M1020

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Dim. (D x Š) 3.9 mm x 2.1 mm

Duljina 3.9 mm

Izvršenje Pt100

Klasa točnosti B (F0.30)

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 100Ω

Širina 2,1 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip M422

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Dim. (D x Š x V) 22 x 2.5 x 0.9 mm

Duljina 22 mm

Izvršenje PT1000

Klasa točnosti B (F0.30)

Mjerno područje temperature -40 do +150 °C

Osnovna otpornost 1000 Ω

Širina 2.5 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) -40 °C

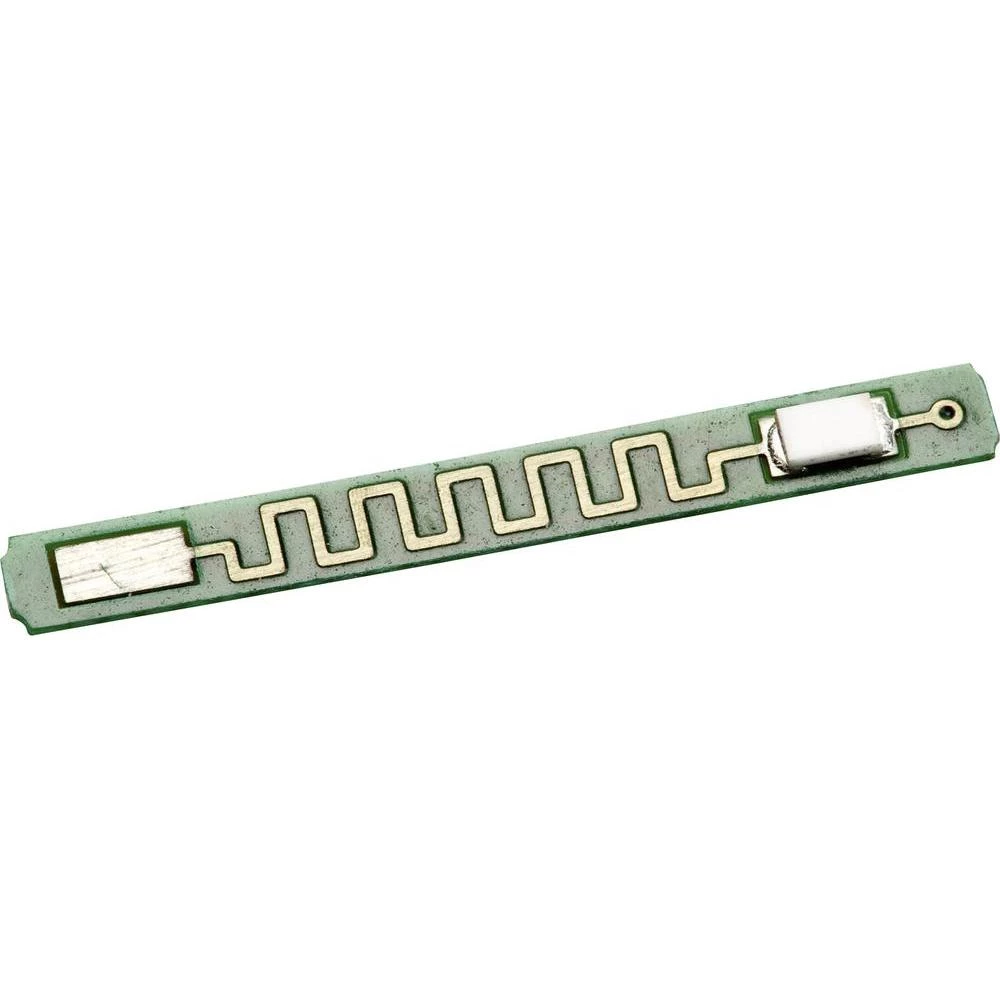

Tip PCB 2225

Veza lemljenje

Visina 0.9 mm

Dim. (D x Š) 15 mm x 2.5 mm

Duljina 15 mm

Izvršenje PT1000

Mjerno područje temperature 0 do +150 °C

Otpornost 1000 Ω

Širina 2.5 mm

Temperatura raspona mjerenja (maks.) +150 °C

Temperatura raspona mjerenja (min.) 0 °C

Tip PCB 1325 Pt1000

Veza lemljenje

Dim. (D x Š x V) 12.3 x 1.9 x 1.0 mm

Duljina 12.3 mm

Izvršenje PT1000

Klasa točnosti B (F0.30)

Mjerno područje temperature -50 do +400 °C

Osnovna otpornost 1000 Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +400 °C

Temperatura raspona mjerenja (min.) -50 °C

Tip L 220

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Visina 1.0 mm

Dim. (D x Š) 9.5 mm x 1.9 mm

Duljina 9.5 mm

Izvršenje PT1000

Klasa točnosti B (F0.30)

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 1000 Ω

Širina 1.9 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip M1020

Tip dizajna radijalno ožičen

Veza igle za lemljenje

Dim. (D x Š x V) 30 x 6 x 6 mm

Duljina 30 mm

Dužina kabela 2.50 m

Izvršenje PT1000

Klasa točnosti B (F0.30)

Materijal kućišta Plastika

Mjerno područje temperature -20 do +100 °C

Osnovna otpornost 1000 Ω

Širina 6 mm

Temperatura raspona mjerenja (maks.) +100 °C

Temperatura raspona mjerenja (min.) -20 °C

Tip W-SZK(0)

Veza Kabal, ogoljeni kraj

Visina 6 mm

Dužina kabela 28,00 cm

Izvršenje PT1000

Klasa točnosti 1/3 B (F0.10)

Klasa točnosti 1/3 B (F0.30)

Materijal kućišta ne hrđajući Čelik

Mjerno područje temperature -40 do +500 °C

Osnovna otpornost 1000 Ω

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -40 °C

Tip W-EYK 6

Veza Kabal, ogoljeni kraj

Dim. (Ø x D) 2.8 mm x 8.0 mm

Duljina 8.0 mm

Izvršenje Pt100

Klasa točnosti B (F0.30)

Materijal kućišta Keramika

Mjerno područje temperature -70 do +500 °C

Osnovna otpornost 100Ω

Promjer 2.8 mm

Temperatura raspona mjerenja (maks.) +500 °C

Temperatura raspona mjerenja (min.) -70 °C

Tip MR828

Tip dizajna radijalno ožičen

Veza lemljenje
