Ptr

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.10 x 15.50 x 14.00 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 15.50 mm

Tip AK1550/4-3.5

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 14.00 mm

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10,80 x 25,00 x 13,50 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK130

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 1 kom

Širina 25.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK130/5-5.0

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 13.50 mm

Duljina olovke 33.0 mm

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik glave V

Oplemenjivanje Zlato

Raspon rada opruge 6,3 mm

Rm 2.54 mm

Tip 1025/E-V-1.5N-AU-0.9

Zatik Ø 1.37 mm

Duljina olovke 17 mm

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Oblik glave B

Oplemenjivanje Zlato

Raspon rada opruge 3 mm

Rm 1.91 mm

Tip 1010-B-0.8NE-AU-0.45

Zatik Ø 1 mm

Duljina olovke 25,4 mm

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik glave H

Oplemenjivanje Nikl

Raspon rada opruge 4.4 mm

Rm 2.54 mm

Tip 1015-H-0.7N-NI-1.8

Zatik Ø 1.37 mm

Duljina olovke 17 mm

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Oblik glave G

Oplemenjivanje Rhodium

Raspon rada opruge 3 mm

Rm 1.91 mm

Tip 1010-G-0.8NE-RH-1.5

Zatik Ø 1 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 9.20 x 29.40 x 10.50 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 1 kom

Širina 29.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STL1550/8G-3.5-H

Ukupan broj polova 8.

Veza Print

Visina 10.50 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)700

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 50.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK700/10-5.0-V

Veza vijčani terminal

Veza Print

Visina 23.00 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.10 x 45.72 x 15.50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 1 kom

Širina 45.72 mm

Tip AKZ1550/12-3.81

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

Duljina olovke 15.2 mm

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Oblik glave C

Oplemenjivanje Zlato

Raspon rada opruge 3.5 mm

Rm 4.00 mm

Tip 5110/S-C-1.2NE-AU-2.3C

Zatik Ø 3.5 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)350

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti Mogućnost slaganja

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 26.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ350/5-5.08-V

Veza Print

Veza vijčani terminal

Visina 17.00 mm

Duljina olovke 33.0 mm

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik glave G

Oplemenjivanje Zlato

Raspon rada opruge 6,3 mm

Rm 2.54 mm

Tip 1025/E-G-1.5N-AU 1.5

Zatik Ø 1.37 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 9.20 x 24.25 x 10.50 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

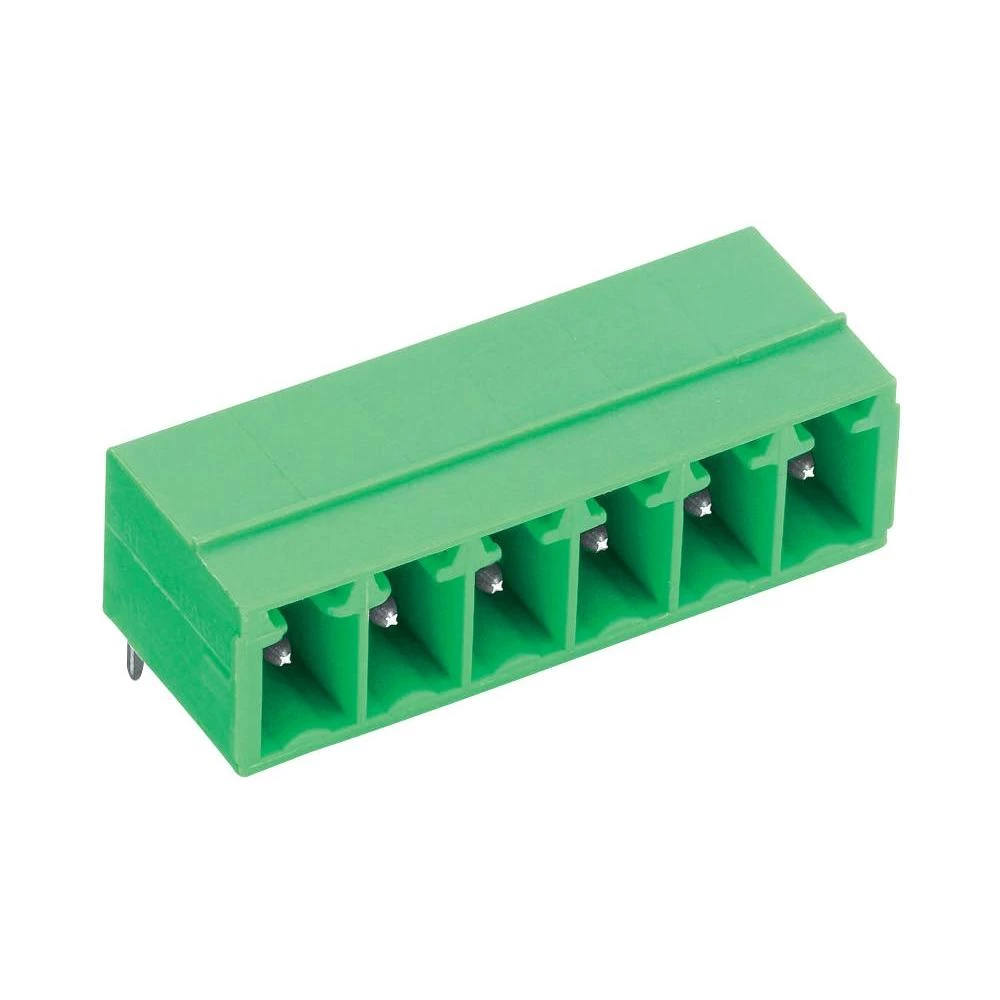

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 1 kom

Širina 24.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STLZ1550/6G-3.81-H

Ukupan broj polova 6

Veza Print

Visina 10.50 mm

Duljina olovke 33 mm

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik glave BST

Oplemenjivanje Zlato

Raspon rada opruge 6,3 mm

Rm 2.54 mm

Tip 1025/E-BST-1.5N-AU-0.62

Zatik Ø 1.37 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)710

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 7,50 mm

Sadržaj 1 kom

Širina 45.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK710/6-7.5-V

Veza Print

Veza vijčani terminal

Visina 23.00 mm
