Ptr

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.00 x 12.60 x 8.40 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

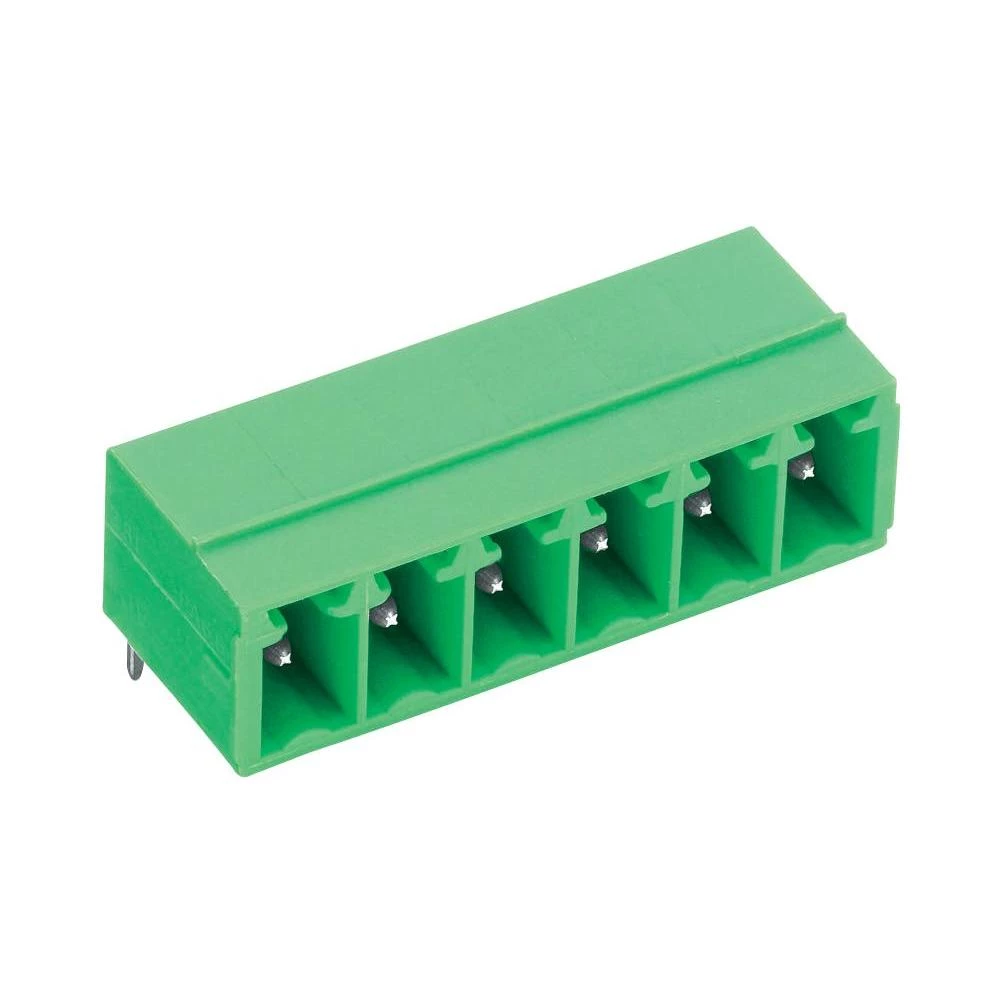

Niz STL(Z)1550

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 1 kom

Širina 12.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip STL1550/2G-3.5-V

Ukupan broj polova 2

Veza Print

Visina 8.40 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 17.30 x 17.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Maksimalni presjek 4.00 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

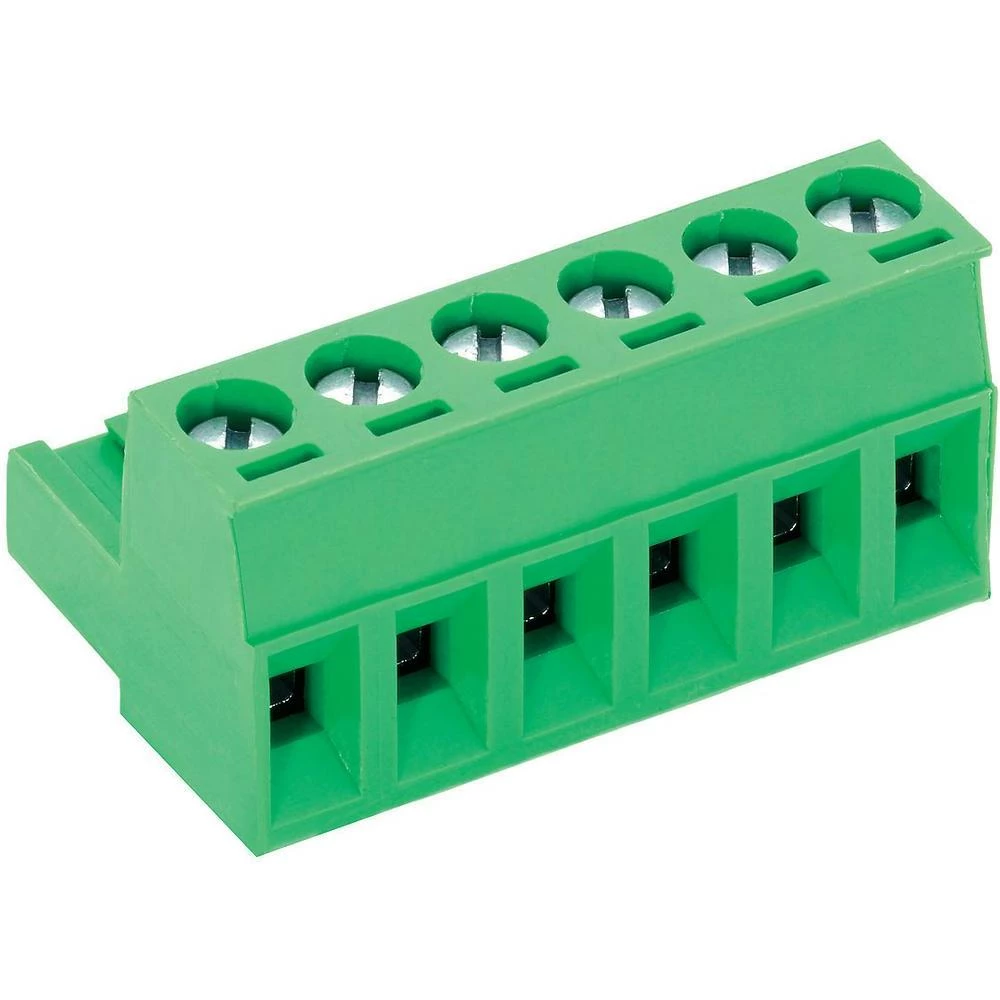

Niz AK(Z)950

Oblikovati čep, ravno

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 17.30 mm

Tip AK950/3-5.0

Ukupan broj polova 3.

Veza vijčani terminal

Veza Utikač

Visina 17.30 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)350

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti Mogućnost slaganja

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 17.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK350/2-5.0-V

Veza Print

Veza vijčani terminal

Visina 10.60 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.40 x 15.90 x 11.36 mm

Duljina 8.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta PA 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz STL(Z)950

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 1 kom

Širina 15.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip STLZ950/2G-5.08-V

Ukupan broj polova 2

Veza Print

Visina 11,36 mm

AWG maks. 12

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 11.66 x 19.20 x 15.00 mm

Duljina 11.66 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Maksimalni presjek 4.00 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz AK(Z)950

Oblikovati konektor, ravni

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 19.20 mm

Tip AKZ950/2-5.08

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 11,10 x 17,50 x 15,50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

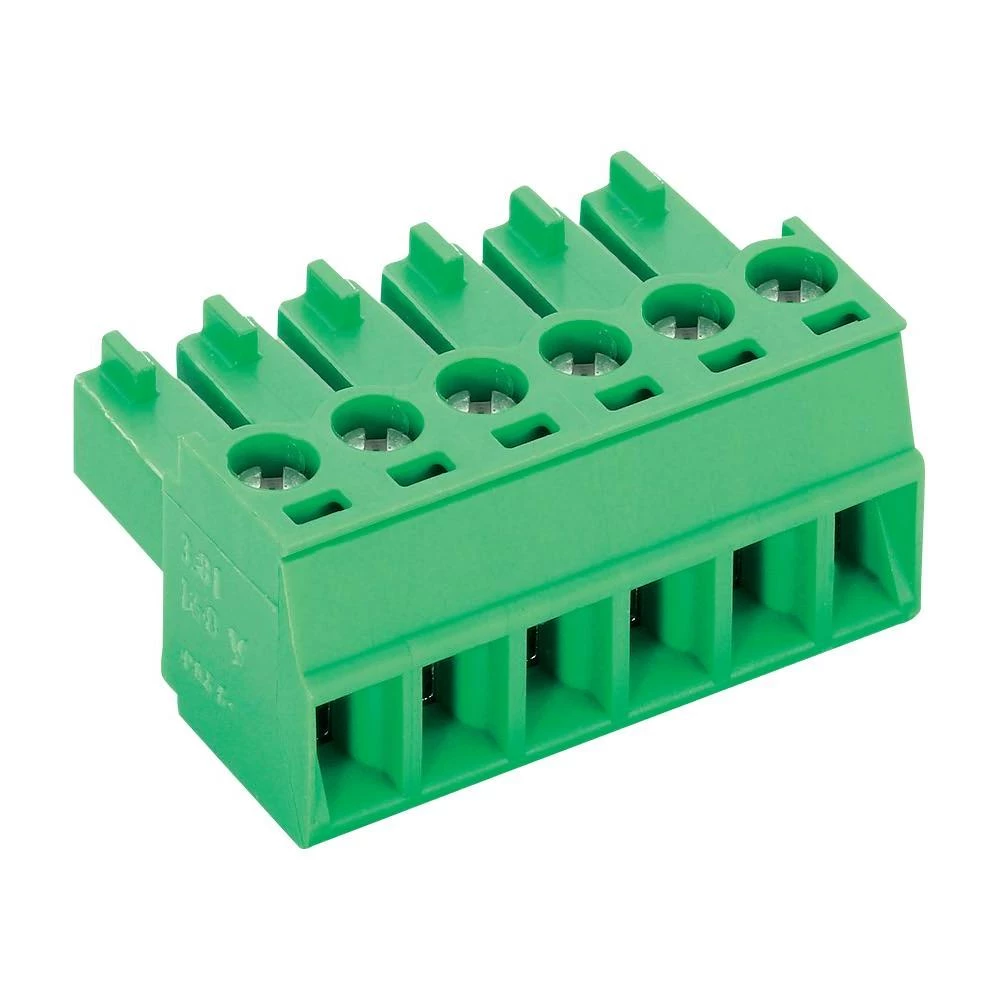

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 17.50 mm

Tip AK1550/5-3.5

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

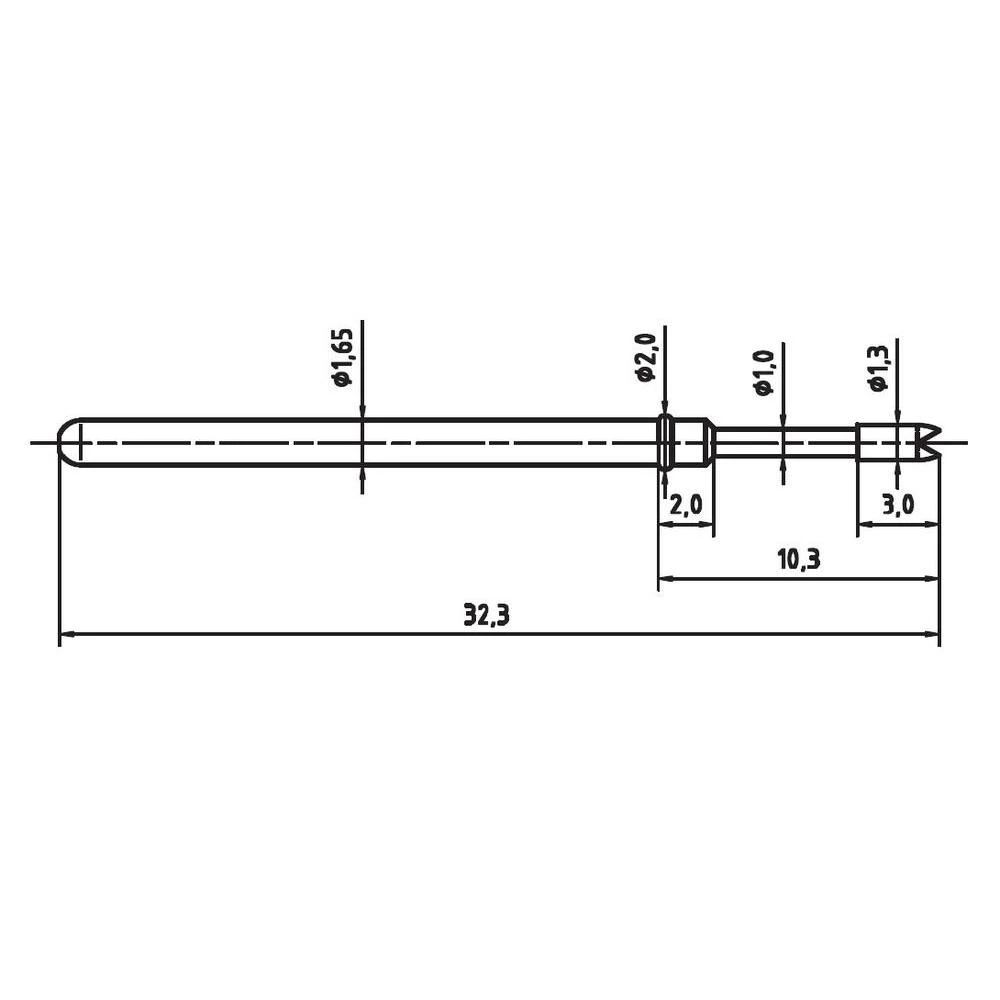

Duljina olovke 25,4 mm

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik glave D

Oplemenjivanje Zlato

Raspon rada opruge 4.4 mm

Rm 2.54 mm

Tip 1015-D-0.7N-AU-0.65C

Zatik Ø 1.37 mm

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10,80 x 25,00 x 13,50 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK130

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 1 kom

Širina 25.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK130/5-5.0

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 13.50 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)700

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK700/2-5.0-V

Veza Print

Veza vijčani terminal

Visina 10.60 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)700

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ700/3-5.08-V

Veza Print

Veza vijčani terminal

Visina 15.84 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.40 x 17.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Maksimalni presjek 4.00 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)950

Oblikovati čep, ravno

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 25.40 mm

Tip AKZ950/5-5.08

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 17.30 mm

AWG maks. 20

AWG min. 28

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Duljina 13.60 mm

Kontaktni materijal slitina bakra

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 150 V

Niz AK(Z)3191

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.00 mm²

Poprečni presjek krut (min.) 0.08 mm²

Rm 2.54 mm

Sadržaj 1 kom

Širina 19.78 mm

Smjer parenja Schräg zur Leiterplatte

Tip AKZ3191/7KD-2.54

Veza opružna kopča

Veza Print

Visina 19.60 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)700

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK700/4-5.0-V

Veza Print

Veza vijčani terminal

Visina 20.60 mm

Duljina olovke 25,4 mm

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oplemenjivanje Zlato

Raspon rada opruge 4.4 mm

Rm 2.54 mm

Tip H 1015 C

Zatik Ø 1.37 mm

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10,80 x 15,00 x 13,50 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK130

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 1 kom

Širina 15.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK130/3-5.0

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 13.50 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)700

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 30.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK700/6-5.0-V

Veza vijčani terminal

Veza Print

Visina 23.00 mm

AWG maks. 14

AWG min. 22

Boja proizvođača Sivo

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 7,50 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)500

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa žičanim štitnikom

Posebnosti Mogućnost slaganja

Rm 5 mm

Sadržaj 1 kom

Širina 35.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK500/7DS-5.0-V

Veza vijčani terminal

Veza Print

Visina 14.50 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.64 x 17.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Maksimalni presjek 4.00 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)950

Oblikovati čep, ravno

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 40.64 mm

Tip AKZ950/8-5.08

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 17.30 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.40 x 16.44 x 15.90 mm

Duljina 8.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta PA 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz STL(Z)950

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 1 kom

Širina 16,44 mm

Smjer parenja Okomito na tiskanu ploču

Tip STLZ950/3G-5.08-V

Ukupan broj polova 3.

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.00 x 17.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Maksimalni presjek 4.00 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)950

Oblikovati čep, ravno

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 25.00 mm

Tip AK950/5-5.0

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 17.30 mm

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK100

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Posebnosti sa žičanim štitnikom

Rm 5 mm

Sadržaj 1 kom

Širina 17.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK100/3DS-5.0-V

Veza vijčani terminal

Veza Print

Visina 15.70 mm

AWG maks. 14

AWG min. 22

Boja proizvođača Sivo

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 7,50 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)500

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa žičanim štitnikom

Posebnosti Mogućnost slaganja

Rm 5.08 mm

Sadržaj 1 kom

Širina 51.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ500/10DS-5.08-V

Veza vijčani terminal

Veza Print

Visina 14.50 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 9.01 x 10.50 x 9.20 mm

Duljina 9.01 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 1 kom

Širina 10.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STLZ1550/2G-3.81-H

Ukupan broj polova 2

Veza Print

Visina 9.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 11,10 x 21,00 x 15,50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 21.00 mm

Tip AK1550/6-3.5

Ukupan broj polova 6

Veza vijčani terminal

Veza Utikač

Visina 15.50 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 6,50 mm

Kontaktni materijal Mjed

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 125 V

Niz AK550

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 1 kom

Širina 11.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK550/2DS-3.5-V

Veza vijčani terminal

Veza Print

Visina 7.00 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.40 x 52.00 x 15.90 mm

Duljina 8.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta PA 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz STL(Z)950

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 1 kom

Širina 52.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip STLZ950/10G-5.08-V

Ukupan broj polova 10

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 7.00 x 18.90 x 12.60 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 1 kom

Širina 18.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip STL1550/5G-3.5-V

Ukupan broj polova 5

Veza Print

Visina 12.60 mm

Duljina olovke 25,4 mm

Nazivna struja 3A

Nazivna struja - zaokruženo 3A

Oblik glave A

Oplemenjivanje Zlato

Raspon rada opruge 4.4 mm

Rm 2.54 mm

Tip 1015-A-0.7N-AU-1.8

Zatik Ø 1.37 mm
