Wago

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 8,50 mm

Nazivni napon 320 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 3,50 mm

Sadržaj 160 kom

Širina 15.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-202/353-604/997-404

Veza opružna kopča

Veza Print

Visina 12.00 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 12.00 mm

Nazivni napon 400 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa PUSH WIRE®

Rm 3,50 mm

Sadržaj 400 kom

Širina 15.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-203/350-604

Veza opružna kopča

Veza Print

Visina 12.00 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 12.00 mm

Nazivni napon 400 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa PUSH WIRE®

Rm 3,50 mm

Sadržaj 300 kom

Širina 15.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-204/350-604

Veza opružna kopča

Veza Print

Visina 15.50 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 12.00 mm

Nazivni napon 400 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa PUSH WIRE®

Rm 3,50 mm

Sadržaj 200 kom.

Širina 22.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-206/350-604

Veza opružna kopča

Veza Print

Visina 15.50 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 12.00 mm

Nazivni napon 400 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa PUSH WIRE®

Rm 3,50 mm

Sadržaj 180 sati

Širina 26.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-207/350-604

Veza opružna kopča

Veza Print

Visina 15.50 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 12.00 mm

Nazivni napon 320 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 3,50 mm

Sadržaj 160 kom

Širina 26.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-207/353-604/997-406

Veza opružna kopča

Veza Print

Visina 15.50 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 12.00 mm

Nazivni napon 400 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa PUSH WIRE®

Rm 3,50 mm

Sadržaj 160 kom

Širina 29.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-208/350-604

Veza opružna kopča

Veza Print

Visina 15.50 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 12.00 mm

Nazivni napon 320 V

Niz 250

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 3,50 mm

Sadržaj 160 kom

Širina 29.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-208/353-604/997-406

Veza opružna kopča

Veza Print

Visina 15.50 mm

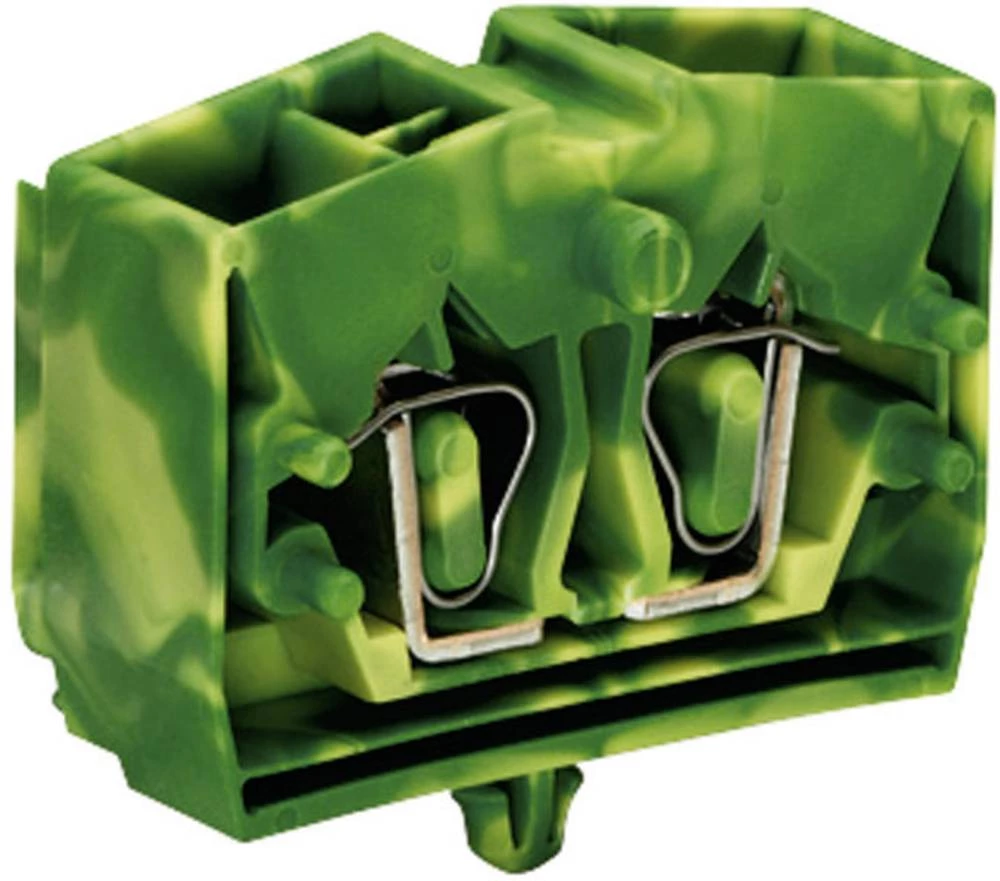

AWG maks. 14

AWG min. 28

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 800 V

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Popunjenost PE

Posebnosti Sa zapornom nožicom

Sadržaj 1 kom

Širina 10 mm

Širina stezaljke 10 mm

Tip 264-347

Veza zatezna opruga

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.4 x 28.2 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 200 kom.

Širina 28.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-135/001-000

Ukupan broj polova 5

Veza Print

Visina 17 mm

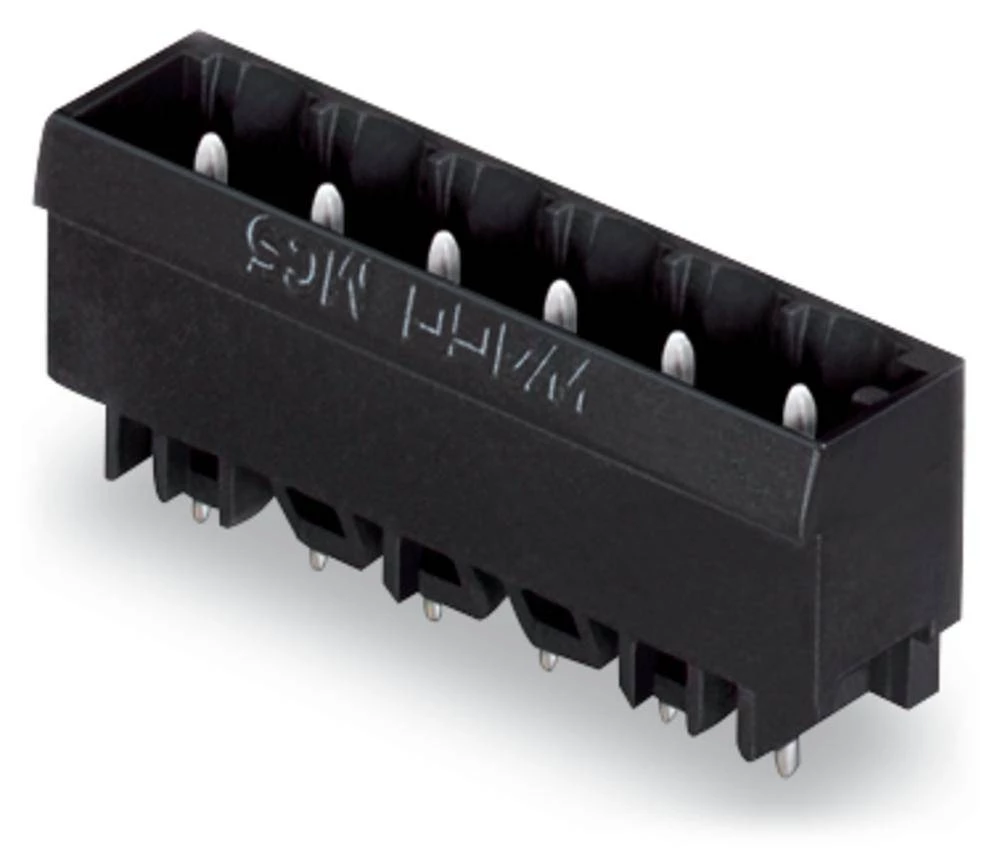

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.4 x 33.2 x 14.4 mm

Duljina 8.4 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 33.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-136/001-000/105-604

Ukupan broj polova 6

Veza Print

Visina 14.4 mm

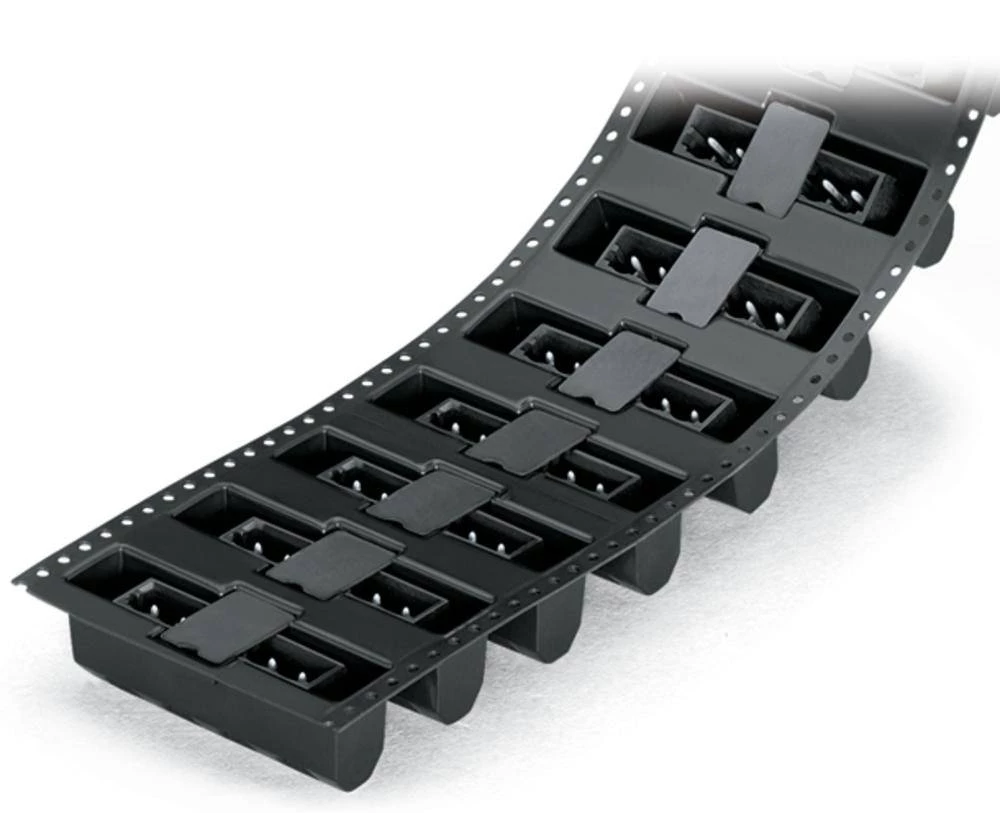

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.4 x 43.2 x 14.4 mm

Duljina 8.4 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 170 kom

Širina 43.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-138/001-000/105-604/997-40

Ukupan broj polova 8.

Veza Print

Visina 14.4 mm

Boja proizvođača Sivo

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 8.4 x 83.2 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 83.2 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-146/001-000

Ukupan broj polova 16

Veza Print

Visina 17 mm

Boja proizvođača Sivo

Broj polova po redu 24

Broj redaka 1

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Smjer parenja Okomito na tiskanu ploču

Tip 231-154/001-000/010-000

Ukupan broj polova 24

Veza Print

Visina 17 mm

AWG maks. 16

AWG min. 20

Boja proizvođača naranča

Broj polova 9

Broj polova po redu 9

Broj redaka 1

Duljina 12,50 mm

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliamid 6.6

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.75 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 3.81 mm

Sadržaj 120 kom.

Širina 35.79 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-109

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 20

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 11.50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 0.75 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa PUSH WIRE®

Rm 5 mm

Rm 5.08 mm

Sadržaj 420 kom

Širina 19.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-402/331-000

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 14

AWG min. 20

Boja proizvođača Sivo

Broj polova 36

Broj polova po redu 36

Broj redaka 1

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 5 mm

Rm 5.08 mm

Sadržaj 20 kom.

Tip 235-436/331-000

Veza opružna kopča

Veza Print

AWG maks. 18

AWG min. 24

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 11.50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 0.34 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 0.75 mm²

Poprečni presjek krut (min.) 0.25 mm²

Posebnosti sa PUSH WIRE®

Rm 5 mm

Rm 5.08 mm

Sadržaj 420 kom

Širina 12.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-452

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 14

AWG min. 20

Boja proizvođača Svijetlo siva

Broj polova 1

Broj polova po redu 1

Duljina 6,50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 5 mm

Rm 5.08 mm

Sadržaj 800 kom

Širina 12.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-743

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 14

AWG min. 20

Boja proizvođača Svijetlo zelena

Broj polova 1

Broj polova po redu 1

Duljina 6,50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 0.75 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Rm 5.08 mm

Sadržaj 800 kom

Širina 19.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-747/331-000

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 14

AWG min. 20

Boja proizvođača crna

Broj polova 1

Broj polova po redu 1

Duljina 6,50 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 0.75 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Rm 5.08 mm

Sadržaj 800 kom

Širina 19.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-748/331-000

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 14

AWG min. 20

Boja proizvođača naranča

Broj polova 1

Broj polova po redu 1

Duljina 9.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 630 V

Niz 235

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.25 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 7,50 mm

Rm 7.62 mm

Sadržaj 600 kom

Širina 12.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-756

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 16

AWG min. 20

Boja proizvođača crvena

Broj polova 1

Broj polova po redu 1

Duljina 5.30 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 320 V

Niz 235

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.75 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa PUSH WIRE®

Rm 3.81 mm

Sadržaj 800 kom

Širina 19.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 235-770

Veza opružna kopča

Veza Print

Visina 12,50 mm

AWG maks. 12

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 14.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivni napon 320 V

Niz 236

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.08 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.08 mm²

Posebnosti s CAGECLAMP®

Rm 5 mm

Sadržaj 160 kom

Širina 17.30 mm

Smjer parenja Schräg zur Leiterplatte

Tip 236-403/334-604/997-405

Veza opružna kopča

Veza Print

Visina 16.60 mm
