Wago

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12 x 68.2 x 10.8 mm

Duljina 12 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7,50 mm

Sadržaj 330 kom

Širina 68.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

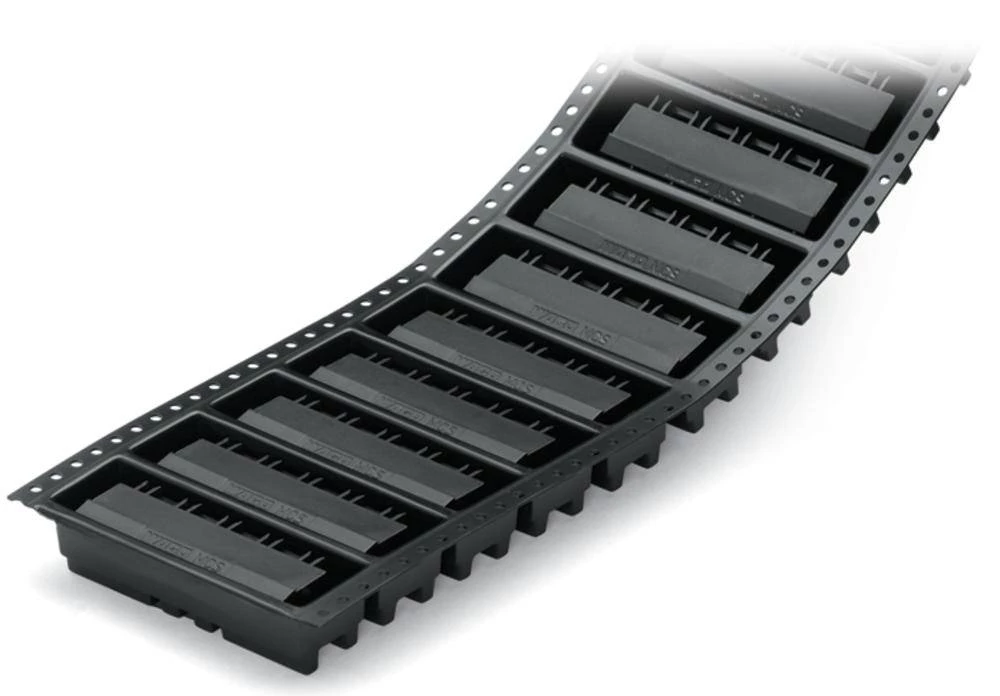

Tip 231-869/001-000/105-604/997-40

Ukupan broj polova 9

Veza Print

Visina 10.8 mm

Boja proizvođača Sivo

Broj redaka 1

Dim. (Š x V x D) 36.5 x 11.6 x 18.25 mm

Dubina 18.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Niz 232

Oblikovati Konektor, ugradnja horizontalna

Sadržaj 50 kom.

Širina 36.5 mm

Tip 232-237/045-000

Ukupan broj polova 1

Visina 11.6 mm

Sadržaj 1 kom

Tip 282-434

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 11.66 x 56.45 x 14.30 mm

Duljina 11.66 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s CAGECLAMP®

Posebnosti s rasterećenjem naprezanja

Rm 5.08 mm

Sadržaj 100 kom.

Širina 56,45 mm

Tip 231-302/025-037/032-000

Ukupan broj polova 2

Veza opružna kopča

Visina 14.30 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.30 x 56.45 x 16.74 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s CAGECLAMP®

Posebnosti s rasterećenjem naprezanja

Rm 5.08 mm

Sadržaj 100 kom.

Širina 56,45 mm

Tip 231-303/025-037/032-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 16.74 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 61.45 x 50.80 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s CAGECLAMP®

Posebnosti sa završnom kapom

Rm 5.08 mm

Sadržaj 25 kom.

Širina 61.45 mm

Tip 231-310/102-000/034-000

Ukupan broj polova 10

Veza opružna kopča

Visina 50.80 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 14.30 x 87.86 x 61.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 25 kom.

Širina 87.86 mm

Tip 231-317/026-047/035-000

Ukupan broj polova 17

Veza opružna kopča

Visina 61.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 14.30 x 102.96 x 64.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 10 kom.

Širina 102,96 mm

Tip 231-317/037-000/035-000

Ukupan broj polova 17

Veza opružna kopča

Visina 64.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 14.30 x 98.02 x 61.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 10 kom.

Širina 98.02 mm

Tip 231-319/026-000/035-000

Ukupan broj polova 19

Veza opružna kopča

Visina 61.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 14.30 x 118.20 x 64.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 10 kom.

Širina 118,20 mm

Tip 231-320/037-047/035-000

Ukupan broj polova 20

Veza opružna kopča

Visina 64.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 14.30 x 118.34 x 61.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalna temperatura +85 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta Poliamid 6.6

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivni napon 320 V

Niz 231

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s CAGECLAMP®

Rm 5.08 mm

Sadržaj 10 kom.

Širina 118.34 mm

Tip 231-323/026-000/035-000

Ukupan broj polova 23

Veza opružna kopča

Visina 61.45 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.4 x 70.86 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 70,86 mm

Smjer parenja Okomito na tiskanu ploču

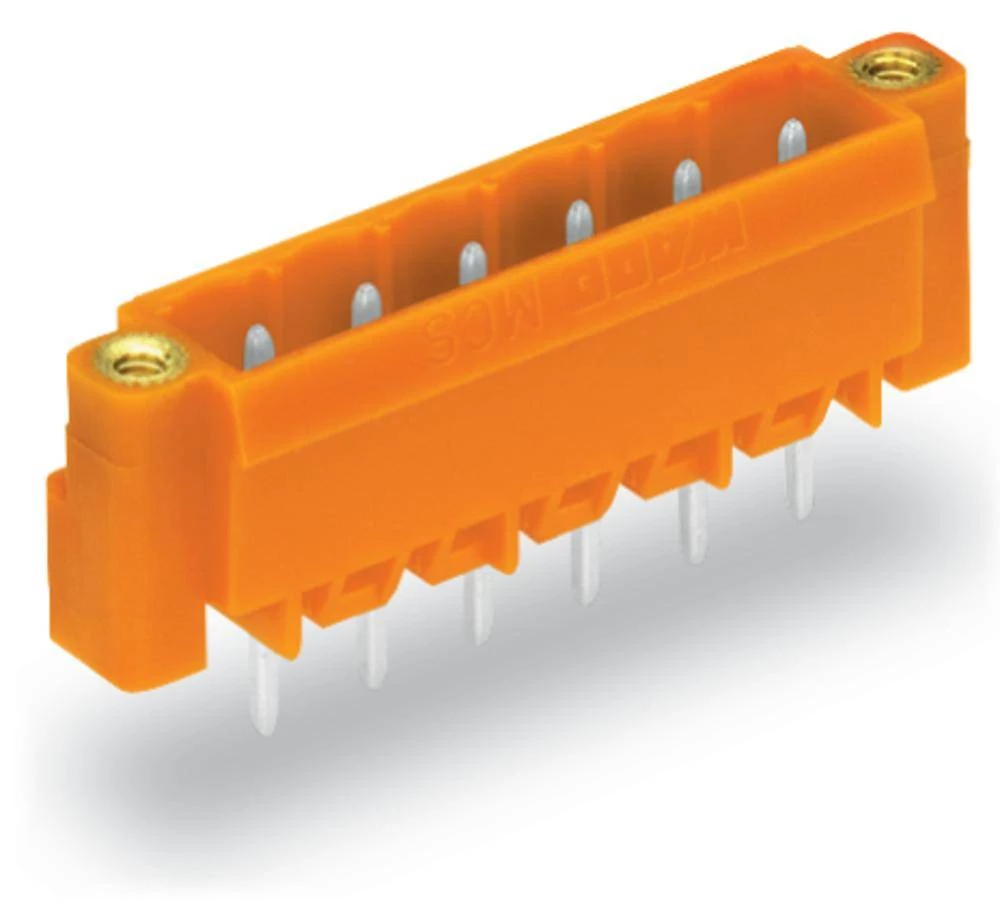

Tip 231-342/108-000

Ukupan broj polova 12

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.4 x 33.68 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 33.68 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 6

Veza Print

Visina 17 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12 x 28.2 x 10.8 mm

Duljina 12 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 200 kom.

Širina 28.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-435/001-000/105-604

Ukupan broj polova 5

Veza Print

Visina 10.8 mm

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12 x 37.8 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 37.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-435/040-000

Ukupan broj polova 5

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12 x 43.84 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 43.84 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-538/001-000

Ukupan broj polova 8.

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-538/001-004

Ukupan broj polova 8.

Veza Print

Visina 13.4 mm

Sadržaj 280 kom

Tip 257-403/000-009/999-950

Sadržaj 140 kom

Tip 257-406/000-009/999-950

Sadržaj 100 kom.

Tip 257-408/000-009/999-950

Sadržaj 280 kom

Tip 257-453/000-009/999-950

Sadržaj 220 kom

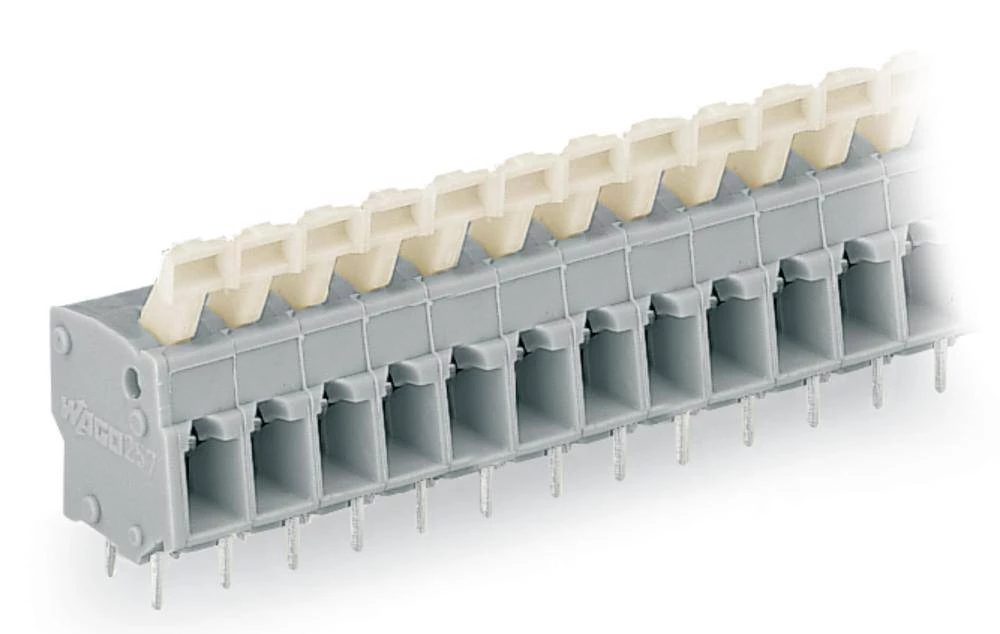

Tip 257-454/000-009/999-950

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 6,50 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz 250

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti sa PUSH WIRE®

Rm 2,50 mm

Sadržaj 720 sati

Širina 16.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-402/350-604

Veza opružna kopča

Veza Print

Visina 12.00 mm

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz 250

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti sa PUSH WIRE®

Rm 2,50 mm

Sadržaj 520 kom

Širina 16.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-403/350-604

Veza opružna kopča

Veza Print

Visina 12.00 mm

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 11.50 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz 250

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti sa PUSH WIRE®

Rm 2,50 mm

Sadržaj 400 kom

Širina 16.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-404/350-604

Veza opružna kopča

Veza Print

Visina 12.00 mm

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta poliamid

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 250 V

Niz 250

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti sa PUSH WIRE®

Rm 2,50 mm

Sadržaj 280 kom

Širina 16.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip 250-406/350-604

Veza opružna kopča

Veza Print

Visina 16.50 mm
