Wago

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 27.5 x 31.14 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 50 kom.

Širina 31.14 mm

Tip 731-634/018-000

Ukupan broj polova 4

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 50 kom.

Tip 731-635/018-000/033-000

Ukupan broj polova 5

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 27.5 x 50.36 x 14.3 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 50 kom.

Širina 50.36 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 731-635/019-000

Ukupan broj polova 5

Veza opružna kopča

Visina 14.3 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 27.5 x 46.38 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 50 kom.

Širina 46.38 mm

Tip 731-636/018-000

Ukupan broj polova 6

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 27.5 x 54 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 50 kom.

Širina 54 mm

Tip 731-637/018-000

Ukupan broj polova 7

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 27.5 x 71.8 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 25 kom.

Širina 71.8 mm

Tip 731-637/114-000

Ukupan broj polova 7

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 22.5 x 8.9 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 25 kom.

Širina 22.5 mm

Tip 731-638/018-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 8.9 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.5 x 79.42 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 2081

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7.62 mm

Sadržaj 25 kom.

Širina 79.42 mm

Tip 731-638/114-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 17,5 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.5 x 37.5 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 37.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-138/108-000

Ukupan broj polova 8.

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.5 x 26.9 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 26.9 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-139

Ukupan broj polova 9

Veza Print

Visina 14.8 mm

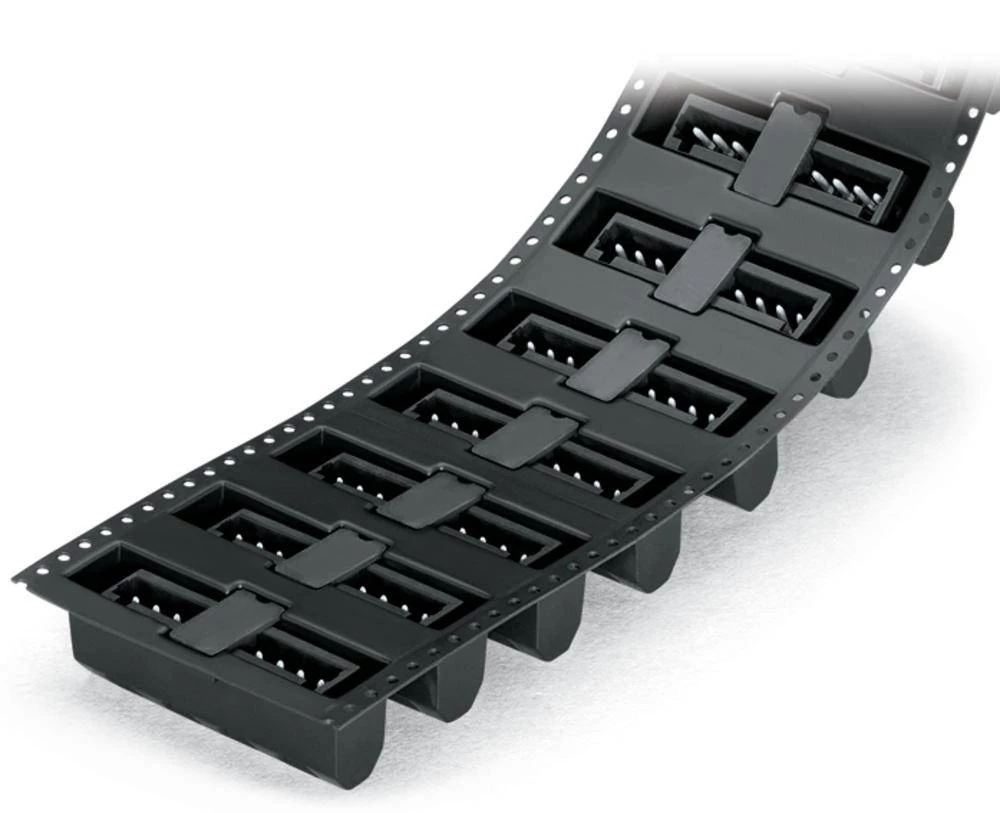

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.5 x 33.9 x 12.7 mm

Duljina 8.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 200 kom.

Širina 33.9 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-139/105-604/997-407

Ukupan broj polova 9

Veza Print

Visina 12,7 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.5 x 37.4 x 14.1 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 37.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-140/046-000

Ukupan broj polova 10

Veza Print

Visina 14.1 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.5 x 37.4 x 14.1 mm

Duljina 8.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 200 kom.

Širina 37.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-140/105-604/997-407

Ukupan broj polova 10

Veza Print

Visina 14.1 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.5 x 44.5 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 44.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-140/108-000

Ukupan broj polova 10

Veza Print

Visina 14.8 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 8.5 x 40.9 x 12.7 mm

Duljina 8.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 40.9 mm

Smjer parenja Okomito na tiskanu ploču

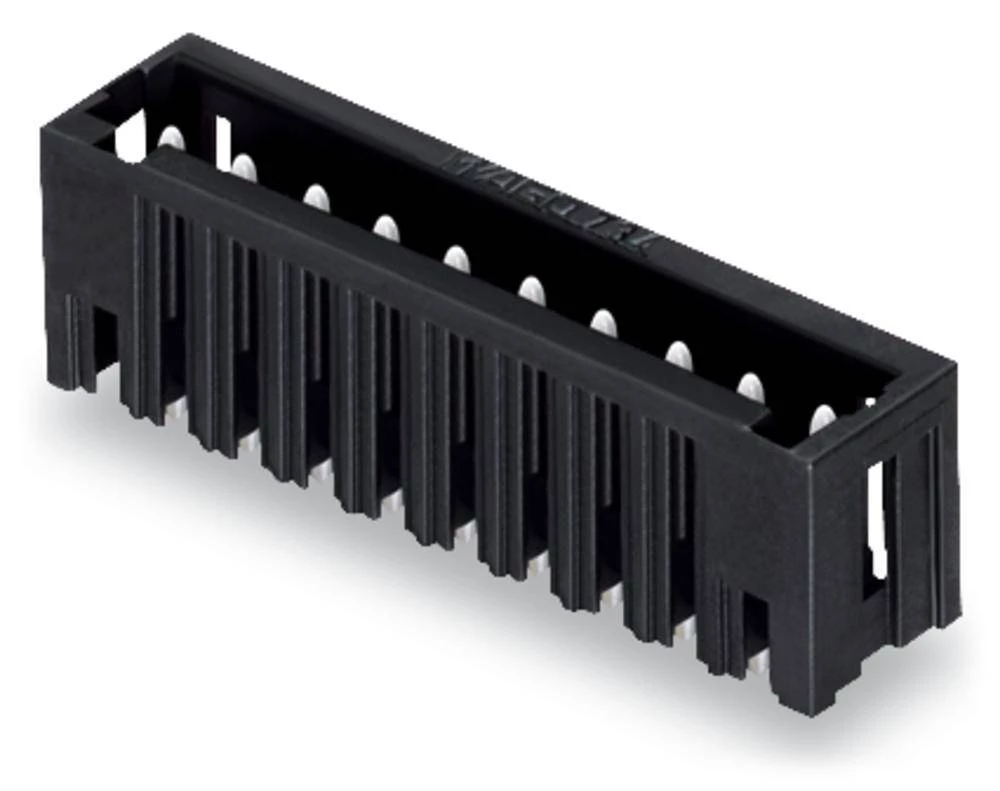

Tip 734-141/105-604

Ukupan broj polova 11

Veza Print

Visina 12,7 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.5 x 44.4 x 12.7 mm

Duljina 8.5 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 44.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 12

Veza Print

Visina 12,7 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.5 x 51.5 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 51.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-142/108-000

Ukupan broj polova 12

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 8.5 x 47.9 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 47.9 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-143

Ukupan broj polova 13

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 8.5 x 58.5 x 12.3 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 58.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-144/108-000

Ukupan broj polova 14

Veza Print

Visina 12.3 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 8.5 x 58.4 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 58.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 16

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 8.5 x 58.4 x 14.1 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 58.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-146/046-000

Ukupan broj polova 16

Veza Print

Visina 14.1 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 8.5 x 65.5 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 65.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 734-146/108-000

Ukupan broj polova 16

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 8.5 x 65.4 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 65.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 16

Veza Print

Visina 14.8 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 8.5 x 72.4 x 14.8 mm

Duljina 8.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V
