Wago

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 8.9 x 20 x 10.2 mm

Duljina 8.9 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 200 kom.

Širina 20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 733-367/105-604

Ukupan broj polova 7

Veza Print

Visina 10.2 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 8.9 x 20 x 10.2 mm

Duljina 8.9 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 300 kom

Širina 20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 733-367/105-604/997-406

Ukupan broj polova 7

Veza Print

Visina 10.2 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.9 x 22.5 x 11.5 mm

Duljina 8.9 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktna površina konzerviran

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 200 kom.

Širina 22.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 8.

Veza Print

Visina 11.5 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.9 x 22.5 x 10.2 mm

Duljina 8.9 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 300 kom

Širina 22.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 733-368/105-604/997-406

Ukupan broj polova 8.

Veza Print

Visina 10.2 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.9 x 25 x 10.2 mm

Duljina 8.9 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 200 kom.

Širina 25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 733-369/105-604

Ukupan broj polova 9

Veza Print

Visina 10.2 mm

Boja proizvođača crna

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.9 x 25 x 10.2 mm

Duljina 8.9 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 300 kom

Širina 25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 733-369/105-604/997-406

Ukupan broj polova 9

Veza Print

Visina 10.2 mm

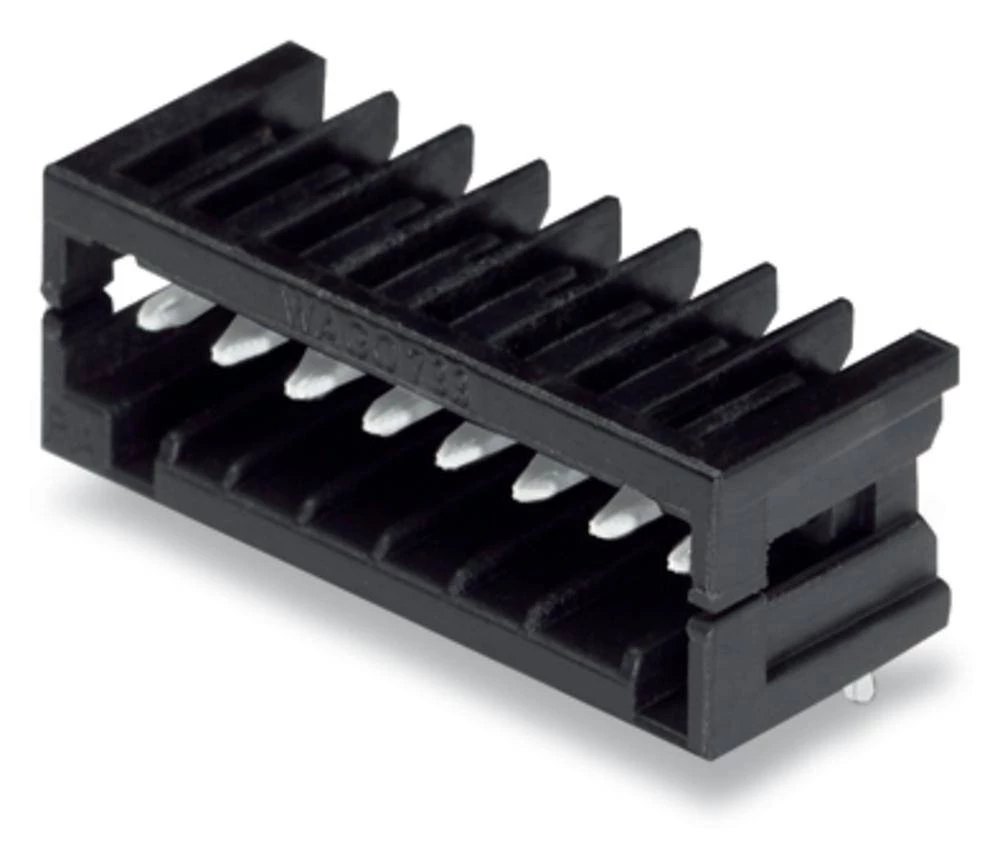

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.9 x 27.5 x 10.2 mm

Duljina 8.9 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 200 kom.

Širina 27.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 733-370/105-604

Ukupan broj polova 10

Veza Print

Visina 10.2 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.9 x 27.5 x 10.2 mm

Duljina 8.9 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 300 kom

Širina 27.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 733-370/105-604/997-406

Ukupan broj polova 10

Veza Print

Visina 10.2 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.9 x 32.5 x 11.5 mm

Duljina 8.9 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 2,50 mm

Sadržaj 100 kom.

Širina 32.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip WAGO GmbH & Co. KG

Ukupan broj polova 12

Veza Print

Visina 11.5 mm

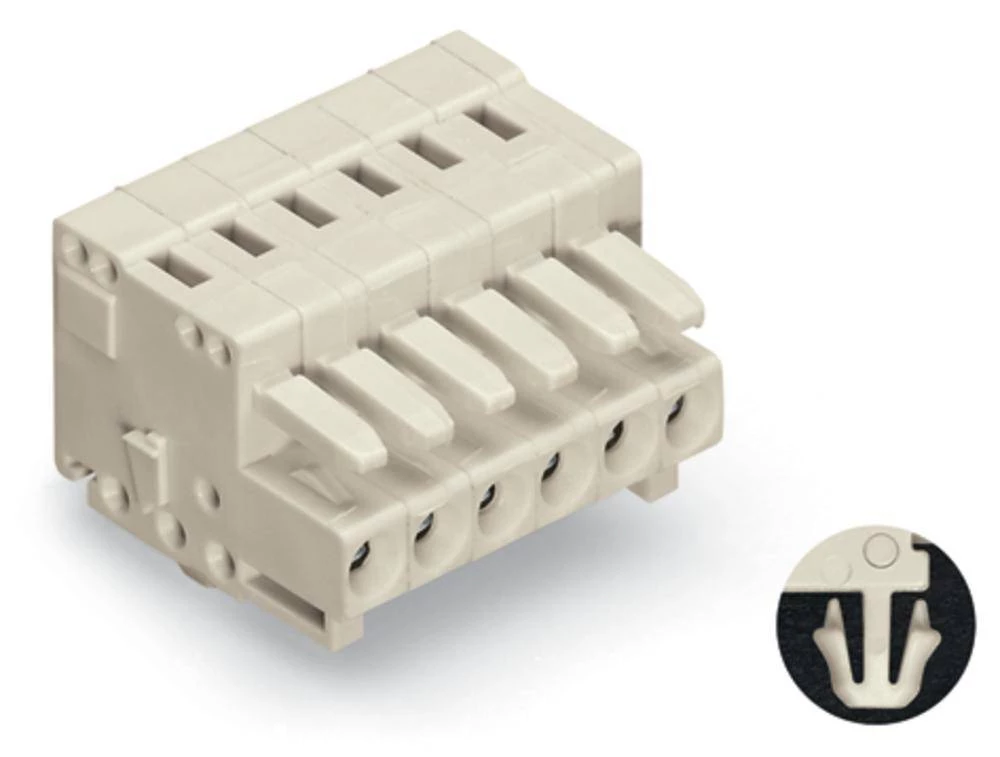

AWG maks. 14

AWG min. 28

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 9.20 x 18.90 x 18.60 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 200 kom.

Širina 18.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-102/008-000

Ukupan broj polova 2

Veza opružna kopča

Visina 18.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 16.60 x 51.50 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 7,50 mm

Sadržaj 50 kom.

Širina 51.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-837

Ukupan broj polova 7

Veza Print

Visina 18.25 mm

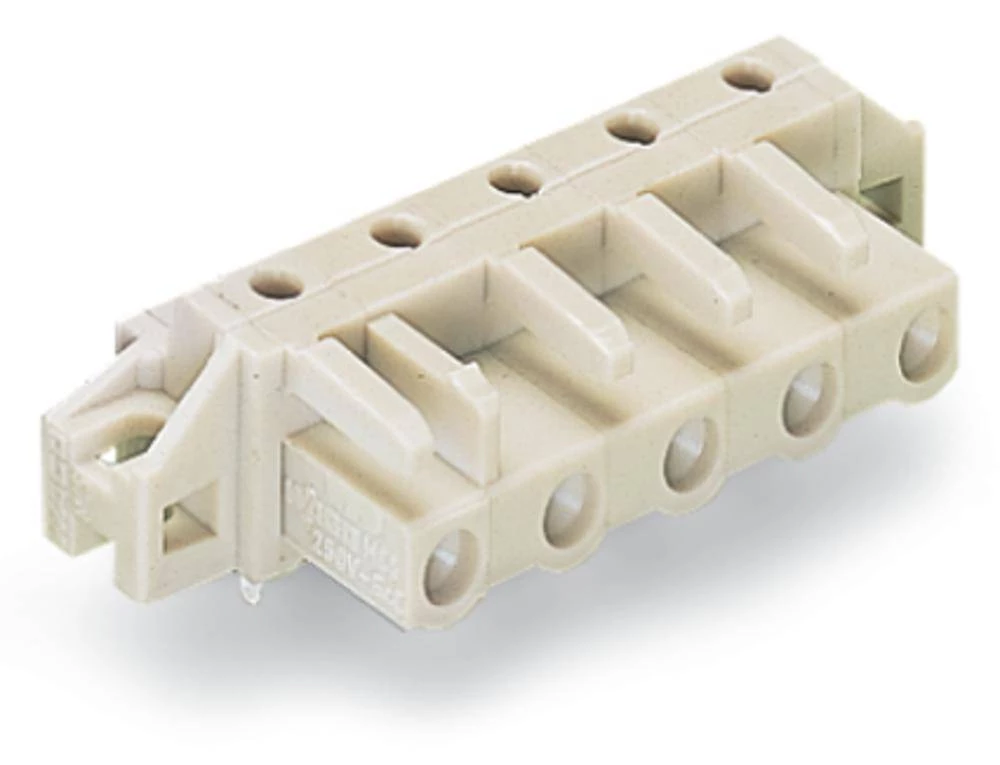

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 16.60 x 64.80 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s montažnom prirubnicom

Rm 7,50 mm

Sadržaj 25 kom.

Širina 64.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-837/031-000

Ukupan broj polova 7

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 16.60 x 65.80 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 25 kom.

Širina 65.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-837/039-000

Ukupan broj polova 7

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 16.60 x 59.00 x 18.25 mm

Dubina 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 7,50 mm

Sadržaj 25 kom.

Širina 59.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-838

Ukupan broj polova 8.

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 16.60 x 73.30 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 25 kom.

Širina 73.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-838/039-000

Ukupan broj polova 8.

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 16.60 x 66.50 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 7,50 mm

Sadržaj 25 kom.

Širina 66.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-839

Ukupan broj polova 9

Veza Print

Visina 18.25 mm

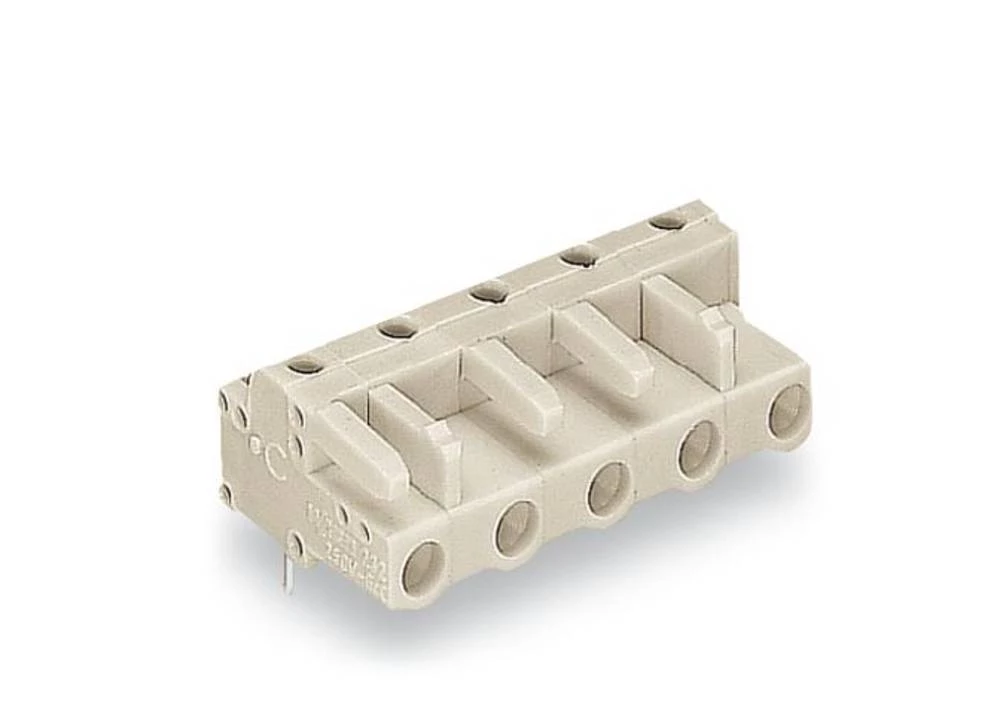

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 16.60 x 74.00 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 7,50 mm

Sadržaj 25 kom.

Širina 74.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-840

Ukupan broj polova 10

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 16.60 x 88.30 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 25 kom.

Širina 88.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-840/039-000

Ukupan broj polova 10

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 16.60 x 95.80 x 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Posebnosti s bočnom polugom za zaključavanje

Rm 7,50 mm

Sadržaj 10 kom.

Širina 95.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

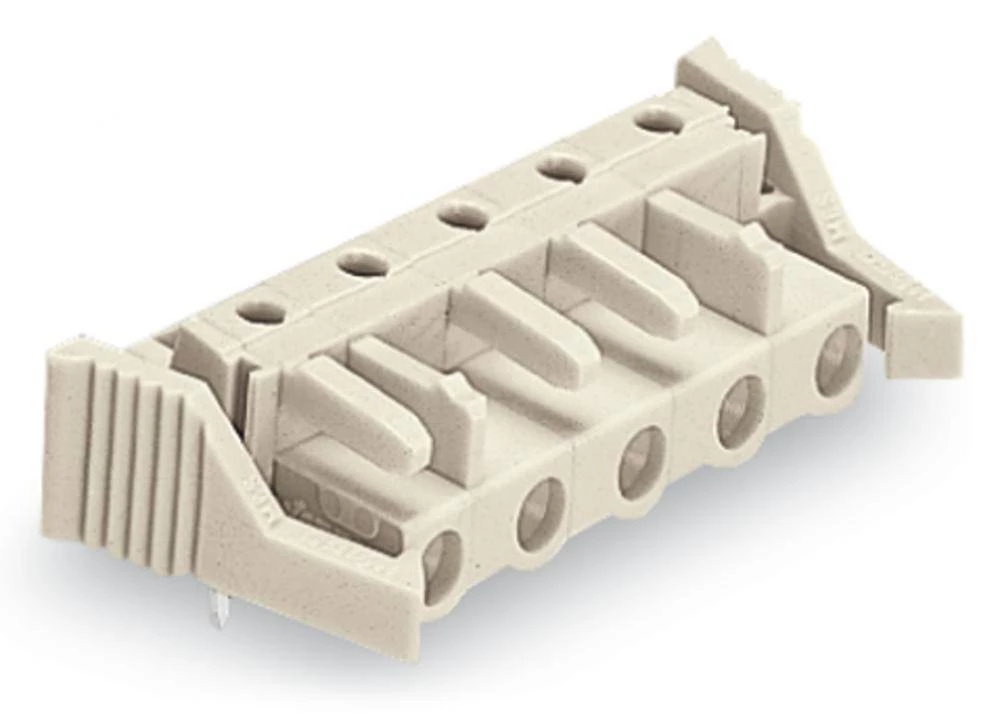

Tip 722-841/039-000

Ukupan broj polova 11

Veza Print

Visina 18.25 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 16.60 x 89.00 x 18.25 mm

Dubina 18.25 mm

Duljina 16.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 722

Oblikovati Konektor, ugradnja horizontalna

Rm 7,50 mm

Sadržaj 25 kom.

Širina 89.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 722-842

Ukupan broj polova 12

Veza Print

Visina 18.25 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 7.8 x 15 x 11.3 mm

Duljina 7.8 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm

Sadržaj 290 kom

Širina 15 mm

Smjer parenja Okomito na tiskanu ploču

Tip 733-335/105-604/997-446

Ukupan broj polova 5

Veza Print

Visina 11.3 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 7.8 x 20 x 11.3 mm

Duljina 7.8 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm

Sadržaj 200 kom.

Širina 20 mm

Smjer parenja Okomito na tiskanu ploču

Tip 733-337/105-604

Ukupan broj polova 7

Veza Print

Visina 11.3 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 7.8 x 20 x 8.9 mm

Duljina 7.8 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm

Sadržaj 290 kom

Širina 20 mm

Smjer parenja Okomito na tiskanu ploču

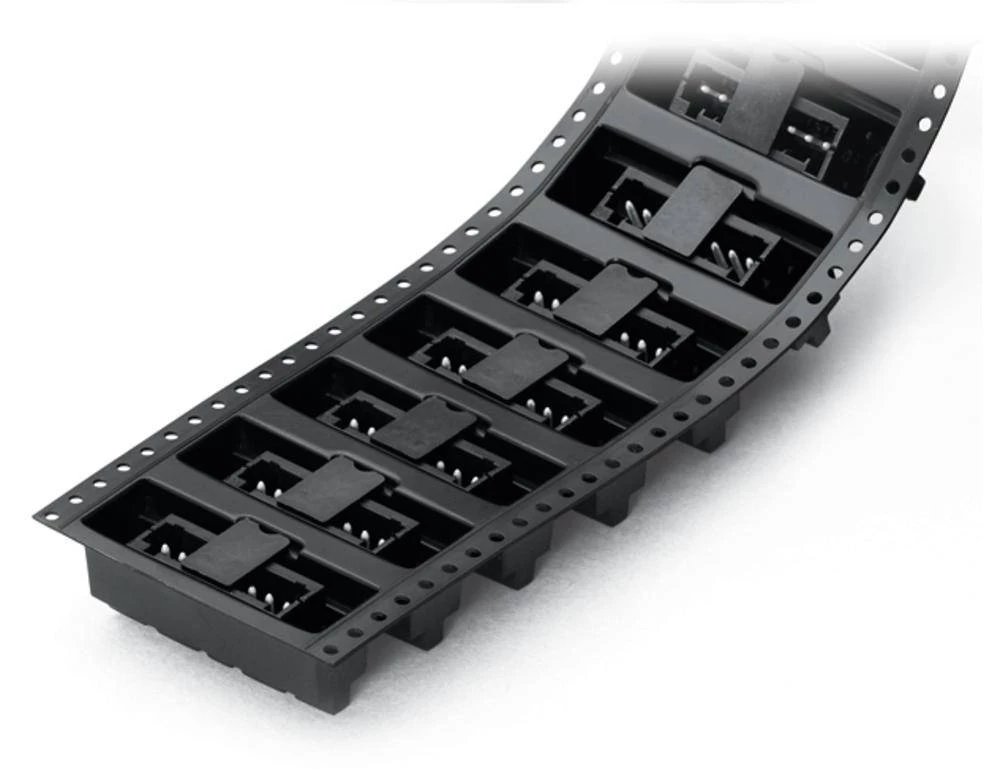

Tip 733-337/105-604/997-446

Ukupan broj polova 7

Veza Print

Visina 8.9 mm

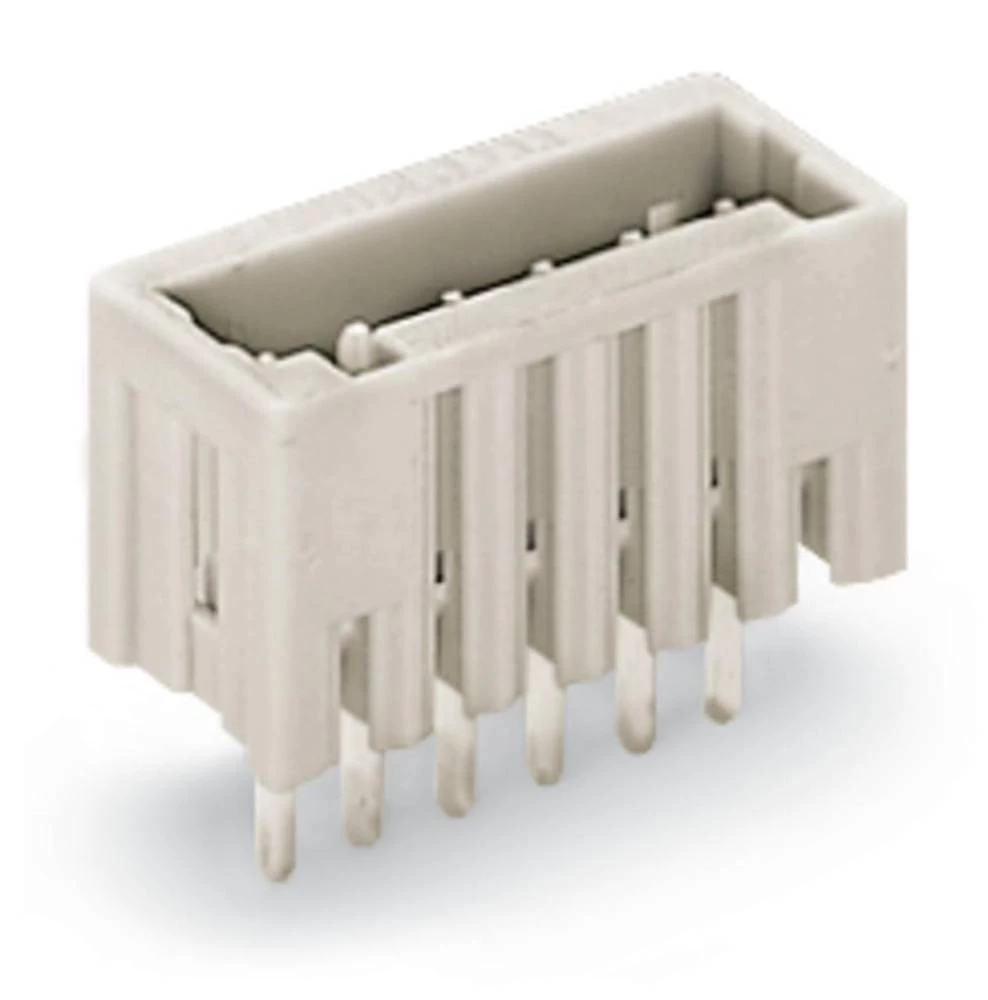

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 7.8 x 25 x 13.5 mm

Duljina 7.8 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 250 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm

Sadržaj 200 kom.

Širina 25 mm

Smjer parenja Okomito na tiskanu ploču

Tip 733-339

Ukupan broj polova 9

Veza Print

Visina 13.5 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 7.8 x 27.5 x 11.3 mm

Duljina 7.8 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 2092

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 2,50 mm
