Wago

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 16.00 x 47.00 x 18.80 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 3,50 mm

Sadržaj 25 kom.

Širina 47.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1113/000-9037

Ukupan broj polova 26

Veza opružna kopča

Visina 18.80 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 16.00 x 55.60 x 48.70 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 3,50 mm

Sadržaj 20 kom.

Širina 55.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1113/107-9037/034-000

Ukupan broj polova 26

Veza opružna kopča

Visina 48.70 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 16.00 x 59.10 x 18.80 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 3,50 mm

Sadržaj 20 kom.

Širina 59.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1114/107-047

Ukupan broj polova 28

Veza opružna kopča

Visina 18.80 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 13.3 x 38.1 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 25 kom.

Širina 38.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1408/117-000

Ukupan broj polova 16

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 13.3 x 43.1 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 25 kom.

Širina 43.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1410/116-000

Ukupan broj polova 20

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 13.3 x 45.1 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 45.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1410/117-000

Ukupan broj polova 20

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 13.3 x 48.6 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 48.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1411/107-000

Ukupan broj polova 22

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 13.3 x 45.6 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 45.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1411/116-000

Ukupan broj polova 22

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 2

Dim. (D x Š x V) 13.3 x 48.6 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 48.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1411/117-000

Ukupan broj polova 22

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 2

Dim. (D x Š x V) 13.3 x 49.1 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 49.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1412/116-000

Ukupan broj polova 24

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 13.3 x 47 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 25 kom.

Širina 47 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1413

Ukupan broj polova 26

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 13.3 x 47 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 25 kom.

Širina 47 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1413/105-000

Ukupan broj polova 26

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 13.3 x 55.6 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 55.6 mm

Smjer parenja Okomito na tiskanu ploču

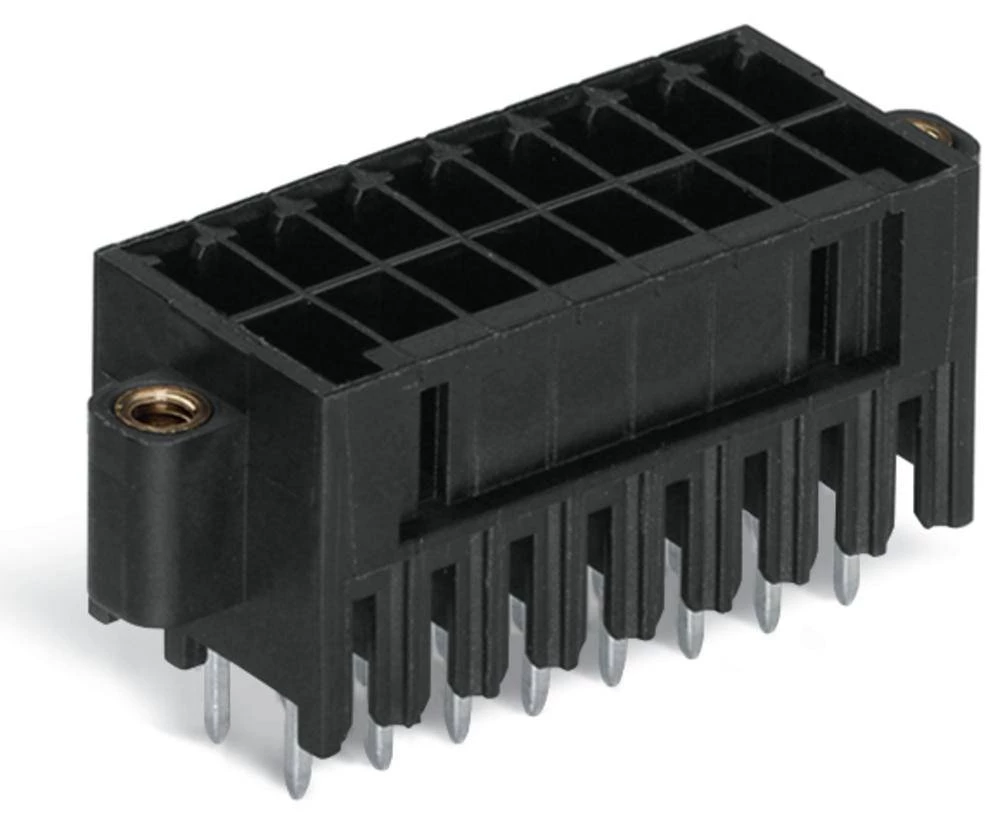

Tip 713-1413/107-000

Ukupan broj polova 26

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 13.3 x 53.6 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 53.6 mm

Smjer parenja Okomito na tiskanu ploču

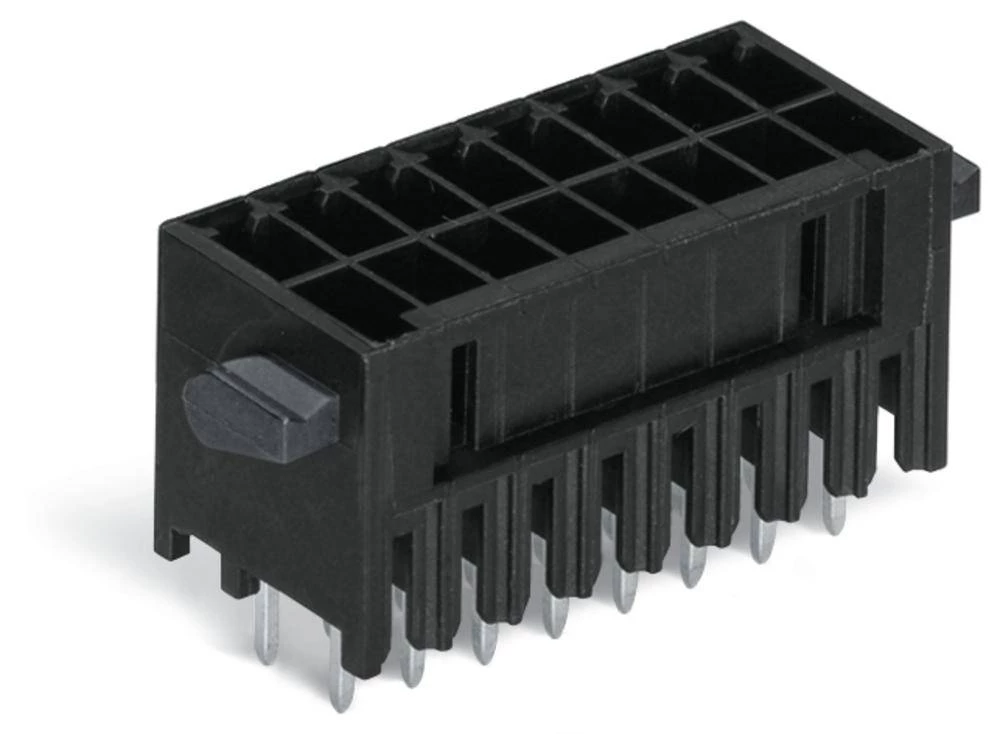

Tip 713-1413/116-000

Ukupan broj polova 26

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 13.3 x 55.6 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 55.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1413/117-000

Ukupan broj polova 26

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 13.3 x 50.5 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 50.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1414

Ukupan broj polova 28

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 13.3 x 50.5 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 50.5 mm

Smjer parenja Okomito na tiskanu ploču

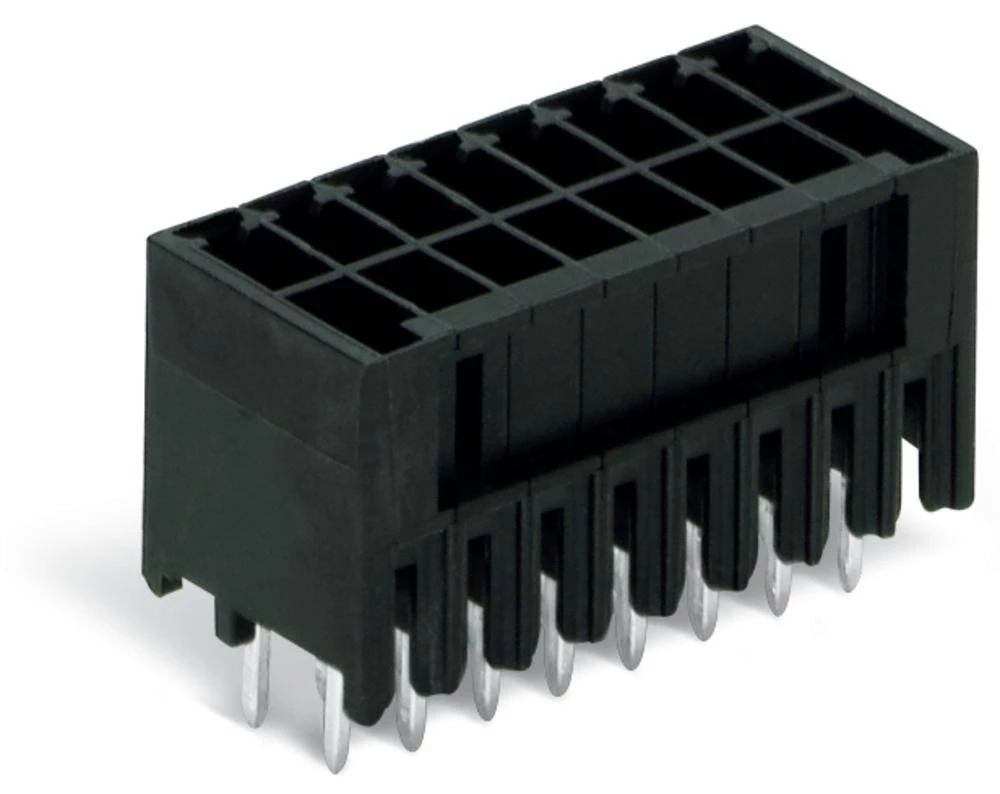

Tip 713-1414/105-000

Ukupan broj polova 28

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 13.3 x 57.1 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 57.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1414/116-000

Ukupan broj polova 28

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 13.3 x 59.1 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 59.1 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1414/117-000

Ukupan broj polova 28

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 2

Dim. (D x Š x V) 13.3 x 54 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 54 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1415

Ukupan broj polova 30

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 2

Dim. (D x Š x V) 13.3 x 62.6 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 62.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1415/107-000

Ukupan broj polova 30

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 15

Broj redaka 2

Dim. (D x Š x V) 13.3 x 60.6 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 60.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1415/116-000

Ukupan broj polova 30

Veza Print

Visina 15,9 mm

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 13.3 x 61 x 17.3 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 61 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1417

Ukupan broj polova 34

Veza Print

Visina 17.3 mm

Boja proizvođača crna

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 13.3 x 61 x 15.9 mm

Duljina 13.3 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 1735

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 61 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1417/105-000

Ukupan broj polova 34

Veza Print

Visina 15,9 mm
