Wago

Boja proizvođača crna

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 8.4 x 83 x 14.4 mm

Duljina 8.4 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 83 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-271/001-000/105-604

Ukupan broj polova 11

Veza Print

Visina 14.4 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.80 x 73.46 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 73,46 mm

Tip 231-2710/026-000

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 20.80 x 90.01 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 90.01 mm

Tip 231-2710/037-000

Ukupan broj polova 10

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 20.80 x 81.08 x 26.45 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 81,08 mm

Tip 231-2711/026-000

Ukupan broj polova 11

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 24

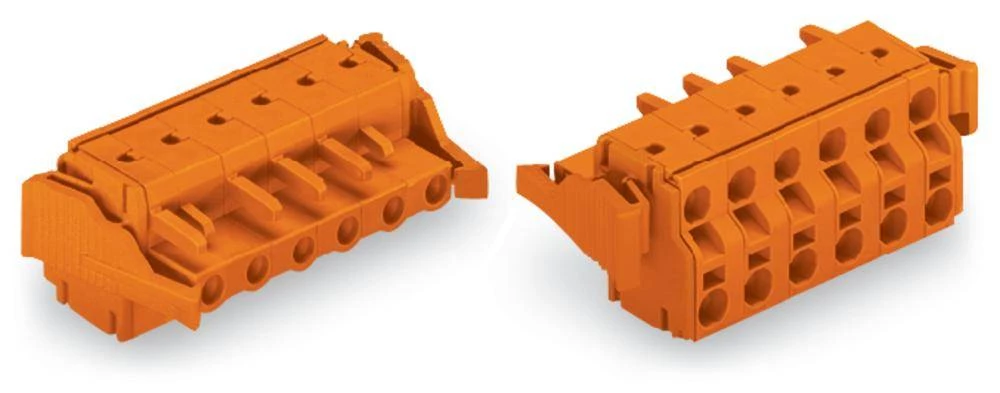

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 20.80 x 97.63 x 29.80 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 10 kom.

Širina 97,63 mm

Tip 231-2711/037-000

Ukupan broj polova 11

Veza opružna kopča

Visina 29.80 mm

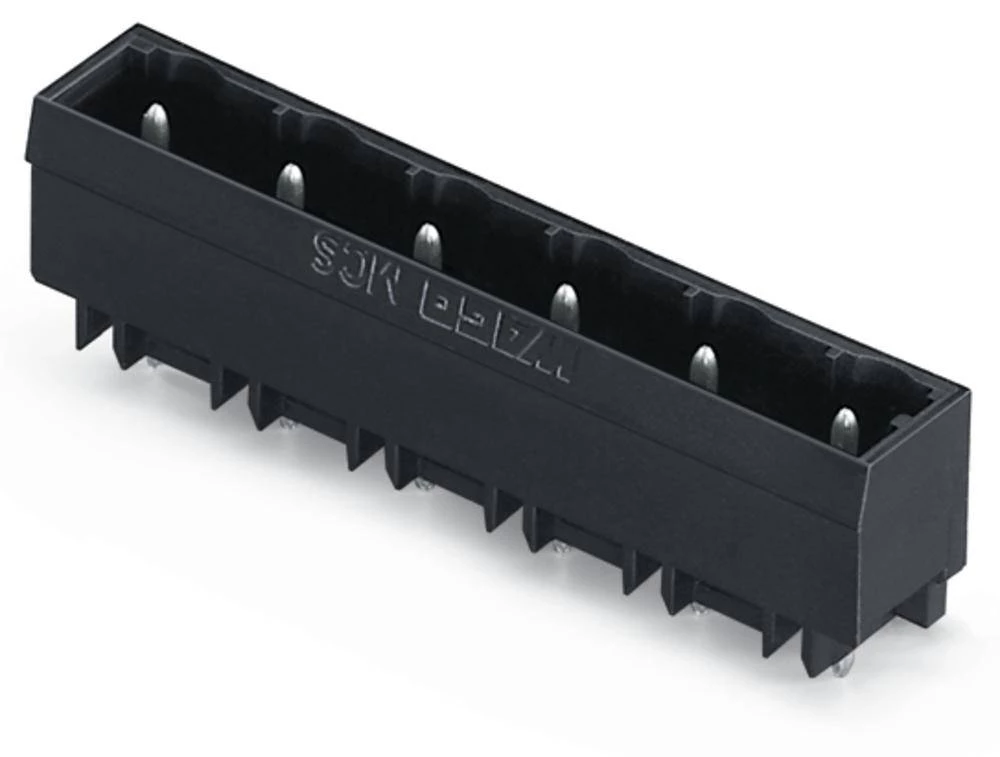

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.4 x 90.5 x 14.4 mm

Duljina 8.4 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 90.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-272/001-000/105-604

Ukupan broj polova 12

Veza Print

Visina 14.4 mm

Boja proizvođača Sivo

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 8.4 x 120.5 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 7,50 mm

Sadržaj 50 kom.

Širina 120.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-276/001-000

Ukupan broj polova 16

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 8.4 x 79.4 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 79.4 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-375/001-000

Ukupan broj polova 15

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 8.4 x 89.56 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 89.56 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-377/001-000

Ukupan broj polova 17

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 8.4 x 94.64 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 94.64 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-378/001-000

Ukupan broj polova 18

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 8.4 x 99.72 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 99.72 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-379/001-000

Ukupan broj polova 19

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 8.4 x 104.8 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 104.8 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-380/001-000

Ukupan broj polova 20

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 8.4 x 109.88 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 109.88 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-381/001-000

Ukupan broj polova 21

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 8.4 x 114.96 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 114.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-382/001-000

Ukupan broj polova 22

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 8.4 x 120.04 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 120.04 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-383/001-000

Ukupan broj polova 23

Veza Print

Visina 17 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 8.4 x 125.12 x 17 mm

Duljina 8.4 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 125.12 mm

Smjer parenja Okomito na tiskanu ploču

Tip 231-384/001-000

Ukupan broj polova 24

Veza Print

Visina 17 mm

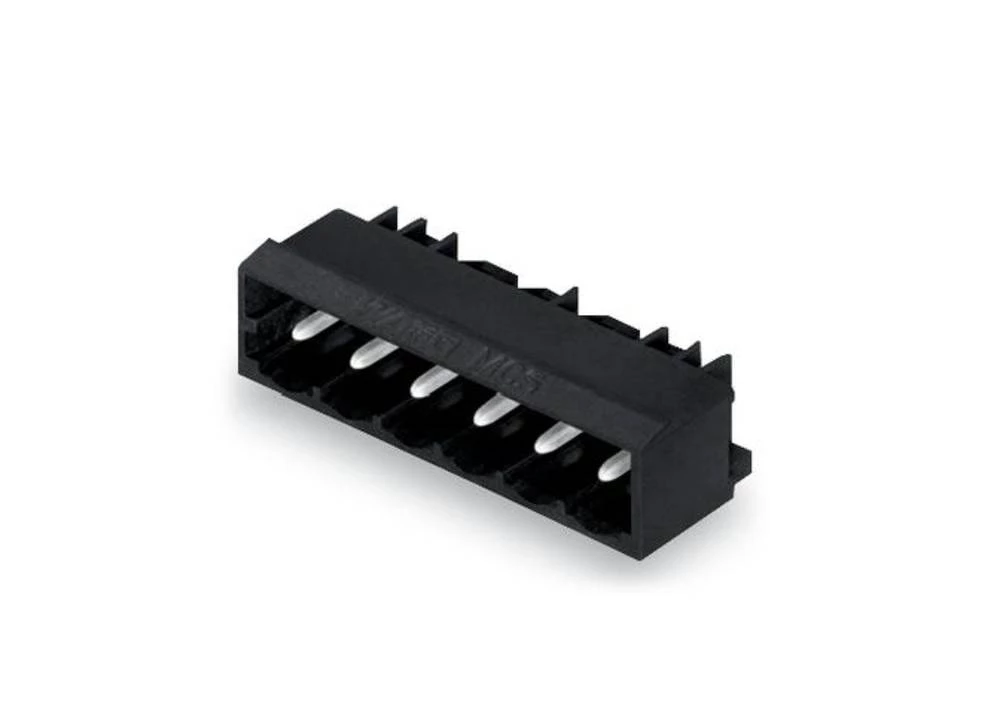

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12 x 63.2 x 10.8 mm

Duljina 12 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 63.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-442/001-000/105-604

Ukupan broj polova 12

Veza Print

Visina 10.8 mm

Boja proizvođača Sivo

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 12 x 123.2 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 123,2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-454/001-000

Ukupan broj polova 24

Veza Print

Visina 12.2 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12 x 18.2 x 10.8 mm

Duljina 12 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 200 kom.

Širina 18.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-463/001-000/105-604

Ukupan broj polova 3.

Veza Print

Visina 10.8 mm

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12 x 37.8 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 37.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-465/040-000

Ukupan broj polova 5

Veza Print

Visina 12.2 mm

Boja proizvođača crna

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12 x 33.2 x 10.8 mm

Duljina 12 mm

Izolacijski materijal Poliftalamid (PPA GF)

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 33.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-466/001-000/105-604

Ukupan broj polova 7

Veza Print

Visina 10.8 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12 x 42.8 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 42.8 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-466/040-000

Ukupan broj polova 6

Veza Print

Visina 12.2 mm

Boja proizvođača Sivo

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 12 x 58.2 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 58.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-471/001-000

Ukupan broj polova 11

Veza Print

Visina 12.2 mm

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 12 x 68.2 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 68.2 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-473/001-000

Ukupan broj polova 13

Veza Print

Visina 12.2 mm
