Stezaljke za tiskane pločice

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 10.16 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSF

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 21.00 mm

Smjer parenja Okomito na tiskanu ploču

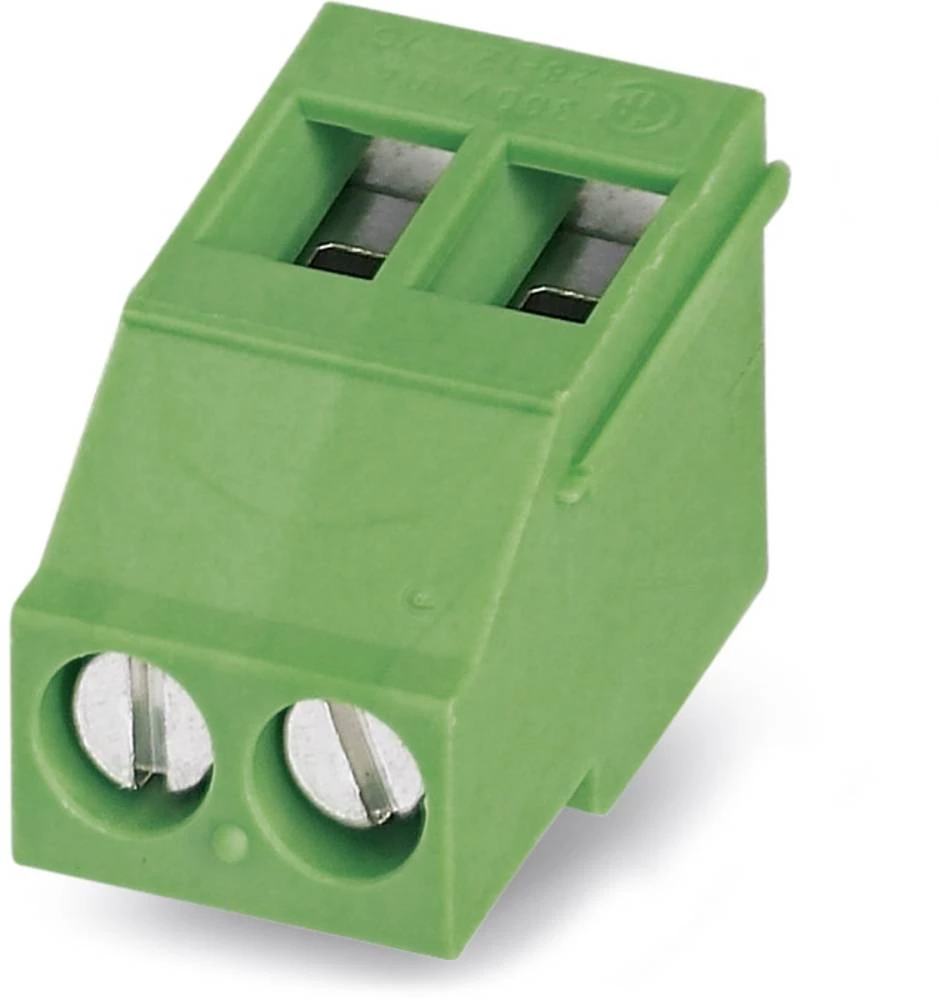

Tip MKDSF 3/ 2-5,08

Veza Print

Veza vijčani terminal

Visina 15.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 2

Duljina 12.70 mm

Kontaktni materijal konzerviran

Nazivna struja 22 A

Nazivna struja - zaokruženo 22 A

Nazivni napon 400 V

Niz MK3DSMH

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 49.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MK3DSMH 3/ 2-5,08

Veza Print

Veza vijčani terminal

Visina 23.10 mm

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 1

Duljina 5.08 mm

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 400 V

Niz ZFKKDS(A)

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 29.00 mm

Smjer parenja Schräg zur Leiterplatte

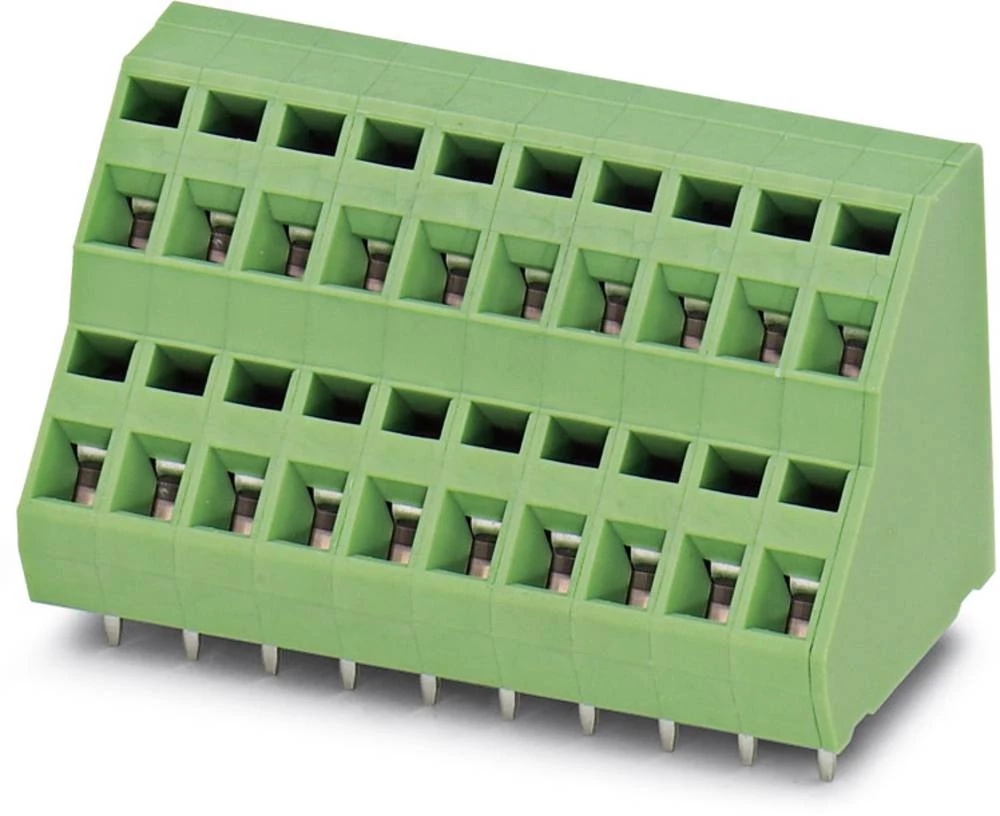

Tip ZFKKDS 1,5-5,08

Veza opružna kopča

Veza Print

Visina 24.00 mm

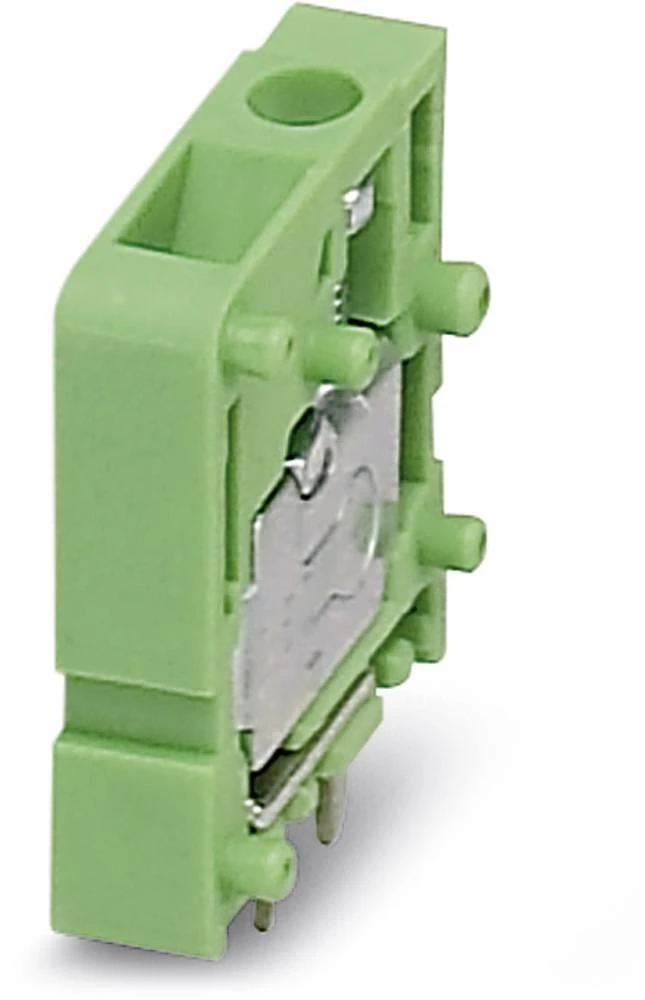

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 7,50 mm

Kontaktni materijal konzerviran

Materijal kućišta poliamid

Nazivna struja 21 A

Nazivna struja - zaokruženo 21 A

Nazivni napon 176 V

Niz ispred

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Rm 5.00 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip FRONT 2,5-V/SA 5-EX

Veza Print

Veza vijčani terminal

Visina 18.50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 2

Duljina 12.70 mm

Kontaktni materijal konzerviran

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz MK3DS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

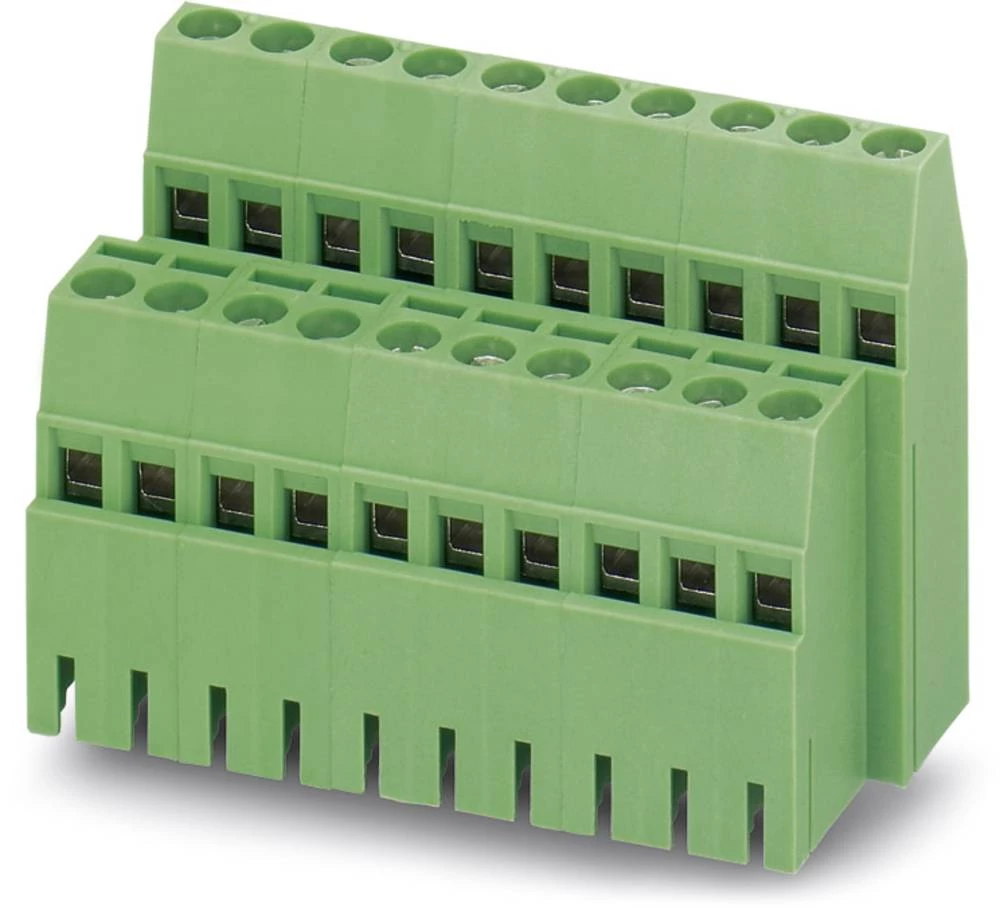

Tip MK3DS 1,5/ 2-5,08-BC

Veza Print

Veza vijčani terminal

Visina 22.20 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 7.61 mm

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 200 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 250 kom

Širina 13.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 1/ 2-3,81

Veza Print

Veza vijčani terminal

Visina 10.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 9.80 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 630 V

Niz GMKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 250 kom

Širina 22.86 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GMKDS 1,5/ 3-7,62

Veza Print

Veza vijčani terminal

Visina 17.20 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 3.

Duljina 12.75 mm

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz MKKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 19.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

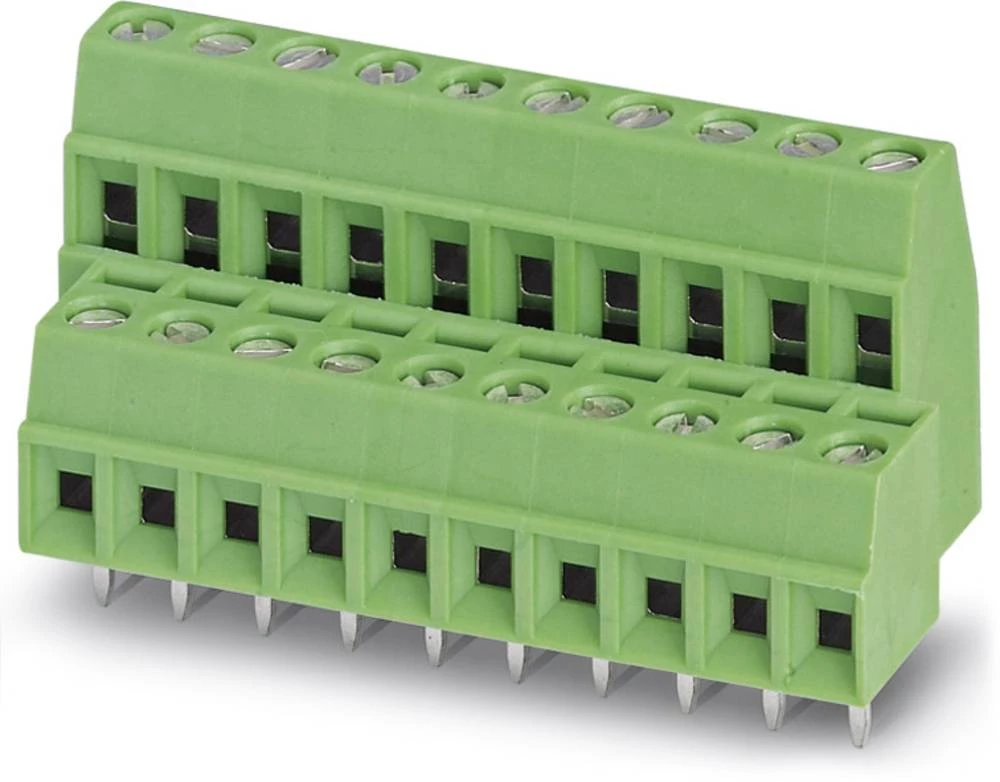

Tip MKKDS 1/ 3-3,5

Veza Print

Veza vijčani terminal

Visina 16.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 6.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz KDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Širina 21.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip KDS 2,5 BK

Veza Print

Veza vijčani terminal

Visina 17.20 mm

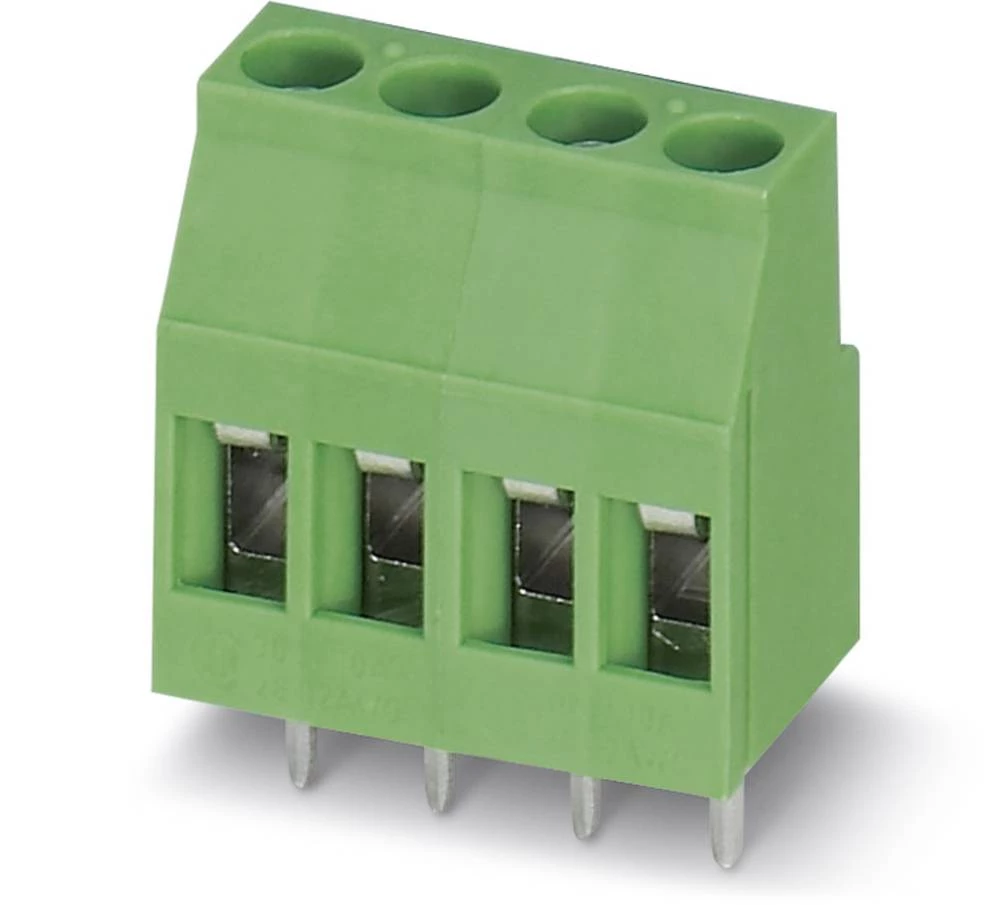

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 100 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 3/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova 11

Broj redaka 1

Duljina 16.85 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 2.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Smjer parenja Schräg zur Leiterplatte

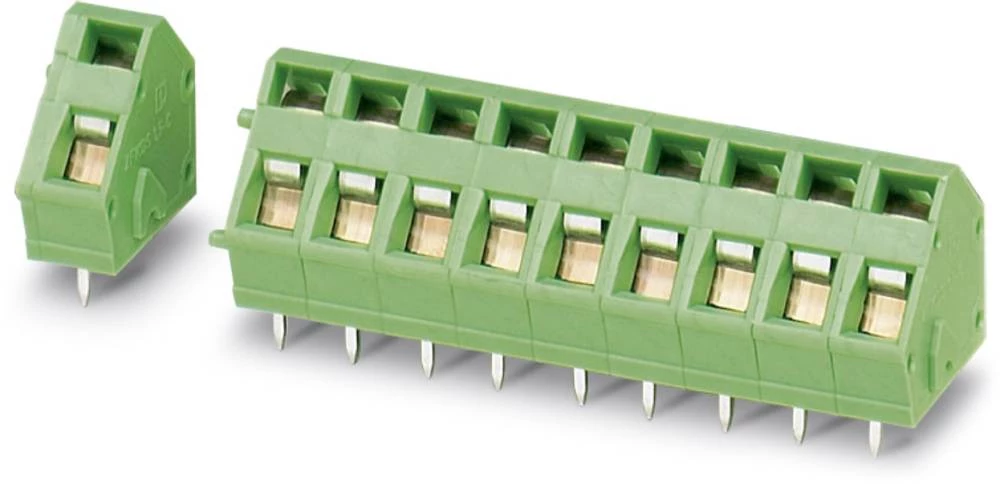

Tip ZFKDSA 2,5-5,08-11 KMGY TB

Veza opružna kopča

Veza Print

Visina 15.00 mm

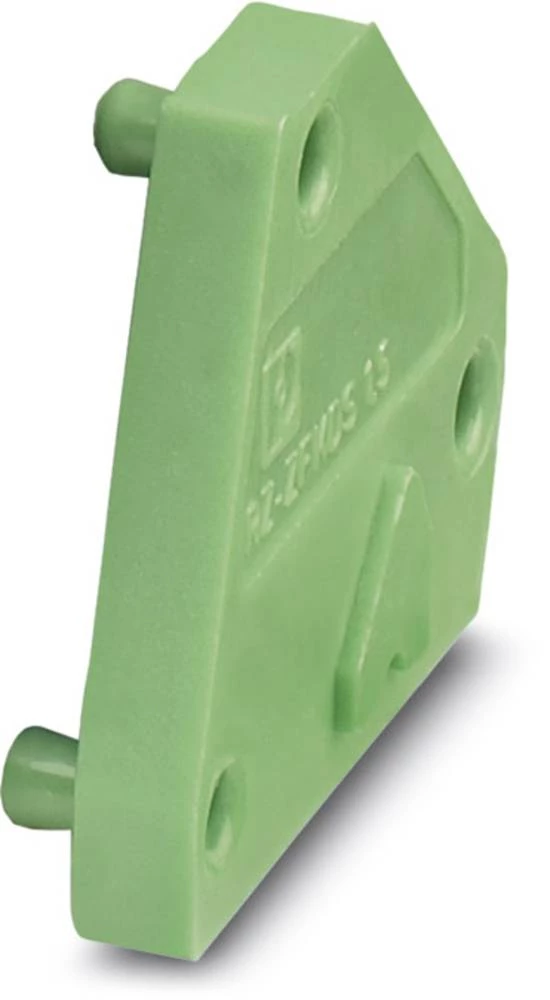

Boja proizvođača zelena

Materijal kućišta Poliamid 6.6

Niz RZ

Sadržaj 100 kom.

Tip RZ-ZFKDS 1,5

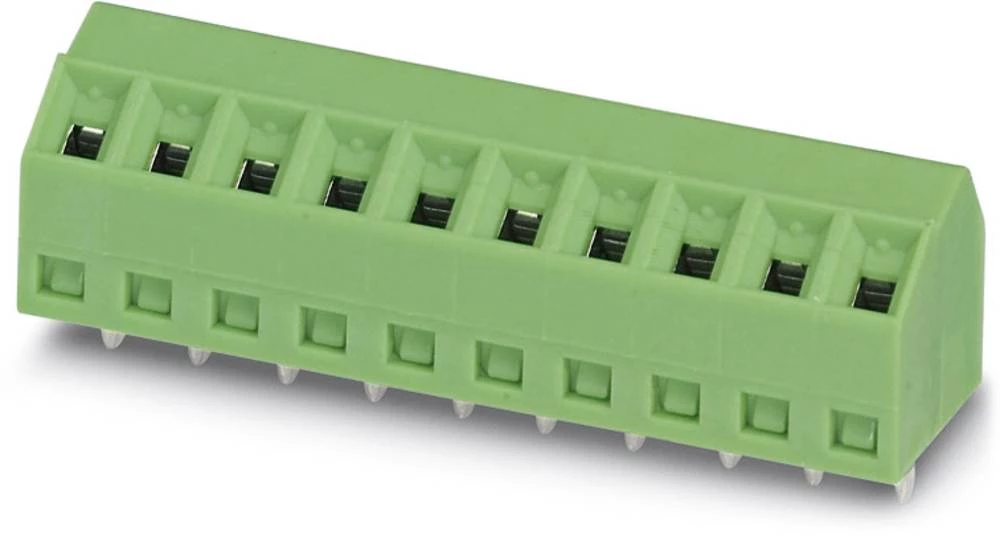

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 200 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 250 kom

Širina 13.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 1/ 3-3,5

Veza Print

Veza vijčani terminal

Visina 11.00 mm

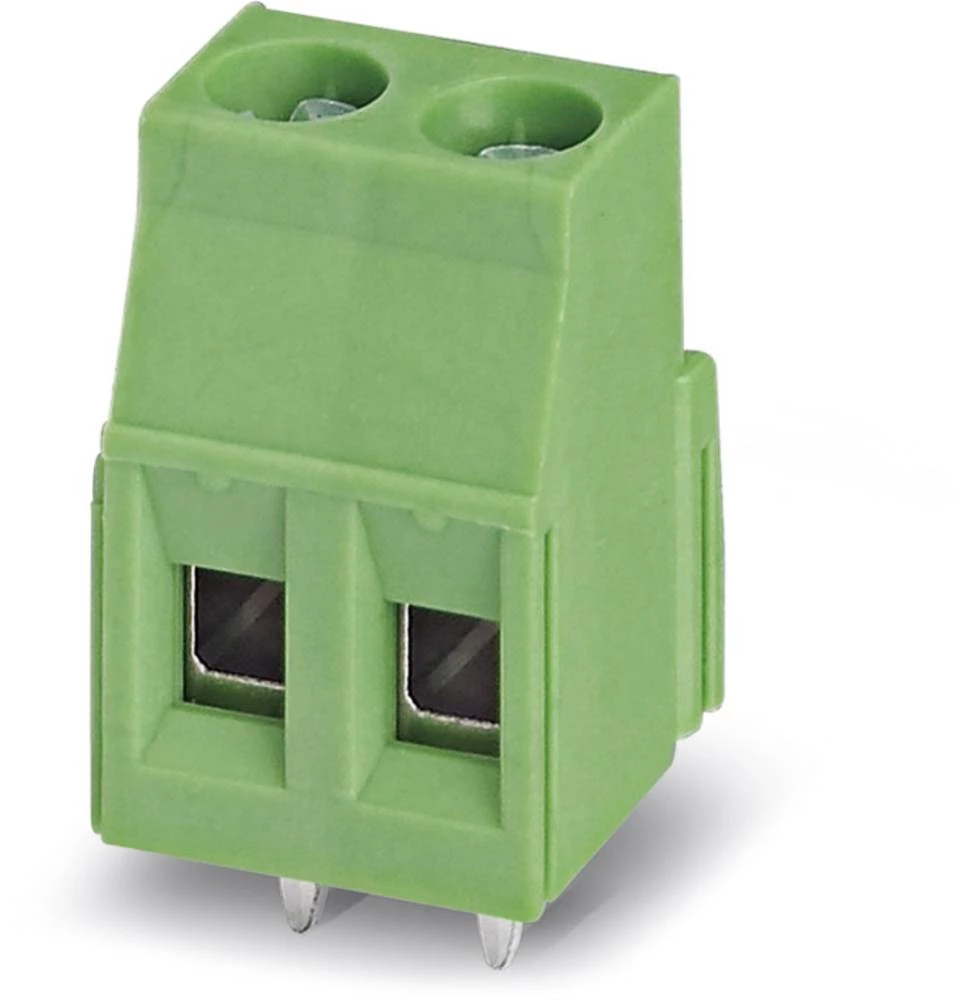

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 9,50 mm

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz MKDSN

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 250 kom

Širina 18.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSN 2,5/ 3

Veza Print

Veza vijčani terminal

Visina 15.00 mm

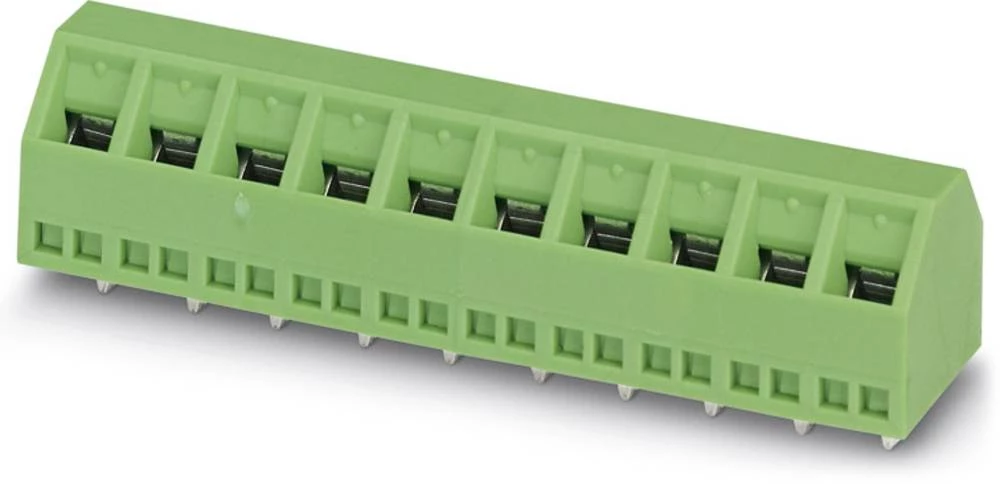

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 14

Broj polova po redu 14

Duljina 12.00 mm

Kontaktni materijal konzerviran

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 400 V

Niz SMKDSN

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 72.12 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSN 1,5/14-5,08

Veza Print

Veza vijčani terminal

Visina 14.50 mm

AWG maks. 14

AWG min. 26

Broj polova 4

Broj polova po redu 4

Duljina 9.80 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Širina 20.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 1,5/ 4 BD:1-4

Veza Print

Veza vijčani terminal

Visina 17.30 mm

AWG maks. 16

AWG min. 24

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 13.60 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz FFKDS(A)/H1

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 20.32 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

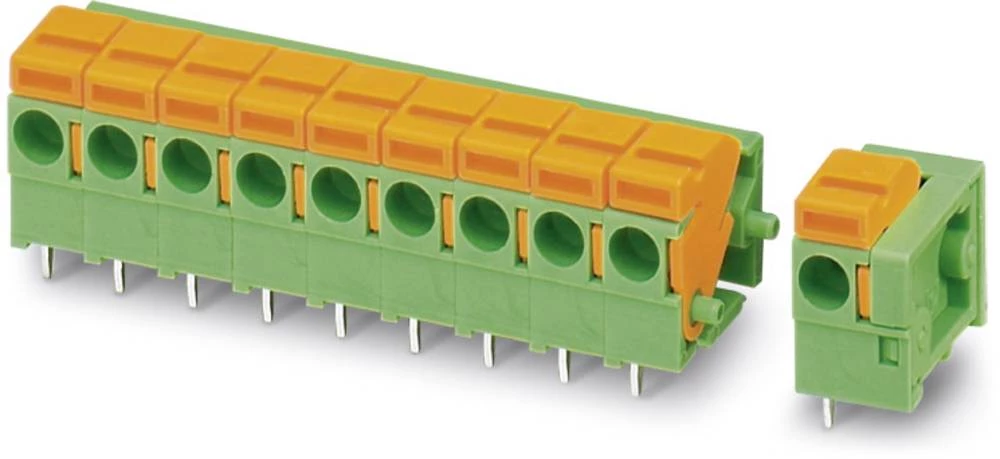

Tip FFKDSA1/H1-5,08- 4

Veza opružna kopča

Veza Print

Visina 16.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 6

Broj polova po redu 3.

Duljina 17.78 mm

Kontaktni materijal konzerviran

Nazivna struja 22 A

Nazivna struja - zaokruženo 22 A

Nazivni napon 400 V

Niz MKKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 36.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKKDS 3/ 3-5,08 BK

Veza Print

Veza vijčani terminal

Visina 22.30 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 11.00 mm

Kontaktni materijal konzerviran

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 400 V

Niz SMKDSN

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 250 kom

Širina 14.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSN 1,5/ 2

Veza Print

Veza vijčani terminal

Visina 12.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 7

Broj polova po redu 7

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 200 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 25.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 1/ 7-3,5

Veza Print

Veza vijčani terminal

Visina 13.00 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 13,40 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

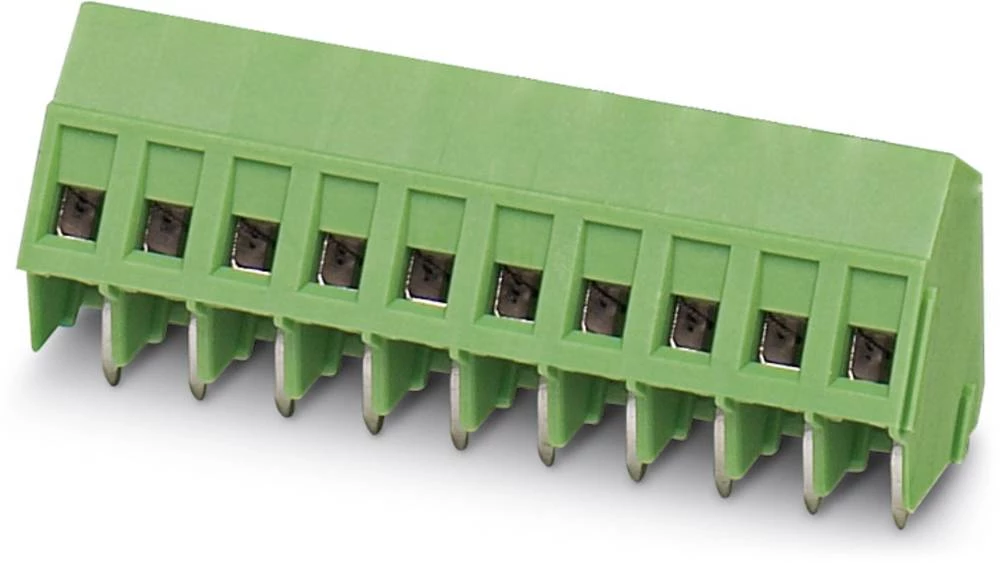

Niz SMKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 250 kom

Širina 18.80 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSP 1,5/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj redaka 1

Duljina 5.08 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 400 V

Niz ZFK4DS(A)

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 51.30 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFK4DS 1,5-5,08

Veza opružna kopča

Veza Print

Visina 42.40 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 9 A

Nazivna struja - zaokruženo 9 A

Nazivni napon 160 V

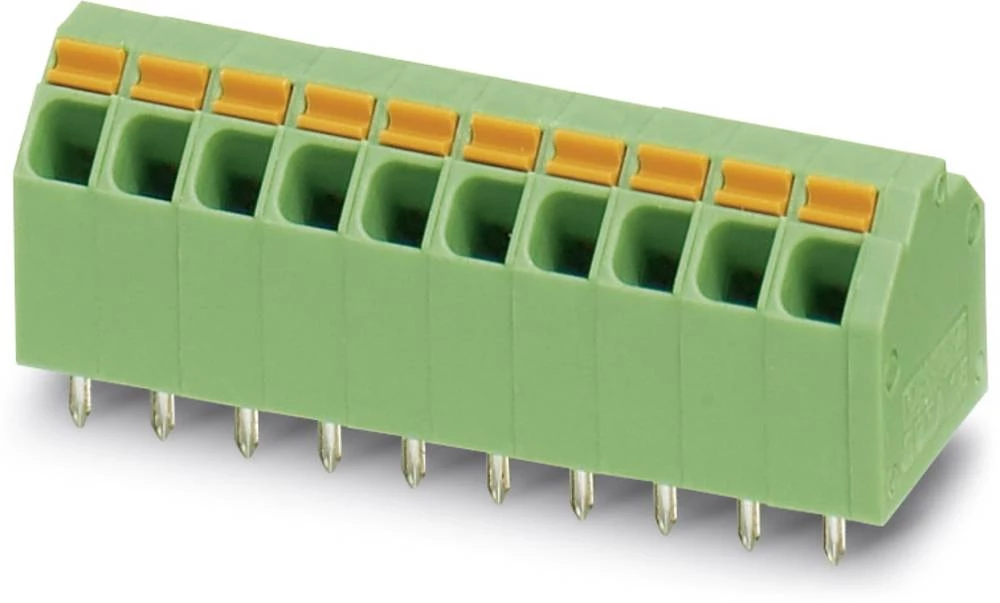

Niz SPTA

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 39.60 mm

Smjer parenja Schräg zur Leiterplatte

Tip SPTA 1,5/10-3,81

Veza opružna kopča

Veza Print

Visina 15.40 mm

AWG maks. 14

AWG min. 24

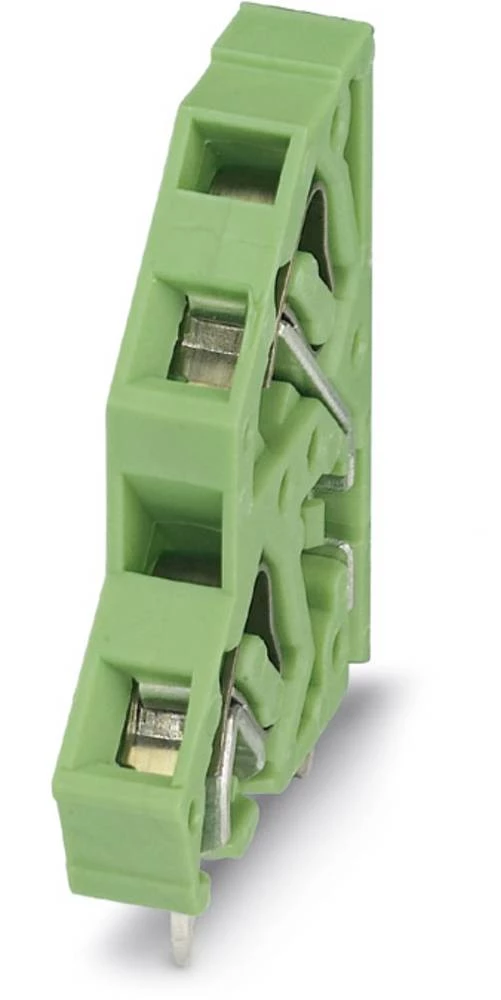

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 1

Broj redaka 1

Duljina 5.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz ZFKKDS(A)

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²
