Stezaljke za tiskane pločice

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

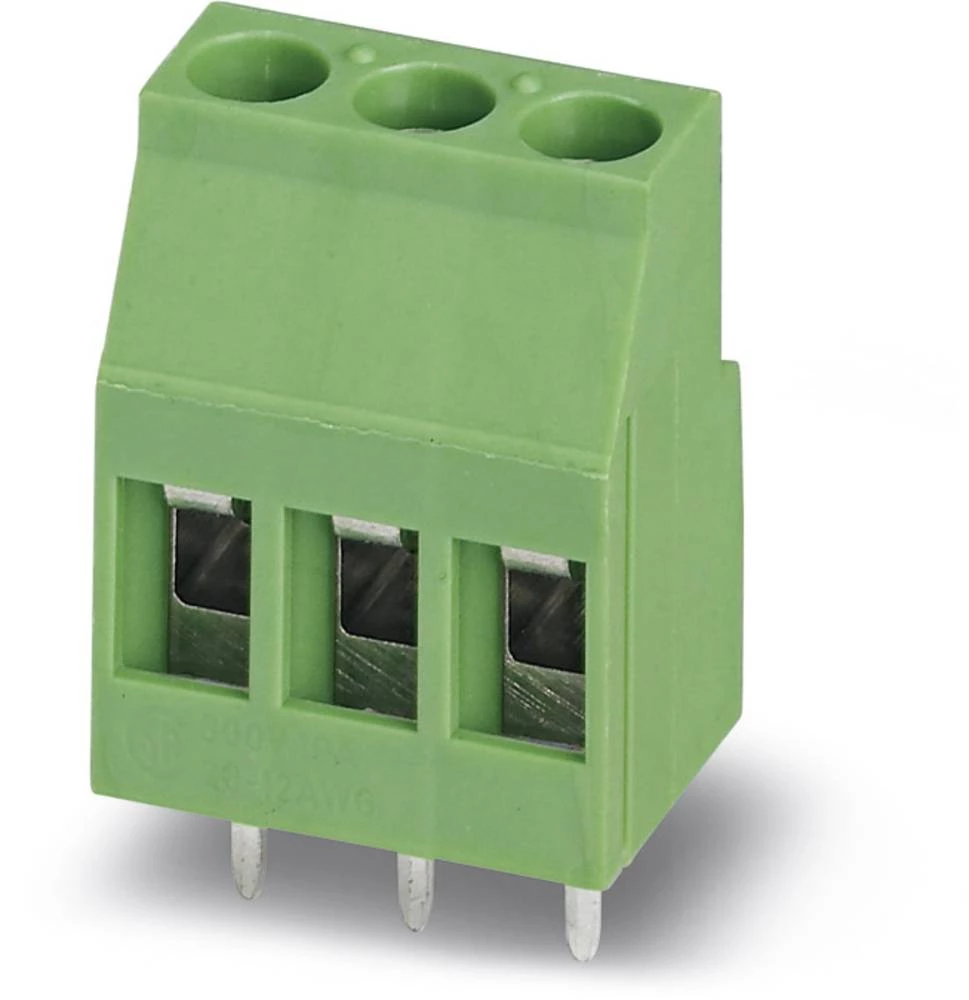

Tip MKDS 3/ 3-B-5,08

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Duljina 11.15 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.48 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 1,5/ 6-5,08

Veza Print

Veza vijčani terminal

Visina 17.30 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 7.30 mm

Kontaktni materijal konzerviran

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 200 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 250 kom

Širina 12.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 1/ 3-3,5

Veza Print

Veza vijčani terminal

Visina 11.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 16.00 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 630 V

Niz GSMKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 7,50 mm

Sadržaj 100 kom.

Širina 22.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip GSMKDS 3/ 3

Veza Print

Veza vijčani terminal

Visina 22.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 630 V

Niz GMKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 7,50 mm

Sadržaj 100 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GMKDS 3/ 3

Veza Print

Veza vijčani terminal

Visina 22.50 mm

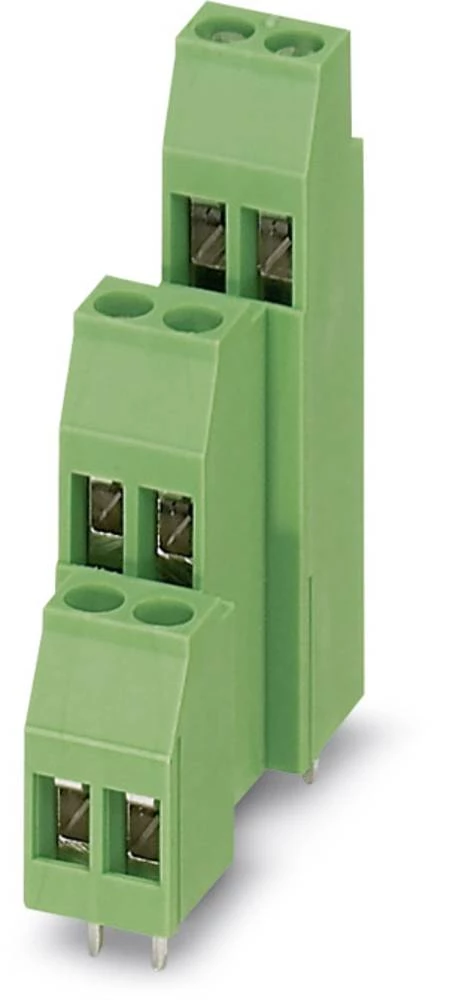

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 2

Duljina 12.70 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MK3DS

Oblikovati konektor, ravni

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti koji se može kodirati

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 49.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MK3DS 3/ 2-5,08

Veza Print

Veza vijčani terminal

Visina 33.60 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 9.80 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 630 V

Niz GMKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 1000 kom

Širina 17.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GMKDS 1,5/ 2-7,62 (VE 1000)

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 11.62 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 21.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 2,5/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 16,42 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 9

Broj polova po redu 3.

Duljina 17.78 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MK3DS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 49.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MK3DS 3/ 3-5,08 BK

Veza Print

Veza vijčani terminal

Visina 33.60 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 11.15 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 1,5/ 4-5,08

Veza Print

Veza vijčani terminal

Visina 17.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 12

Broj polova po redu 12

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSB

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSB 3/12

Veza Print

Veza vijčani terminal

Visina 18.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 13.50 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz SPT

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 100 kom.

Širina 16.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip SPT 2,5/ 3-V-5,0

Veza opružna kopča

Veza Print

Visina 16.40 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 2

Duljina 12,50 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 100 kom.

Širina 28.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKKDS 1,5/ 2

Veza Print

Veza vijčani terminal

Visina 21.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 9

Broj polova po redu 3.

Duljina 17.78 mm

Kontaktni materijal konzerviran

Nazivna struja 22 A

Nazivna struja - zaokruženo 22 A

Nazivni napon 400 V

Niz MK3DSMH

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 49.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MK3DSMH 3/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 23.10 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 16.10 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MFKDSP

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 30.48 mm

Smjer parenja Schräg zur Leiterplatte

Tip MFKDSP/ 6-5,08

Veza opružna kopča

Veza Print

Visina 16.20 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 2

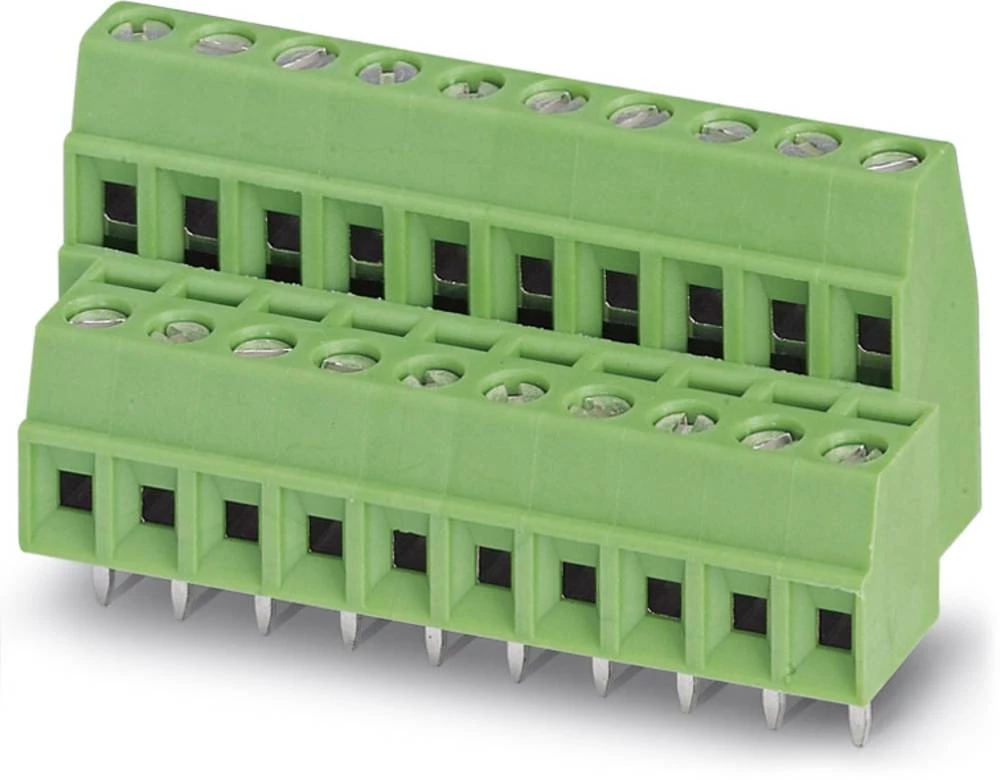

Duljina 9.52 mm

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz MKKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 19.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKKDS 1/ 2-3,81

Veza Print

Veza vijčani terminal

Visina 16.30 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 12

Broj polova po redu 12

Duljina 13,40 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz SMKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.96 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSP 1,5/12-5,08

Veza Print

Veza vijčani terminal

Visina 18.80 mm

AWG maks. 14

AWG min. 24

Broj polova 4

Broj polova po redu 4

Duljina 9,50 mm

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz MKDSN

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 500 sati

Širina 20.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSN 2,5/ 4 VPE500

Veza Print

Veza vijčani terminal

Visina 18.50 mm

AWG maks. 22

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 12.40 mm

Kontaktni materijal konzerviran

Materijal kućišta poliamid

Nazivna struja 5 A

Nazivna struja - zaokruženo 5 A

Nazivni napon 160 V

Niz IDC

Poprečni presjek fleksibilan (maks.) 0.34 mm²

Poprečni presjek fleksibilan (min.) 0.22 mm²

Poprečni presjek krut (maks.) 0.34 mm²

Poprečni presjek krut (min.) 0.13 mm²

Posebnosti s priključkom za pomicanje izolacije (IDC)

Rm 3.81 mm

Sadržaj 50 kom.

Širina 22.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip IDC 0,3/ 4-3,81

Veza Print

Veza Schneid-Klemm

Visina 16.43 mm

AWG maks. 2

AWG min. 20

Boja proizvođača zelena

Broj polova 5

Broj polova po redu 5

Duljina 31.00 mm

Kontaktni materijal konzerviran

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 35.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 35.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti S poteznom čahurom

Rm 15.00 mm

Sadržaj 25 kom.

Širina 75.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 25/ 5-15,00

Veza Print

Veza vijčani terminal

Visina 43.50 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Duljina 12.00 mm

Kontaktni materijal konzerviran

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 400 V

Niz SMKDSN

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 100 kom.

Širina 31.48 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSN 1,5/ 6-5,08

Veza Print

Veza vijčani terminal

Visina 14.50 mm

AWG maks. 14

AWG min. 26

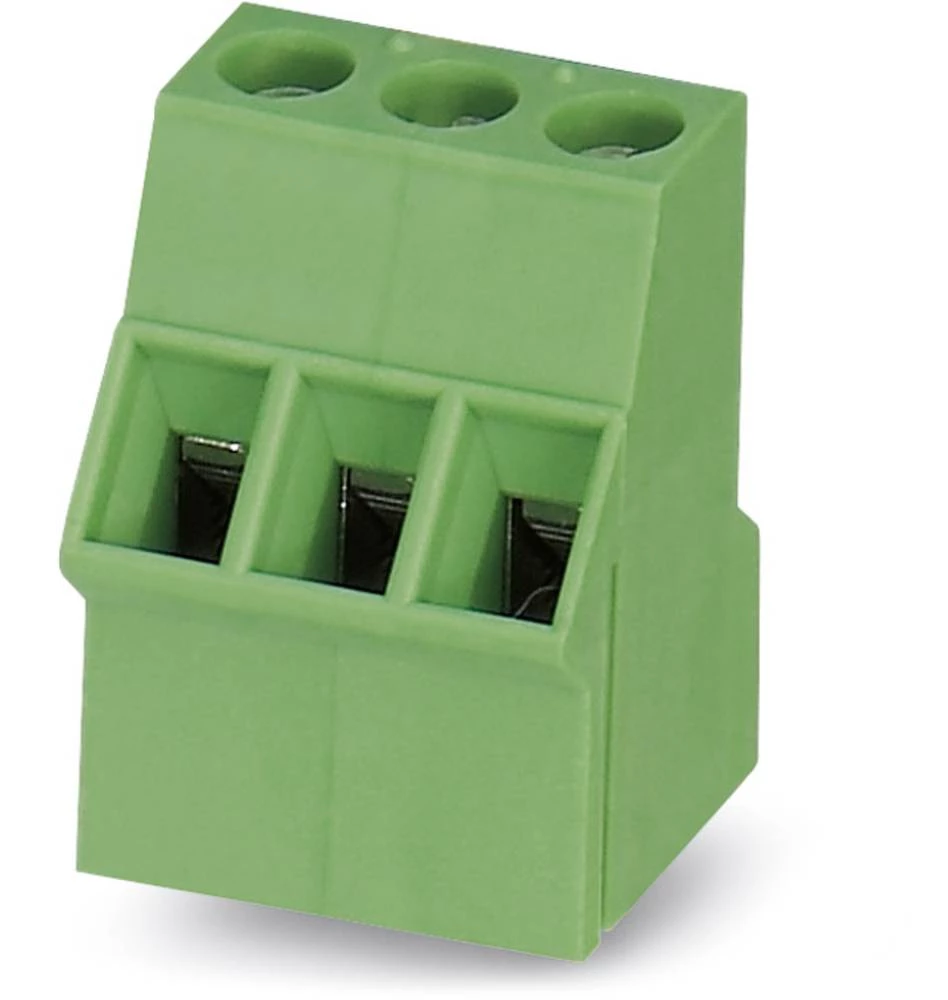

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 14.25 mm

Kontaktni materijal konzerviran

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 400 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 22.90 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 2,5/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 10

Broj polova po redu 10

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 200 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 35.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 1/10-3,5

Veza Print

Veza vijčani terminal

Visina 13.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 12.00 mm

Kontaktni materijal konzerviran

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 400 V

Niz SMKDSN

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 250 kom

Širina 16.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSN 1,5/ 3

Veza Print

Veza vijčani terminal

Visina 14.50 mm
