Stezaljke za tiskane pločice

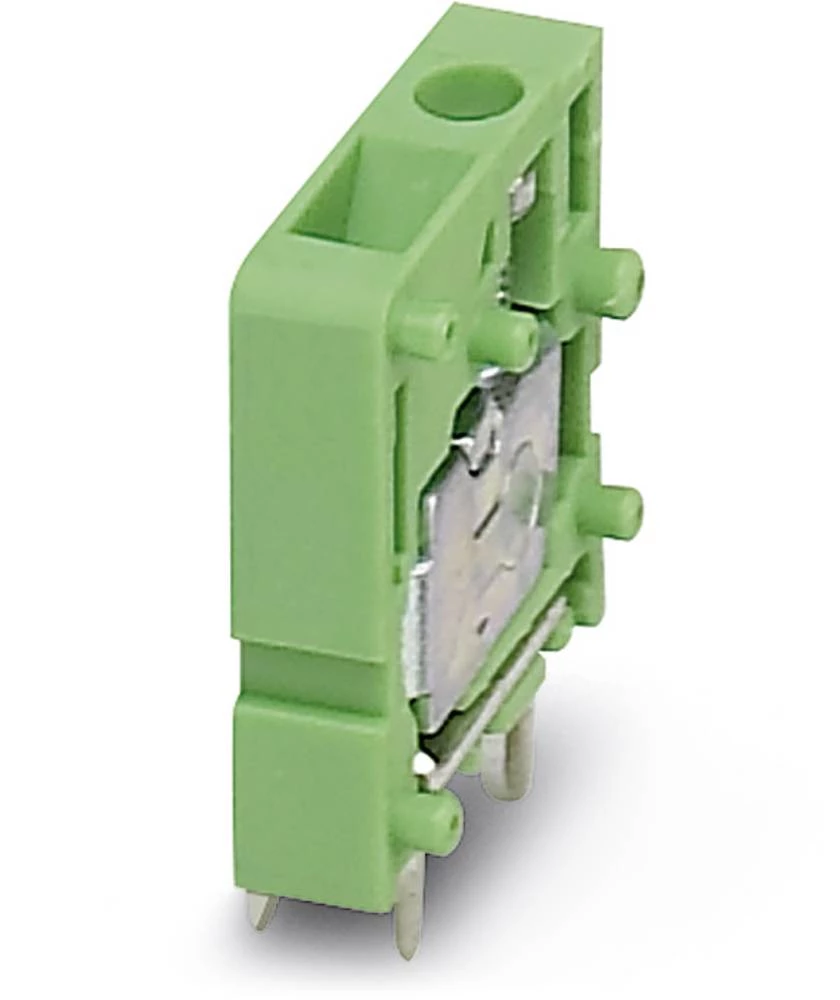

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 7,50 mm

Kontaktni materijal konzerviran

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 320 V

Niz ispred

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Rm 5.00 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip FRONT 2,5-V/SA10-EX

Veza Print

Veza vijčani terminal

Visina 18.50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 7

Broj polova po redu 7

Duljina 13,40 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz SMKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.56 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSP 1,5/ 7-5,08

Veza Print

Veza vijčani terminal

Visina 18.80 mm

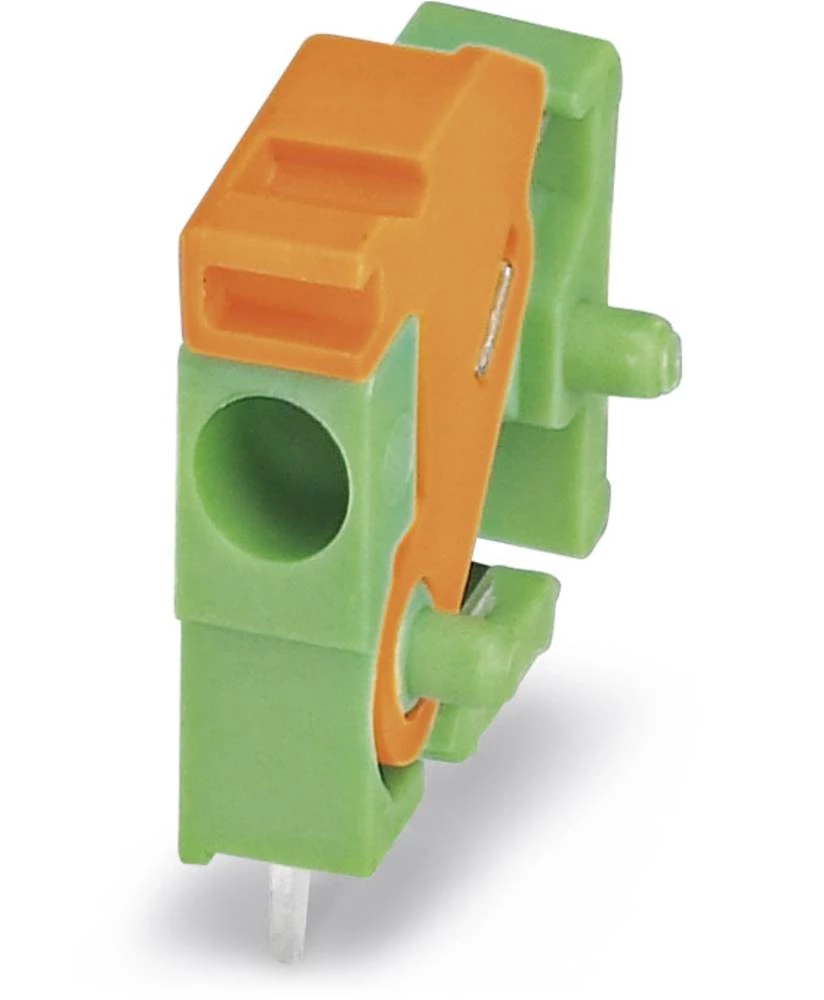

AWG maks. 18

AWG min. 26

Boja proizvođača zelena

Broj polova 1

Broj redaka 1

Duljina 3.81 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 160 V

Niz FFKDS(A)/H

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.00 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 100 kom.

Širina 16.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip FFKDS/H-3,81

Veza opružna kopča

Veza Print

Visina 13.60 mm

AWG maks. 12

AWG min. 24

Broj polova 4

Broj polova po redu 4

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 3/ 4-5,08 BK

Veza Print

Veza vijčani terminal

Visina 20.32 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 9.30 mm

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 320 V

Niz MKDSD

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.35 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSD 1,5/ 4-3,81

Veza Print

Veza vijčani terminal

Visina 15.30 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 4

Duljina 16.30 mm

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz MKKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 19.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKKDS 1/ 4-3,81

Veza Print

Veza vijčani terminal

Visina 17,14 mm

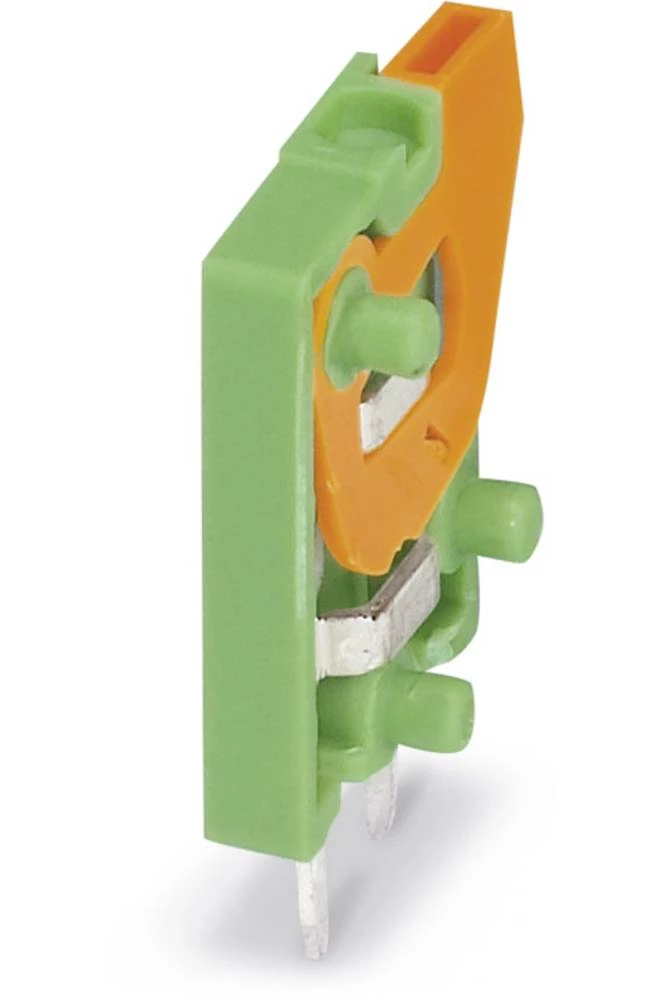

AWG maks. 20

AWG min. 26

Boja proizvođača zelena

Broj polova 1

Broj redaka 1

Duljina 2.54 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz FFKDS(A)/V

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2.54 mm

Sadržaj 250 kom

Širina 16.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip FFKDS/V-2,54

Veza opružna kopča

Veza Print

Visina 12.60 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 200 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 250 kom

Širina 15.23 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 1/ 4-3,81

Veza Print

Veza vijčani terminal

Visina 13.00 mm

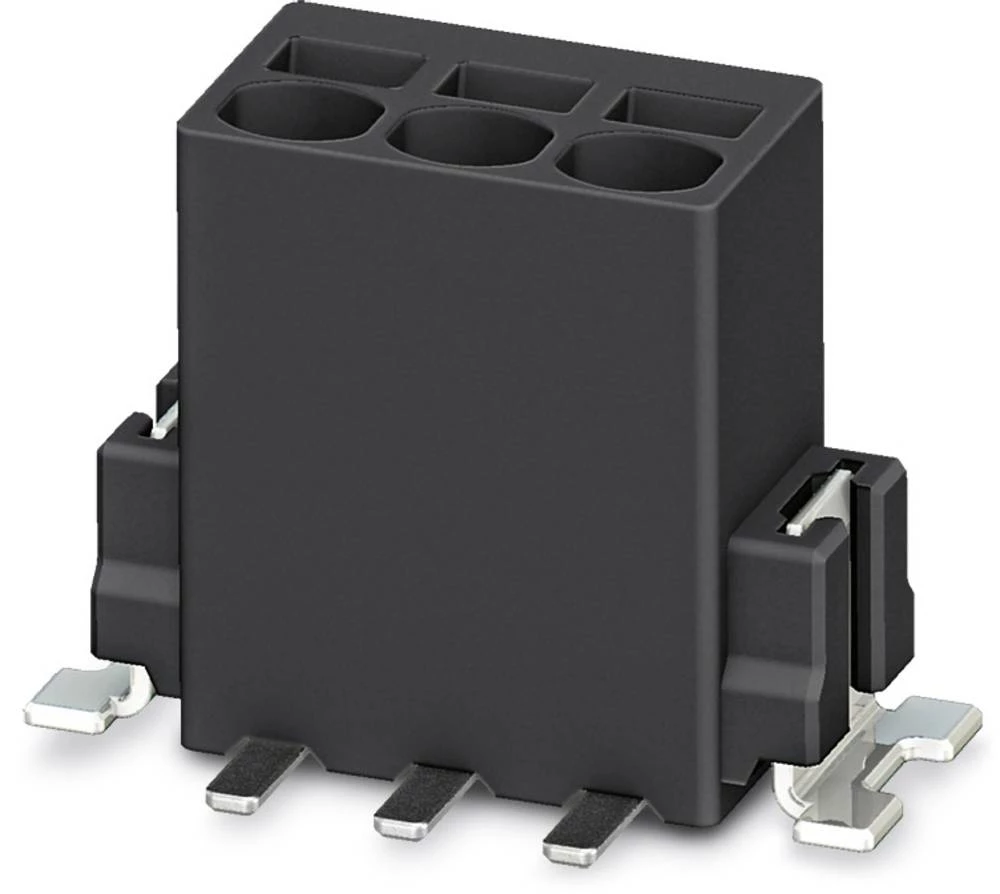

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz PTSM

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 400 kom

Širina 10.30 mm

Tip PTSM 0,5/ 3-2,5-V SMD R44

Veza opružna kopča

Veza Print

Visina 9.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 5

Broj polova po redu 5

Duljina 12.00 mm

Kontaktni materijal konzerviran

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 400 V

Niz SMKDSN

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.40 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSN 1,5/ 5-5,08

Veza Print

Veza vijčani terminal

Visina 14.50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 11.15 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 17.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 1,5/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 16.00 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 100 kom.

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 3/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 18.00 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 5

Broj polova po redu 5

Duljina 9.80 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 250 kom

Širina 27.94 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 1,5/ 5-5,08

Veza Print

Veza vijčani terminal

Visina 17.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKKDSH

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Širina 36.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKKDSH 3/ 2

Veza Print

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Boja proizvođača žuta

Broj polova 2

Broj polova po redu 2

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 3/ 2-B-5,08 GNYE

Veza Print

Veza vijčani terminal

Visina 15.24 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 13,40 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz SMKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 250 kom

Širina 20.32 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSP 1,5/ 4-5,08

Veza Print

Veza vijčani terminal

Visina 18.80 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s CAGECLAMP®

Posebnosti za ugradnju kućišta

Rm 5.00 mm

Sadržaj 100 kom.

Širina 25.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-602/017-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 3.

Broj polova po redu 3.

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Posebnosti s CAGECLAMP®

Rm 5.00 mm

Sadržaj 50 kom.

Širina 30.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-603/017-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Posebnosti s CAGECLAMP®

Rm 5.00 mm

Sadržaj 50 kom.

Širina 35.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip PCB stezaljka 90° 4P 16A RM5 siva

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Posebnosti s CAGECLAMP®

Rm 5.00 mm

Sadržaj 50 kom.

Širina 35.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-604/023-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 5

Broj polova po redu 5

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Posebnosti s CAGECLAMP®

Rm 5.00 mm

Sadržaj 50 kom.

Širina 40.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-605/017-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Posebnosti s CAGECLAMP®

Rm 5.00 mm

Sadržaj 50 kom.

Širina 45.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-606/017-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 6

Broj polova po redu 6

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Posebnosti s CAGECLAMP®

Rm 5.00 mm

Sadržaj 50 kom.

Širina 45.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-606/023-000

Veza opružna kopča

Veza Print

Visina 19.10 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Sivo

Broj polova 8.

Broj polova po redu 8.

Duljina 19.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.08 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 231

Niz 231

Posebnosti s CAGECLAMP®

Rm 5.00 mm

Sadržaj 50 kom.

Širina 55.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-608/017-000

Veza opružna kopča

Veza Print
