Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.40 x 20.80 x 14.90 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 20.80 mm

Tip FK-MCP 1,5/ 4-ST-3,5 BD:1-4Q

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 14.90 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.60 x 15.90 x 13.44 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 7.62 mm

Sadržaj 50 kom.

Širina 15.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBV 2,5/ 2-G-7,62

Ukupan broj polova 2

Veza Print

Visina 13.44 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 17.78 x 25.60 x 23.70 mm

Duljina 17.78 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip MDSTBV 2,5/ 3-G-5,08

Ukupan broj polova 6

Veza Print

Visina 23.70 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.40 x 33.25 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 33.25 mm

Tip MCVW 1,5/ 6-STF-3,81

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 10.40 x 53.83 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 53.83 mm

Tip MCVW 1,5/14-ST-3,81

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

Boja proizvođača crna

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 13.30 x 64.50 x 17.80 mm

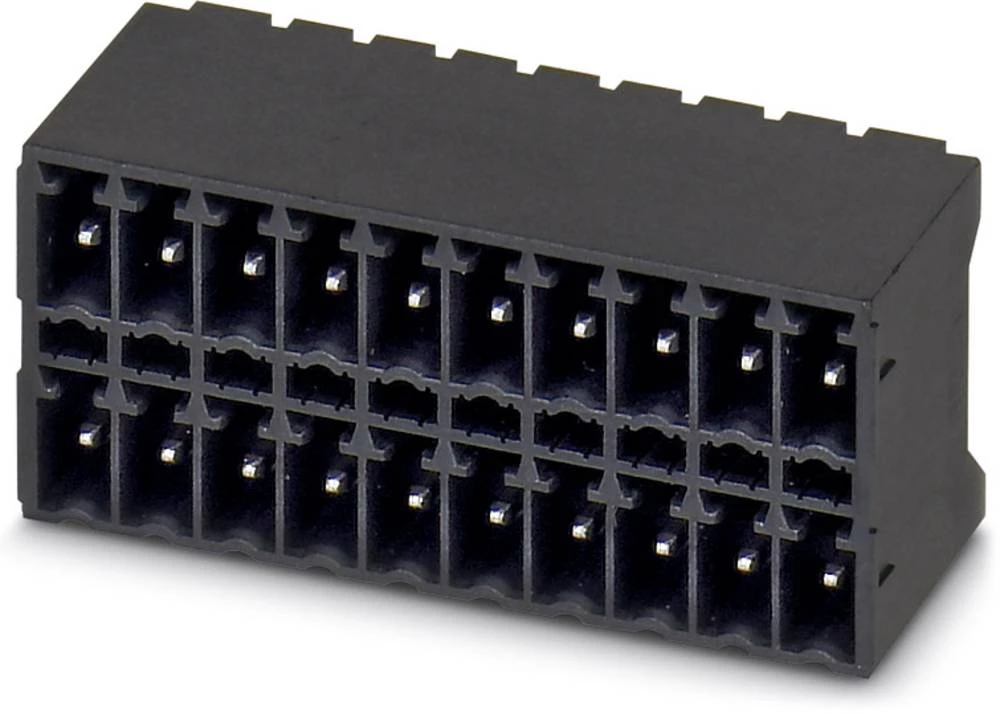

Duljina 13.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCDN

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 64.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCDN 1,5/18-G1-3,5 P26THR

Ukupan broj polova 18

Veza Print

Visina 17.80 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 7.80 x 30.97 x 22.90 mm

Duljina 7.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FMC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 30.97 mm

Tip FMC 1,5/ 8-ST-3,81

Ukupan broj polova 8.

Veza opružna kopča

Veza Utikač

Visina 22.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.49 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.49 mm

Tip MSTB 2,5/ 6-STF-5,08

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10.40 x 30.97 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 30.97 mm

Tip MCVW 1,5/ 8-ST-3,81

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 9.20 x 24.30 x 10.65 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 250 kom

Širina 24.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 1,5/ 4-GF-3,5

Ukupan broj polova 4

Veza Print

Visina 10.65 mm

AWG maks. 16

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.80 x 22.90 x 17.10 mm

Duljina 7.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FMC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 22.90 mm

Tip FMC 1,5/ 2-ST-3,5-RF GY AU

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 17.10 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.90 x 26.20 x 25.00 mm

Duljina 10.90 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKCN

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 26.20 mm

Tip FKCN 2,5/ 5-ST

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 25.00 mm

Boja proizvođača crna

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.00 x 35.56 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTB

Oblikovati Spojnica, vodoravna ugradnja

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.56 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTB 2,5/ 6-G-5,08 BK

Ukupan broj polova 6

Veza Print

Visina 12.10 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 7.80 x 46.20 x 22.90 mm

Duljina 7.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FMC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 46.20 mm

Tip FMC 1,5/13-ST-3,5

Ukupan broj polova 13

Veza opružna kopča

Veza Utikač

Visina 22.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 15.00 x 86.00 x 27.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86.00 mm

Tip FRONT-MSTB 2,5/15-STF-5,08

Ukupan broj polova 15

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 9.20 x 27.80 x 10.65 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 250 kom

Širina 27.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 1,5/ 5-GF-3,5

Ukupan broj polova 5

Veza Print

Visina 10.65 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10.40 x 19.10 x 14.80 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 250 kom

Širina 19.10 mm

Tip MCVW 1,5/ 4-ST-3,5

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 14.80 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.40 x 34.78 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 34.78 mm

Tip MCVW 1,5/ 9-ST-3,81

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10.40 x 28.80 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.80 mm

Tip MCVW 1,5/ 8-ST-3,5

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10.40 x 21.82 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 21.82 mm

Tip MCVW 1,5/ 3-STF-3,81

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 24.84 x 15.50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 320 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.84 mm

Tip MC 1,5/ 3-STF-5,08

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 11.10 x 19.84 x 16.10 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 19.84 mm

Tip MC 1,5/ 5-ST-3,81 AU

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 16.10 mm

AWG maks. 12

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12.20 x 15.00 x 13.15 mm

Duljina 12.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 400 V

Niz PT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 250 kom

Širina 15.00 mm

Tip PT 1,5/ 3-PH-5,0

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 13.15 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 7.25 x 48.49 x 12.70 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 3.81 mm

Sadržaj 100 kom.

Širina 48.49 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 1,5/10-GF-3,81

Ukupan broj polova 10

Veza Print

Visina 12.70 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.10 x 40.87 x 14.40 mm

Duljina 13.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz SMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 40.87 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMC 1,5/ 8-GF-3,81

Ukupan broj polova 8.

Veza Print

Visina 14.40 mm

Broj polova po redu 5

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal Mjed

Maksimalna temperatura +85 °C

Materijal kućišta Nylon 6.6 UL 94V-0

Minimalna temperatura -40 °C

Oblik olovke Kvadratni

Oblikovati zaglavlje igle, ravno

Rm 2,50 mm

Sadržaj 1 kom

Smjer parenja Okomito na tiskanu ploču

Tip 072504-U

Ukupan broj polova 5

Veza Print

Zatik Ø 0.64 mm

AWG maks. 24

AWG min. 24

Broj polova po redu 10

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal Mjed

Maksimalna temperatura +85 °C

Materijal kućišta Nylon 6.6 UL 94V-0

Minimalna temperatura -40 °C

Oblikovati traka za utičnice, ravna

Prikladno za (detalji) 24

Rm 2,50 mm

Sadržaj 1 kom

Širina 25.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip 072508-O

Ukupan broj polova 10

Veza Kabal, ogoljeni kraj
