Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Broj polova po redu 8.

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal Mjed

Maksimalna temperatura +85 °C

Materijal kućišta Nylon 6.6 UL 94V-0

Minimalna temperatura -40 °C

Oblik olovke Kvadratni

Oblikovati zaglavlje igle, ravno

Rm 2,50 mm

Sadržaj 1 kom

Smjer parenja Okomito na tiskanu ploču

Tip 072506-U

Ukupan broj polova 8.

Veza Print

Zatik Ø 0.64 mm

AWG maks. 24

AWG min. 24

Broj polova po redu 2

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal Mjed

Maksimalna temperatura +85 °C

Materijal kućišta Nylon 6.6 UL 94V-0

Minimalna temperatura -40 °C

Oblikovati traka za utičnice, ravna

Prikladno za (detalji) 24

Rm 2,50 mm

Sadržaj 1 kom

Širina 5,50 mm

Smjer parenja Okomito na tiskanu ploču

Tip 072500-O

Ukupan broj polova 2

Veza Kabal, ogoljeni kraj

Broj polova po redu 2

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal Mjed

Maksimalna temperatura +85 °C

Materijal kućišta Nylon 6.6 UL 94V-0

Minimalna temperatura -40 °C

Oblik olovke Kvadratni

Oblikovati zaglavlje igle, ravno

Rm 2,50 mm

Sadržaj 1 kom

Smjer parenja Okomito na tiskanu ploču

Tip 072500-U

Ukupan broj polova 2

Veza Print

Zatik Ø 0.64 mm

Broj polova po redu 2

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal Mjed

Maksimalna temperatura +85 °C

Materijal kućišta Nylon 6.6 UL 94V-0

Minimalna temperatura -40 °C

Oblik olovke Kvadratni

Oblikovati Zaglavlje igle, pod kutom

Rm 2,50 mm

Sadržaj 1 kom

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 072501-U

Ukupan broj polova 2

Veza Print

Zatik Ø 0.64 mm

Broj polova po redu 10

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal Mjed

Maksimalna temperatura +85 °C

Materijal kućišta Nylon 6.6 UL 94V-0

Minimalna temperatura -40 °C

Oblik olovke Kvadratni

Oblikovati zaglavlje igle, ravno

Rm 2,50 mm

Sadržaj 1 kom

Smjer parenja Okomito na tiskanu ploču

Tip 072508-U

Ukupan broj polova 10

Veza Print

Zatik Ø 0.64 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10.50 x 16.10 x 11.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 16.10 mm

Tip MC 1,5/ 3-ST-3,5 AU

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 31.27 x 17.90 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

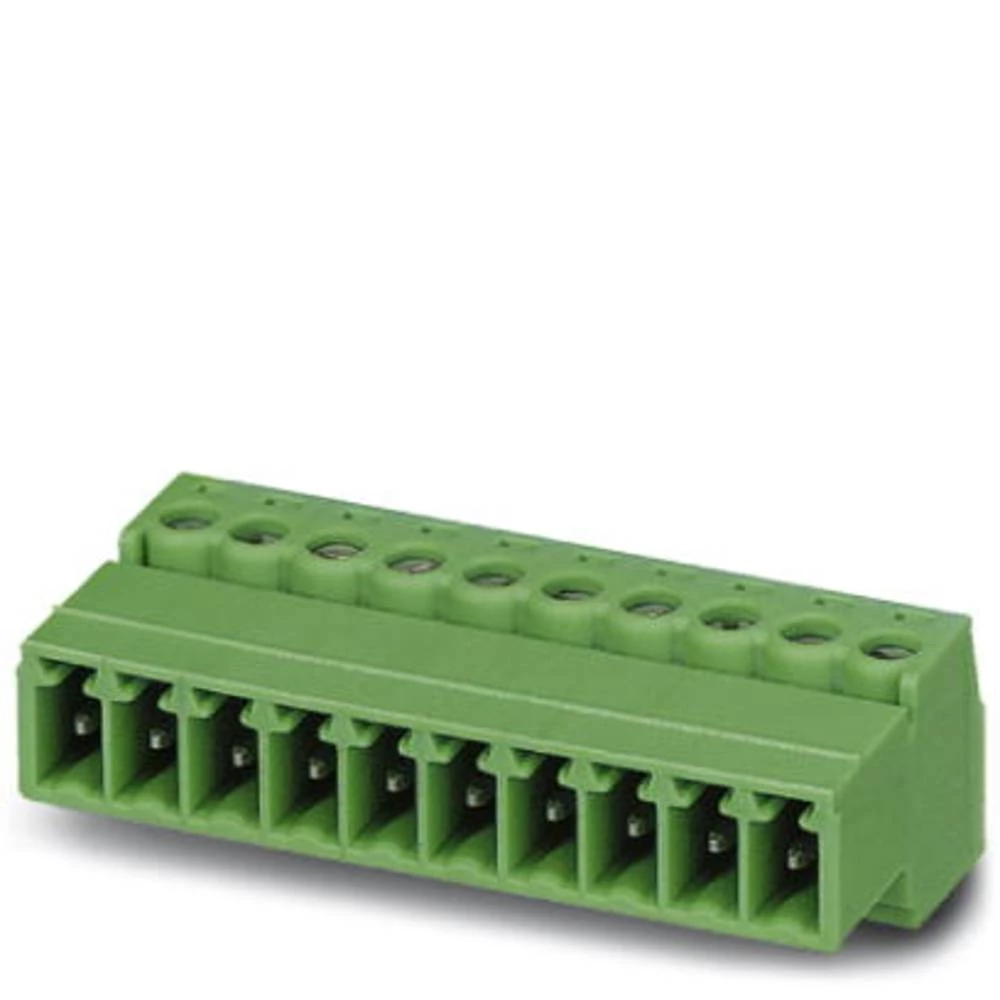

Niz IMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti za izlaze sigurne za prste

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.27 mm

Tip IMC 1,5/ 8-ST-3,81

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 17.90 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.41 x 16.10 x 11.10 mm

Duljina 8.41 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 16.10 mm

Tip MC 1,5/ 2-ST-3,81 BK

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 7.25 x 24.30 x 12.70 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 250 kom

Širina 24.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 1,5/ 4-GF-3,5

Ukupan broj polova 4

Veza Print

Visina 12.70 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.10 x 21.82 x 16.10 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 21.82 mm

Tip MC 1,5/ 3-STF-3,81 AU

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 16.10 mm

AWG maks. 16

AWG min. 26

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.40 x 20.80 x 18.40 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FK-MCP

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 20.80 mm

Tip FK-MCP 1,5/ 5-ST-3,5 GY NZ5077

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 18.40 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.10 x 16.63 x 14.40 mm

Duljina 13.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz SMC

Oblikovati Spojnica, vodoravna ugradnja

Rm 3.81 mm

Sadržaj 250 kom

Širina 16.63 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMC 1,5/ 4-G-3,81

Ukupan broj polova 4

Veza Print

Visina 14.40 mm

Boja proizvođača crna

Broj polova po redu 20

Broj redaka 2

Dim. (D x Š x V) 11.60 x 77.00 x 12.80 mm

Duljina 11.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DMC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 77.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip DMC 1,5/20-G1F-3,5-LR P20THR

Ukupan broj polova 40.

Veza Print

Visina 12.80 mm

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 7.25 x 56.11 x 12.70 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 3.81 mm

Sadržaj 50 kom.

Širina 56.11 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 1,5/12-GF-3,81

Ukupan broj polova 12

Veza Print

Visina 12.70 mm

AWG maks. 20

AWG min. 22

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12.22 x 22.30 x 12.90 mm

Duljina 12.22 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 0 mm²

Minimalni presjek 0.34 mm²

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 200 V

Niz QC

Oblikovati konektor, ravni

Posebnosti s priključkom za pomicanje izolacije (IDC)

Rm 3.81 mm

Sadržaj 50 kom.

Širina 22.30 mm

Tip QC 0,5/ 3-ST-3,81 BK

Ukupan broj polova 3.

Veza Schneid-Klemm

Visina 12.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.60 x 41.00 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 41.00 mm

Tip MVSTBR 2,5/ 8-ST

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 11.10 x 17.30 x 16.10 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 250 kom

Širina 17.30 mm

Tip MC 1,5/ 2-STF-3,5

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 16.10 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.25 x 12.60 x 11.20 mm

Duljina 7.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 12.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 1,5/ 2-G-3,5-RN

Ukupan broj polova 2

Veza Print

Visina 11.20 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.60 x 27.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5 mm

Sadržaj 250 kom

Širina 27.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/ 5-G

Ukupan broj polova 5

Veza Print

Visina 15.90 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 7.80 x 66.30 x 22.90 mm

Duljina 7.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

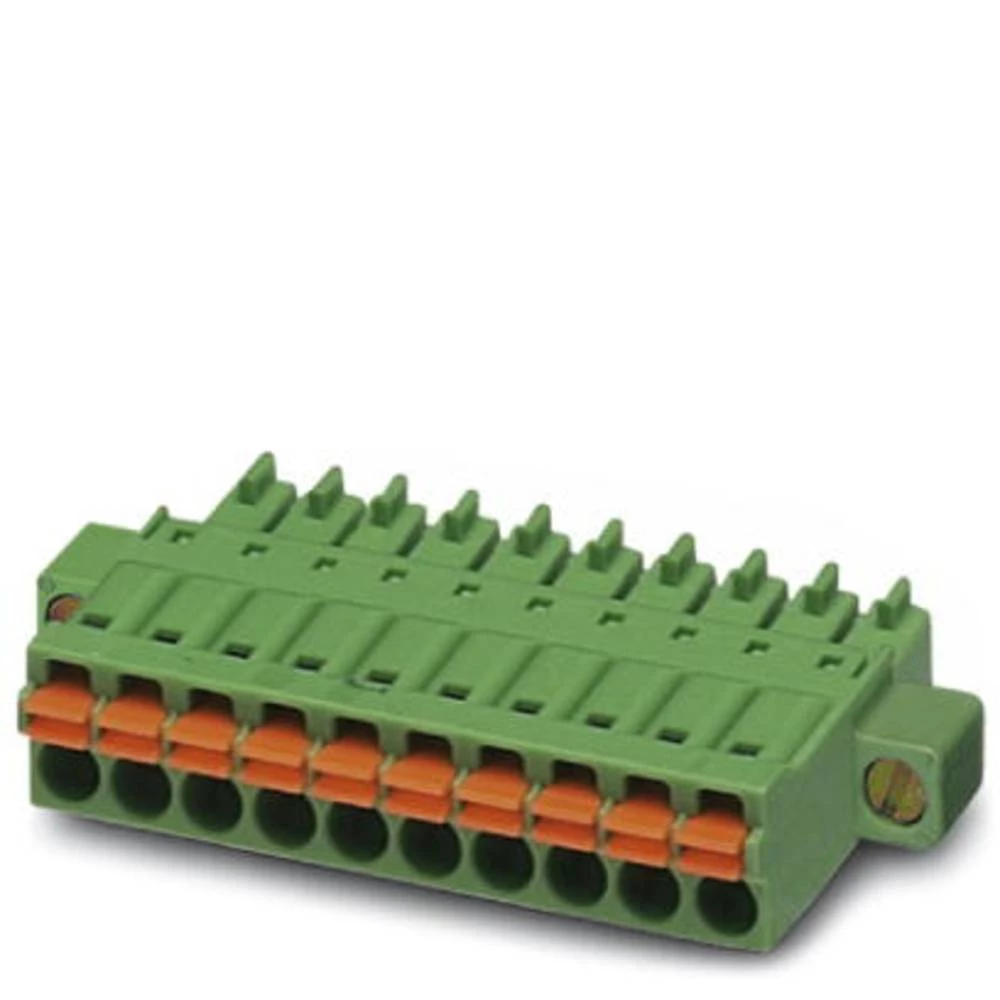

Niz FMC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 66.30 mm

Tip FMC 1,5/16-STF-3,5

Ukupan broj polova 16

Veza opružna kopča

Veza Utikač

Visina 22.90 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 11.20 x 22.90 x 16.00 mm

Duljina 11.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FMCD

Oblikovati konektor, ravni

Posebnosti 2 kata

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 22.90 mm

Tip FMCD 1,5/ 3-ST-3,5

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 16.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 15.00 x 27.20 x 19.80 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 27.20 mm

Tip FRONT-MSTB 2,5/ 2-STF

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 19.80 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.40 x 21.80 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 21.80 mm

Tip MCVW 1,5/ 6-ST-3,5

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 11.10 x 19.76 x 15.50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 320 V

Niz MC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 19.76 mm

Tip MC 1,5/ 2-STF-5,08

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.41 x 21.70 x 12.30 mm

Duljina 8.41 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FRONT-MC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 250 kom

Širina 21.70 mm

Tip FRONT-MC 1,5/ 2-ST-3,81

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 12.30 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.30 x 31.27 x 21.70 mm

Duljina 12.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz FRONT-MC

Oblikovati konektor, ravni

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.27 mm

Tip FRONT-MC 1,5/ 8-ST-3,81

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 21.70 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 10.40 x 35.80 x 19.10 mm

Duljina 10.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.80 mm

Tip MCVR 1,5/10-ST-3,5

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 19.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.00 x 111.72 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

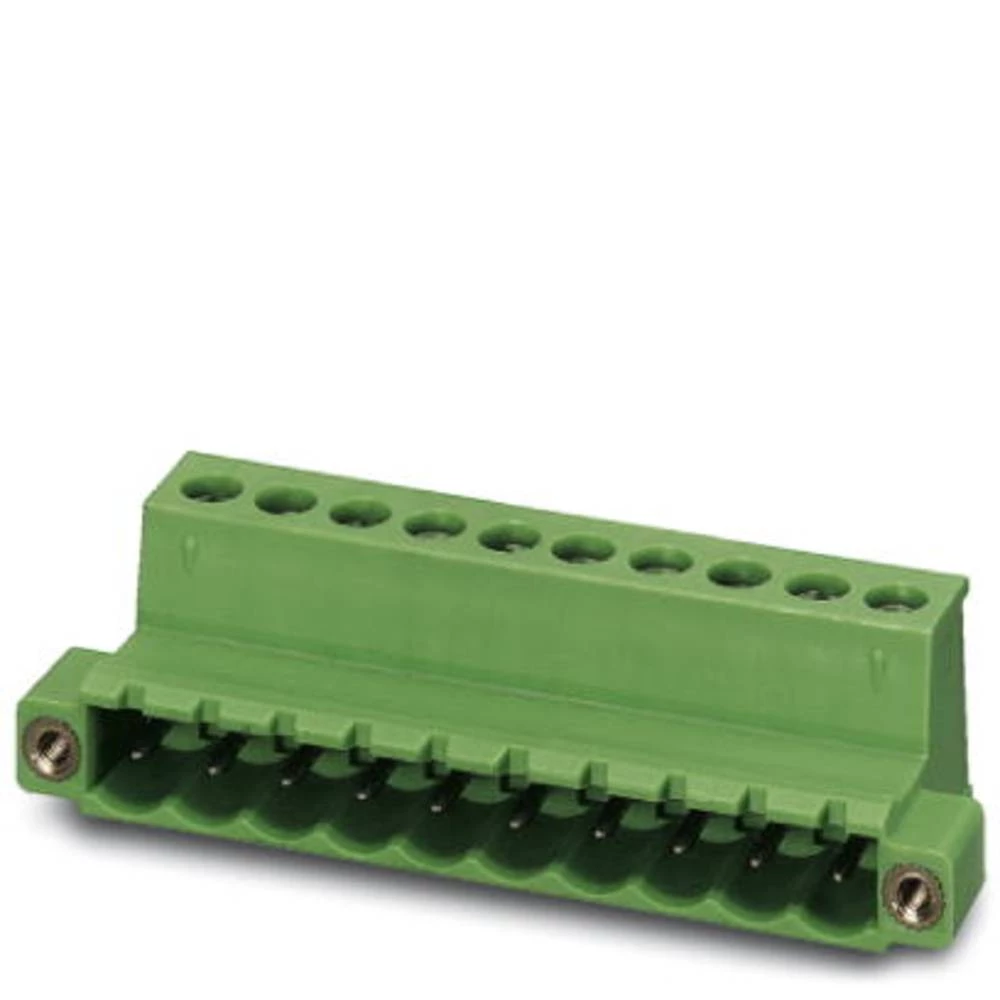

Niz IC

Oblikovati utikač, kutni

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 111.72 mm

Tip IC 2,5/20-STGF-5,08

Ukupan broj polova 20

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm
