Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.60 x 62.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 50 kom.

Širina 62.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5 HC/12-G

Ukupan broj polova 12

Veza Print

Visina 15.90 mm

AWG maks. 10

AWG min. 24

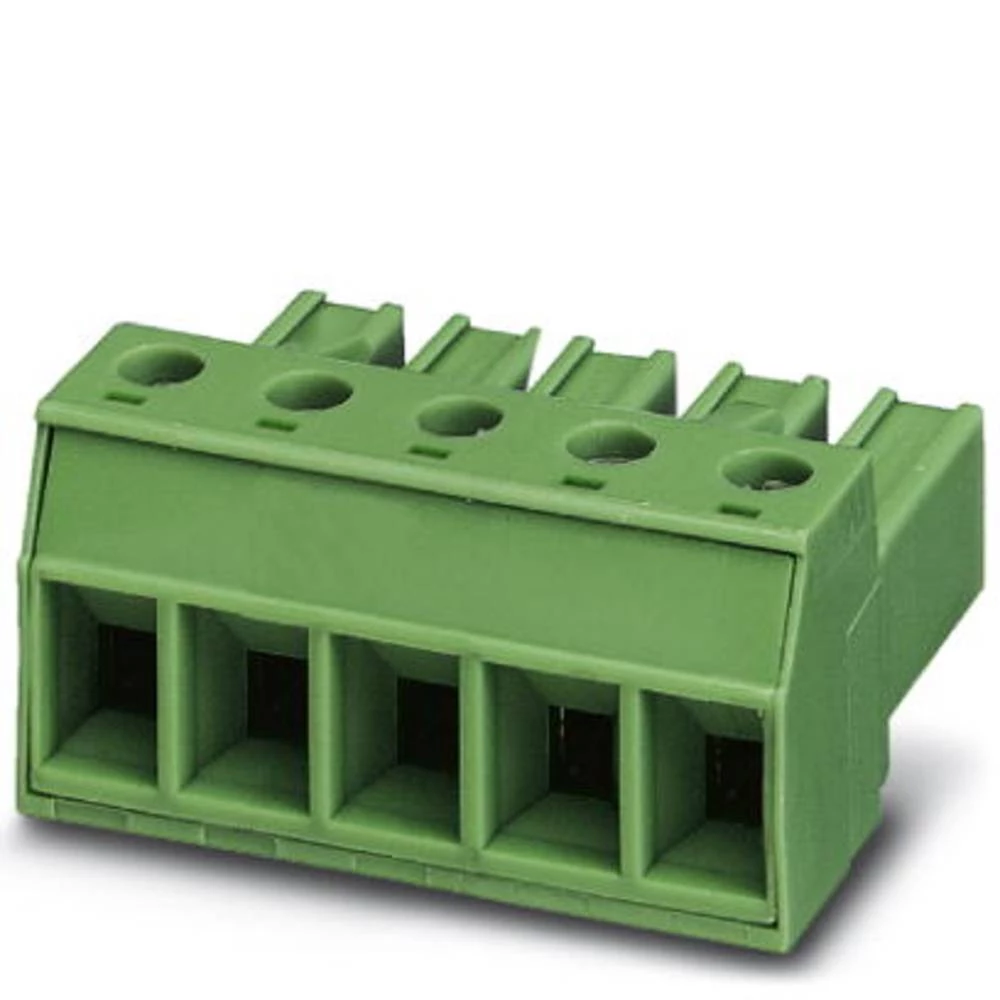

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 18.10 x 53.32 x 30.70 mm

Duljina 18.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 4 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 53.32 mm

Tip PC 4/ 5-STF-7,62

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 30.70 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 19.70 x 35.30 x 22.81 mm

Duljina 19.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 35.30 mm

Tip PC 5/ 3-ST1-7,62

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 22.81 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.00 x 44.96 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 44.96 mm

Tip MSTB 2,5 HC/ 7-STF-5,08

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 18.10 x 68.56 x 30.70 mm

Duljina 18.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 4 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 68.56 mm

Tip PC 4/ 7-STF-7,62

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 30.70 mm

AWG maks. 12

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 17.50 x 30.26 x 21.00 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 1000 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 30.26 mm

Tip GMSTB 2,5 HCV/ 4-ST-7,62

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 21.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 34.80 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 34.80 mm

Tip MSTB 2,5 HC/ 5-STF-5,08

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 18.10 x 83.80 x 30.70 mm

Duljina 18.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 4 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 83.80 mm

Tip PC 4/ 9-STF-7,62

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 30.70 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 8.60 x 60.96 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 60.96 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5 HC/10-GF-5,08

Ukupan broj polova 10

Veza Print

Visina 15.90 mm

AWG maks. 8.

AWG min. 18

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 27.55 x 60.00 x 39.00 mm

Duljina 27.55 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Maksimalni presjek 10 mm²

Minimalni presjek 0.75 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Rm 10.16 mm

Sadržaj 50 kom.

Širina 60.00 mm

Tip PC 6/ 6-ST-10,16

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 39.00 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 18.10 x 60.94 x 30.70 mm

Duljina 18.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 4 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 60.94 mm

Tip PC 4/ 8-ST-7,62

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 30.70 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 19.70 x 38.63 x 35.30 mm

Duljina 19.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti s karabinom

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 38.63 mm

Tip PC 5/ 4-STCL1-7,62

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 35.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 27.00 x 17.24 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz FKIC

Oblikovati čep, ravno

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 27.00 mm

Tip FKIC 2,5 HC/ 3-ST-5,08

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 17.24 mm

AWG maks. 8.

AWG min. 18

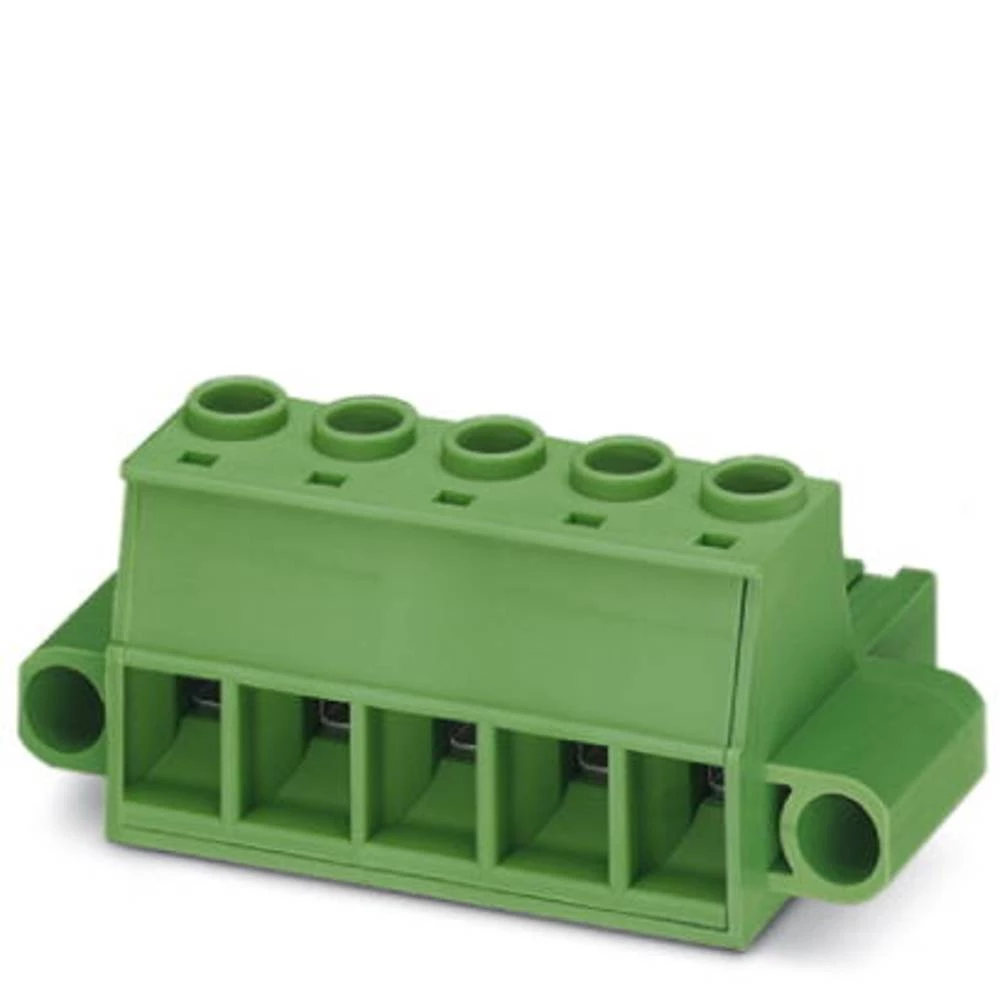

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 27.55 x 68.56 x 39.00 mm

Duljina 27.55 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Maksimalni presjek 10 mm²

Minimalni presjek 0.75 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 10.16 mm

Sadržaj 50 kom.

Širina 68.56 mm

Tip PC 6/ 5-STF-10,16

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 39.00 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 19.70 x 68.53 x 35.30 mm

Duljina 19.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 68.53 mm

Tip PC 5/ 9-ST1-7,62

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 35.30 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12.00 x 17.24 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTBA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 17.24 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBA 2,5 HC/ 3-G-5,08

Ukupan broj polova 3.

Veza Print

Visina 12.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.00 x 35.56 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.56 mm

Tip MSTB 2,5 HC/ 7-ST-5,08 BD:NZSO

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.30 x 50.00 x 30.46 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PCV

Oblikovati utikač, ugradnja vertikalno

Rm 7.62 mm

Sadržaj 50 kom.

Širina 50.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip PCV 4/ 4-G-7,62

Ukupan broj polova 4

Veza Print

Visina 30.46 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 76.18 x 50.00 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PCV

Oblikovati utikač, ugradnja vertikalno

Rm 7.62 mm

Sadržaj 50 kom.

Širina 76.18 mm

Smjer parenja Okomito na tiskanu ploču

Tip PCV 4/10-G-7,62

Ukupan broj polova 10

Veza Print

Visina 50.00 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10.20 x 22.60 x 17.24 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz ICV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 22.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip ICV 2,5 HC/ 3-G-5,08

Ukupan broj polova 3.

Veza Print

Visina 17.24 mm

AWG maks. 8.

AWG min. 18

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 27.55 x 48.24 x 39.00 mm

Duljina 27.55 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Maksimalni presjek 10 mm²

Minimalni presjek 0.75 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 10.16 mm

Sadržaj 50 kom.

Širina 48.24 mm

Tip PC 6/ 3-STF-10,16

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 39.00 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 19.70 x 38.05 x 35.30 mm

Duljina 19.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 38.05 mm

Tip PC 5/ 5-ST1-7,62

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 35.30 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 18.10 x 30.70 x 22.84 mm

Duljina 18.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 4 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 30.70 mm

Tip PC 4/ 3-ST-7,62

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 22.84 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.60 x 15.90 x 12.16 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 15.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5 HC/ 2-G-5,08

Ukupan broj polova 2

Veza Print

Visina 12.16 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 50 kom.

Širina 20.00 mm

Tip MSTBT 2,5 HC/ 4-ST

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 18.10 x 60.94 x 30.70 mm

Duljina 18.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 4 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 630 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 60.94 mm

Tip PC 4/ 6-STF-7,62

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 30.70 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 19.70 x 35.30 x 30.43 mm

Duljina 19.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 35.30 mm

Tip PC 5/ 4-ST1-7,62

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 30.43 mm
