Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12.00 x 65.32 x 18.20 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTBVA

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5.08 mm

Sadržaj 50 kom.

Širina 65.32 mm

Tip DFK-MSTBVA 2,5/ 7-GF-5,08

Ukupan broj polova 7

Veza Print

Visina 18.20 mm

Broj polova po redu 5

Broj redaka 1

Duljina 26.00 mm

Konektorski sustav žica do ploče

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz ST

Oblikovati Konektor, ugradnja horizontalna

Rm 5.20 mm

Sadržaj 50 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip ST 2,5-PCB/ 5-G-5,2

Ukupan broj polova 5

Veza Print

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 16.20 x 56.30 x 29.40 mm

Duljina 16.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

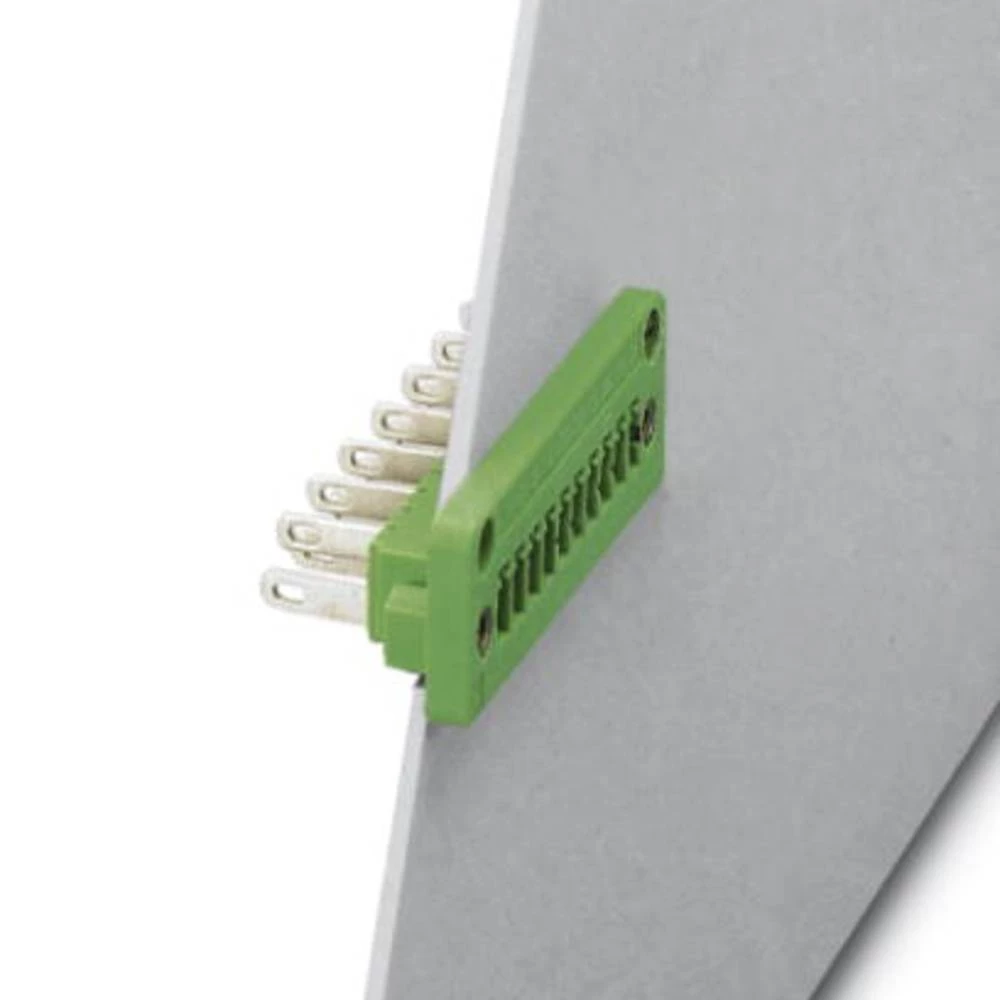

Niz DFK-MC

Oblikovati utičnica, instalacija

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 3.81 mm

Sadržaj 50 kom.

Širina 56.30 mm

Tip DFK-MC 1,5/11-GF-3,81

Ukupan broj polova 11

Veza Let iglica

Visina 29.40 mm

Broj polova po redu 3.

Broj redaka 1

Duljina 15.60 mm

Konektorski sustav žica do ploče

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz ST

Oblikovati Konektor, ugradnja horizontalna

Rm 5.20 mm

Sadržaj 50 kom.

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip ST 2,5-PCB/ 3-G-5,2

Ukupan broj polova 3.

Veza Print

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 22.10 x 27.20 x 22.86 mm

Duljina 22.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

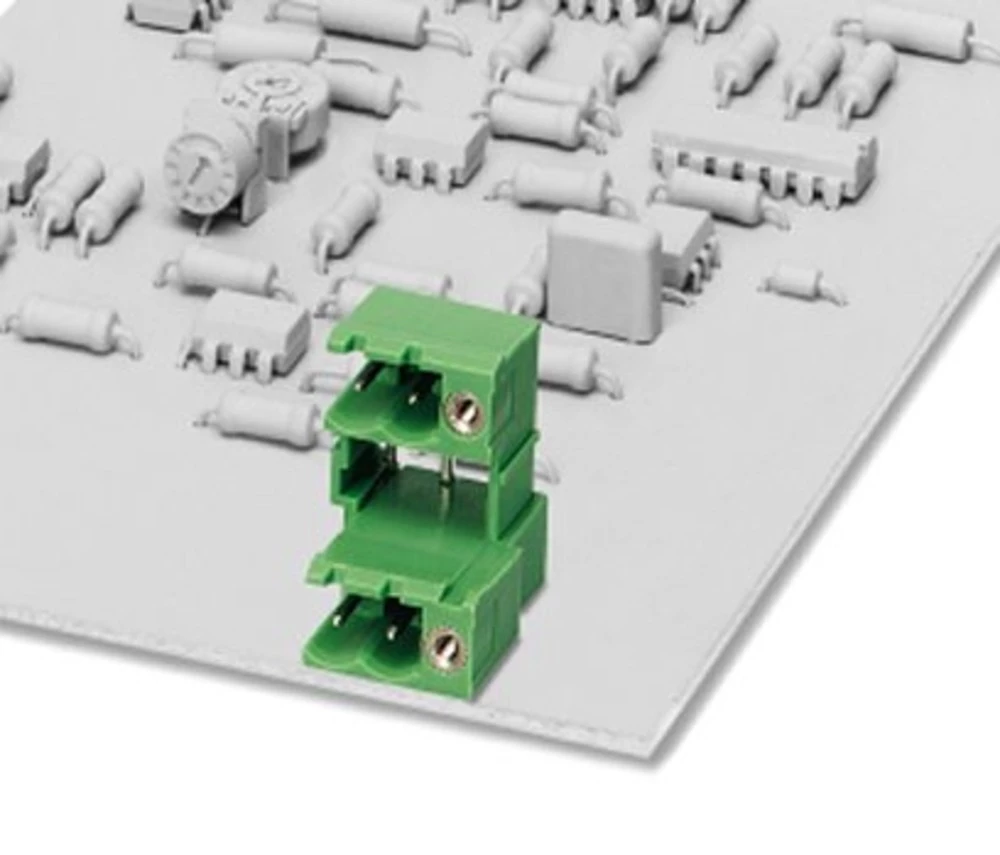

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 27.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/ 3-GFR-5,08

Ukupan broj polova 6

Veza Print

Visina 22.86 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 14.80 x 21.00 x 17.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti za THR lemljeni spoj

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 200 kom.

Širina 21.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2091-1422/205-000

Ukupan broj polova 2

Veza Print

Visina 17.50 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 18.30 x 24.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 36 A

Nazivna struja - zaokruženo 36 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 200 kom.

Širina 24.70 mm

Smjer parenja Okomito na tiskanu ploču

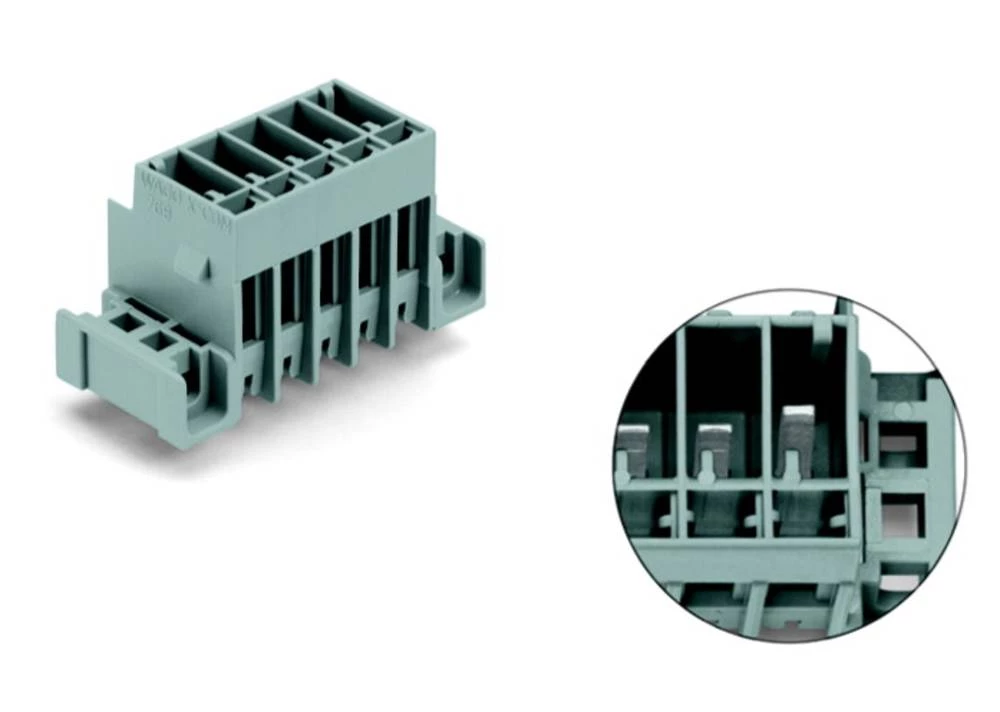

Tip 769-632/003-036

Ukupan broj polova 2

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 18.30 x 24.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 200 kom.

Širina 24.70 mm

Smjer parenja Okomito na tiskanu ploču

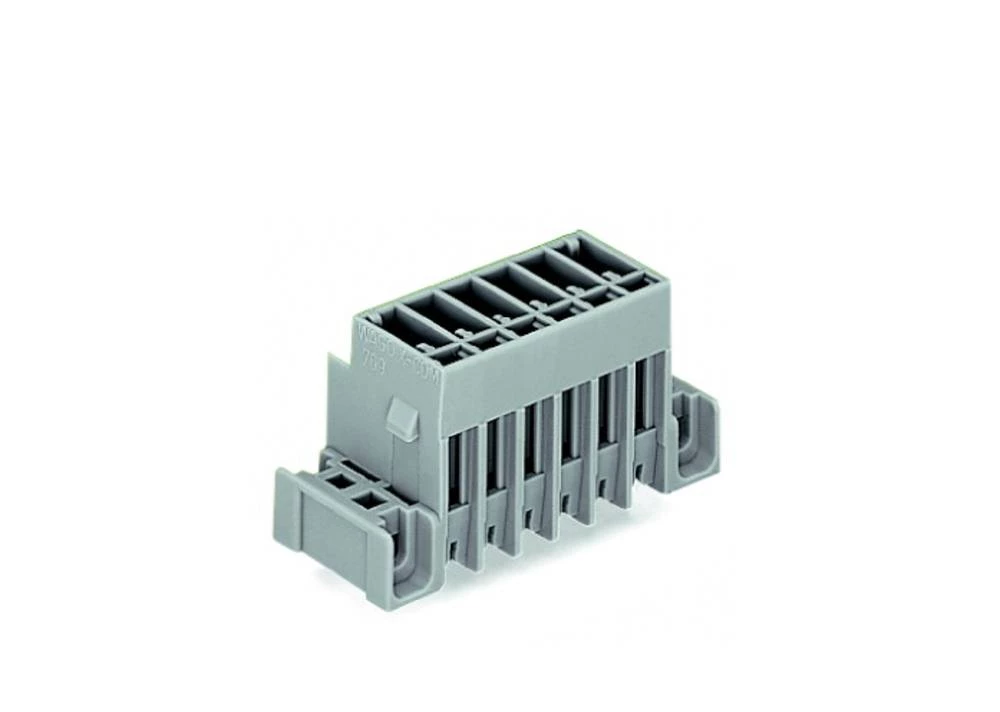

Tip 769-632/003-000

Ukupan broj polova 2

Veza Print

Visina 22.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 19.50 x 61.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 25 kom.

Širina 61.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-112/008-000

Ukupan broj polova 12

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 19.50 x 31.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 50 kom.

Širina 31.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

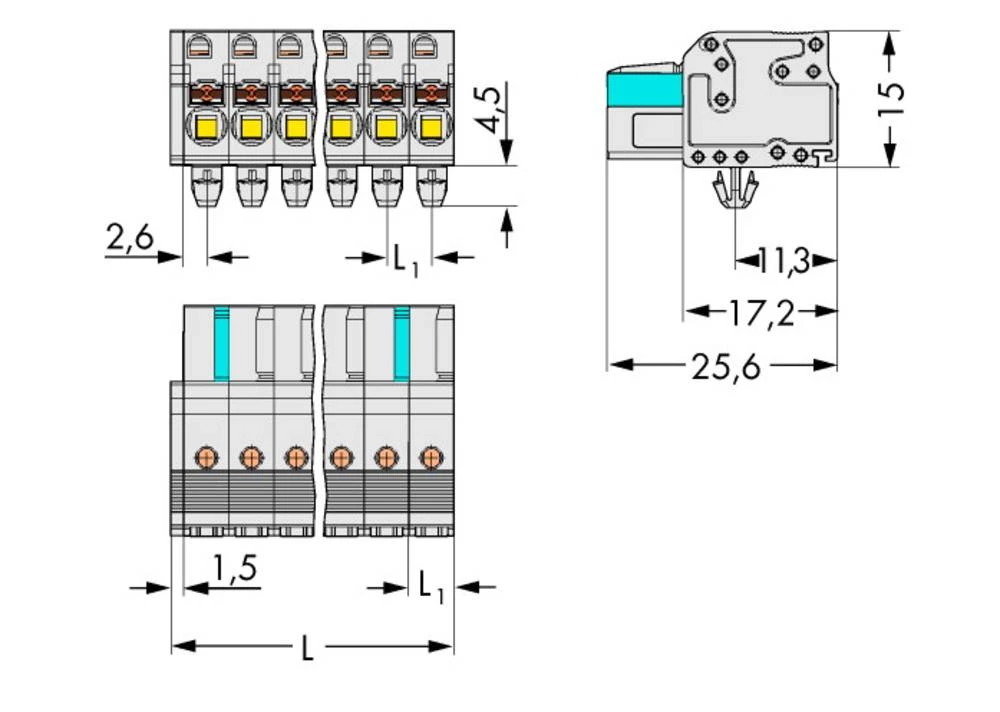

Tip 2721-106/008-000

Ukupan broj polova 6

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.40 x 27.50 x 16.20 mm

Duljina 13,40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati zaglavlje igle, ravno

Posebnosti za THR lemljeni spoj

Rm 7,50 mm

Sadržaj 100 kom.

Širina 27.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2092-3174/200-000

Ukupan broj polova 4

Veza opružna kopča

Veza Print

Visina 16.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 16.50 x 25.60 x 19.50 mm

Duljina 16.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 100 kom.

Širina 25.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-103/008-000

Ukupan broj polova 3.

Veza opružna kopča

Veza Print

Visina 19.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 19.50 x 71.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 25 kom.

Širina 71.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-114/008-000

Ukupan broj polova 14

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 19.50 x 81.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 25 kom.

Širina 81.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-116/008-000

Ukupan broj polova 16

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 19.50 x 41.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktna površina konzerviran

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 5 mm

Sadržaj 50 kom.

Širina 41.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-108/008-000

Ukupan broj polova 8.

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 19.50 x 46.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 50 kom.

Širina 46.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-109/008-000

Ukupan broj polova 9

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 19.50 x 51.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 50 kom.

Širina 51.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-110/008-000

Ukupan broj polova 10

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 19.50 x 26.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 5 mm

Sadržaj 100 kom.

Širina 26.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

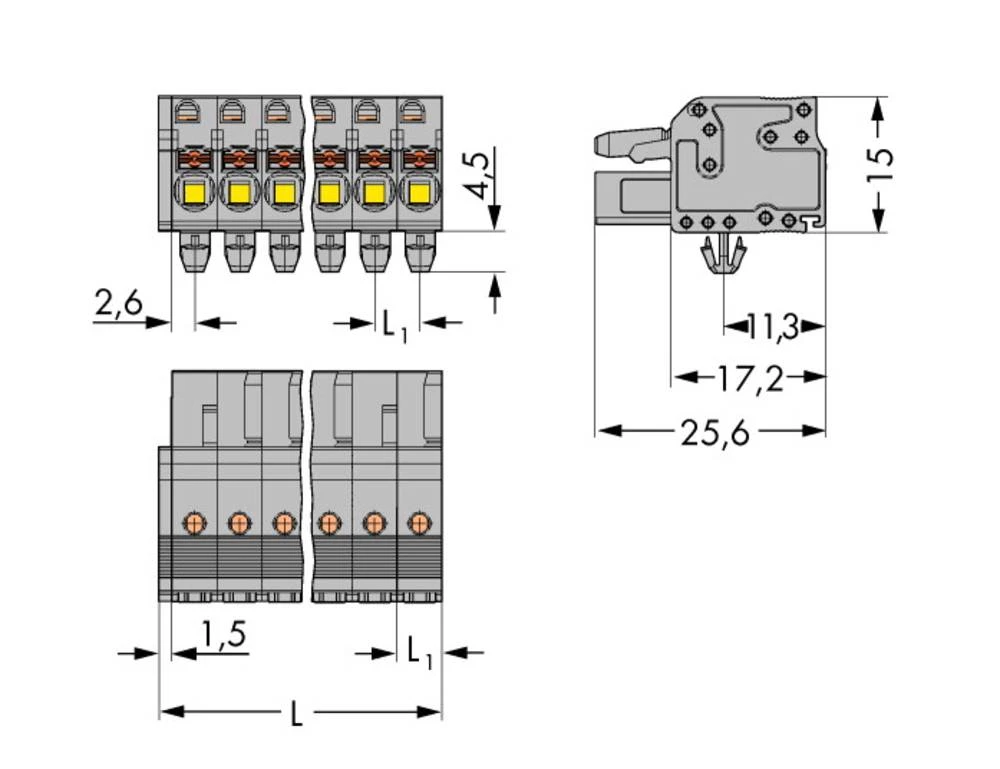

Tip 2231-105/008-000

Ukupan broj polova 5

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 19.50 x 101.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Rm 5 mm

Sadržaj 25 kom.

Širina 101.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-120/008-000

Ukupan broj polova 20

Veza opružna kopča

Veza Print

Visina 25.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 14.40 x 32.20 x 21.90 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 5 mm

Sadržaj 100 kom.

Širina 32.20 mm

Smjer parenja Okomito na tiskanu ploču

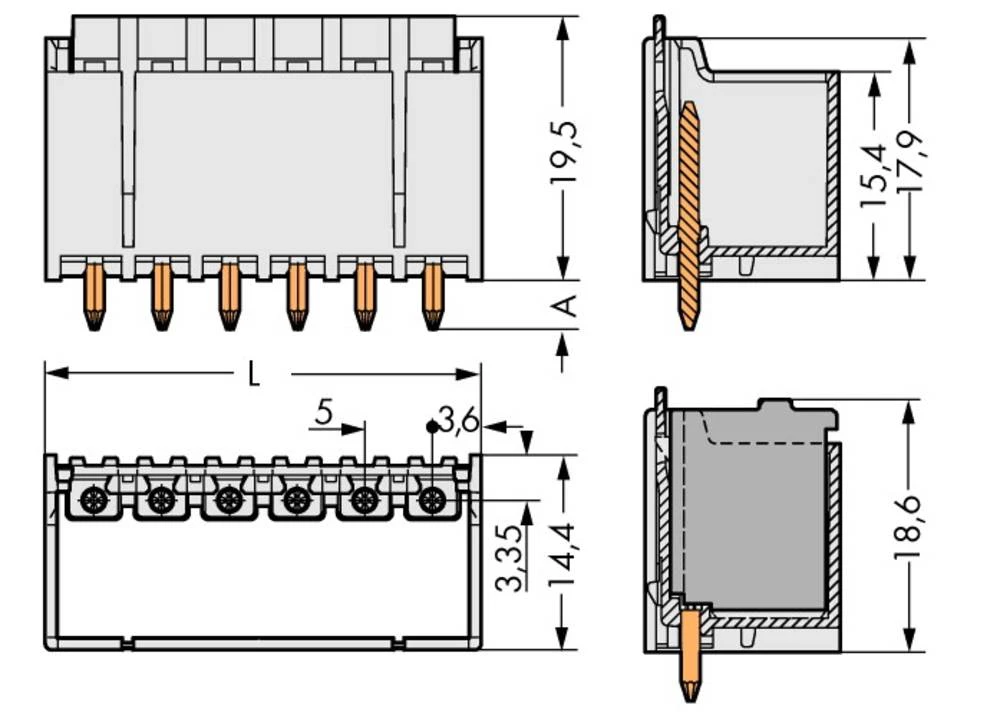

Tip 2092-1406/200-000

Ukupan broj polova 6

Veza Print

Visina 21.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.40 x 31.50 x 19.90 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati utikač, ugradnja vertikalno

Posebnosti za THR lemljeni spoj

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 200 kom.

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2091-1405/205-000

Ukupan broj polova 5

Veza Print

Visina 19.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.40 x 31.50 x 21.10 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati utikač, ugradnja vertikalno

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 200 kom.

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

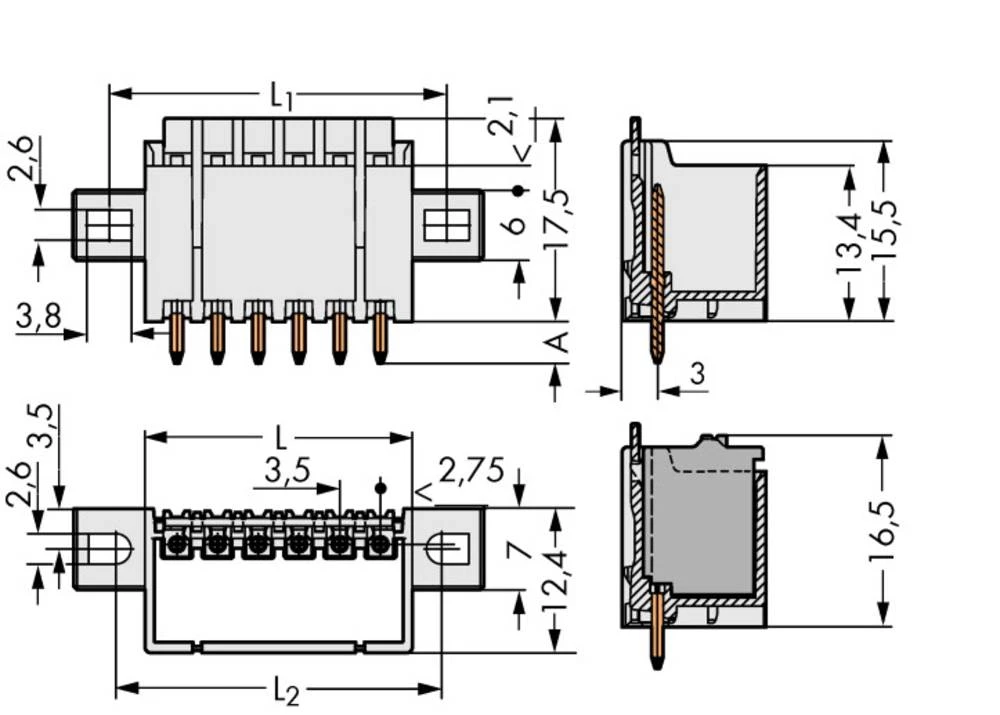

Tip 2091-1405/005-000

Ukupan broj polova 5

Veza Print

Visina 21.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 15.00 x 98.02 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 10 kom.

Širina 98.02 mm

Tip 2231-319/026-000

Ukupan broj polova 19

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 19.50 x 96.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 5 mm

Sadržaj 10 kom.

Širina 96.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-119/008-000

Ukupan broj polova 19

Veza opružna kopča

Visina 25.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.80 x 24.50 x 17.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti za THR lemljeni spoj

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 200 kom.

Širina 24.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

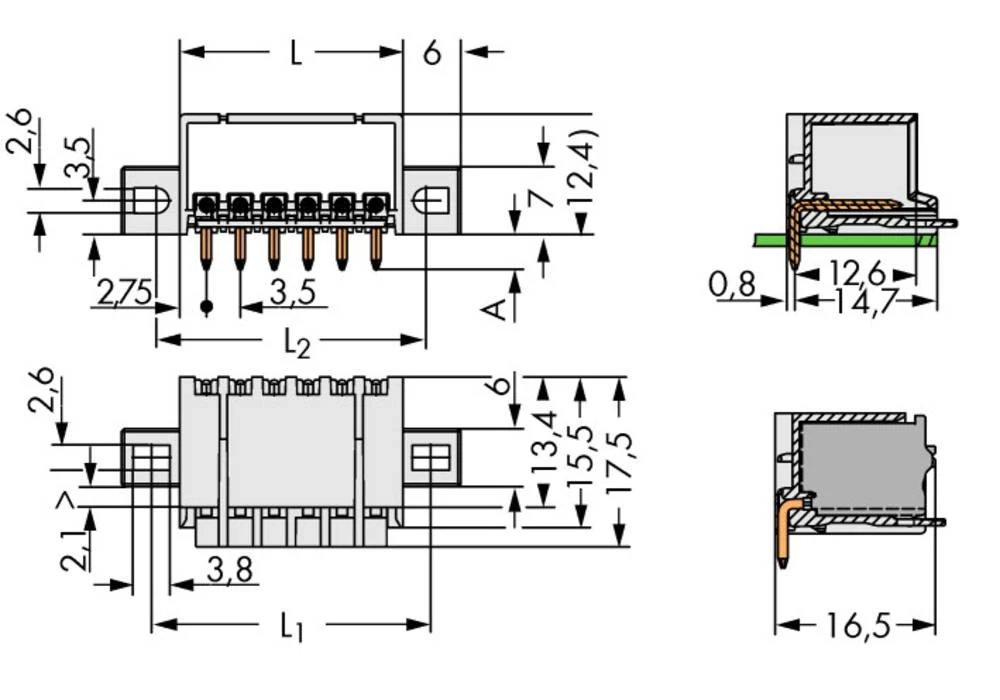

Tip 2091-1423/205-000

Ukupan broj polova 3.

Veza Print

Visina 17.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 19.50 x 98.02 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 10 kom.

Širina 98.02 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-319/008-000

Ukupan broj polova 19

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.00 x 101.50 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231
