Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 18.30 x 38.60 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 50 kom.

Širina 38.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 769-667

Ukupan broj polova 7

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 18.30 x 78.60 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 25 kom.

Širina 78.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 769-675

Ukupan broj polova 15

Veza Print

Visina 22.20 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 18.30 x 84.70 x 40.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 4 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 500 V

Niz 769

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 10 kom.

Širina 84.70 mm

Tip 769-614/004-000

Ukupan broj polova 14

Veza opružna kopča

Visina 40.20 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 16.80 x 29.70 x 19.50 mm

Duljina 16.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati Spojnica, vodoravna ugradnja

Rm 7,50 mm

Sadržaj 100 kom.

Širina 29.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

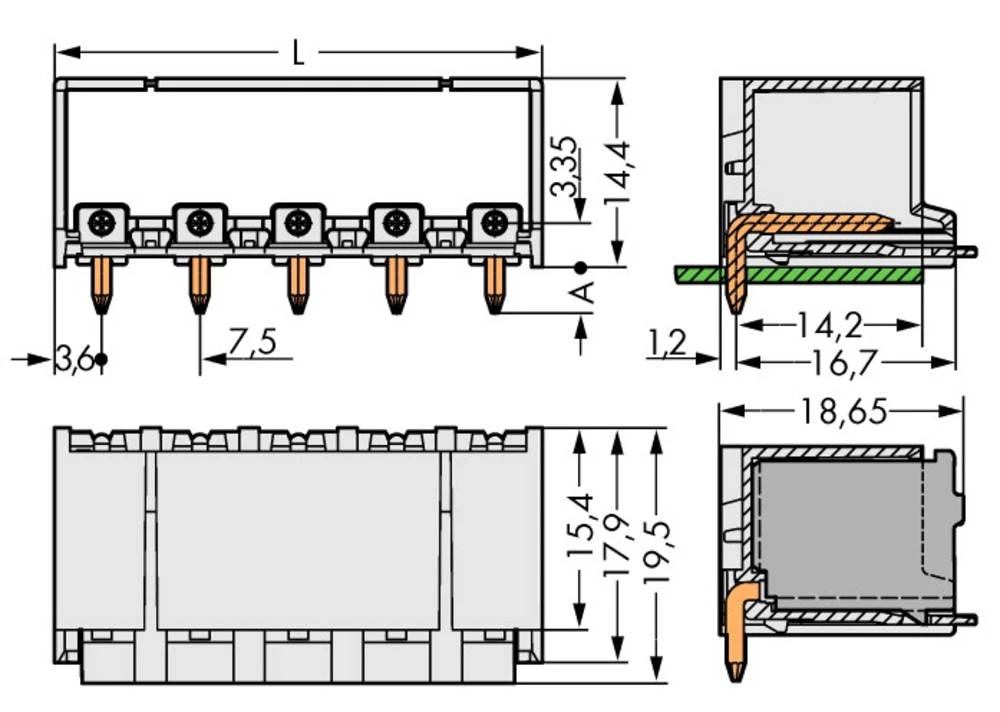

Tip 2092-3424/200-000

Ukupan broj polova 4

Veza Print

Visina 19.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 96.18 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 250 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 10 kom.

Širina 96.18 mm

Tip 2231-316/107-000

Ukupan broj polova 16

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 19.50 x 36.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 5 mm

Sadržaj 25 kom.

Širina 36.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-107/008-000

Ukupan broj polova 7

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 15.00 x 92.94 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 10 kom.

Širina 92.94 mm

Tip 2231-318/026-000

Ukupan broj polova 18

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 19.50 x 92.94 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 10 kom.

Širina 92.94 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-318/008-000

Ukupan broj polova 18

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 19

Broj redaka 1

Dim. (D x Š x V) 15.00 x 96.50 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 5 mm

Sadržaj 10 kom.

Širina 96.50 mm

Tip 2231-119/026-000

Ukupan broj polova 19

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 132.30 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 132.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-216/031-000

Ukupan broj polova 16

Veza opružna kopča

Visina 25.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12.40 x 24.50 x 19.90 mm

Duljina 12.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati utikač, ugradnja vertikalno

Posebnosti za THR lemljeni spoj

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 200 kom.

Širina 24.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2091-1403/205-000

Ukupan broj polova 3.

Veza Print

Visina 19.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.40 x 41.70 x 21.90 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 7,50 mm

Sadržaj 100 kom.

Širina 41.70 mm

Smjer parenja Okomito na tiskanu ploču

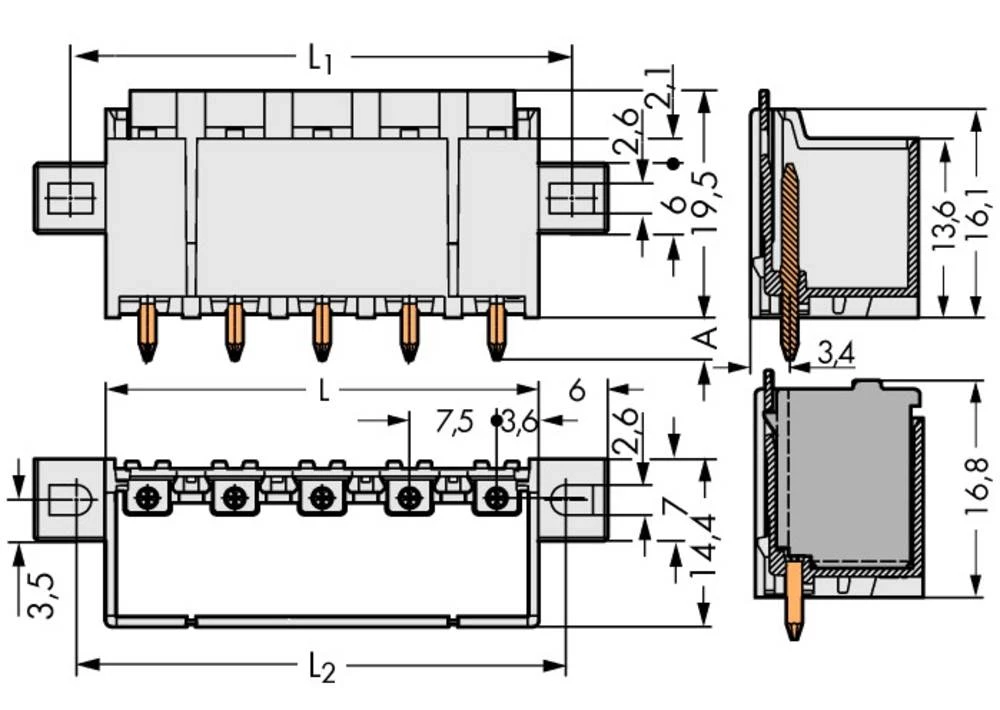

Tip 2092-3404/205-000

Ukupan broj polova 4

Veza Print

Visina 21.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 16.00 x 31.50 x 17.50 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 200 kom.

Širina 31.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

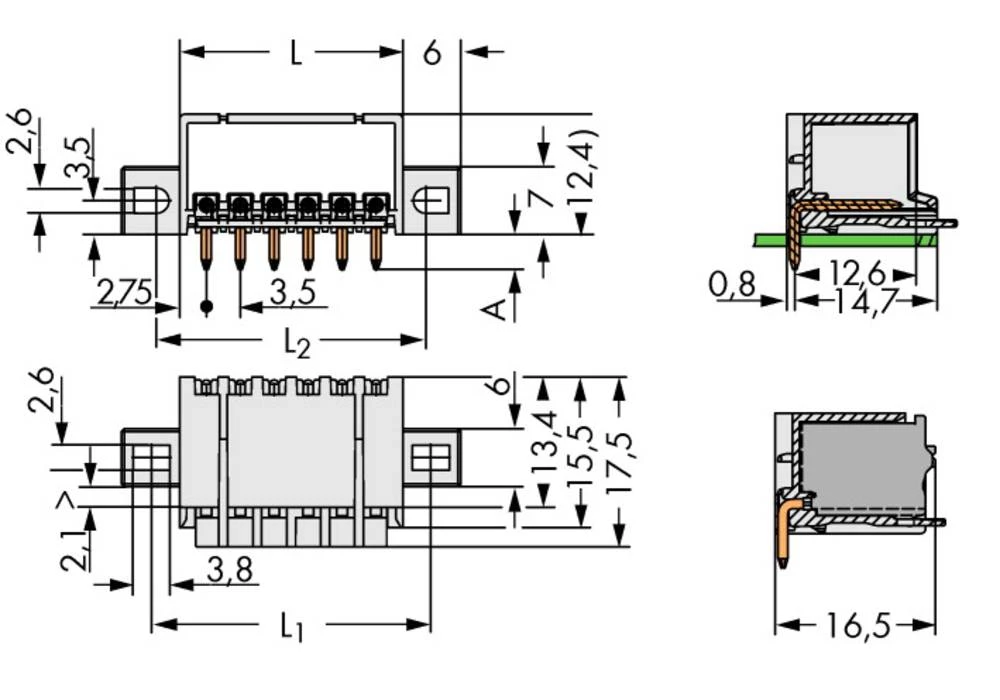

Tip 2091-1425/005-000

Ukupan broj polova 5

Veza Print

Visina 17.50 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.40 x 29.20 x 21.90 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 5 mm

Sadržaj 200 kom.

Širina 29.20 mm

Smjer parenja Okomito na tiskanu ploču

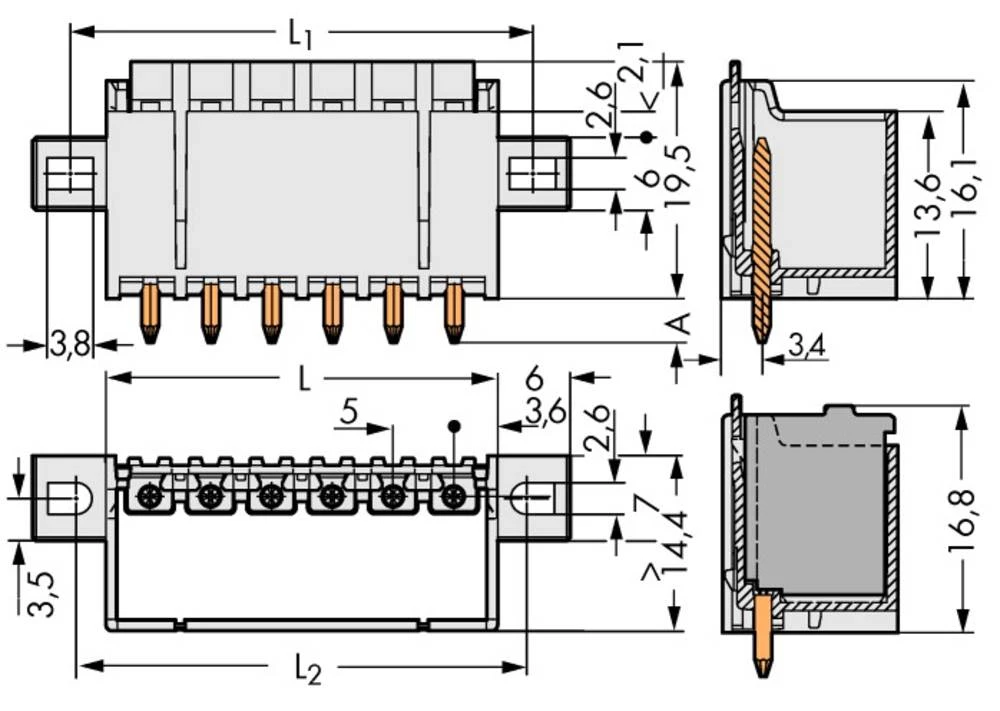

Tip 2092-1403/205-000

Ukupan broj polova 3.

Veza Print

Visina 21.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 16.80 x 29.20 x 19.50 mm

Duljina 16.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati Spojnica, vodoravna ugradnja

Rm 5 mm

Sadržaj 200 kom.

Širina 29.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2092-1423/205-000

Ukupan broj polova 3.

Veza Print

Visina 19.50 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 18.30 x 44.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 52 A

Nazivna struja - zaokruženo 52 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 25 kom.

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-636/003-036

Ukupan broj polova 6

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 18.30 x 79.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 15 sati

Širina 79.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-643/004-000

Ukupan broj polova 13

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 18.30 x 79.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 15 sati

Širina 79.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 769-673/003-000

Ukupan broj polova 13

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 18.30 x 84.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 15 sati

Širina 84.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-644/004-000

Ukupan broj polova 14

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 18.30 x 48.60 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Rm 5 mm

Sadržaj 25 kom.

Širina 48.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-639

Ukupan broj polova 9

Veza Print

Visina 22.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 12.00 x 18.80 x 16.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 3,50 mm

Sadržaj 100 kom.

Širina 18.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1103/000-047

Ukupan broj polova 6

Veza opružna kopča

Visina 16.00 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 12.00 x 18.80 x 16.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 3,50 mm

Sadržaj 100 kom.

Širina 18.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1103/000-9037

Ukupan broj polova 6

Veza opružna kopča

Visina 16.00 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 12.00 x 38.70 x 16.00 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 3,50 mm

Sadržaj 100 kom.

Širina 38.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1103/032-9037

Ukupan broj polova 6

Veza opružna kopča

Visina 16.00 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 16.00 x 38.70 x 19.00 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 3,50 mm

Sadržaj 100 kom.

Širina 38.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1103/037-047/032-000

Ukupan broj polova 6

Veza opružna kopča

Visina 19.00 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 16.00 x 20.60 x 18.80 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 3,50 mm

Sadržaj 50 kom.

Širina 20.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1103/107-047

Ukupan broj polova 6

Veza opružna kopča

Visina 18.80 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 16.00 x 38.70 x 20.60 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 3,50 mm

Sadržaj 100 kom.

Širina 38.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1103/107-9037/032-000

Ukupan broj polova 6

Veza opružna kopča

Visina 20.60 mm

AWG maks. 16

AWG min. 28

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 15.50 x 18.80 x 16.00 mm

Duljina 15.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 713

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 3,50 mm

Sadržaj 50 kom.

Širina 18.80 mm

Smjer parenja Okomito na tiskanu ploču

Tip 713-1104/000-047

Ukupan broj polova 8.

Veza opružna kopča

Visina 16.00 mm
