Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 15.00 x 123.42 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 10 kom.

Širina 123.42 mm

Tip 2231-324/026-000

Ukupan broj polova 24

Veza opružna kopča

Visina 25.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 14.70 x 19.50 x 16.80 mm

Duljina 14.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati Spojnica, vodoravna ugradnja

Rm 7,50 mm

Sadržaj 100 kom.

Širina 19.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

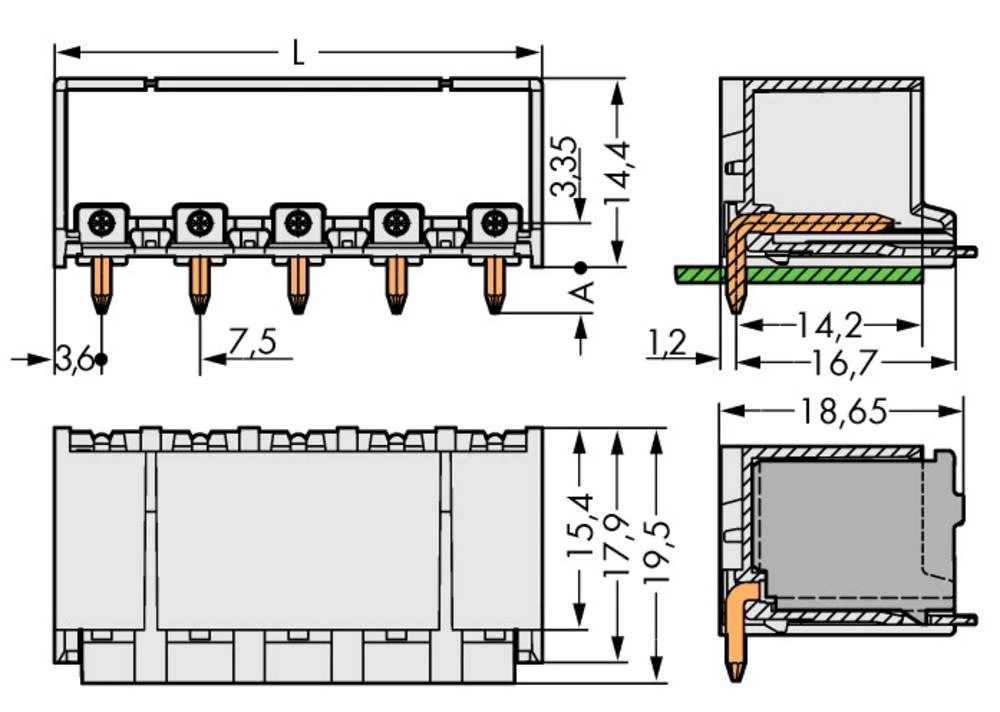

Tip 2092-3422/200-000

Ukupan broj polova 2

Veza Print

Visina 16.80 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 14.40 x 26.70 x 21.90 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 7,50 mm

Sadržaj 100 kom.

Širina 26.70 mm

Smjer parenja Okomito na tiskanu ploču

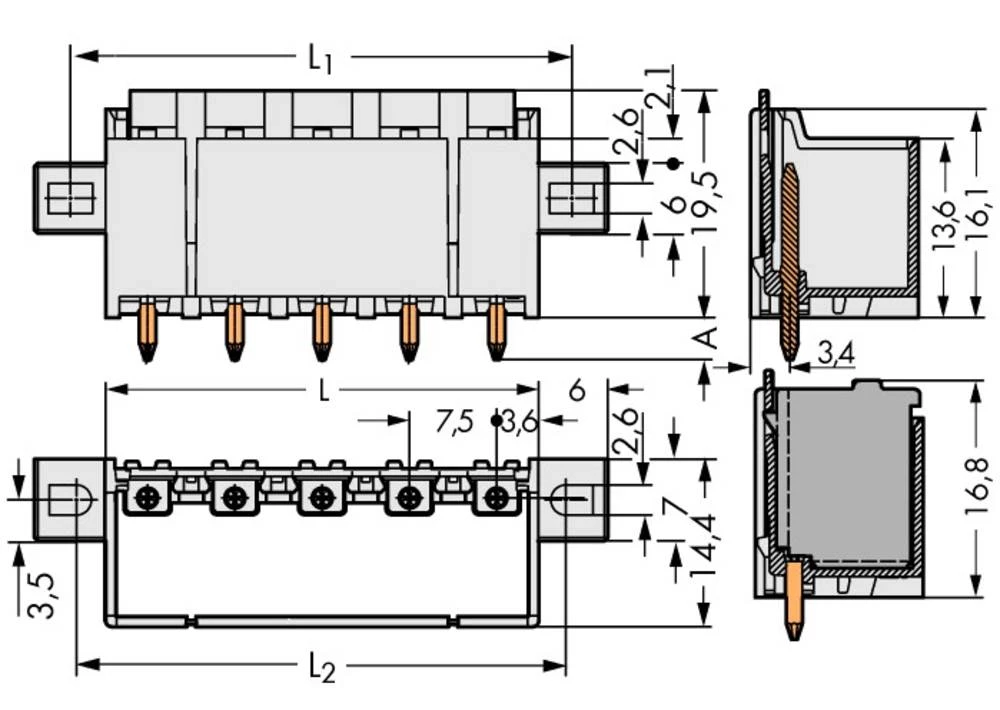

Tip 2092-3402/205-000

Ukupan broj polova 2

Veza Print

Visina 21.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 16.80 x 26.70 x 19.50 mm

Duljina 16.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati Spojnica, vodoravna ugradnja

Rm 7,50 mm

Sadržaj 100 kom.

Širina 26.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2092-3422/205-000

Ukupan broj polova 2

Veza Print

Visina 19.50 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 16.00 x 21.00 x 17.50 mm

Duljina 16.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2091

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 200 kom.

Širina 21.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

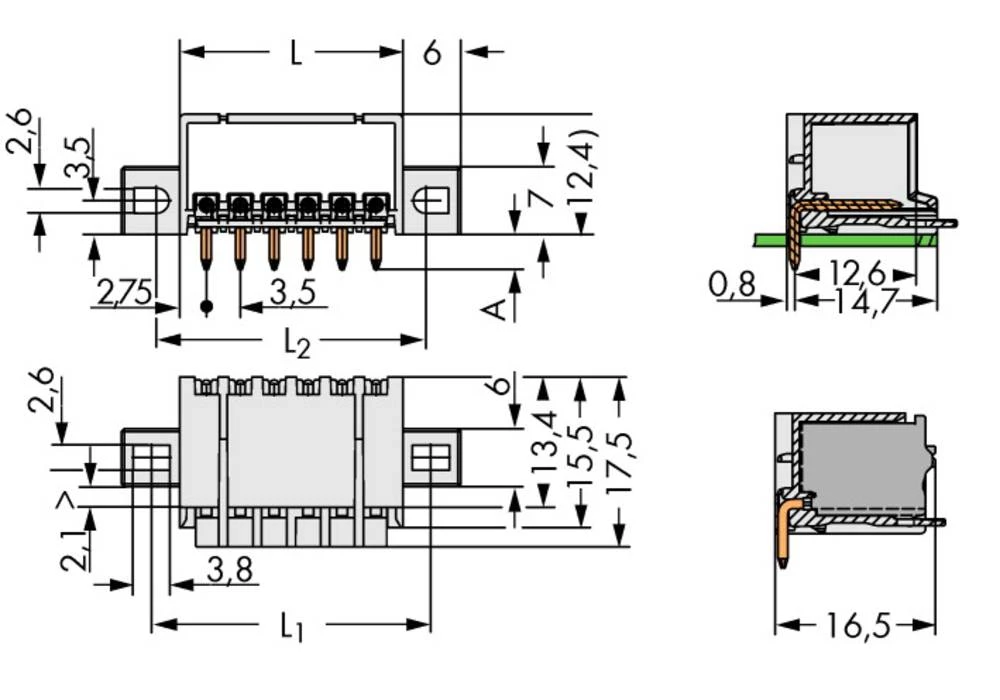

Tip 2091-1422/005-000

Ukupan broj polova 2

Veza Print

Visina 17.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 19.50 x 81.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 81.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2721-211/008-000

Ukupan broj polova 11

Veza opružna kopča

Veza Print

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.50 x 16.20 x 13.40 mm

Duljina 12,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati zaglavlje igle, ravno

Posebnosti za THR lemljeni spoj

Rm 7,50 mm

Sadržaj 100 kom.

Širina 16.20 mm

Smjer parenja Okomito na tiskanu ploču

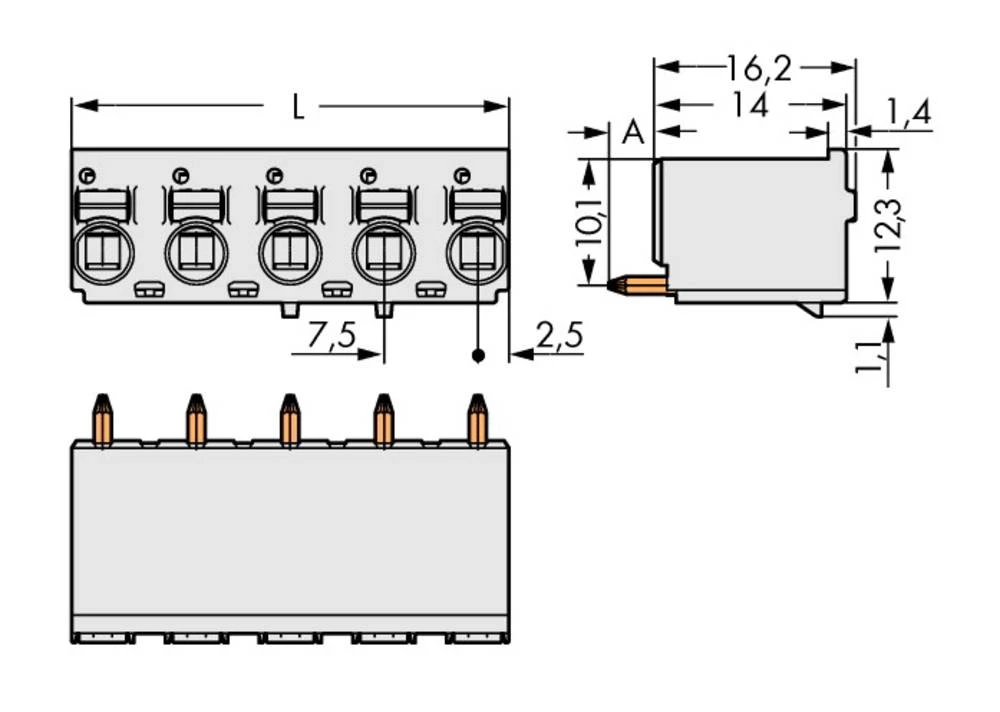

Tip 2092-3172/200-000

Ukupan broj polova 2

Veza Print

Veza opružna kopča

Visina 13,40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 15.00 x 94.80 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 94.80 mm

Tip 2721-211/031-000

Ukupan broj polova 11

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 15.00 x 84.80 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 10 kom.

Širina 84.80 mm

Tip 2721-114/031-000

Ukupan broj polova 14

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 45.60 x 16.50 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 5 mm

Sadržaj 50 kom.

Širina 45.60 mm

Tip 2231-103/026-000/133-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 16.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 15.00 x 96.70 x 29.80 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 96.70 mm

Tip 2721-211/037-000

Ukupan broj polova 11

Veza opružna kopča

Visina 29.80 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 16.80 x 34.20 x 19.50 mm

Duljina 16.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati Spojnica, vodoravna ugradnja

Rm 7,50 mm

Sadržaj 100 kom.

Širina 34.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

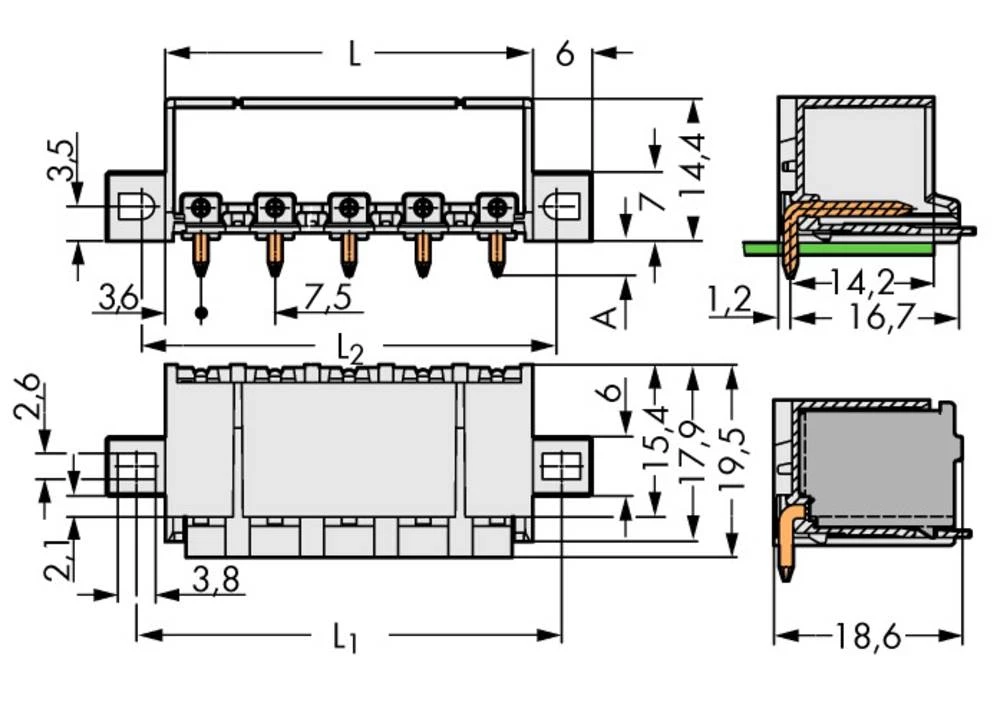

Tip 2092-3423/205-000

Ukupan broj polova 3.

Veza Print

Visina 19.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 103.62 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 7.62 mm

Sadržaj 10 kom.

Širina 103.62 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

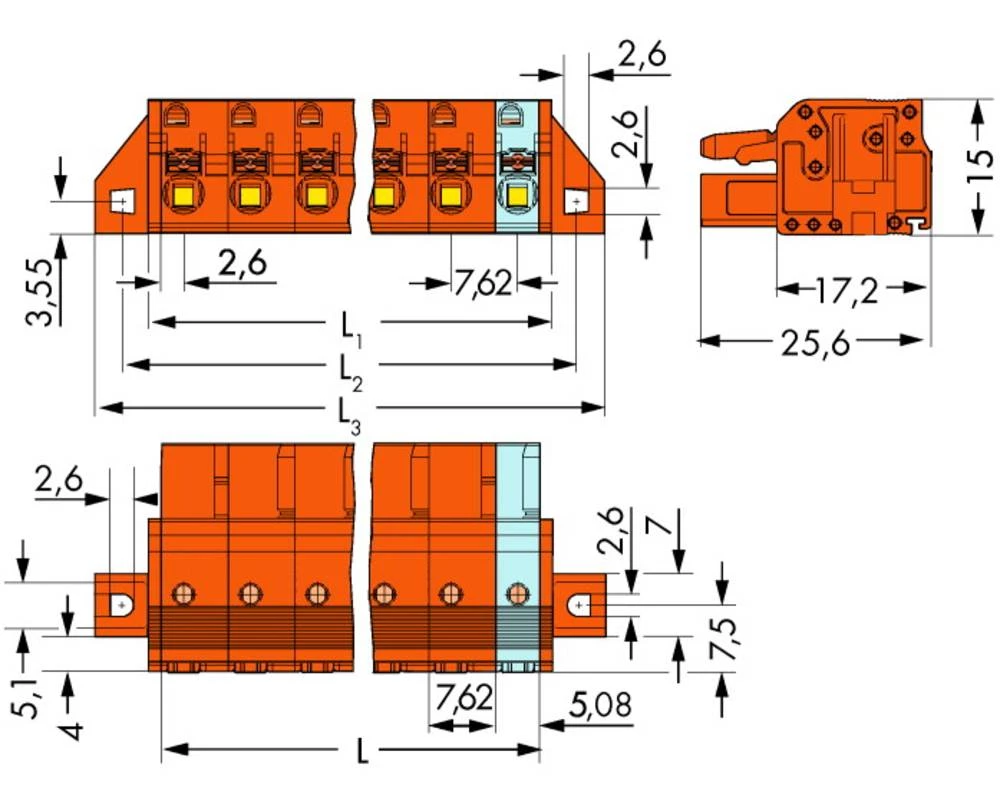

Tip 2231-712/031-000

Ukupan broj polova 12

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 105.52 x 29.80 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 7.62 mm

Sadržaj 10 kom.

Širina 105.52 mm

Tip 2231-712/037-000

Ukupan broj polova 12

Veza opružna kopča

Visina 29.80 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 18.00 x 34.20 x 19.50 mm

Duljina 18.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2092

Oblikovati Spojnica, vodoravna ugradnja

Rm 7,50 mm

Sadržaj 100 kom.

Širina 34.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2092-3423/005-000

Ukupan broj polova 3.

Veza Print

Visina 19.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 15.00 x 96.50 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 7,50 mm

Sadržaj 10 kom.

Širina 96.50 mm

Tip 2231-213/026-000

Ukupan broj polova 13

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 94.80 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 10 kom.

Širina 94.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-116/031-000

Ukupan broj polova 16

Veza opružna kopča

Visina 25.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.40 x 29.70 x 21.90 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 7,50 mm

Sadržaj 100 kom.

Širina 29.70 mm

Smjer parenja Okomito na tiskanu ploču

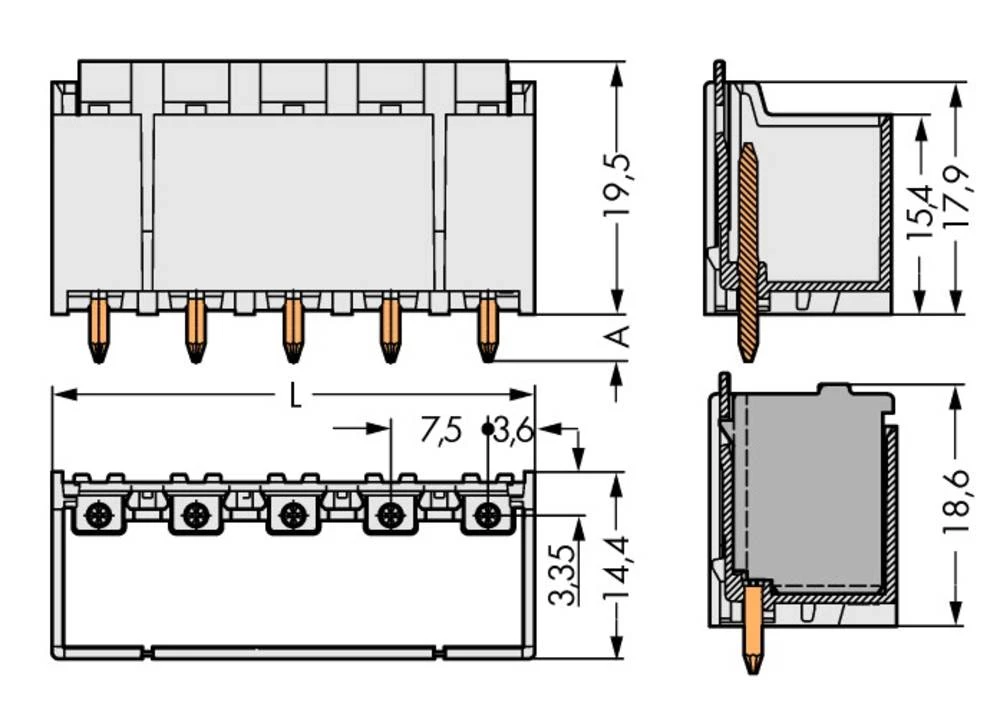

Tip 2092-3404/200-000

Ukupan broj polova 4

Veza Print

Visina 21.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 19.50 x 96.50 x 25.60 mm

Duljina 19.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s ušicama za zaključavanje

Rm 7,50 mm

Sadržaj 10 kom.

Širina 96.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-213/008-000

Ukupan broj polova 13

Veza opružna kopča

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 96.70 x 29.80 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 10 kom.

Širina 96.70 mm

Tip 2231-116/037-000

Ukupan broj polova 16

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 96.70 x 29.80 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 10 kom.

Širina 96.70 mm

Tip 2721-116/037-000

Ukupan broj polova 16

Veza opružna kopča

Visina 29.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 94.80 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta PA 66

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 10 kom.

Širina 94.80 mm

Tip 2721-116/031-000

Ukupan broj polova 16

Veza opružna kopča

Visina 25.60 mm

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 18.30 x 29.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 29.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-633/004-000

Ukupan broj polova 3.

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 18.30 x 89.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 15 sati

Širina 89.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 769-675/004-000

Ukupan broj polova 15

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 18.30 x 59.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 25 kom.

Širina 59.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-639/004-000

Ukupan broj polova 9

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 18.30 x 34.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 44 A

Nazivna struja - zaokruženo 44 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 50 kom.

Širina 34.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip 769-634/003-036

Ukupan broj polova 4

Veza Print

Visina 22.20 mm

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 18.30 x 64.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm
