Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12.2 x 31.8 x 25.4 mm

Duljina 12.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 27 A

Nazivna struja - zaokruženo 27 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 72 kom.

Širina 31.8 mm

Tip BLT 5.08/05/180 SN OR BX

Ukupan broj polova 5

Veza vijčani terminal

Visina 25,4 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12.2 x 45.72 x 31.8 mm

Duljina 12.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 27 A

Nazivna struja - zaokruženo 27 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 36 sati

Širina 45.72 mm

Tip BLT 5.08/09/180 SN OR BX

Ukupan broj polova 9

Veza vijčani terminal

Visina 31.8 mm

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10 x 12 x 11.6 mm

Duljina 10 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 12 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/02/90 3.2SN OR BX

Ukupan broj polova 2

Veza Print

Visina 11.6 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.6 x 15 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 15 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/03/90 3.2SN OR BX

Ukupan broj polova 3.

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.6 x 20 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/04/90 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.6 x 50 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SL 5.00/10/90 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 37.3 x 12.0 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 37.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/07/90B 3.2SN OR BX

Ukupan broj polova 7

Veza Print

Visina 12.0 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 40.6 x 12.0 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/06/90F 3.2SN OR BX

Ukupan broj polova 6

Veza Print

Visina 12.0 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 55.9 x 12.0 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.9 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/09/90F 3.2SN OR BX

Ukupan broj polova 9

Veza Print

Visina 12.0 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 11.7 x 66.04 x 12 mm

Duljina 11.7 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -50 °C

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 66.04 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 5.08HC/11/90F 3.2SN OR BX

Ukupan broj polova 11

Veza Print

Visina 12 mm

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.6 x 17 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 17 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/03/90B 3.2SN OR BX

Ukupan broj polova 3.

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.6 x 22 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 100 kom.

Širina 22 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/04/90B 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 11.6 x 32 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 32 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/06/90B 3.2SN OR BX

Ukupan broj polova 6

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 11.6 x 42 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 42 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

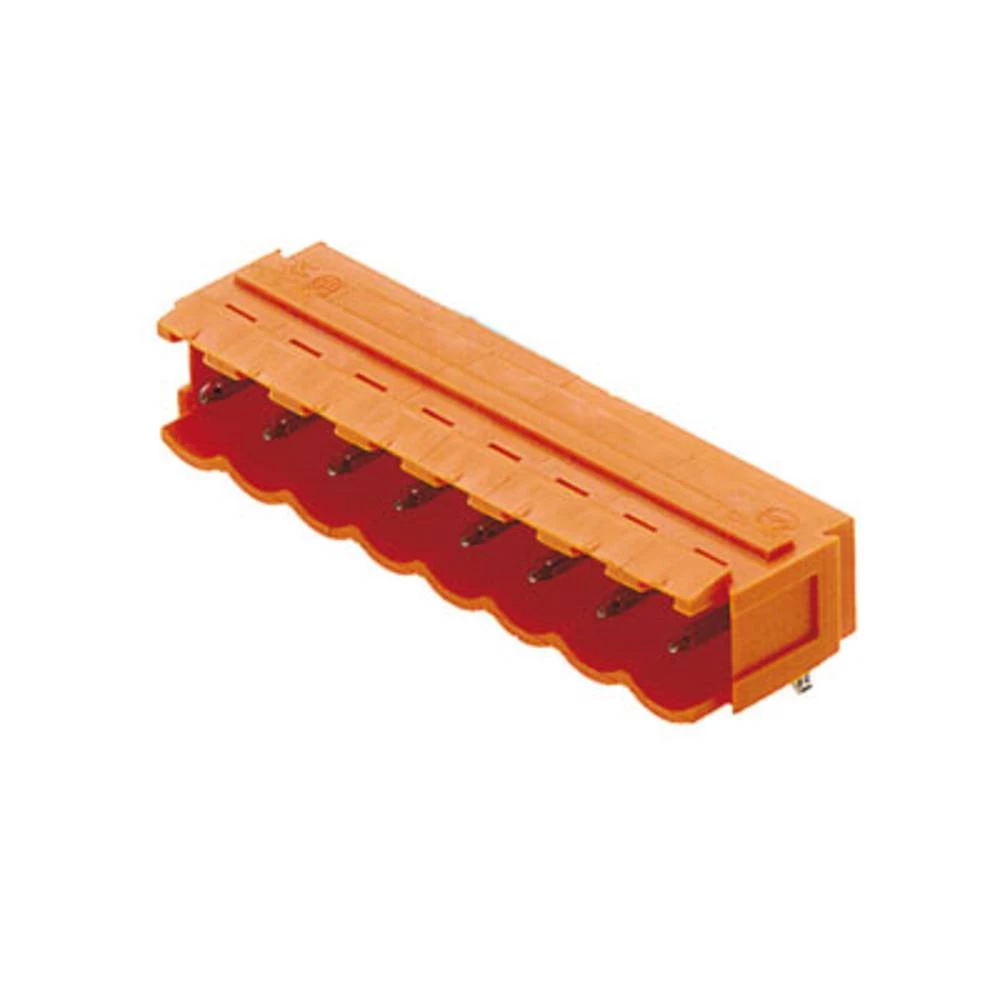

Tip SL 5.00/08/90B 3.2SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 11.6 x 52 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SL 5.00/10/90B 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.6 x 60 x 12 mm

Duljina 11.6 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5 mm

Sadržaj 50 kom.

Širina 60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip SL 5.00/12/90B 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 12 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.4 x 15.2 x 10 mm

Duljina 8.4 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 15.2 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/02/180 3.2SN OR BX

Ukupan broj polova 2

Veza Print

Visina 10 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.4 x 15.2 x 15 mm

Duljina 8.4 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 15.2 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/03/180 3.2SN OR BX

Ukupan broj polova 3.

Veza Print

Visina 15 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.4 x 20 x 15.2 mm

Duljina 8.4 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 20 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/04/180 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.4 x 25 x 15.2 mm

Duljina 8.4 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 18 A

Nazivna struja - zaokruženo 18 A

Nazivni napon 400 V

Niz BL/SL 5.00

Oblik olovke Pravougli

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 25 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip SL 5.00/05/180 3.2SN OR BX

Ukupan broj polova 5

Veza Print

Visina 15.2 mm

Zatik Ø 1,2 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 7.50 x 17.50 x 12.60 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 265 sati

Širina 17.50 mm

Smjer parenja Okomito na tiskanu ploču

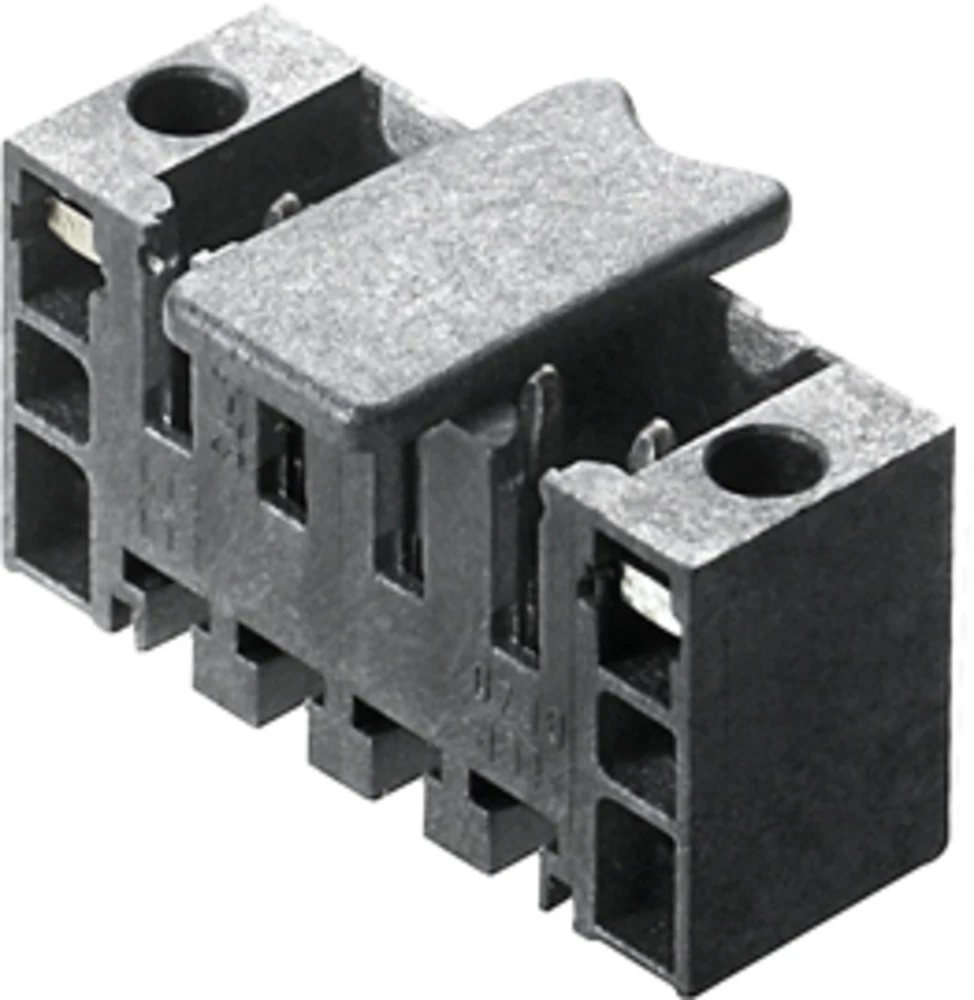

Tip SL-SMT 3.50/03/180LF 1.5SN BK RL

Ukupan broj polova 3.

Veza Print

Visina 12.60 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 7.50 x 24.50 x 12.60 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 265 sati

Širina 24.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL-SMT 3.50/05/180LF 1.5SN BK RL

Ukupan broj polova 5

Veza Print

Visina 12.60 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 9.00 x 14.00 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 385 sati

Širina 14.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/02/90LF 1.5SN BK RL

Ukupan broj polova 2

Veza Print

Visina 11.10 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 9.00 x 17.50 x 11.10 mm

Duljina 9.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta LCP GF

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 385 sati

Širina 17.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL-SMT 3.50/03/90LF 1.5SN BK RL

Ukupan broj polova 3.

Veza Print

Visina 11.10 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.16 x 28.30 x 24.70 mm

Duljina 10.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 120 kom.

Širina 28.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLDF 5.08/02/180 SN OR BX

Ukupan broj polova 2

Veza Utikač

Veza opružna kopča

Visina 24.70 mm

AWG maks. 12

AWG min. 26

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 20.32 x 28.30 x 24.70 mm

Duljina 20.32 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 60 kom

Širina 28.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip BLDF 5.08/04/180 SN OR BX

Ukupan broj polova 4

Veza Utikač

Veza opružna kopča

Visina 24.70 mm
