Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 14.12 x 25.60 x 15.00 mm

Duljina 14.12 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 630 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 7.62 mm

Sadržaj 100 kom.

Širina 25.60 mm

Tip 2231-702/026-000

Ukupan broj polova 2

Veza opružna kopča

Visina 15.00 mm

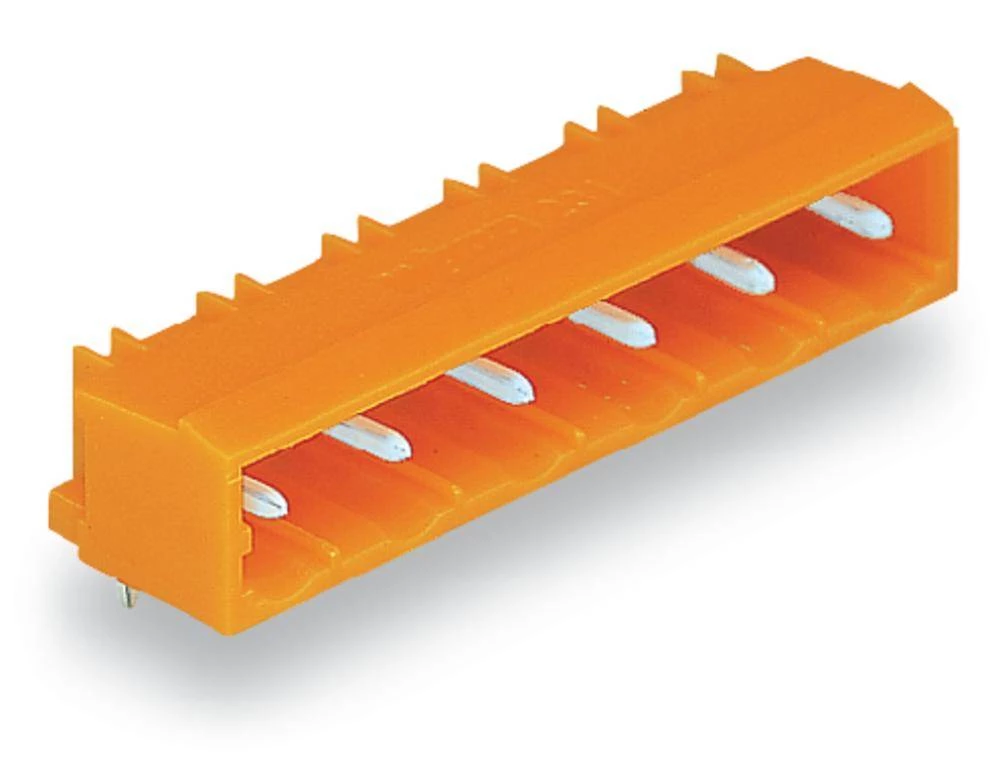

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 12 x 53.72 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 53.72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-937/001-000

Ukupan broj polova 7

Veza Print

Visina 12.2 mm

Boja proizvođača zelena

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTBA

Rm 90.72 mm

Sadržaj 50 kom.

Širina 90.72 mm

Tip DFK-MSTBA 2,5/12-GF-5,08

Ukupan broj polova 12

Veza lemljenje

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.65 x 16.50 x 14.95 mm

Duljina 14.65 mm

Konektorski sustav žica do ploče

Niz MSTBO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 50 kom.

Širina 16.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 3-G1R BUGY CD:2

Ukupan broj polova 3.

Veza Print

Visina 14.95 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.65 x 19.95 x 18.00 mm

Duljina 14.65 mm

Konektorski sustav žica do ploče

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz MSTBO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 200 kom.

Širina 19.95 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

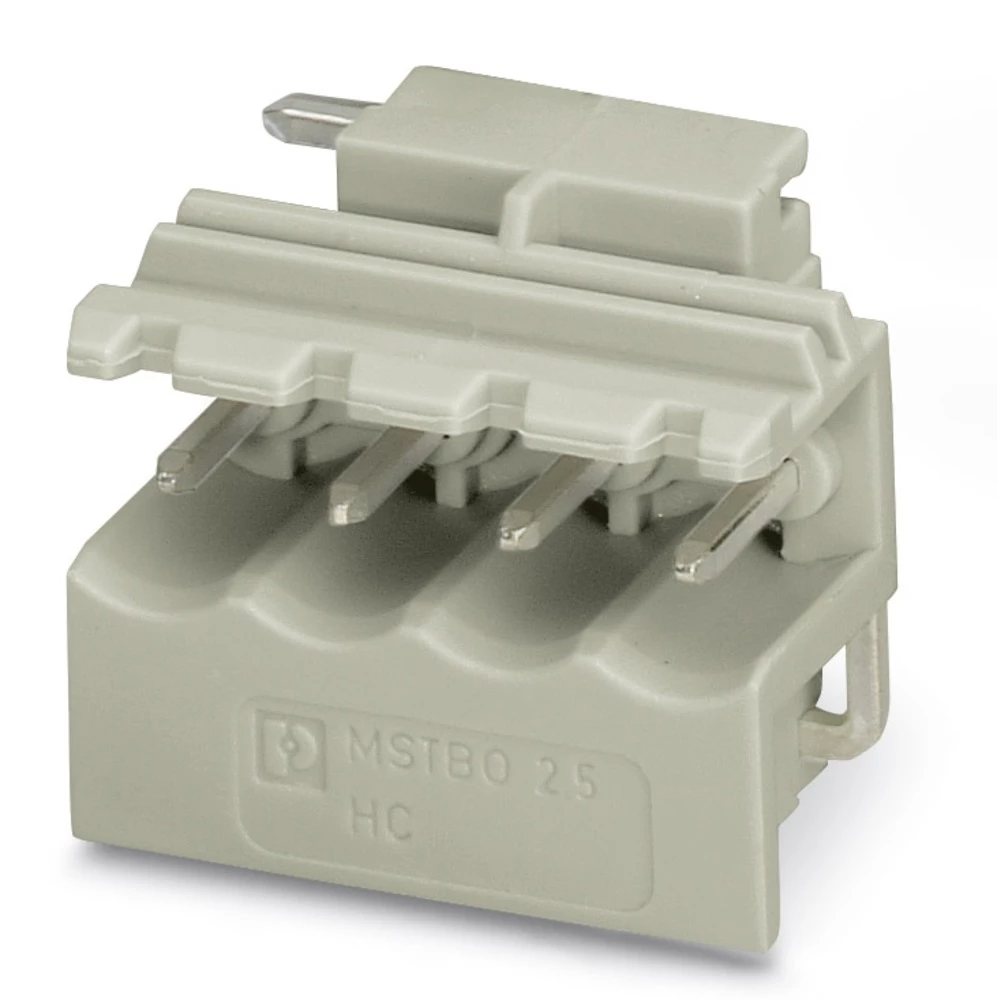

Tip MSTBO 2,5/ 4-G1L LBGY

Ukupan broj polova 4

Veza Print

Visina 18.00 mm

AWG maks. 20

AWG min. 26

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.50 x 31.50 x 11.00 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 320 V

Niz 252

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 200 kom.

Širina 31.50 mm

Tip 252-109

Ukupan broj polova 9

Veza opružna kopča

Visina 11.00 mm

AWG maks. 20

AWG min. 26

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 10.50 x 35.00 x 11.00 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 320 V

Niz 252

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 150 kom

Širina 35.00 mm

Tip 252-110

Ukupan broj polova 10

Veza opružna kopča

Visina 11.00 mm

AWG maks. 20

AWG min. 26

Boja proizvođača Sivo

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 10.50 x 24.50 x 13.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 320 V

Niz 252

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 200 kom.

Širina 24.50 mm

Tip 252-157

Ukupan broj polova 7

Veza opružna kopča

Visina 13.10 mm

AWG maks. 20

AWG min. 26

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.50 x 31.50 x 13.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 320 V

Niz 252

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 200 kom.

Širina 31.50 mm

Tip 252-159

Ukupan broj polova 9

Veza opružna kopča

Visina 13.10 mm

AWG maks. 20

AWG min. 26

Boja proizvođača Sivo

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 10.50 x 35.00 x 13.10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 320 V

Niz 252

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 150 kom

Širina 35.00 mm

Tip 252-160

Ukupan broj polova 10

Veza opružna kopča

Visina 13.10 mm

AWG maks. 12

AWG min. 28

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 30.00 x 79.30 x 41.70 mm

Duljina 30.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalni presjek 4 mm²

Materijal kućišta PA 66

Minimalni presjek 0.08 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 500 V

Niz 769

Oblikovati konektor, ravni

Posebnosti sa zatvaranjem na pritisak

Rm 5 mm

Sadržaj 15 sati

Širina 79.30 mm

Tip 769-613/006-000

Ukupan broj polova 13

Veza opružna kopča

Visina 41.70 mm

Boja proizvođača Sivo

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 18.30 x 79.70 x 22.20 mm

Duljina 18.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 53 A

Nazivna struja - zaokruženo 53 A

Nazivni napon 500 V

Niz 769

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s montažnom prirubnicom

Rm 5 mm

Sadržaj 25 kom.

Širina 79.70 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 769-673/004-000

Ukupan broj polova 13

Veza Print

Visina 22.20 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 16.80 x 62.20 x 19.50 mm

Duljina 16.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati Spojnica, vodoravna ugradnja

Rm 5 mm

Sadržaj 50 kom.

Širina 62.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

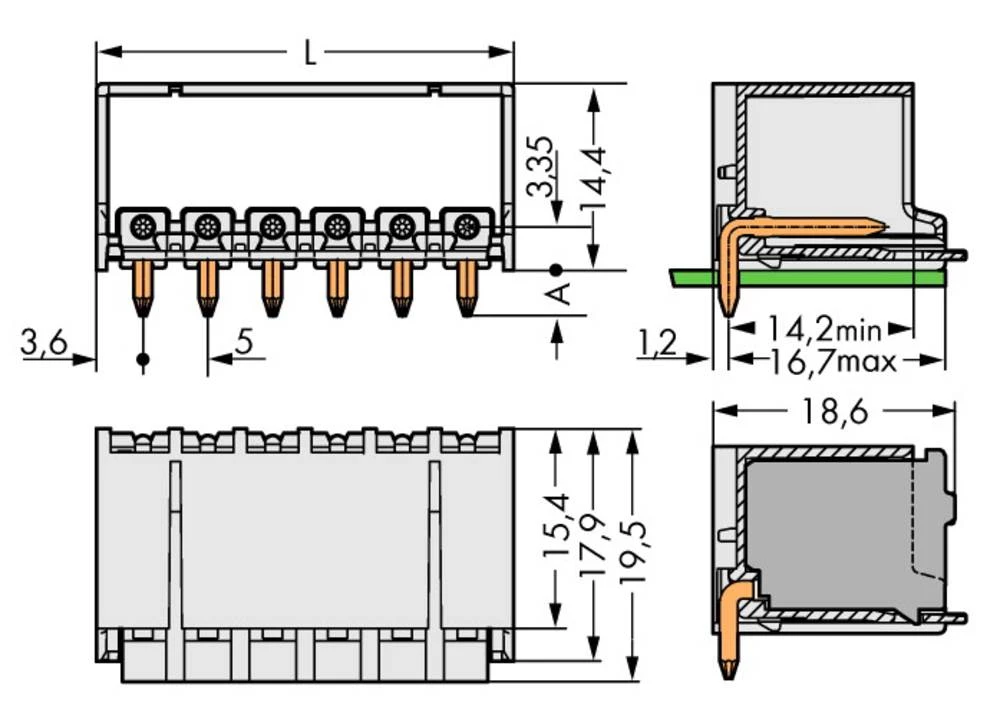

Tip 2092-1432/200-000

Ukupan broj polova 12

Veza Print

Visina 19.50 mm

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz 734

Oblikovati čep, ravno

Posebnosti s montažnom prirubnicom

Sadržaj 25 kom.

Tip 734-311/019-000

Veza Print

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 13.50 x 53.30 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 53.30 mm

Tip 2734-111/031-000

Ukupan broj polova 11

Veza opružna kopča

Visina 20.40 mm

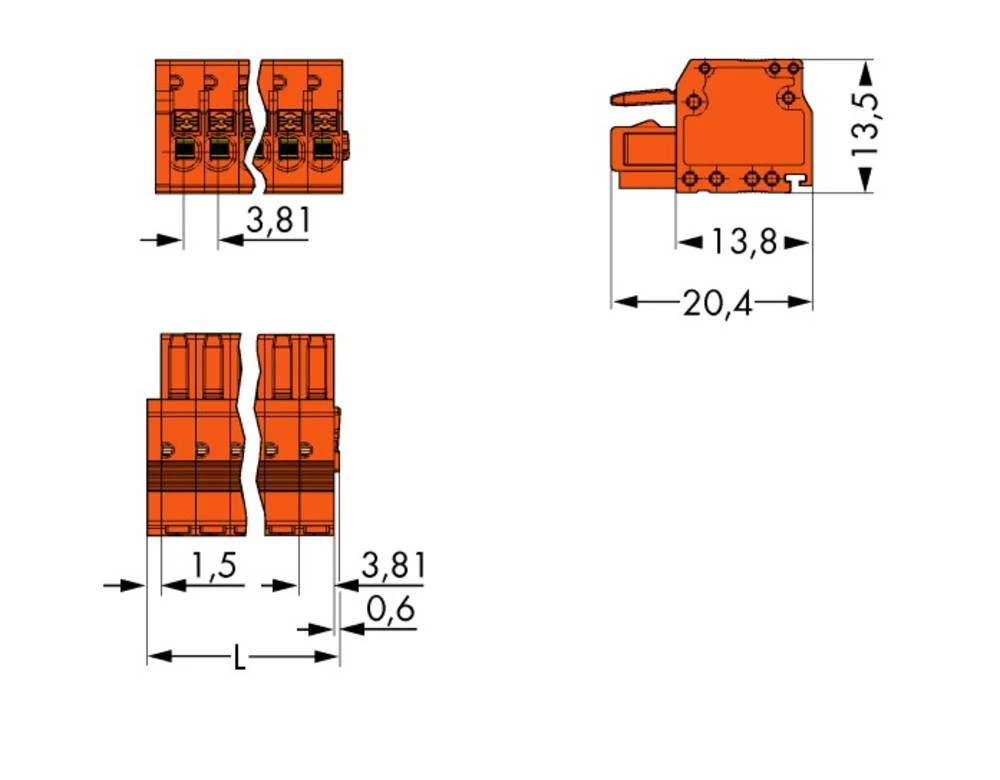

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.50 x 47.82 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 47.82 mm

Tip 2734-212

Ukupan broj polova 12

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.50 x 33.85 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 33.85 mm

Tip 2734-205/031-000

Ukupan broj polova 5

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.50 x 56.72 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 56.72 mm

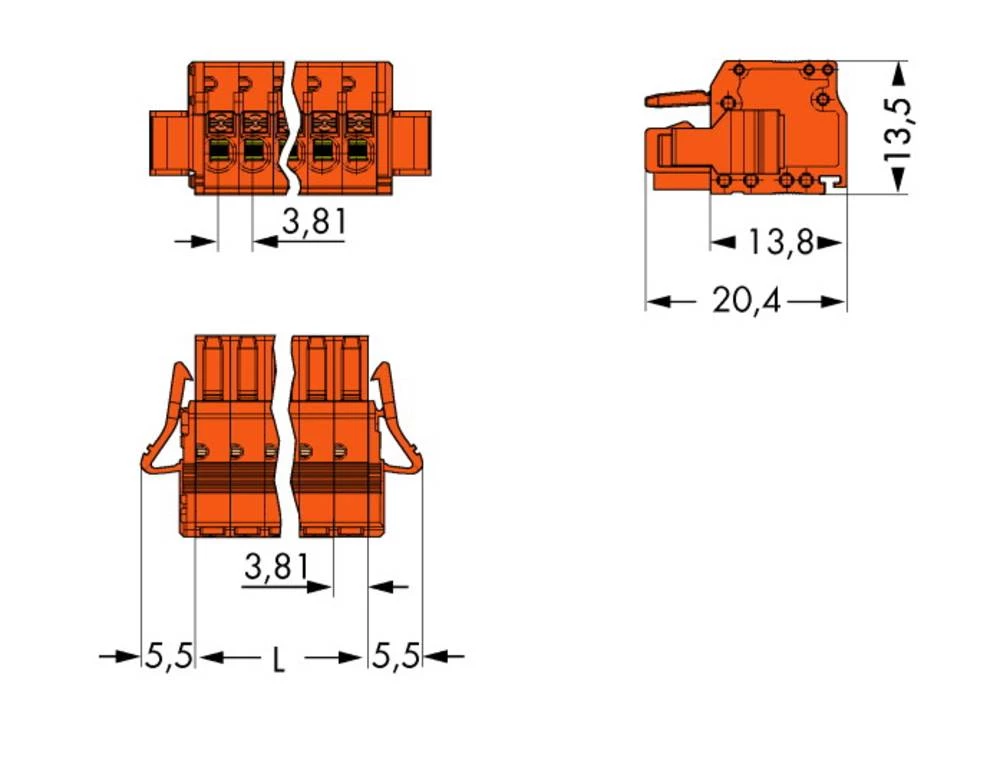

Tip 2734-212/037-000

Ukupan broj polova 12

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.50 x 60.52 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 60.52 mm

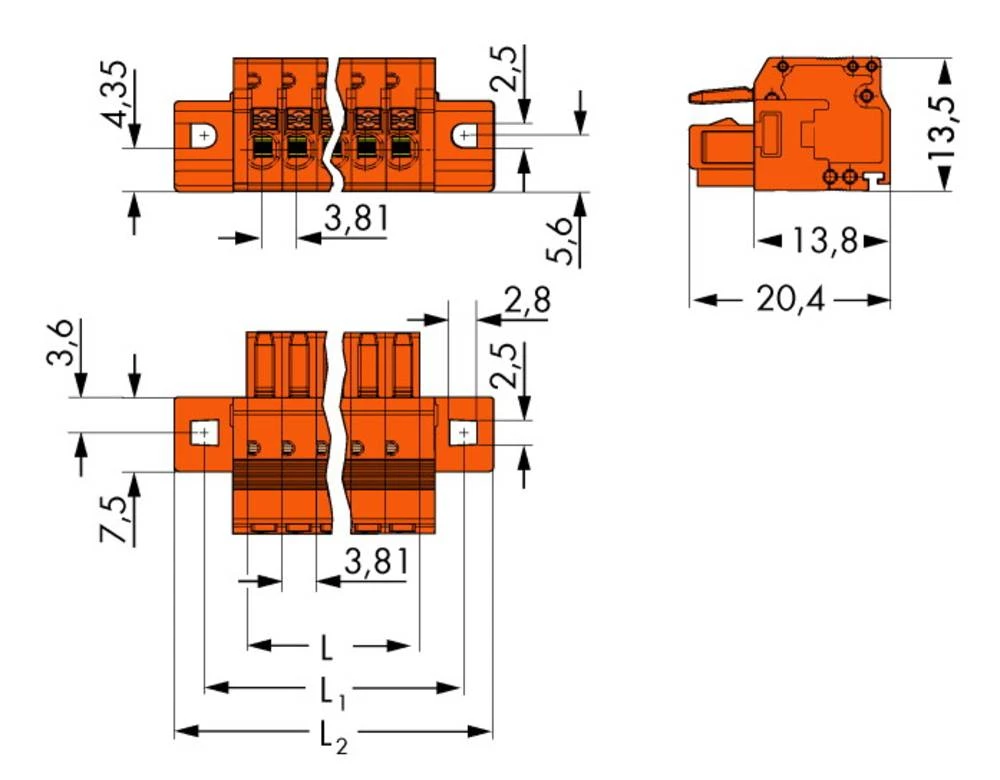

Tip 2734-212/031-000

Ukupan broj polova 12

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 13.50 x 56.50 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 56.50 mm

Tip 2734-113/037-000

Ukupan broj polova 13

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 13.50 x 22.42 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 100 kom.

Širina 22.42 mm

Tip 2734-202/031-000

Ukupan broj polova 2

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.50 x 27.00 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 27.00 mm

Tip 2734-105/107-000

Ukupan broj polova 5

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 13.50 x 60.30 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 60.30 mm

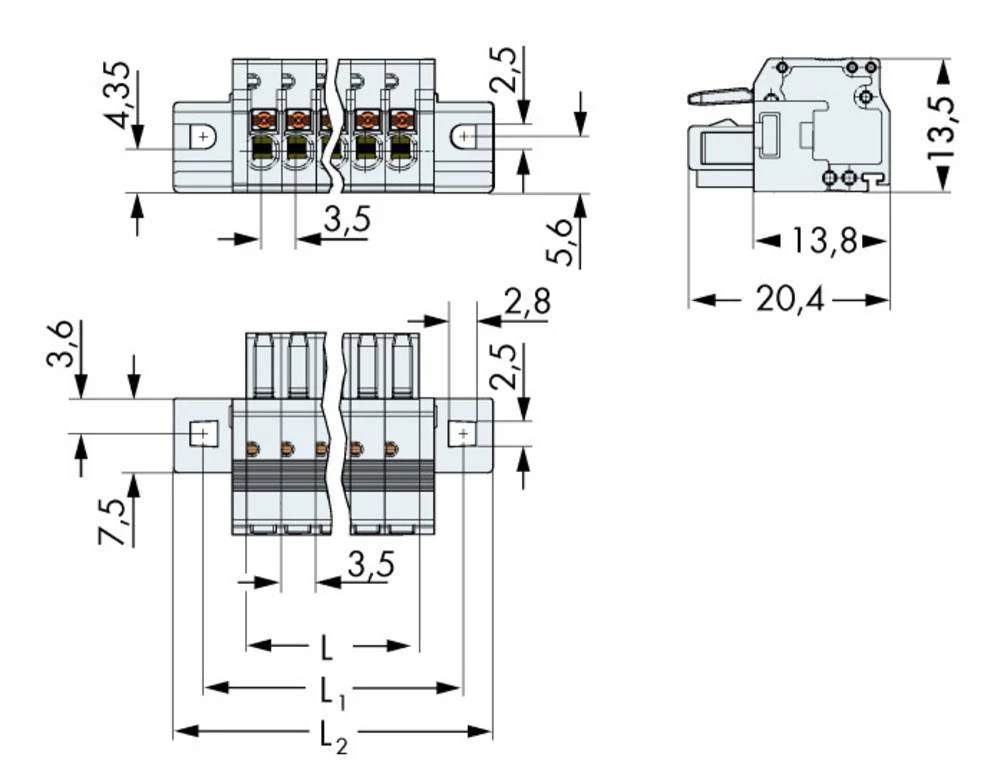

Tip 2734-113/031-000

Ukupan broj polova 13

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.50 x 33.86 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 33.86 mm

Tip 2734-206/037-000

Ukupan broj polova 6

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 13.50 x 60.00 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 60.00 mm

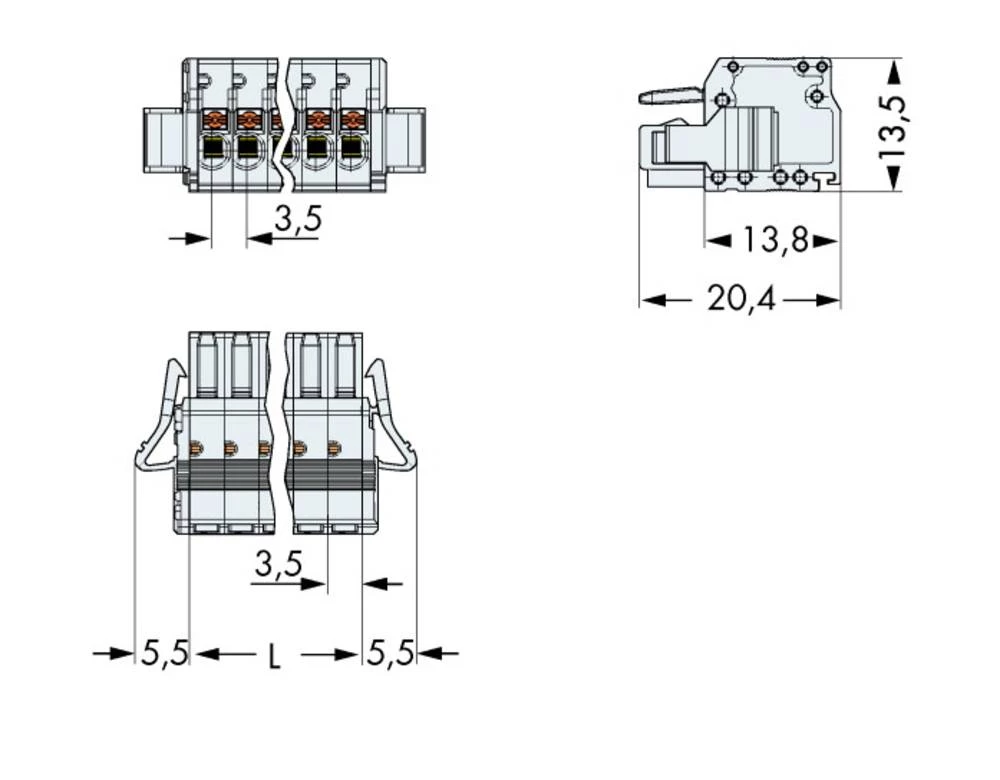

Tip 2734-114/037-000

Ukupan broj polova 14

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 13.50 x 55.00 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 55.00 mm

Tip 2734-113/107-000

Ukupan broj polova 13

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 13.50 x 55.44 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 55.44 mm

Tip 2734-214

Ukupan broj polova 14

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 14
