Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 8.

AWG min. 24

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 24.30 x 54.60 x 44.70 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 25 kom.

Širina 54.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/05/180MF4 BCF/06R SN BK BX

Ukupan broj polova 5

Veza opružna kopča

Visina 44.70 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 31.74 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/02/180MSF BCF/04R SN BK BX

Ukupan broj polova 2

Veza opružna kopča

Visina 31.74 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 13.5 x 22.6 x 18.8 mm

Duljina 13.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 22.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LBF4 GR 4,5 SN

Ukupan broj polova 4

Veza Print

Visina 18.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 22.5 x 18.8 x 16.3 mm

Duljina 22.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 18.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

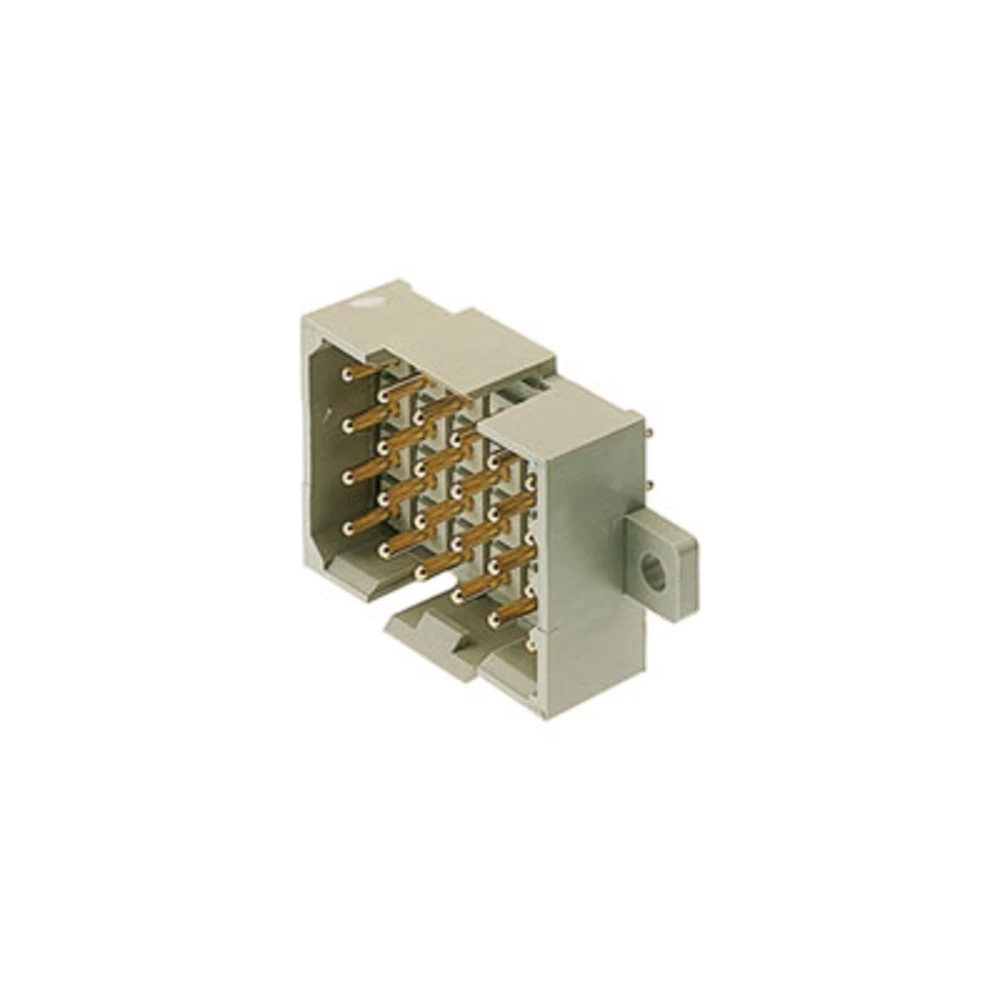

Tip RSV1,6 LSF4 GR 4,5 SN

Ukupan broj polova 4

Veza Print

Visina 16.3 mm

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 27.5 x 18.8 x 13.5 mm

Duljina 27.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 18.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip RSV1,6 LBF6 GR 4,5 SN

Ukupan broj polova 6

Veza Print

Visina 13.5 mm

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 27.5 x 18.8 x 16.3 mm

Duljina 27.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 18.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LSF6 GR 4,5 SN

Ukupan broj polova 6

Veza Print

Visina 16.3 mm

Boja proizvođača Sivo

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 17.5 x 22.6 x 18.8 mm

Duljina 17,5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 22.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LB12 GR 4,5 AU

Ukupan broj polova 12

Veza Print

Visina 18.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 17.5 x 22.6 x 18.8 mm

Duljina 17,5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 22.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LB12 GR 4,5 SN

Ukupan broj polova 12

Veza Print

Visina 18.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 3.

Dim. (D x Š x V) 16.3 x 23.8 x 22.6 mm

Duljina 16.3 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 23.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LS12 GR 4,5 SN

Ukupan broj polova 12

Veza Print

Visina 22.6 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 3.

Dim. (D x Š x V) 18.5 x 32.5 x 18.8 mm

Duljina 18.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 32.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LBF12 GR 4,5 AU

Ukupan broj polova 12

Veza Print

Visina 18.8 mm

Boja proizvođača Sivo

Broj polova po redu 4

Broj redaka 3.

Dim. (D x Š x V) 18.5 x 32.5 x 18.8 mm

Duljina 18.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 32.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LBF12 GR 4,5 SN

Ukupan broj polova 12

Veza Print

Visina 18.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 18.5 x 42.5 x 18.8 mm

Duljina 18.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 42.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LBF18 GR 4,5 AU

Ukupan broj polova 18

Veza Print

Visina 18.8 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 42.5 x 18.8 x 18.5 mm

Duljina 42.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 18.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip RSV1,6 LBF18 GR 4,5 SN

Ukupan broj polova 18

Veza Print

Visina 18.5 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 18.8 x 32.6 x 23.5 mm

Duljina 18.8 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 32.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LB24 GR 4,5 SN

Ukupan broj polova 24

Veza Print

Visina 23.5 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 42.5 x 23.5 x 18.8 mm

Duljina 42.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 23.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip RSV1,6 LBF24 GR 4,5 AU

Ukupan broj polova 24

Veza Print

Visina 18.8 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 42.5 x 23.5 x 17.5 mm

Duljina 42.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 23.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip RSV1,6 LBF24 GR 4,5 SN

Ukupan broj polova 24

Veza Print

Visina 17,5 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 4

Dim. (D x Š x V) 18.8 x 47.6 x 23.5 mm

Duljina 18.8 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 10 kom.

Širina 47.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LB36 GR 4,5 AU

Ukupan broj polova 36

Veza Print

Visina 23.5 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 4

Dim. (D x Š x V) 57.5 x 23.5 x 18.8 mm

Duljina 57.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 10 kom.

Širina 23.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20

Tip RSV1,6 LBF36 GR 4,5 SN

Ukupan broj polova 36

Veza Print

Visina 18.8 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 17.5 x 13.5 x 12.6 mm

Duljina 17,5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 13.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip RSV1,6 LB4 GR 3,2 AU

Ukupan broj polova 4

Veza Print

Visina 12.6 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 12.6 x 17.5 x 13.5 mm

Duljina 12.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 17,5 mm

Smjer parenja Okomito na tiskanu ploču

Tip RSV1,6 LB4 GR 3,2 SN

Ukupan broj polova 4

Veza Print

Visina 13.5 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 12.6 x 18.8 x 15.0 mm

Duljina 12.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 18.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LS4 GR 3,2 AU

Ukupan broj polova 4

Veza Print

Visina 15.0 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 12.6 x 18.8 x 15.0 mm

Duljina 12.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 18.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LS4 GR 3,2 SN

Ukupan broj polova 4

Veza Print

Visina 15.0 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 22.5 x 17.5 x 13.5 mm

Duljina 22.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 17,5 mm

Smjer parenja Okomito na tiskanu ploču

Tip RSV1,6 LBF4 GR 3,2 AU

Ukupan broj polova 4

Veza Print

Visina 13.5 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 17.5 x 32.6 x 23.5 mm

Duljina 17,5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 32.6 mm

Smjer parenja Okomito na tiskanu ploču

Tip RSV1,6 LB24 GR 3,2 SN

Ukupan broj polova 24

Veza Print

Visina 23.5 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 32.6 x 28.8 x 15.0 mm

Duljina 32.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 28.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LS24 GR 3,2 AU

Ukupan broj polova 24

Veza Print

Visina 15.0 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 32.6 x 28.8 x 15.0 mm

Duljina 32.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 28.8 mm

Smjer parenja Okomito na tiskanu ploču

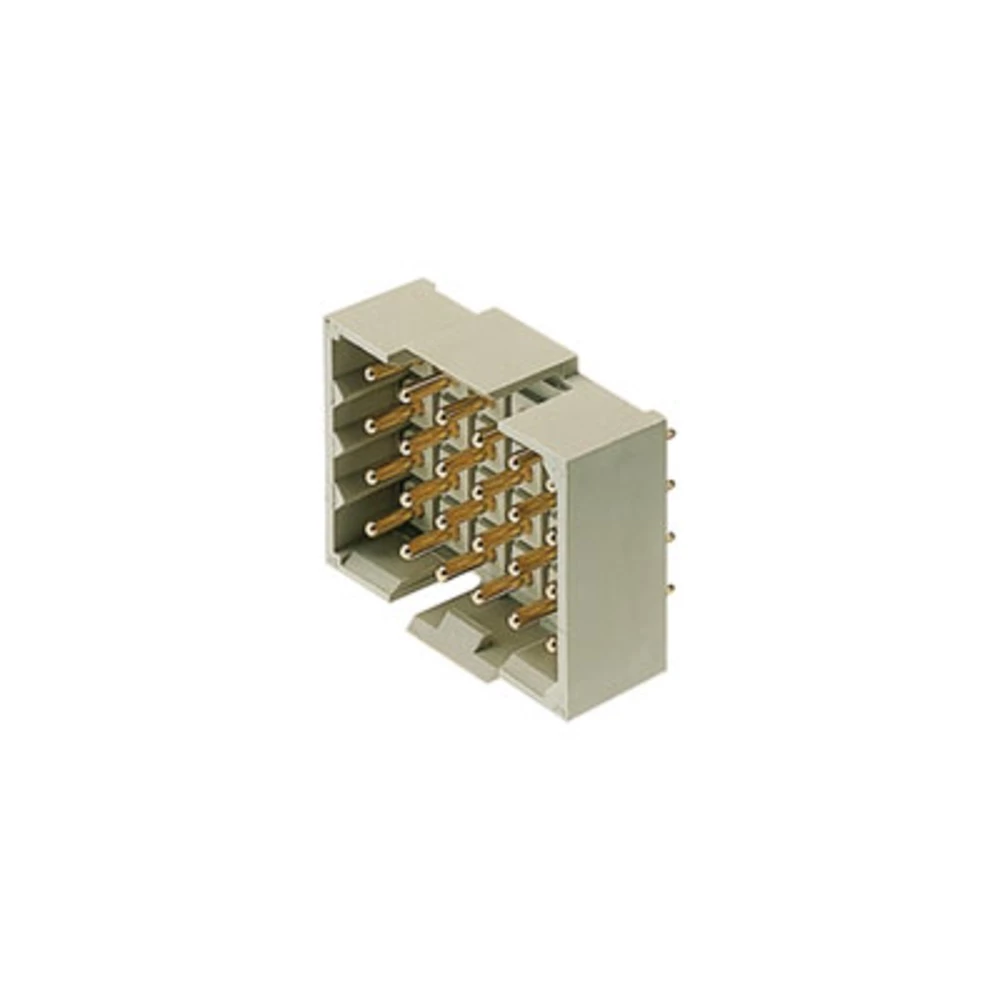

Tip RSV1,6 LS24 GR 3,2 SN

Ukupan broj polova 24

Veza Print

Visina 15.0 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 42.5 x 23.5 x 17.5 mm

Duljina 42.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 23.5 mm
