Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 4

Dim. (D x Š x V) 47.6 x 28.8 x 15.0 mm

Duljina 47.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 28.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LS36 GR 3,2 SN

Ukupan broj polova 36

Veza Print

Visina 15.0 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 4

Dim. (D x Š x V) 17.5 x 57.5 x 23.5 mm

Duljina 17,5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 10 kom.

Širina 57.5 mm

Smjer parenja Okomito na tiskanu ploču

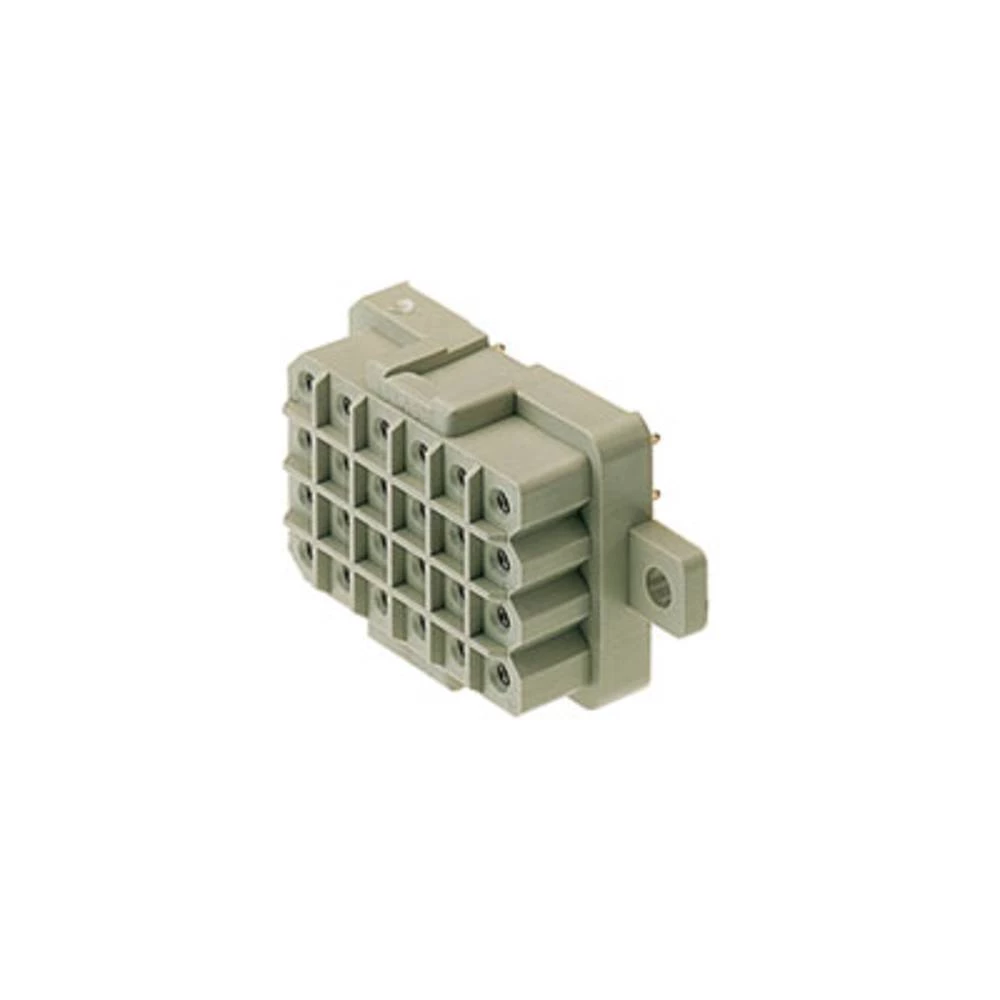

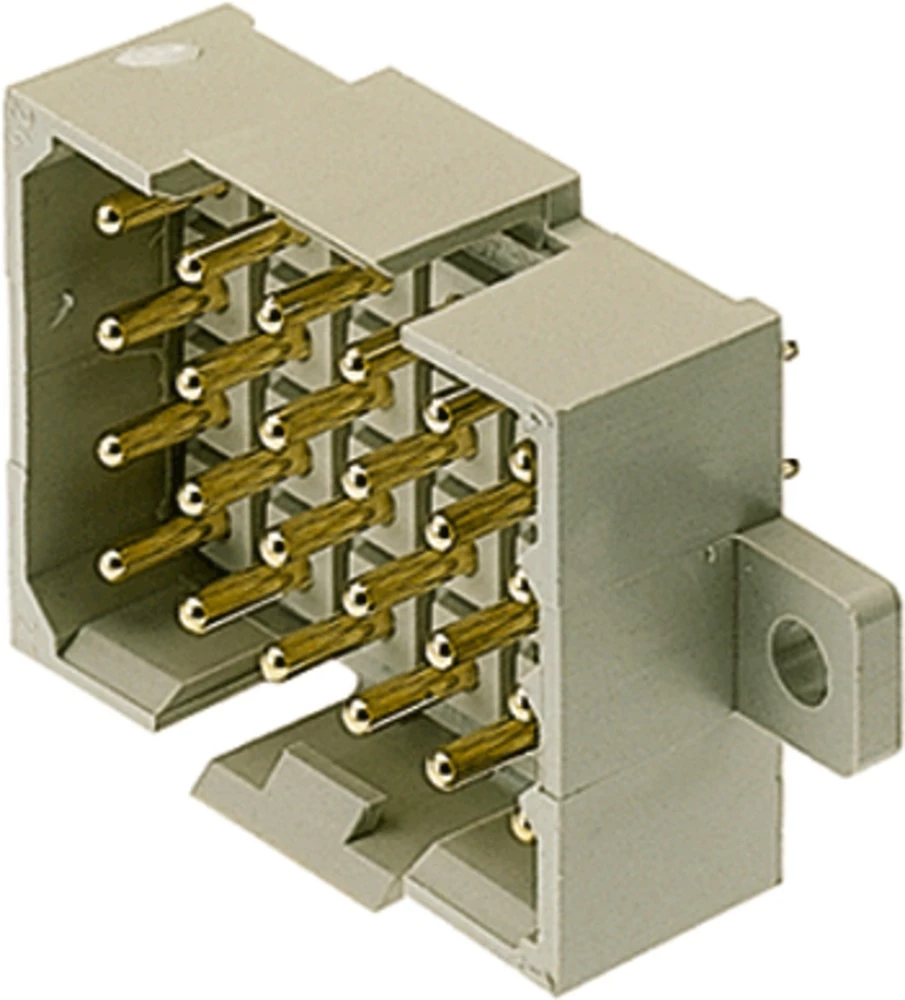

Tip RSV1,6 LBF36 GR 3,2 AU

Ukupan broj polova 36

Veza Print

Visina 23.5 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 4

Dim. (D x Š x V) 15.0 x 57.5 x 28.8 mm

Duljina 15.0 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 57.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LSF36 GR 3,2 AU

Ukupan broj polova 36

Veza Print

Visina 28.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 4

Dim. (D x Š x V) 15.0 x 57.5 x 28.8 mm

Duljina 15.0 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 10 kom.

Širina 57.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

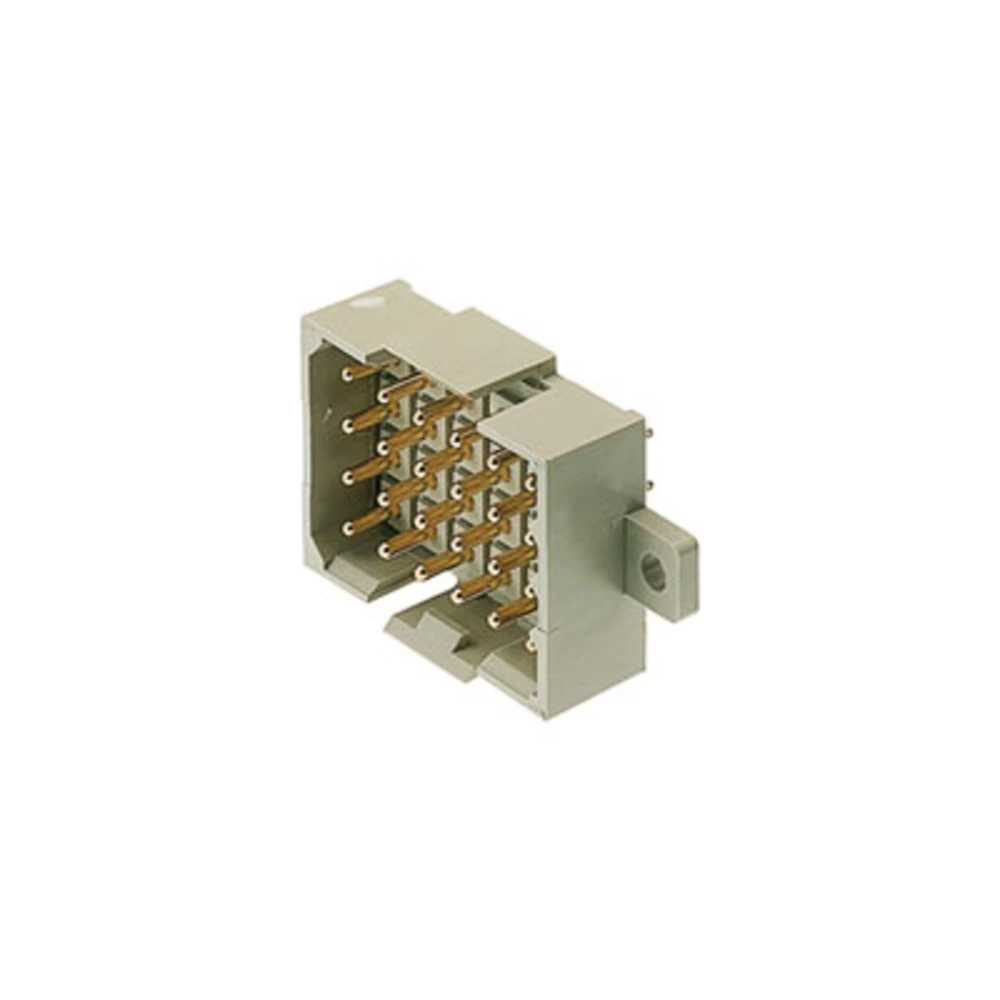

Tip RSV1,6 LSF36 GR 3,2 SN

Ukupan broj polova 36

Veza Print

Visina 28.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 16.33 x 18.2 x 17.6 mm

Duljina 16.33 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 18.2 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LS9 GR 4,5 SN

Ukupan broj polova 9

Veza Print

Visina 17.6 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 42.5 x 23.8 x 15.0 mm

Duljina 42.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 23.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LSF18 GR 3,2 SN

Ukupan broj polova 18

Veza Print

Visina 15.0 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 15.0 x 42.5 x 28.8 mm

Duljina 15.0 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 20 kom.

Širina 42.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LSF24 GR 3,2 SN

Ukupan broj polova 24

Veza Print

Visina 28.8 mm

Zatik Ø 0.97 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.3 x 35.56 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.56 mm

Tip SLS 5.08/07/180 SN OR BX

Ukupan broj polova 7

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 15.3 x 55.88 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 30 sati

Širina 55.88 mm

Tip SLS 5.08/11/180 SN OR BX

Ukupan broj polova 11

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 15.3 x 66.04 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 24 kom.

Širina 66.04 mm

Tip SLS 5.08/13/180 SN OR BX

Ukupan broj polova 13

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 15.3 x 71.12 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 24 kom.

Širina 71.12 mm

Tip SLS 5.08/14/180 SN OR BX

Ukupan broj polova 14

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 15.3 x 76.2 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 24 kom.

Širina 76.2 mm

Tip SLS 5.08/15/180 SN OR BX

Ukupan broj polova 15

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 15.2 x 57.88 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 30 sati

Širina 57.88 mm

Tip SLS 5.08/11/180B SN OR BX

Ukupan broj polova 11

Veza vijčani terminal

Visina 22.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 15.2 x 68.04 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 24 kom.

Širina 68.04 mm

Tip SLS 5.08/13/180B SN OR BX

Ukupan broj polova 13

Veza vijčani terminal

Visina 22.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 15.2 x 78.2 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 24 kom.

Širina 78.2 mm

Tip SLS 5.08/15/180B SN OR BX

Ukupan broj polova 15

Veza vijčani terminal

Visina 22.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 15.3 x 91.44 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 18 kom.

Širina 91.44 mm

Tip SLS 5.08/18/180 SN OR BX

Ukupan broj polova 18

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.3 x 101.6 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 18 kom.

Širina 101.6 mm

Tip SLS 5.08/20/180 SN OR BX

Ukupan broj polova 20

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 1

Dim. (D x Š x V) 15.3 x 106.68 x 22.2 mm

Duljina 15.3 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 12 kom.

Širina 106.68 mm

Tip SLS 5.08/21/180 SN OR BX

Ukupan broj polova 21

Veza vijčani terminal

Visina 22,2 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 15.2 x 88.36 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 18 kom.

Širina 88.36 mm

Tip SLS 5.08/17/180B SN OR BX

Ukupan broj polova 17

Veza vijčani terminal

Visina 22.3 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 24.30 x 46.98 x 44.70 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 30 sati

Širina 46.98 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/04/180MF4 BCF/06R SN BK BX

Ukupan broj polova 4

Veza opružna kopča

Visina 44.70 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 31.74 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 45 sati

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/02/180MSF BCF/06R SN BK BX

Ukupan broj polova 2

Veza opružna kopča

Visina 31.74 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 39.36 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 40 kom

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/03/180MSF3 BCF/04R SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Visina 39.36 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 24.30 x 54.60 x 44.70 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10 mm²

Minimalni presjek 0.5 mm²

Nazivna struja 35 A

Nazivna struja - zaokruženo 35 A

Nazivni napon 600 V

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 25 kom.

Širina 54.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/05/180MF4 BCF/04R SN BK BX

Ukupan broj polova 5

Veza opružna kopča

Visina 44.70 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 21.50 x 44.70 x 39.36 mm

Duljina 21.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 30 sati

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/04/180 BCF/08R SN BK BX

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 39.36 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 31.74 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 40 kom

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/02/180MF BCF/08R SN BK BX

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 31.74 mm

AWG maks. 8.

AWG min. 24

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 24.30 x 44.70 x 39.36 mm

Duljina 24.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 10.00 mm²

Materijal kućišta PA GF

Minimalni presjek 0.50 mm²

Nazivna struja 33 A

Nazivna struja - zaokruženo 33 A

Nazivni napon 600 V

Niz BV/SV

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 40 kom

Širina 44.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip BVF 7.62HP/03/180MF2 BCF/04R SN BK BX

Ukupan broj polova 3.

Veza opružna kopča

Veza Utikač

Visina 39.36 mm
