Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača Sivo

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 12.7 x 32.6 x 17.5 mm

Duljina 12,7 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 32.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LB18 GR 3,2 AU

Ukupan broj polova 18

Veza Print

Visina 17,5 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 32.6 x 18.5 x 17.5 mm

Duljina 32.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 18.5 mm

Smjer parenja Okomito na tiskanu ploču

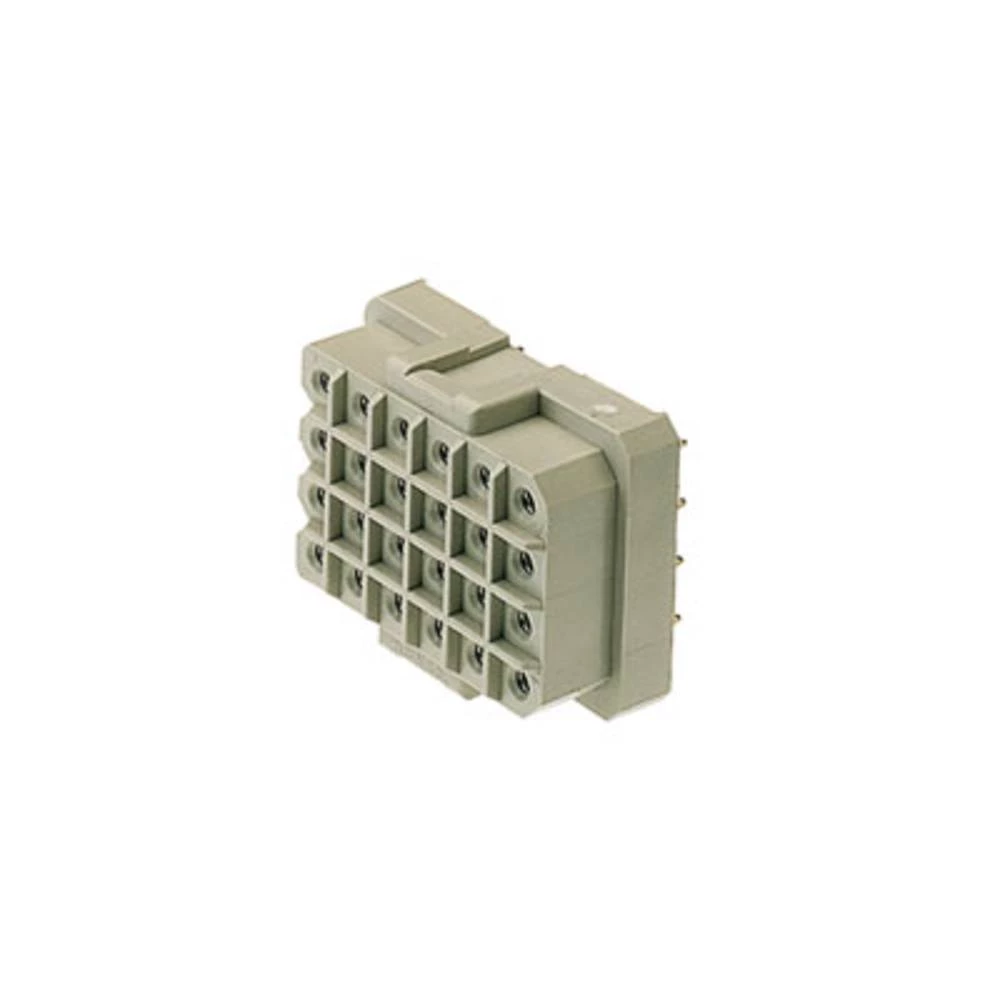

Tip RSV1,6 LB18 GR 3,2 SN

Ukupan broj polova 18

Veza Print

Visina 17,5 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 15.0 x 37.60 x 23.8 mm

Duljina 15.0 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 37.60 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

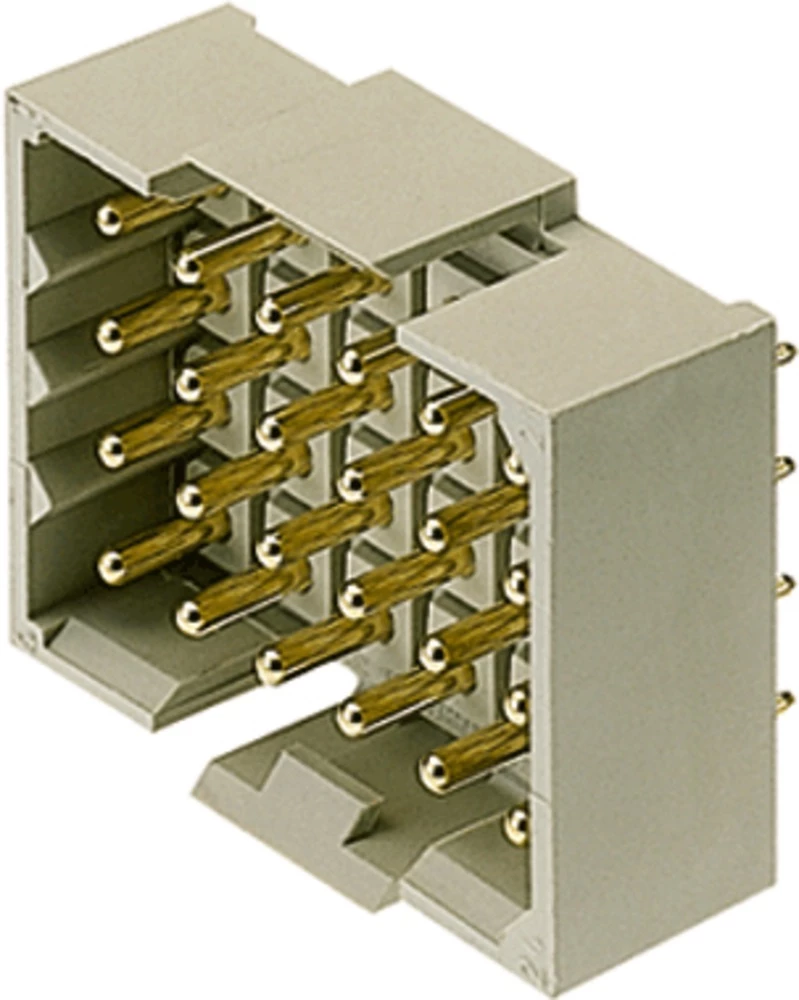

Tip RSV1,6 LS18 GR 3,2 AU

Ukupan broj polova 18

Veza Print

Visina 23.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 32.5 x 23.8 x 15.0 mm

Duljina 32.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 23.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

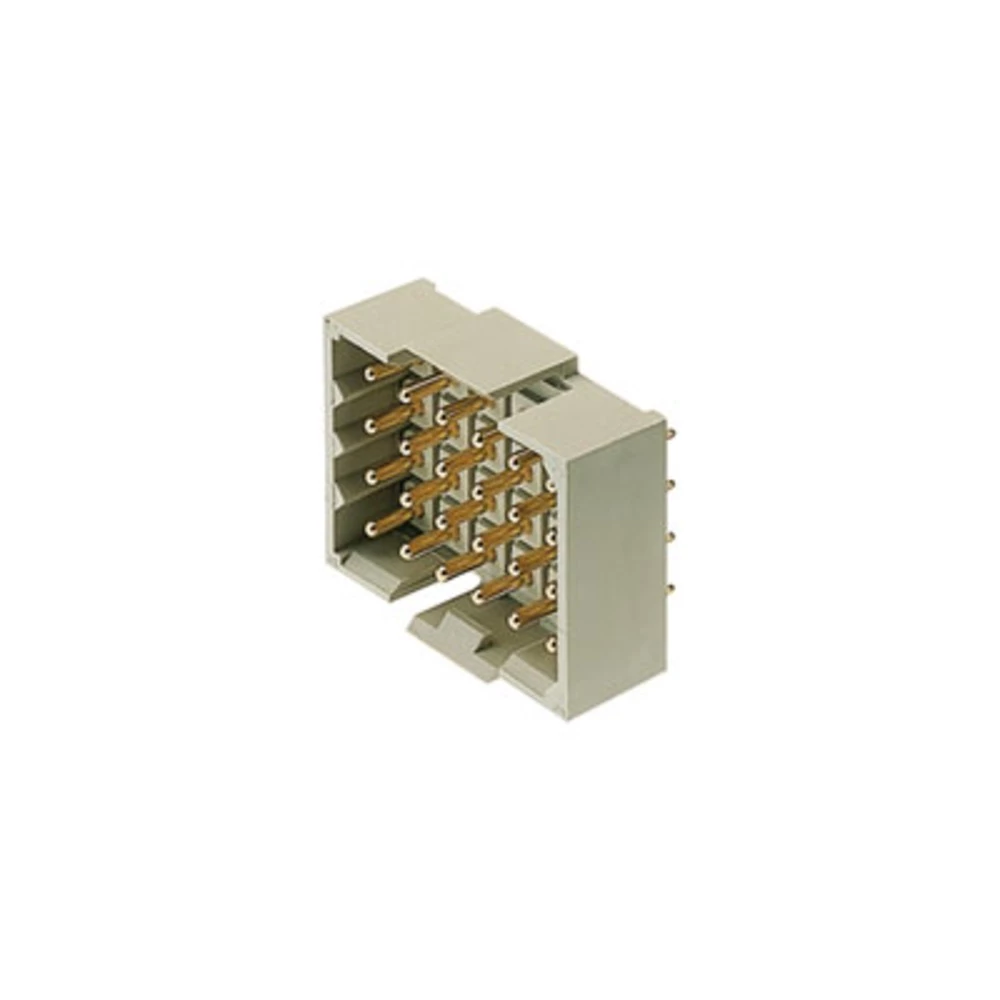

Tip RSV1,6 LS18 GR 3,2 SN

Ukupan broj polova 18

Veza Print

Visina 15.0 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 42.5 x 18.5 x 17.5 mm

Duljina 42.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 18.5 mm

Smjer parenja Okomito na tiskanu ploču

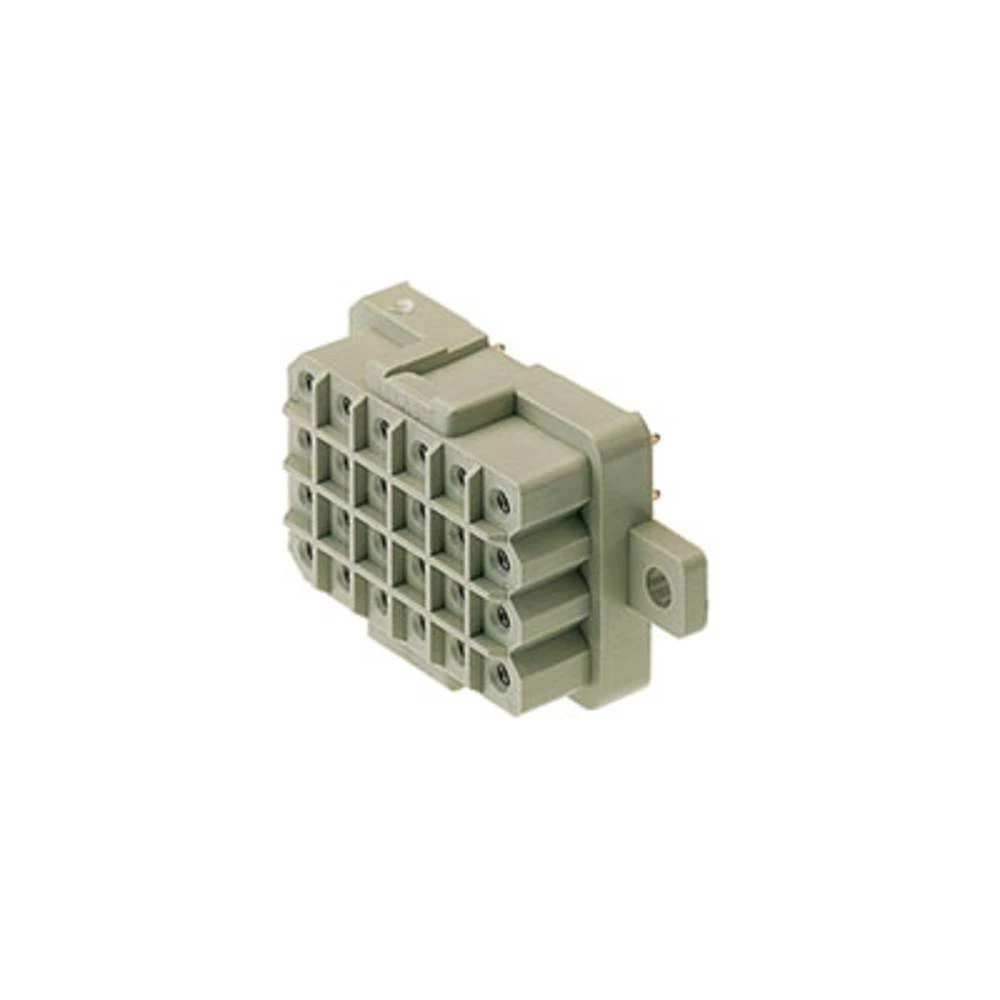

Tip RSV1,6 LBF18 GR 3,2 AU

Ukupan broj polova 18

Veza Print

Visina 17,5 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 17.5 x 42.5 x 18.5 mm

Duljina 17,5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 25 kom.

Širina 42.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip RSV1,6 LBF18 GR 3,2 SN

Ukupan broj polova 18

Veza Print

Visina 18.5 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 3.

Dim. (D x Š x V) 15.0 x 42.5 x 23.8 mm

Duljina 15.0 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 25 kom.

Širina 42.5 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

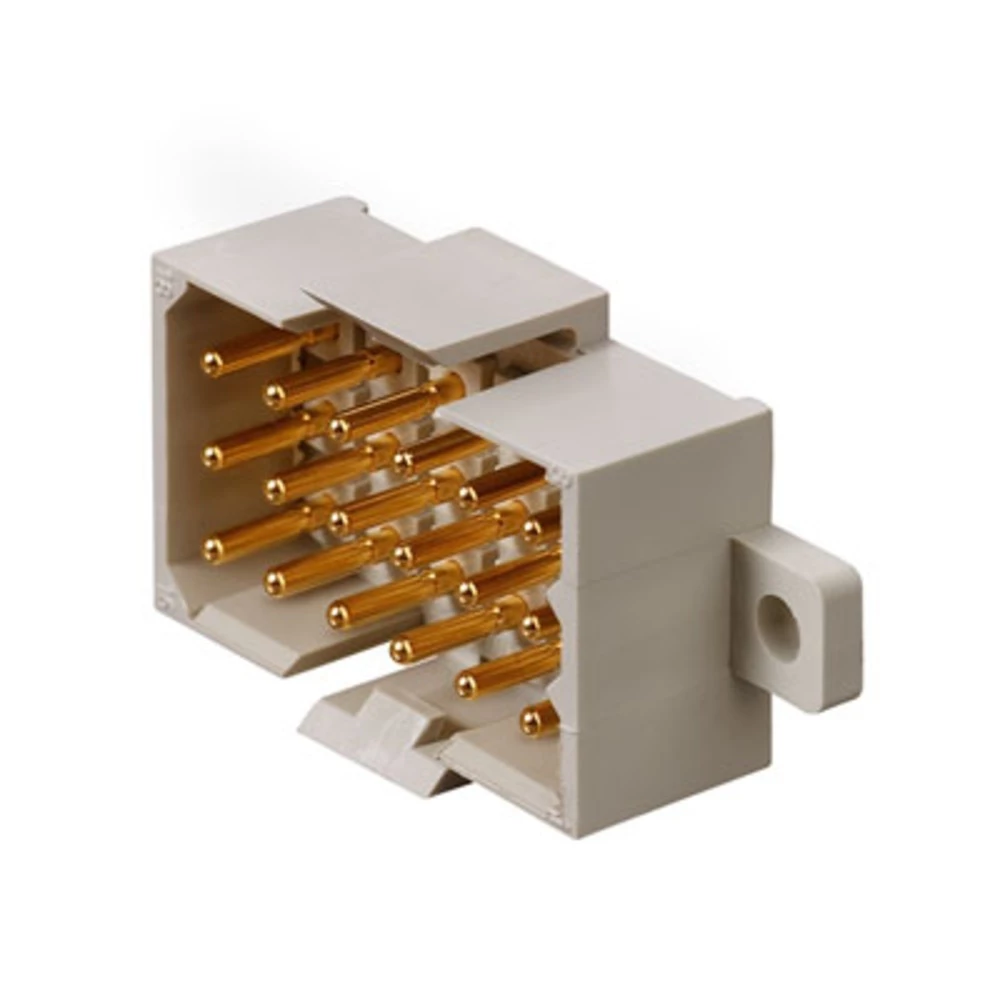

Tip RSV1,6 LSF18 GR 3,2 AU

Ukupan broj polova 18

Veza Print

Visina 23.8 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 4

Dim. (D x Š x V) 17.5 x 32.6 x 23.5 mm

Duljina 17,5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 20 kom.

Širina 32.6 mm

Smjer parenja Okomito na tiskanu ploču

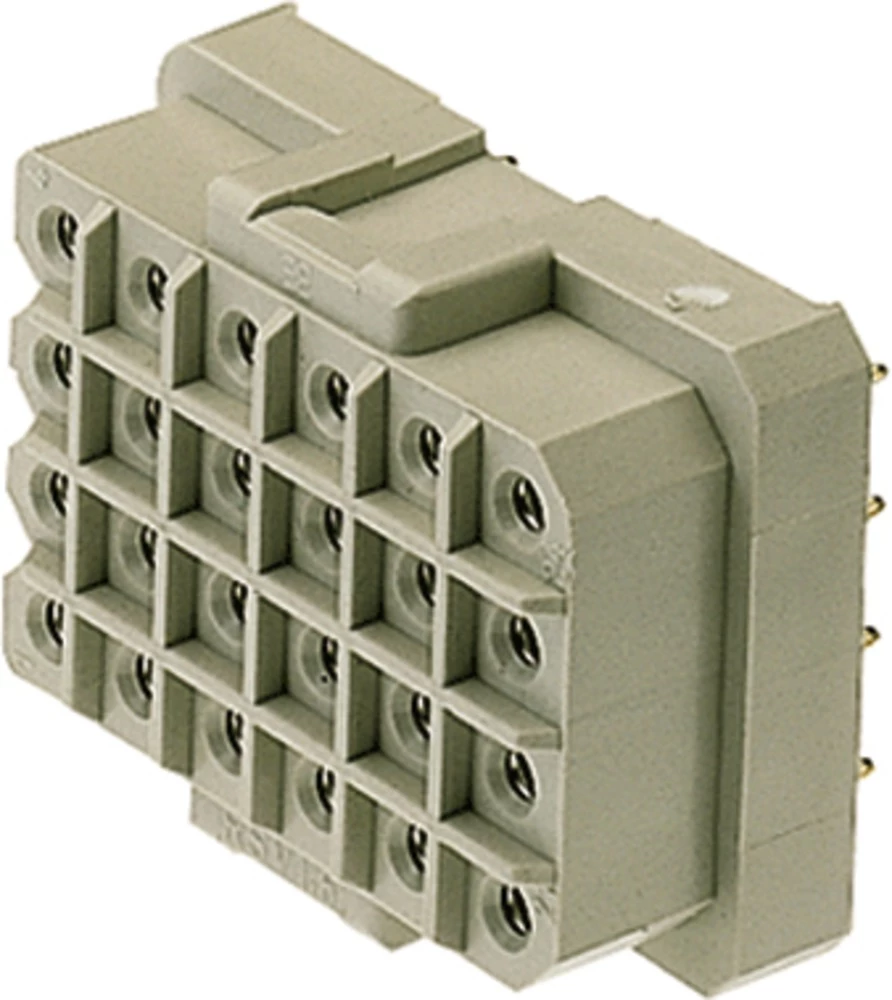

Tip RSV1,6 LB24 GR 3,2 AU

Ukupan broj polova 24

Veza Print

Visina 23.5 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 2

Dim. (D x Š x V) 60 x 135 x 160 mm

Duljina 60 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Širina 135 mm

Tip SLD 5.08V/48/180 3.2SN OR BX

Ukupan broj polova 48

Veza Print

Visina 160 mm

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 14.7 x 29.4 x 22.2 mm

Duljina 14.7 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 29.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/04/90B 3.2 SN OR BX

Ukupan broj polova 4

Veza Print

Visina 22,2 mm

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 22.2 x 35.02 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.02 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/06/90B 3.2 SN OR BX

Ukupan broj polova 6

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 2

Dim. (D x Š x V) 22.2 x 45.18 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.18 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/08/90B 3.2 SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 22.2 x 55.34 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.34 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/10/90B 3.2 SN OR BX

Ukupan broj polova 10

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 2

Dim. (D x Š x V) 22.2 x 65.5 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 65.5 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/12/90B 3.2 SN OR BX

Ukupan broj polova 12

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 2

Dim. (D x Š x V) 22.2 x 75.66 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 75.66 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/14/90B 3.2 SN OR BX

Ukupan broj polova 14

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 22.2 x 85.82 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 20 kom.

Širina 85.82 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/16/90B 3.2 SN OR BX

Ukupan broj polova 16

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 2

Dim. (D x Š x V) 22.2 x 80.74 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 80.74 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/30/90B 3.2 SN OR BX

Ukupan broj polova 30

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 2

Dim. (D x Š x V) 22.2 x 85.82 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 85.82 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/32/90B 3.2 SN OR BX

Ukupan broj polova 32

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 22.2 x 90.9 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 90.9 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/34/90B 3.2 SN OR BX

Ukupan broj polova 34

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 22.2 x 95.98 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 95.98 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/36/90B 3.2 SN OR BX

Ukupan broj polova 36

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 19

Broj redaka 2

Dim. (D x Š x V) 22.2 x 101.06 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 101.06 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/38/90B 3.2 SN OR BX

Ukupan broj polova 38

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 2

Dim. (D x Š x V) 22.2 x 106.14 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 106.14 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/40/90B 3.2 SN OR BX

Ukupan broj polova 40.

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 2

Dim. (D x Š x V) 22.2 x 111.22 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 111.22 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

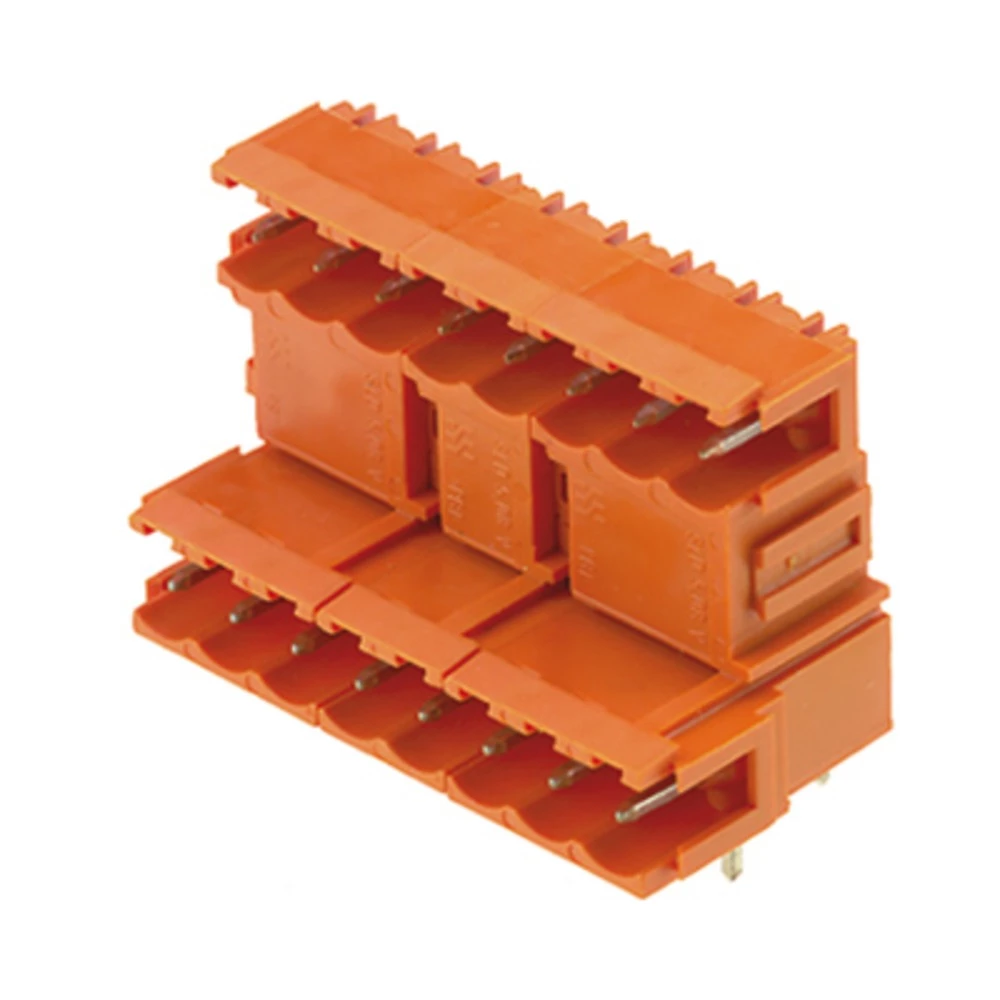

Tip SLD 5.08V/42/90B 3.2 SN OR BX

Ukupan broj polova 42

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 2

Dim. (D x Š x V) 22.2 x 116.3 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 116.3 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/44/90B 3.2 SN OR BX

Ukupan broj polova 44

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 2

Dim. (D x Š x V) 22.2 x 121.38 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 121.38 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/46/90B 3.2 SN OR BX

Ukupan broj polova 46

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 2

Dim. (D x Š x V) 22.2 x 126.46 x 29.4 mm

Duljina 22,2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 10 kom.

Širina 126.46 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 5.08V/48/90B 3.2 SN OR BX

Ukupan broj polova 48

Veza Print

Visina 29.4 mm

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 30 x 130 x 150 mm

Duljina 30 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT
