Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 13

Broj redaka 2

Dim. (D x Š x V) 60 x 70 x 225 mm

Duljina 60 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Širina 70 mm

Tip SLD 5.08V/26/180 3.2SN OR BX

Ukupan broj polova 26

Veza Print

Visina 225 mm

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 2

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Tip SLD 5.08V/28/180 3.2SN OR BX

Ukupan broj polova 28

Veza Print

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 2

Dim. (D x Š x V) 60 x 102 x 116 mm

Duljina 60 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Širina 102 mm

Tip SLD 5.08V/30/180 3.2SN OR BX

Ukupan broj polova 30

Veza Print

Visina 116 mm

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 2

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Tip SLD 5.08V/34/180 3.2SN OR BX

Ukupan broj polova 34

Veza Print

Boja proizvođača naranča

Broj polova po redu 17

Broj redaka 2

Dim. (D x Š x V) 60 x 135 x 155 mm

Duljina 60 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Širina 135 mm

Tip SLD 5.08V/36/180 3.2SN OR BX

Ukupan broj polova 36

Veza Print

Visina 155 mm

Boja proizvođača naranča

Broj polova po redu 18

Broj redaka 2

Dim. (D x Š x V) 60 x 135 x 155 mm

Duljina 60 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Širina 135 mm

Tip SLD 5.08V/38/180 3.2SN OR BX

Ukupan broj polova 38

Veza Print

Visina 155 mm

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 2

Dim. (D x Š x V) 60 x 130 x 160 mm

Duljina 60 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Širina 130 mm

Tip SLD 5.08V/40/180 3.2SN OR BX

Ukupan broj polova 40.

Veza Print

Visina 160 mm

Boja proizvođača naranča

Broj polova po redu 21

Broj redaka 2

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Tip SLD 5.08V/42/180 3.2SN OR BX

Ukupan broj polova 42

Veza Print

Boja proizvođača naranča

Broj polova po redu 22

Broj redaka 2

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

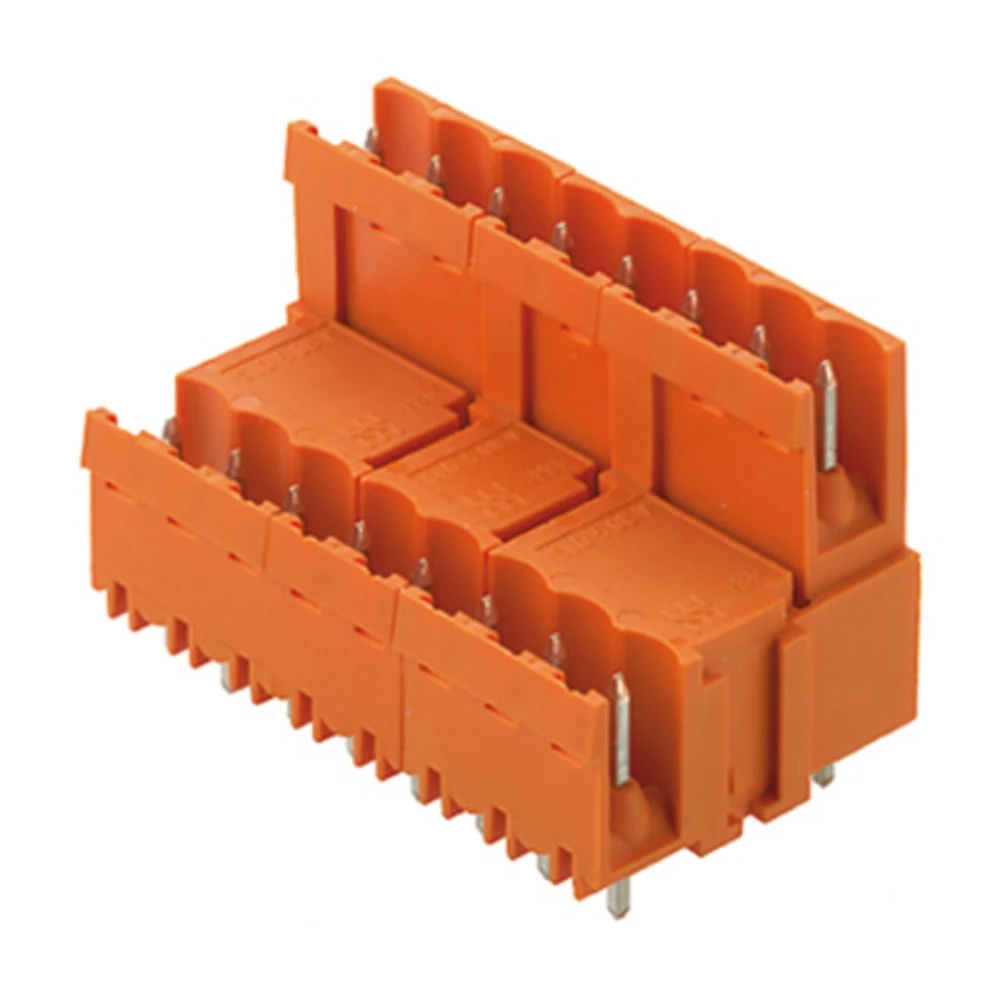

Tip SLD 5.08V/44/180 3.2SN OR BX

Ukupan broj polova 44

Veza Print

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 2

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 400 V

Niz BL/SL 5.08

Rm 5.08 mm

Sadržaj 10 kom.

Tip SLD 5.08V/46/180 3.2SN OR BX

Ukupan broj polova 46

Veza Print

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 13.5 x 22.5 x 17.5 mm

Duljina 13.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 100 kom.

Širina 22.5 mm

Smjer parenja Okomito na tiskanu ploču

Tip RSV1,6 LBF4 GR 3,2 SN

Ukupan broj polova 4

Veza Print

Visina 17,5 mm

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 22.5 x 18.8 x 15.0 mm

Duljina 22.5 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 100 kom.

Širina 18.8 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LSF4 GR 3,2 SN

Ukupan broj polova 4

Veza Print

Visina 15.0 mm

Boja proizvođača Sivo

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.7 x 17.6 x 17.5 mm

Duljina 12,7 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblik olovke Okruglo

Oblikovati čep, ravno

Rm 5 mm

Sadržaj 50 kom.

Širina 17.6 mm

Smjer parenja Okomito na tiskanu ploču

Stupanj zaštite IP20 (spareno stanje)

Tip RSV1,6 LB6 GR 3,2 AU

Ukupan broj polova 6

Veza Print

Visina 17,5 mm

Zatik Ø 0.97 mm

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 17.6 x 17.5 x 13.5 mm

Duljina 17.6 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta termoplastični

Minimalna temperatura -25 °C

Nazivna struja 14 A

Nazivna struja - zaokruženo 14 A

Nazivni napon 500 V

Niz RSV

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 17,5 mm

Smjer parenja Okomito na tiskanu ploču

Tip RSV1,6 LB6 GR 3,2 SN

Ukupan broj polova 6

Veza Print

Visina 13.5 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 30 x 39.4 x 32.48 mm

Duljina 30 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 20 kom.

Širina 39.4 mm

Tip SLS 5.08/06/180TB RF15 SN OR BX

Ukupan broj polova 6

Veza vijčani terminal

Visina 32.48 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.20 x 50.86 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.86 mm

Tip MSTBVK 2,5/ 8-STF-5,08

Ukupan broj polova 8.

Veza vijčani terminal

Veza Utikač

Visina 37.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 42.50 x 55.84 x 43.50 mm

Duljina 42.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz UMSTBVK

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 55.84 mm

Tip UMSTBVK 2,5/ 9-STF-5,08

Ukupan broj polova 9

Veza vijčani terminal

Veza Utikač

Visina 43.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 27.20 x 102.76 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s montažnim nogama za TS35

Rm 5.08 mm

Sadržaj 50 kom.

Širina 102.76 mm

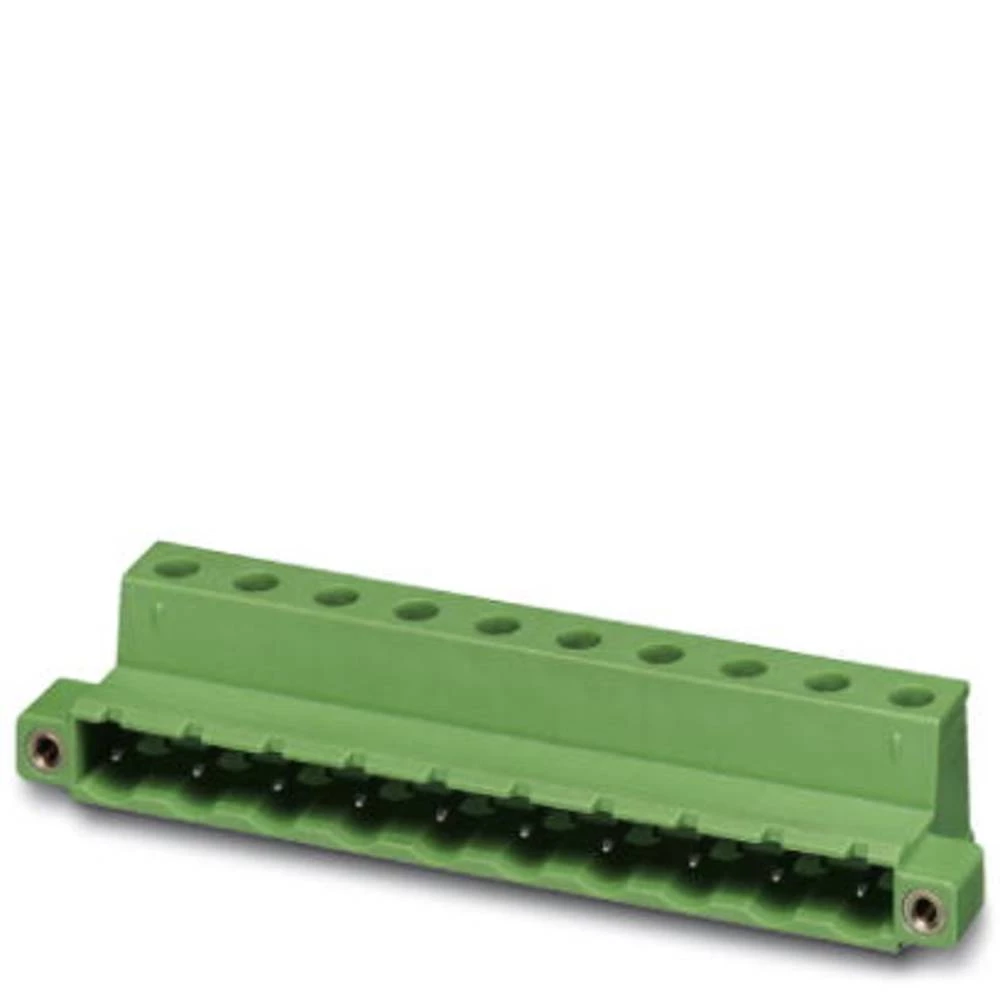

Tip MSTBVK 2,5/18-GF-5,08

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 37.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 17.30 x 102.76 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 102.76 mm

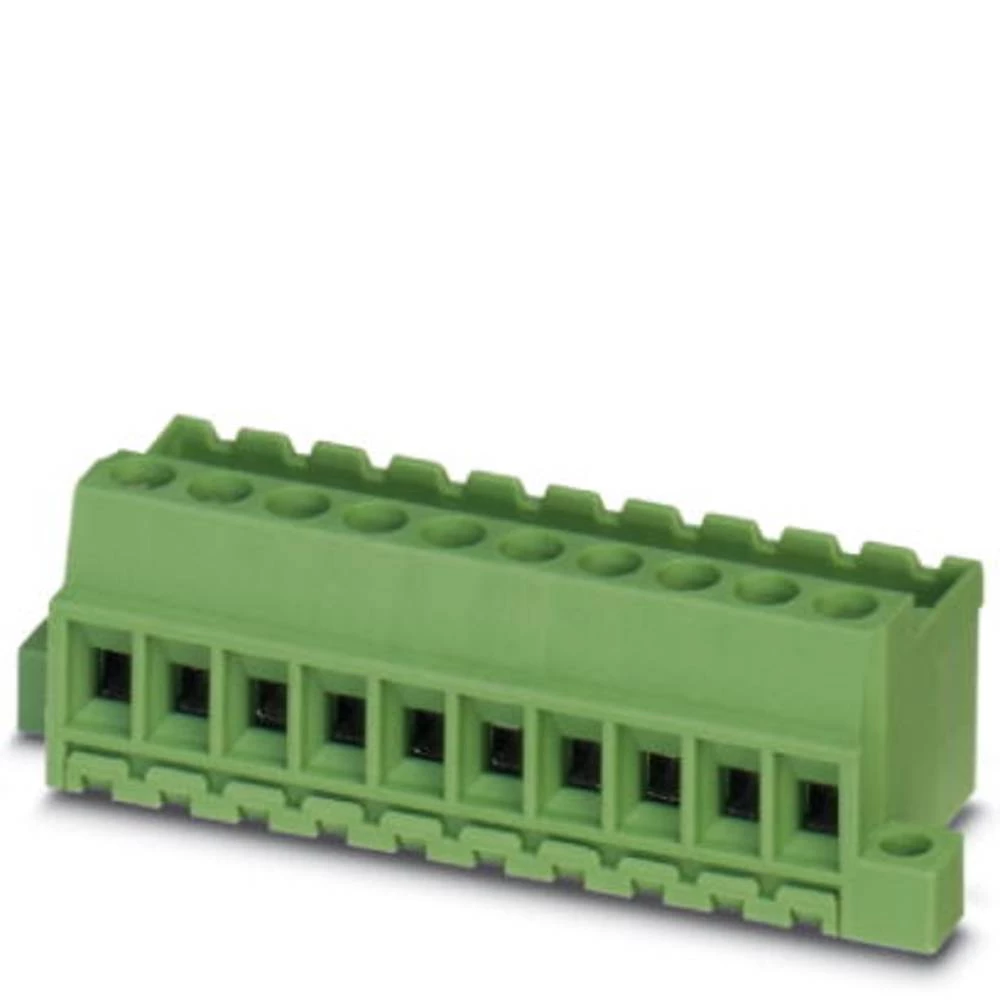

Tip MVSTBU 2,5/18-GB-5,08

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 27.20 x 113.28 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti S poteznom čahurom

Posebnosti s montažnim nogama za TS35

Rm 5.08 mm

Sadržaj 50 kom.

Širina 113,28 mm

Tip MSTBVK 2,5/22-G-5,08

Ukupan broj polova 22

Veza vijčani terminal

Veza Utikač

Visina 37.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 27.20 x 91.50 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.50 mm

Tip MSTBVK 2,5/16-STF-5,08

Ukupan broj polova 16

Veza vijčani terminal

Veza Utikač

Visina 37.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 21.48 x 37.00 x 27.20 mm

Duljina 21.48 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti S poteznom čahurom

Posebnosti s montažnim nogama za TS35

Rm 5.08 mm

Sadržaj 50 kom.

Širina 37.00 mm

Tip MSTBVK 2,5/ 2-GF-5,08

Ukupan broj polova 2

Veza vijčani terminal

Veza Utikač

Visina 27.20 mm

Boja proizvođača zelena

Dim. (D x Š) 29.2 mm x 87.8 mm

Duljina 29.2 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Rm 87.8 mm

Sadržaj 50 kom.

Širina 87.8 mm

Tip MSTBVK 2,5/17-G-5,08

Ukupan broj polova 17

Veza vijci

Boja proizvođača zelena

Dim. (D x Š) 29.2 mm x 46.88 mm

Duljina 29.2 mm

Izolacijski materijal termoplastični

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Rm 46.88 mm

Sadržaj 50 kom.

Širina 46.88 mm

Tip MSTBVK 2,5/ 7-GF-5,08

Ukupan broj polova 7

Veza vijci

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 17.30 x 102.76 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 102.76 mm

Tip MVSTBU 2,5/18-GFB-5,08

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 42.50 x 91.40 x 43.50 mm

Duljina 42.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz UMSTBVK

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.40 mm

Tip UMSTBVK 2,5/16-STF-5,08

Ukupan broj polova 16

Veza vijčani terminal

Veza Utikač

Visina 43.50 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.2 x 35.4 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 48 kom.

Širina 35.4 mm

Tip SLS 5.08/05/180FI SN OR BX

Ukupan broj polova 5

Veza vijčani terminal

Visina 22.3 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.2 x 45.56 x 22.3 mm

Duljina 15.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 21.50 A

Nazivna struja - zaokruženo 21.5 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 36 sati

Širina 45.56 mm

Tip SLS 5.08/07/180FI SN OR BX

Ukupan broj polova 7

Veza vijčani terminal

Visina 22.3 mm
