Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.70 x 35.52 x 19.00 mm

Duljina 13.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.52 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IC 2,5/ 5-GF-5,08

Ukupan broj polova 5

Veza Print

Visina 19.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 12.60 x 76.00 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 76.00 mm

Tip MVSTBR 2,5/15-ST

Ukupan broj polova 15

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 11.10 x 17.50 x 14.60 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 17.50 mm

Tip PT 1,5/ 5-PVH-3,5

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 14.60 mm

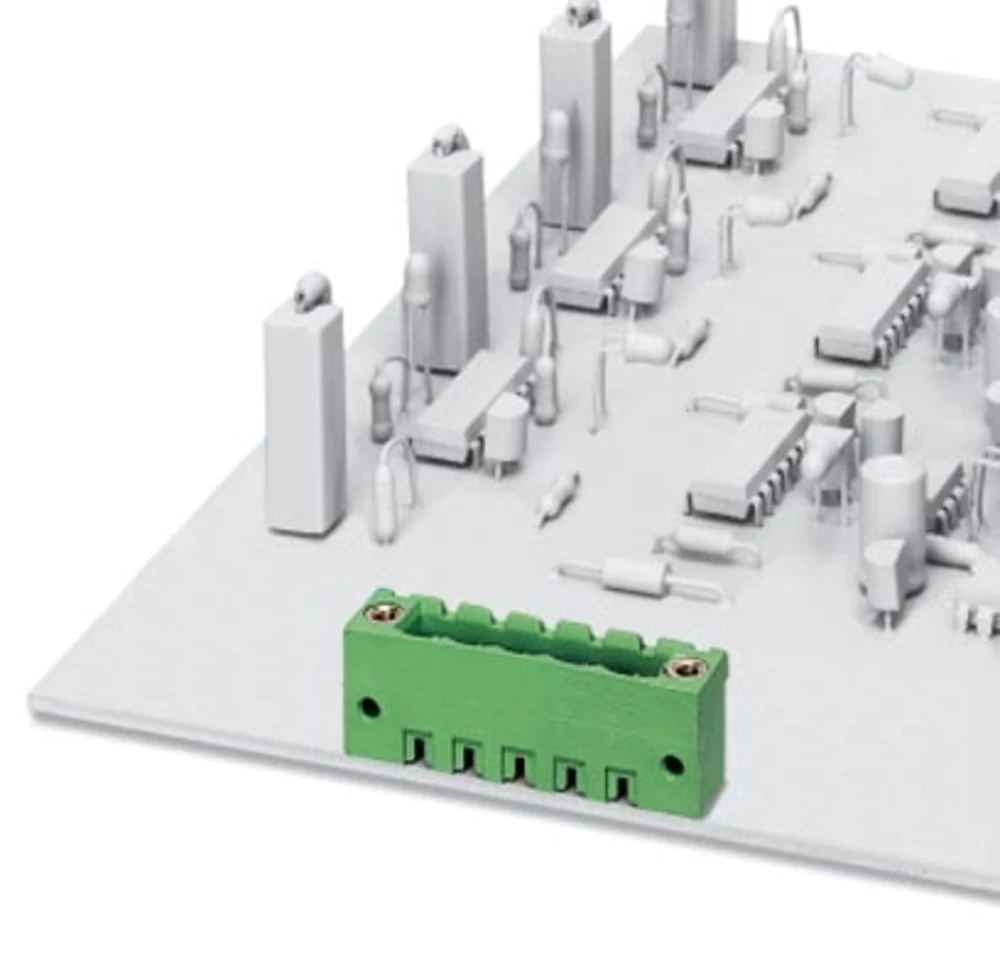

Boja proizvođača zelena

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 8.60 x 76.20 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 76.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/13-GF-5,08

Ukupan broj polova 13

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.60 x 62.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5 mm

Sadržaj 50 kom.

Širina 62.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/12-G

Ukupan broj polova 12

Veza Print

Visina 15.90 mm

AWG maks. 16

AWG min. 24

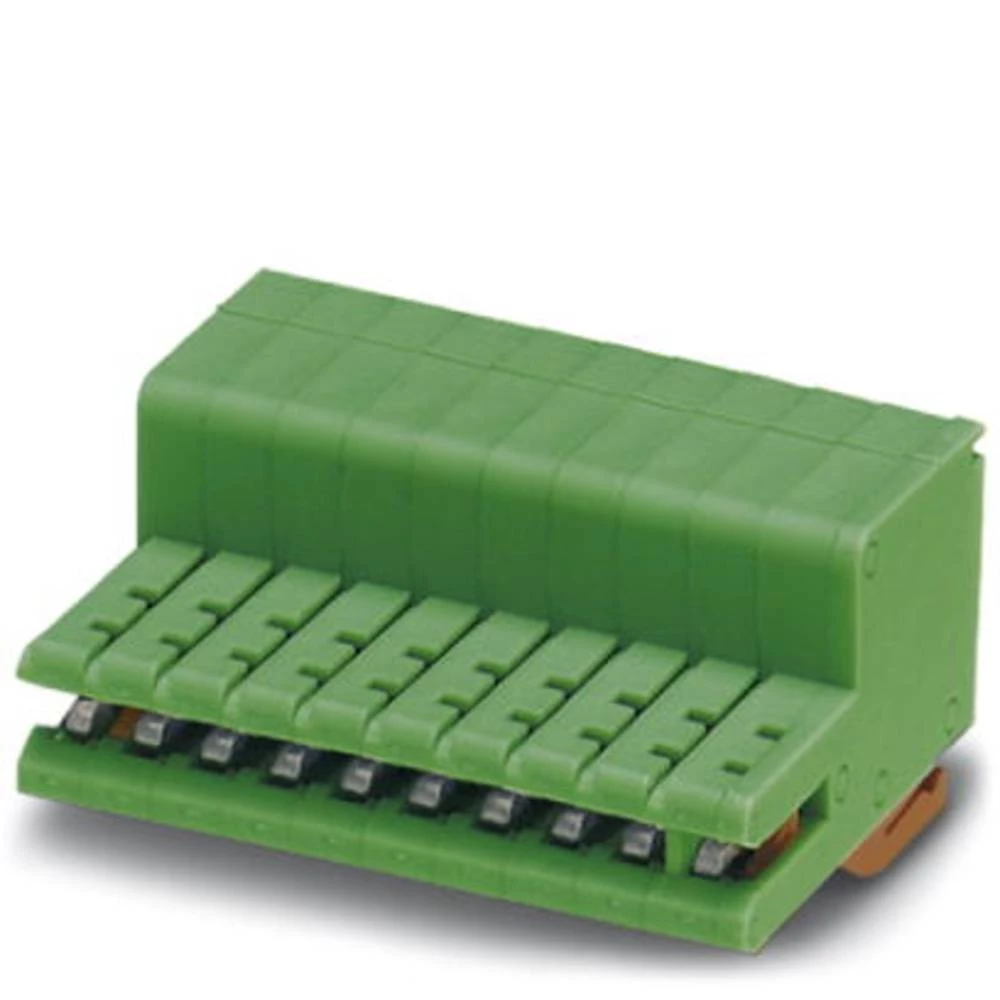

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 17.50 x 43.40 x 24.05 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz ZEC

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 43.40 mm

Tip ZEC 1,0/12-ST-3,5 C1 R1,12

Ukupan broj polova 12

Veza opružna kopča

Visina 24.05 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.60 x 40.70 x 39.95 mm

Duljina 13.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBW

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 40.70 mm

Tip MVSTBW 2,5/ 8-STEH BK

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 39.95 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crvena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 20.00 mm

Tip MSTBT 2,5/ 4-ST RD

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.20 x 22.60 x 15.14 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GICV

Oblikovati utikač, kutni

Rm 7.62 mm

Sadržaj 50 kom.

Širina 22.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip GICV 2,5/ 2-G-7,62

Ukupan broj polova 2

Veza Print

Visina 15.14 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.40 x 18.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.40 mm

Tip MSTB 2,5/ 5-ST-5,08 BD: 1-5

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 42.50 x 52.32 x 43.50 mm

Duljina 42.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz UMSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 52.32 mm

Tip UMSTBVK 2,5/10-G-5,08

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 43.50 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 17.78 x 26.90 x 22.10 mm

Duljina 17.78 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/ 3-G-5,08

Ukupan broj polova 6

Veza Print

Visina 22.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 28.56 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GFKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 28.56 mm

Tip GFKC 2,5/ 4-ST-7,62

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

Boja proizvođača crna

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.30 x 43.50 x 17.80 mm

Duljina 13.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCDN

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 43.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCDN 1,5/12-G1-3,5 P26THR C NZ

Ukupan broj polova 12

Veza Print

Visina 17.80 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 21.06 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 7.62 mm

Sadržaj 50 kom.

Širina 21.06 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBV 2,5/ 3-G-7,62

Ukupan broj polova 3.

Veza Print

Visina 15.90 mm

Boja proizvođača crna

Broj polova po redu 3.

Broj redaka 2

Dim. (D x Š x V) 17.78 x 25.60 x 23.70 mm

Duljina 17.78 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTBV

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip MDSTBV 2,5/ 3-G-5,08 BK

Ukupan broj polova 6

Veza Print

Visina 23.70 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.00 x 45.00 x 18.20 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz DFK-PC

Oblikovati konektor, ugradnja

Posebnosti s kratkom polugom za izbacivanje

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 10.16 mm

Sadržaj 10 kom.

Širina 45.00 mm

Tip DFK-PC 6-16/ 2-GF-10,16

Ukupan broj polova 2

Veza Print

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.10 x 21.90 x 13.60 mm

Duljina 8.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

Niz MCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti za procese valovitog lemljenja

Rm 2,50 mm

Sadržaj 50 kom.

Širina 21.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip MCV 0,5/ 8-G-2,5

Ukupan broj polova 8.

Veza Print

Visina 13.60 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 12.00 x 45.00 x 18.20 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTBVA

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.00 mm

Tip DFK-MSTBVA 2,5/ 3-GF-5,08

Ukupan broj polova 3.

Veza Print

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.60 x 68.58 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 7.62 mm

Sadržaj 100 kom.

Širina 68.58 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBVA 2,5/ 9-G-7,62

Ukupan broj polova 9

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.00 x 45.68 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati utikač, kutni

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.68 mm

Tip IC 2,5/ 7-STGF-5,08

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 42.50 x 72.64 x 43.50 mm

Duljina 42.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz UMSTBVK

Oblikovati utikač, ugradnja vertikalno

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 72.64 mm

Tip UMSTBVK 2,5/14-G-5,08

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 43.50 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.60 x 15.90 x 15.24 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 15.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 5-GF-5,08 AU

Ukupan broj polova 5

Veza Print

Visina 15.24 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.20 x 47.72 x 22.60 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz ICV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 47.72 mm

Smjer parenja Okomito na tiskanu ploču

Tip ICV 2,5/ 9-G-5,08

Ukupan broj polova 9

Veza Print

Visina 22.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 16.80 x 26.60 x 20.94 mm

Duljina 16.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKCVR

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.60 mm

Tip FKCVR 2,5/ 4-ST-5,08

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 20.94 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 2

Dim. (D x Š x V) 23.70 x 29.94 x 26.00 mm

Duljina 23.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 29.94 mm

Smjer parenja Okomito na tiskanu ploču

Tip MDSTBVA 2,5/ 5-G-5,08

Ukupan broj polova 10

Veza Print

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 2

Dim. (D x Š x V) 23.70 x 53.34 x 26.00 mm

Duljina 23.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 53.34 mm

Smjer parenja Okomito na tiskanu ploču

Tip MDSTBV 2,5/ 8-GF-5,08

Ukupan broj polova 16

Veza Print

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 8.60 x 71.12 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V
