Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 15.00 x 45.72 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.72 mm

Tip MSTBT 2,5/ 9-ST-5,08

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 12.00 x 52.72 x 15.60 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 52.72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBA 2,5/10-G-5,08

Ukupan broj polova 10

Veza Print

Visina 15.60 mm

AWG maks. 20

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 11.75 x 19.05 x 15.60 mm

Duljina 11.75 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 0.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

Niz FK-MC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 50 kom.

Širina 19.05 mm

Tip FK-MC 0,5/ 6-ST-2,5

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 15.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 15.00 x 131.72 x 27.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 131.72 mm

Tip FRONT-MSTB 2,5/24-STF-5,08

Ukupan broj polova 24

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.80 x 52.00 x 16.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz SMSTBA

Oblikovati utikač, ugradnja vertikalno

Rm 5 mm

Sadržaj 50 kom.

Širina 52.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMSTBA 2,5/10-G

Ukupan broj polova 10

Veza Print

Visina 16.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 50.01 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5 mm

Sadržaj 50 kom.

Širina 50.01 mm

Tip MSTB 2,5/ 8-STF

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 16.20 x 29.63 x 29.40 mm

Duljina 16.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz DFK-MC

Oblikovati utičnica, instalacija

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 3.81 mm

Sadržaj 50 kom.

Širina 29.63 mm

Tip DFK-MC 1,5/ 4-GF-3,81

Ukupan broj polova 4

Veza Let iglica

Visina 29.40 mm

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 8.60 x 71.12 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

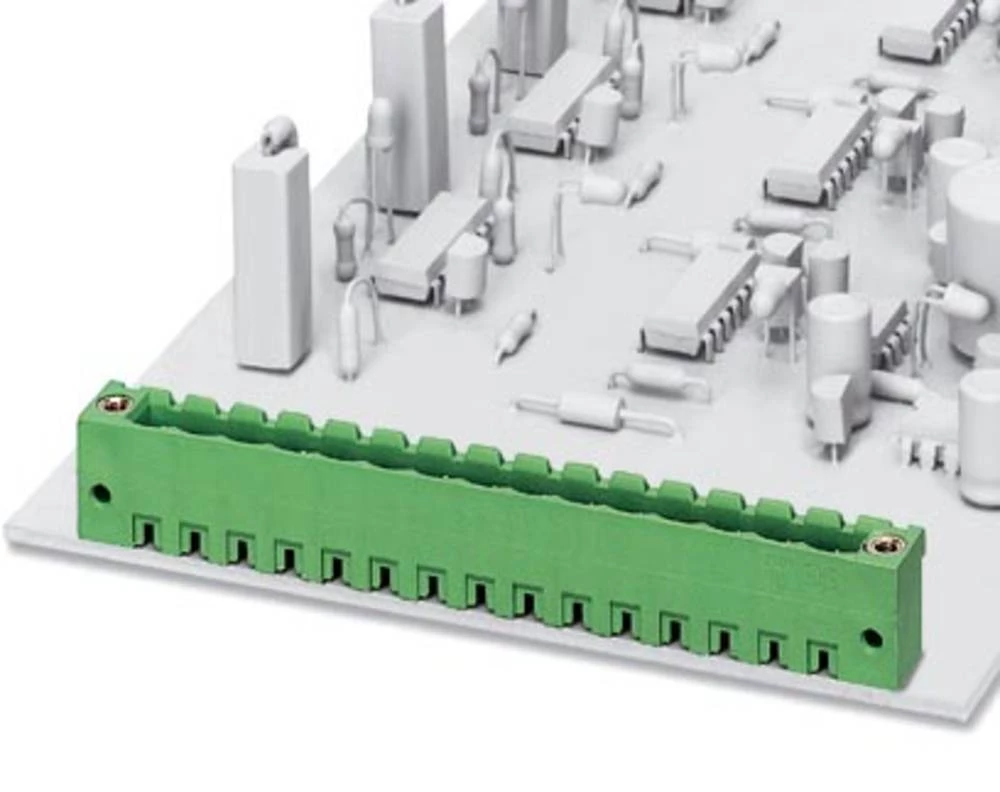

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 71.12 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/14-G-5,08

Ukupan broj polova 14

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 15.00 x 113.26 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati utikač, kutni

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 113.26 mm

Tip IC 2,5/22-ST-5,08

Ukupan broj polova 22

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

AWG maks. 6

AWG min. 18

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 30.55 x 76.00 x 56.50 mm

Duljina 30.55 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Maksimalni presjek 16 mm²

Minimalni presjek 0.75 mm²

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz DFK-PC

Oblikovati konektor, ugradnja

Posebnosti s kratkom polugom za izbacivanje

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 10.16 mm

Sadržaj 10 kom.

Širina 76.00 mm

Tip DFK-PC 16/ 4-STF-10,16

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 56.50 mm

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 2

Dim. (D x Š x V) 22.00 x 72.68 x 32.00 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 72.68 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/14-G1-5,08

Ukupan broj polova 28

Veza Print

Visina 32.00 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.00 x 25.40 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTB

Oblikovati Spojnica, vodoravna ugradnja

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTB 2,5/ 4-G-5,08 BK

Ukupan broj polova 4

Veza Print

Visina 12.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 17.30 x 62.12 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 62.12 mm

Tip MVSTBU 2,5/10-GFB-5,08

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 17.30 x 112.92 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 112.92 mm

Tip MVSTBU 2,5/20-GB-5,08

Ukupan broj polova 20

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 15.00 x 45.57 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 45.57 mm

Tip MSTB 2,5/ 7-STF-5,08

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.60 x 35.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5 mm

Sadržaj 250 kom

Širina 35.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 5-GF

Ukupan broj polova 5

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 15.00 x 65.00 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 65.00 mm

Tip MSTB 2,5/13-ST

Ukupan broj polova 13

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 11.10 x 14.60 x 14.00 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

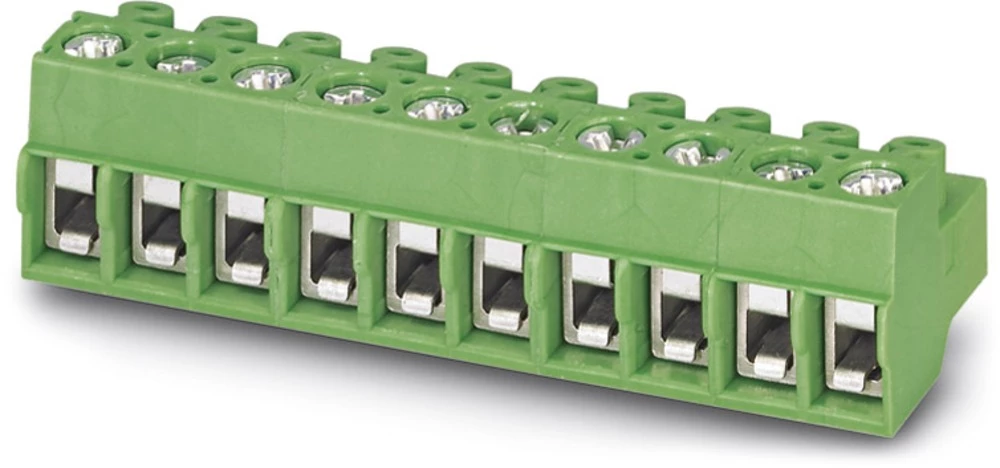

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 250 kom

Širina 14.60 mm

Tip PT 1,5/ 4-PVH-3,5

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 14.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 91.08 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 91.08 mm

Tip MSTBT 2,5/16-STF-5,08

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 12.00 x 73.04 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 73.04 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBA 2,5/14-G-5,08

Ukupan broj polova 14

Veza Print

Visina 12.10 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 25.40 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 3-GF-5,08 AU

Ukupan broj polova 3.

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.00 x 29.76 x 18.20 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTBA

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5.08 mm

Sadržaj 50 kom.

Širina 29.76 mm

Tip DFK-MSTBA 2,5/ 2-G-5,08

Ukupan broj polova 2

Veza Print

Visina 18.20 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 11.30 x 15.00 x 14.90 mm

Duljina 11.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 5 mm

Sadržaj 250 kom

Širina 15.00 mm

Tip PT 1,5/ 3-PVH-5,0-A

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 14.90 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.60 x 38.98 x 20.32 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 320 V

Niz MSTBO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 38.98 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 4-GL-5,08

Ukupan broj polova 4

Veza Print

Visina 20.32 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.00 x 12.90 x 11.10 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 250 kom

Širina 12.90 mm

Tip PT 1,5/ 2-PH-3,5

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 15.00 x 66.04 x 18.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 66.04 mm

Tip MSTB 2,5/13-ST-5,08

Ukupan broj polova 13

Veza Utikač

Veza vijčani terminal

Visina 18.30 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 25.60 x 53.34 x 28.50 mm

Duljina 25.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

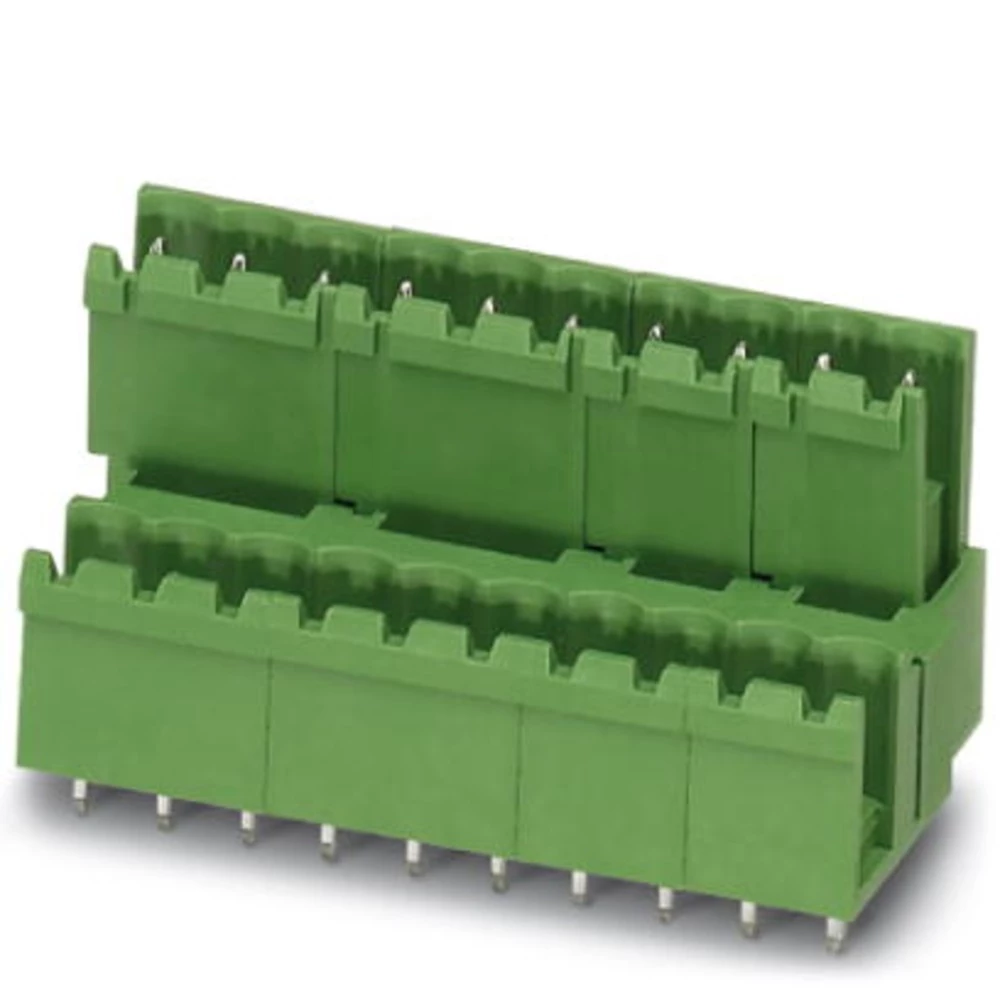

Niz MDSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 53.34 mm

Smjer parenja Okomito na tiskanu ploču

Tip MDSTBV 2,5/10-G-5,08

Ukupan broj polova 20

Veza Print

Visina 28.50 mm
