Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 7.50 x 29.40 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 29.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/08/180G 3.2SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 7.50 x 36.40 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 36.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/10/180G 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 7.50 x 39.90 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 39.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/11/180G 3.2SN OR BX

Ukupan broj polova 11

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 7.50 x 43.40 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 43.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/12/180G 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 7.50 x 50.40 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 50.40 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/14/180G 3.2SN OR BX

Ukupan broj polova 14

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.00 x 14.30 x 7.50 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 100 kom.

Širina 14.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/02/180 3.2SN OR BX

Ukupan broj polova 2

Veza Print

Visina 7,50 mm

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 7.50 x 14.30 x 10.50 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 100 kom.

Širina 14.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/03/180 3.2SN OR BX

Ukupan broj polova 3.

Veza Print

Visina 10.50 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 7.50 x 14.30 x 14.00 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 100 kom.

Širina 14.30 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/04/180 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 14.00 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 7.50 x 21.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 50 kom.

Širina 21.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/06/180 3.2SN OR BX

Ukupan broj polova 6

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 7.50 x 24.50 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 50 kom.

Širina 24.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/07/180 3.2SN OR BX

Ukupan broj polova 7

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 7.50 x 28.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/08/180 3.2SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 7.50 x 31.50 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 50 kom.

Širina 31.50 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/09/180 3.2SN OR BX

Ukupan broj polova 9

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 7.50 x 35.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 50 kom.

Širina 35.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/10/180 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 7.50 x 49.00 x 14.30 mm

Duljina 7,50 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/14/180 3.2SN OR BX

Ukupan broj polova 14

Veza Print

Visina 14.30 mm

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.40 x 11.10 x 10.70 mm

Duljina 8.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 100 kom.

Širina 11.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/02/90G 3.2SN OR BX

Ukupan broj polova 2

Veza Print

Visina 10.70 mm

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10.70 x 11.90 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 100 kom.

Širina 11.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/03/90G 3.2SN OR BX

Ukupan broj polova 3.

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10.70 x 15.40 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 3,50 mm

Sadržaj 100 kom.

Širina 15.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/04/90G 3.2SN OR BX

Ukupan broj polova 4

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.70 x 18.90 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 18.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/05/90G 3.2SN OR BX

Ukupan broj polova 5

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.70 x 22.40 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 22.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/06/90G 3.2SN OR BX

Ukupan broj polova 6

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10.70 x 29.40 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 29.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/08/90G 3.2SN OR BX

Ukupan broj polova 8.

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 10.70 x 32.90 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 32.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/09/90G 3.2SN OR BX

Ukupan broj polova 9

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 10.70 x 36.40 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 36.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/10/90G 3.2SN OR BX

Ukupan broj polova 10

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 10.70 x 39.90 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 39.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/11/90G 3.2SN OR BX

Ukupan broj polova 11

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 10.70 x 43.40 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 43.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/12/90G 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 10.70 x 50.40 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 50.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/14/90G 3.2SN OR BX

Ukupan broj polova 14

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 10.70 x 53.90 x 11.10 mm

Duljina 10.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 53.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/15/90G 3.2SN OR BX

Ukupan broj polova 15

Veza Print

Visina 11.10 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 12.2 x 15.5 x 13.1 mm

Duljina 12.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 15.5 mm

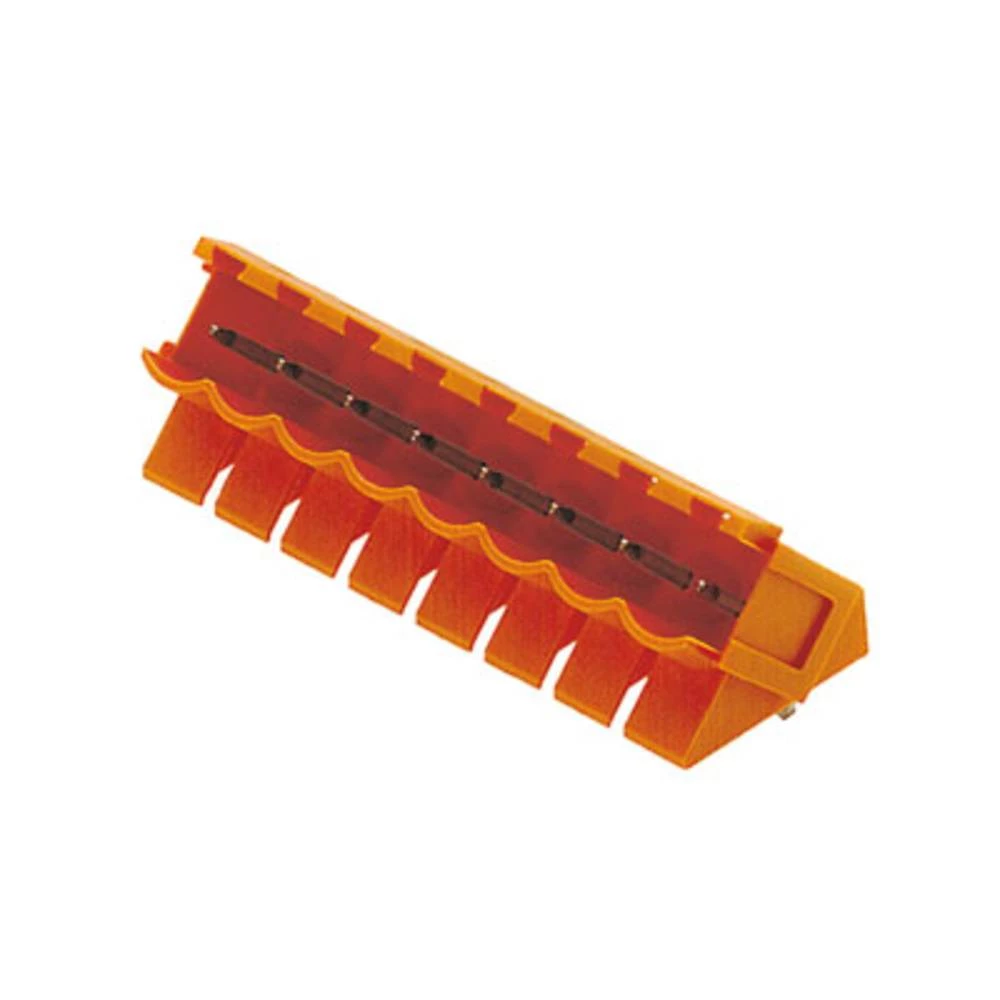

Tip SL 5.08/02/135B 3.2SN OR BX

Ukupan broj polova 2

Veza Print

Visina 13.1 mm

Boja proizvođača naranča

Broj polova po redu 1

Broj redaka 1

Dim. (D x Š x V) 13.1 x 47.7 x 15.5 mm

Duljina 13.1 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Materijal kućišta PBT

Minimalna temperatura -50 °C

Nazivna struja 17 A

Nazivna struja - zaokruženo 17 A

Nazivni napon 400 V

Niz BL/SL 5.08

Oblik olovke Pravougli

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 47.7 mm

Tip SL 5.08/09/135B 3.2SN OR BX

Ukupan broj polova 9

Veza Print

Visina 15.5 mm

AWG maks. 14

AWG min. 28

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 13.00 x 42.00 x 18.50 mm

Duljina 13.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 10 A
