Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12 x 33.68 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 33.68 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-536/001-000

Ukupan broj polova 6

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 12 x 84.48 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 84.48 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-546/001-000

Ukupan broj polova 16

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12 x 20.16 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 20.16 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-562/108-000

Ukupan broj polova 2

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12 x 30.32 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 30.32 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-564/108-000

Ukupan broj polova 4

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 12 x 35.4 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 35.4 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-565/108-000

Ukupan broj polova 5

Veza Print

Visina 12.2 mm

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 12 x 54 x 12.2 mm

Duljina 12 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati utikač, kutni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 54 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-570/001-000

Ukupan broj polova 10

Veza Print

Visina 12.2 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 27.5 x 120.04 x 18.8 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 120.04 mm

Tip 231-653/018-000

Ukupan broj polova 23

Veza opružna kopča

Visina 18.8 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 23

Broj redaka 1

Dim. (D x Š x V) 27.5 x 137.84 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 137,84 mm

Tip 231-653/114-000

Ukupan broj polova 23

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 27.5 x 142.92 x 17.5 mm

Duljina 27.5 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz 300

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 10 kom.

Širina 142,92 mm

Tip 231-654/114-000

Ukupan broj polova 24

Veza opružna kopča

Visina 17,5 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 18.80 x 37.06 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7.62 mm

Sadržaj 50 kom.

Širina 37.06 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-705/008-000

Ukupan broj polova 5

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 18.80 x 44.68 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7.62 mm

Sadržaj 50 kom.

Širina 44.68 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-706/008-000

Ukupan broj polova 6

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 18.80 x 52.30 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7.62 mm

Sadržaj 50 kom.

Širina 52.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-707/008-000

Ukupan broj polova 7

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 14.30 x 65.60 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 65.60 mm

Tip 231-707/027-000

Ukupan broj polova 7

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 18.80 x 59.92 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7.62 mm

Sadržaj 25 kom.

Širina 59.92 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-708/008-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 14.30 x 73.22 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 73.22 mm

Tip 231-708/027-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 18.80 x 67.54 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7.62 mm

Sadržaj 25 kom.

Širina 67.54 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-709/008-000

Ukupan broj polova 9

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 14.30 x 80.84 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 80.84 mm

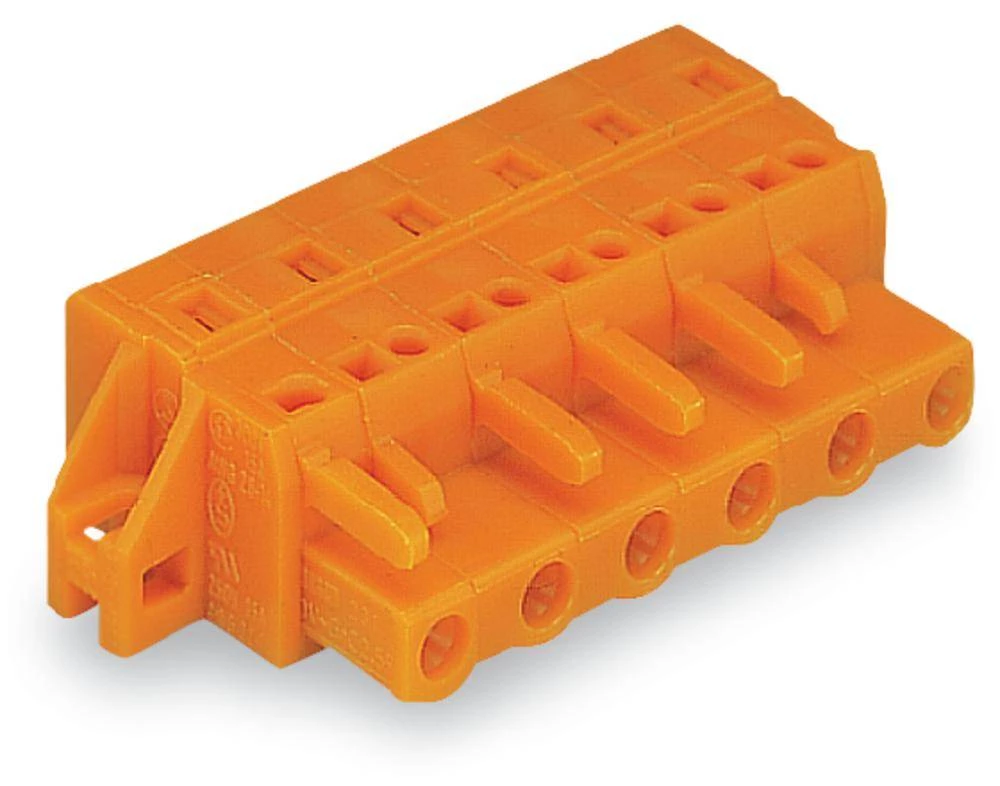

Tip 231-709/027-000

Ukupan broj polova 9

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 14.30 x 80.84 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7.62 mm

Sadržaj 25 kom.

Širina 80.84 mm

Tip 231-709/031-000

Ukupan broj polova 9

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 14.30 x 82.64 x 29.60 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 82,64 mm

Tip 231-709/037-000

Ukupan broj polova 9

Veza opružna kopča

Visina 29.60 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 18.80 x 75.16 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7.62 mm

Sadržaj 25 kom.

Širina 75.16 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-710/008-000

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 88.46 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Rm 7.62 mm

Sadržaj 25 kom.

Širina 88,46 mm

Tip 231-710/027-000

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 14.30 x 88.46 x 26.45 mm

Duljina 14.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Rm 7.62 mm

Sadržaj 25 kom.

Širina 88,46 mm

Tip 231-710/031-000

Ukupan broj polova 10

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 18.80 x 82.78 x 26.45 mm

Duljina 18.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.08 mm²

Nazivni napon 630 V

Niz 231

Oblikovati konektor, ravni

Posebnosti s ušicama za zaključavanje

Rm 7.62 mm

Sadržaj 25 kom.

Širina 82.78 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 231-711/008-000

Ukupan broj polova 11

Veza opružna kopča

Visina 26.45 mm

AWG maks. 12

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 14.30 x 96.08 x 26.45 mm

Duljina 14.30 mm
