Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 14

AWG min. 28

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12.00 x 38.50 x 22.55 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal Cu legura, pokositrena

Maksimalni presjek 1.50 mm²

Materijal kućišta PBT

Minimalni presjek 0.20 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz BL/SL

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 38.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip BL 3.50/09/270F SN OR BX

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 22.55 mm

Boja proizvođača naranča

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 22.00 x 42.00 x 27.40 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati utikač, ugradnja vertikalno

Rm 3,50 mm

Sadržaj 20 kom.

Širina 42.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip SLD 3.50 V/20/180F 3.2 SN OR BX

Ukupan broj polova 20

Veza Print

Visina 27.40 mm

Boja proizvođača crna

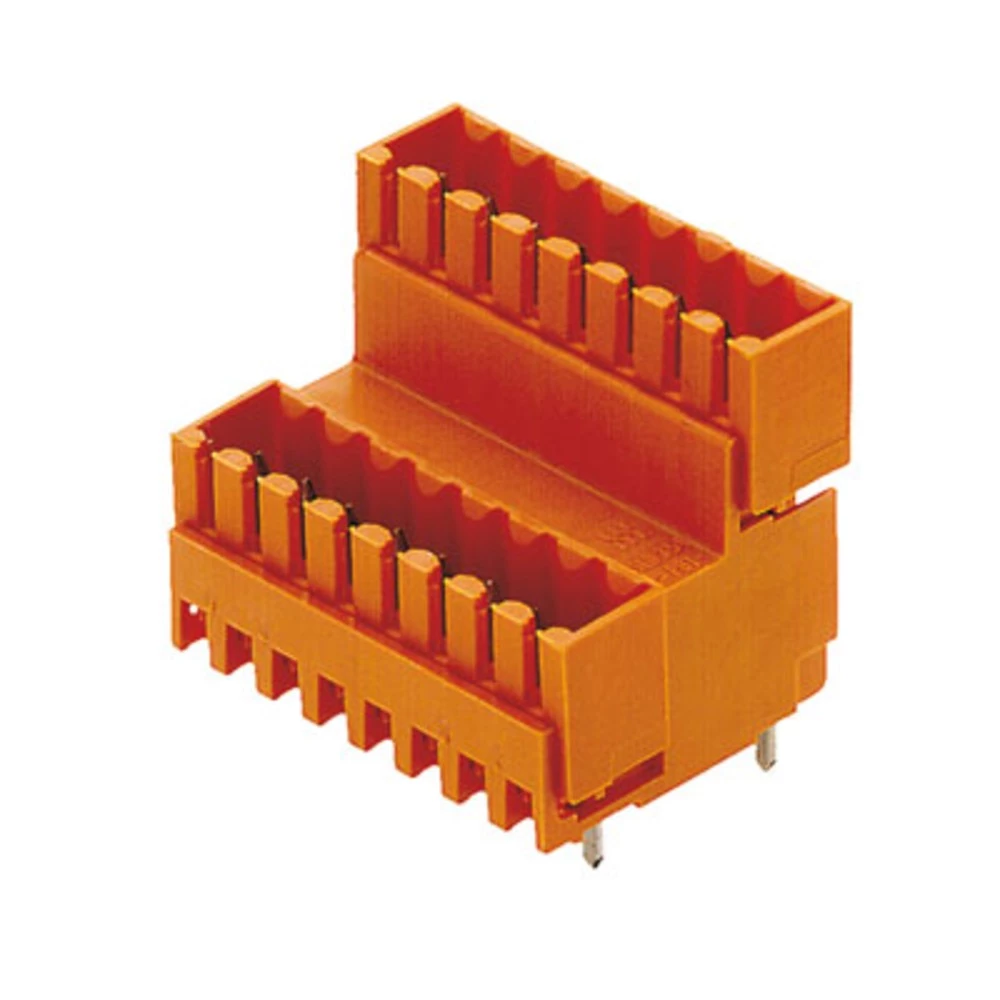

Broj polova po redu 32

Broj redaka 2

Dim. (D x Š x V) 58 x 63 x 158 mm

Duljina 58 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Oblikovati utikač, ugradnja vertikalno

Sadržaj 10 kom.

Širina 63 mm

Tip SLD 3.5 V/32/180G 4.5SW

Ukupan broj polova 32

Visina 158 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 22.40 x 25.20 x 24.20 mm

Duljina 22.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 50 kom.

Širina 25.20 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SLD 3.50 V/12/90G 3.2 SN OR BX

Ukupan broj polova 12

Veza Print

Visina 24.20 mm

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 13.20 x 24.50 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 24.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL 3.50/05/135F 3.2SN OR BX

Ukupan broj polova 5

Veza Print

Visina 16.20 mm

Boja proizvođača naranča

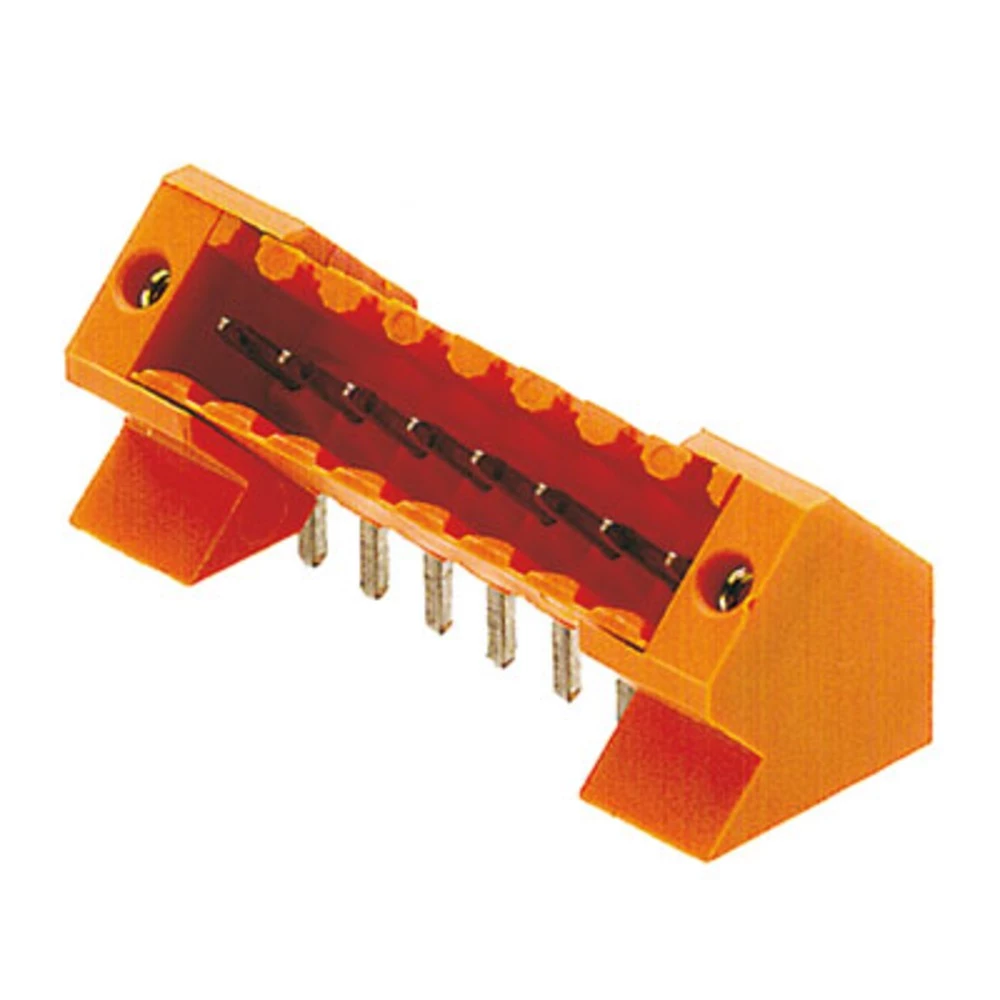

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.20 x 28.00 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL 3.50/06/135F 3.2SN OR BX

Ukupan broj polova 6

Veza Print

Visina 16.20 mm

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 13.20 x 49.00 x 16.20 mm

Duljina 13.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal kalajisana bronca

Materijal kućišta PBT

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti s vijčanim zaključavanjem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SL 3.50/12/135F 3.2SN OR BX

Ukupan broj polova 12

Veza Print

Visina 16.20 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 24.5 x 10.2 x 10.1 mm

Duljina 24.5 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 10.2 mm

Tip BLC 5.08/02/180R OR BX

Ukupan broj polova 2

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 24.5 x 15.2 x 10.1 mm

Duljina 24.5 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 15.2 mm

Tip BLC 5.08/03/180R OR BX

Ukupan broj polova 3.

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 24.5 x 20.3 x 10.1 mm

Duljina 24.5 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 20.3 mm

Tip BLC 5.08/04/180R OR BX

Ukupan broj polova 4

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 25.4 x 24.5 x 10.1 mm

Duljina 25,4 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/05/180R OR BX

Ukupan broj polova 5

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 30.5 x 24.5 x 10.1 mm

Duljina 30.5 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/06/180R OR BX

Ukupan broj polova 6

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 35.6 x 24.5 x 10.1 mm

Duljina 35.6 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/07/180R OR BX

Ukupan broj polova 7

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 40.6 x 24.5 x 10.1 mm

Duljina 40.6 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/08/180R OR BX

Ukupan broj polova 8.

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 45.7 x 24.5 x 10.1 mm

Duljina 45.7 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/09/180R OR BX

Ukupan broj polova 9

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 50.8 x 24.5 x 10.1 mm

Duljina 50.8 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/10/180R OR BX

Ukupan broj polova 10

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 55.9 x 24.5 x 10.1 mm

Duljina 55.9 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/11/180R OR BX

Ukupan broj polova 11

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 61.0 x 24.5 x 10.1 mm

Duljina 61.0 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/12/180R OR BX

Ukupan broj polova 12

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 66.0 x 24.5 x 10.1 mm

Duljina 66.0 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/13/180R OR BX

Ukupan broj polova 13

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 76.2 x 24.5 x 10.1 mm

Duljina 76.2 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/15/180R OR BX

Ukupan broj polova 15

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 81.3 x 24.5 x 10.1 mm

Duljina 81.3 mm

Izolacijski materijal PBT GF

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.0809 mm²

Materijal kućišta PBT GF

Minimalna temperatura -50 °C

Minimalni presjek 0.1288 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz BL/SL 5.08

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 24.5 mm

Tip BLC 5.08/16/180R OR BX

Ukupan broj polova 16

Veza presovanje

Visina 10.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 12.2 x 57.88 x 34.1 mm

Duljina 12.2 mm

Izolacijski materijal PBT

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PBT

Minimalna temperatura -50 °C

Minimalni presjek 0.20 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 57.88 mm

Tip SLT 5.08/11/180B SN OR BX

Ukupan broj polova 11

Veza vijčani terminal

Visina 34.1 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 41 x 72 x 91 mm

Duljina 41 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 100 kom.

Širina 72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/02/90G 4.5 SN BK BX

Ukupan broj polova 2

Visina 91 mm

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 41 x 72 x 91 mm

Duljina 41 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Širina 72 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/05/90G 4.5 SN BK BX

Ukupan broj polova 5

Visina 91 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 51 x 78 x 118 mm

Duljina 51 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati Spojnica, vodoravna ugradnja

Sadržaj 50 kom.

Širina 78 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip SL 3.50/08/90G 4.5 SN BK BX

Ukupan broj polova 8.

Visina 118 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 41 x 72 x 91 mm

Duljina 41 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 100 kom.

Širina 72 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/02/180G 4.5 SN BK BX

Ukupan broj polova 2

Visina 91 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 51 x 78 x 118 mm

Duljina 51 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 50 kom.

Širina 78 mm

Smjer parenja Okomito na tiskanu ploču

Tip SL 3.50/08/180G 4.5 SN BK BX

Ukupan broj polova 8.

Visina 118 mm

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 42 x 70 x 170 mm

Duljina 42 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Niz BL/SL

Oblikovati utikač, ugradnja vertikalno

Sadržaj 50 kom.

Širina 70 mm
