TAMS Elektronik Next18-Adapter 70-01051-01-C Next18-adapter
- Kataloški br:
- 3207343 - 62
- Oznaka:
- 70-01051-01-C
- EAN:
- 4.2607E+12
- Kataloški br:
- 3207343 - 62
- Oznaka:
- 70-01051-01-C
- EAN:
- 4.2607E+12
TAMS Elektronik Next18-Adapter 70-01051-01-C Next18-adapter
40.00 KM
Komada
Prodaja i slanje od:
Architektengruppe S71 d.o.o.
40.00 KM
sa PDV
Troškovi dostave
Komada
Izdvojeno & Detalji
- Za naknadnu ugradnju vozila bez sučelja Next18
- Male mjere
- Kompletan niz funkcija sučelja Next18

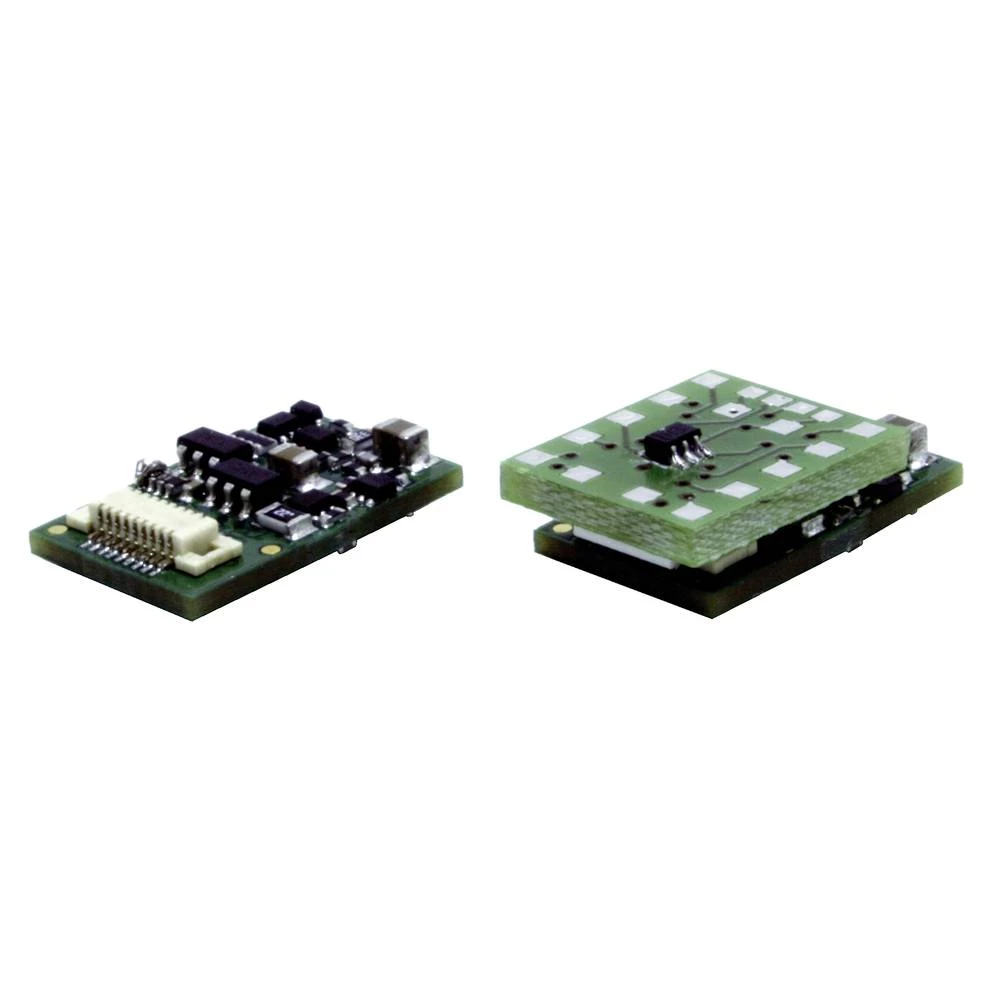

- Ploča opremljena SMD-om s priključnim kabelima
Tehničke specifikacije
Tehničke specifikacije
| Dužina | 12.5 mm |
| Širina | 10.5 mm |
| Visina | 4 mm |
| dim. | (D x Š x V) 12.5 x 10.5 x 4 mm |
| Starosna skupina | iznad 15 godina |
| Izvedba | s kabelom |
| Vrsta proizvoda | Next18-adapter |
Opis
Opis
Svi priključci sučelja Next18 su na lemnim pločama.
Veze za izlaze funkcija:
Upotreba konektora ovisi o dekoderu s kojim se adapter kombinira.
S Next18 dekoderom bez vanjskog SUSI modula: 8 prekidačkih izlaza (F0f i F0r pojačani, AUX1 i AUX2 pojačani, AUX3 i AUX4 ili pojačani ili nepojačani, AUX5 i AUX6 nepojačani)
S Next18 dekoderom s vanjskim SUSI modulom: 6 sklopnih izlaza (F0f i F0r pojačani, AUX1 i AUX2 pojačani, AUX5 i AUX6 nepojačani)
S Next18-S dekoderom: 6 preklopnih izlaza (F0f i F0r pojačani, AUX1 i AUX2 pojačani, AUX3 i AUX4 ili pojačani ili nepojačani).
Priključak za pomoćne elektrolitičke kondenzatore (GND, U+). Koristite izborno za:
Vanjski pomoćni kondenzator (kapacitet 100 do 470 µF, dielektrična čvrstoća min. 25 V) ili
Vanjski međuspremnik u skladu s RCN-530 (prebacuje se na masu)
SUSI sučelje:
Prema klasičnoj verziji RCN-600 (do 1000 mA)
Zbog nedostatka prostora, SUSI sučelje nije dizajnirano s zaglavljem igle za prilagodbu kabelskog priključka. Spojni kabeli modula SUSI moraju se zalemiti izravno na podloge za lemljenje.
Ovaj tekst je strojno preveden.
Veze za izlaze funkcija:
Upotreba konektora ovisi o dekoderu s kojim se adapter kombinira.
S Next18 dekoderom bez vanjskog SUSI modula: 8 prekidačkih izlaza (F0f i F0r pojačani, AUX1 i AUX2 pojačani, AUX3 i AUX4 ili pojačani ili nepojačani, AUX5 i AUX6 nepojačani)
S Next18 dekoderom s vanjskim SUSI modulom: 6 sklopnih izlaza (F0f i F0r pojačani, AUX1 i AUX2 pojačani, AUX5 i AUX6 nepojačani)
S Next18-S dekoderom: 6 preklopnih izlaza (F0f i F0r pojačani, AUX1 i AUX2 pojačani, AUX3 i AUX4 ili pojačani ili nepojačani).
Priključak za pomoćne elektrolitičke kondenzatore (GND, U+). Koristite izborno za:
Vanjski pomoćni kondenzator (kapacitet 100 do 470 µF, dielektrična čvrstoća min. 25 V) ili
Vanjski međuspremnik u skladu s RCN-530 (prebacuje se na masu)
SUSI sučelje:
Prema klasičnoj verziji RCN-600 (do 1000 mA)
Zbog nedostatka prostora, SUSI sučelje nije dizajnirano s zaglavljem igle za prilagodbu kabelskog priključka. Spojni kabeli modula SUSI moraju se zalemiti izravno na podloge za lemljenje.
Ovaj tekst je strojno preveden.
Opseg isporuke
Nije u isporuciSistemski zahtjevi
Nema sistemskih ograničenjaPodaci od proizvođača
