Ptr

AWG maks. 14

AWG min. 22

Boja proizvođača Sivo

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Mjed

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)500

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Posebnosti sa žičanim štitnikom

Rm 5 mm

Sadržaj 1 kom

Širina 11.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip AK500/2DS-5.0-H

Veza Print

Veza vijčani terminal

Visina 10.60 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)350

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti Mogućnost slaganja

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 31.08 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ350/6-5.08-V

Veza Print

Veza vijčani terminal

Visina 17.00 mm

AWG maks. 14

AWG min. 22

Boja proizvođača Sivo

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Mjed

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)500

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Posebnosti sa žičanim štitnikom

Rm 5 mm

Sadržaj 1 kom

Širina 15.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip AK500/3DS-5.0-H

Veza Print

Veza vijčani terminal

Visina 11.20 mm

AWG maks. 14

AWG min. 22

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Mjed

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)500

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti Mogućnost slaganja

Posebnosti sa žičanim štitnikom

Rm 5 mm

Sadržaj 1 kom

Širina 20.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip AK500/4DS-5.0-H

Veza Print

Veza vijčani terminal

Visina 11.20 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)350

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti Mogućnost slaganja

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 41.24 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ350/8-5.08-V

Veza Print

Veza vijčani terminal

Visina 17.00 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova 10

Broj polova po redu 10

Broj redaka 1

Duljina 9.00 mm

Kontaktni materijal Mjed

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)350

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti Mogućnost slaganja

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 51.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ350/10-5.08-V

Veza Print

Veza vijčani terminal

Visina 17.00 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)700

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ700/2-5.08 -V

Veza Print

Veza vijčani terminal

Visina 10.76 mm

AWG maks. 12

AWG min. 30

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 10.50 mm

Kontaktni materijal Mjed

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz AK(Z)700

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s pjenilicom za mlijeko

Rm 5.08 mm

Sadržaj 1 kom

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AKZ700/3-5.08-V

Veza Print

Veza vijčani terminal

Visina 15.84 mm

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10,00 x 13,50 x 10,80 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK130

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 1 kom

Širina 13.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK130/2-5.0

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 10.80 mm

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10,80 x 15,00 x 13,50 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK130

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 1 kom

Širina 15.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK130/3-5.0

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 13.50 mm

AWG maks. 12

AWG min. 22

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10,80 x 25,00 x 13,50 mm

Duljina 10.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 2.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK130

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 1 kom

Širina 25.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip AK130/5-5.0

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 13.50 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.00 x 12.60 x 8.40 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 1 kom

Širina 12.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip STL1550/2G-3.5-V

Ukupan broj polova 2

Veza Print

Visina 8.40 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.40 x 10.50 x 9.20 mm

Duljina 8.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 1 kom

Širina 10.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STL1550/2G-3.5-H

Ukupan broj polova 2

Veza Print

Visina 9.20 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 7.00 x 12.60 x 11.90 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 1 kom

Širina 12.60 mm

Smjer parenja Okomito na tiskanu ploču

Tip STL1550/3G-3.5-V

Ukupan broj polova 3.

Veza Print

Visina 11.90 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 9.20 x 11.90 x 10.50 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 1 kom

Širina 11.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STL1550/3G-3.5-H

Ukupan broj polova 3.

Veza Print

Visina 10.50 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 7.00 x 18.90 x 12.60 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 3,50 mm

Sadržaj 1 kom

Širina 18.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip STL1550/5G-3.5-V

Ukupan broj polova 5

Veza Print

Visina 12.60 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 9.20 x 18.90 x 10.50 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 1 kom

Širina 18.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STL1550/5G-3.5-H

Ukupan broj polova 5

Veza Print

Visina 10.50 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 7.00 x 15.50 x 11.10 mm

Duljina 7.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

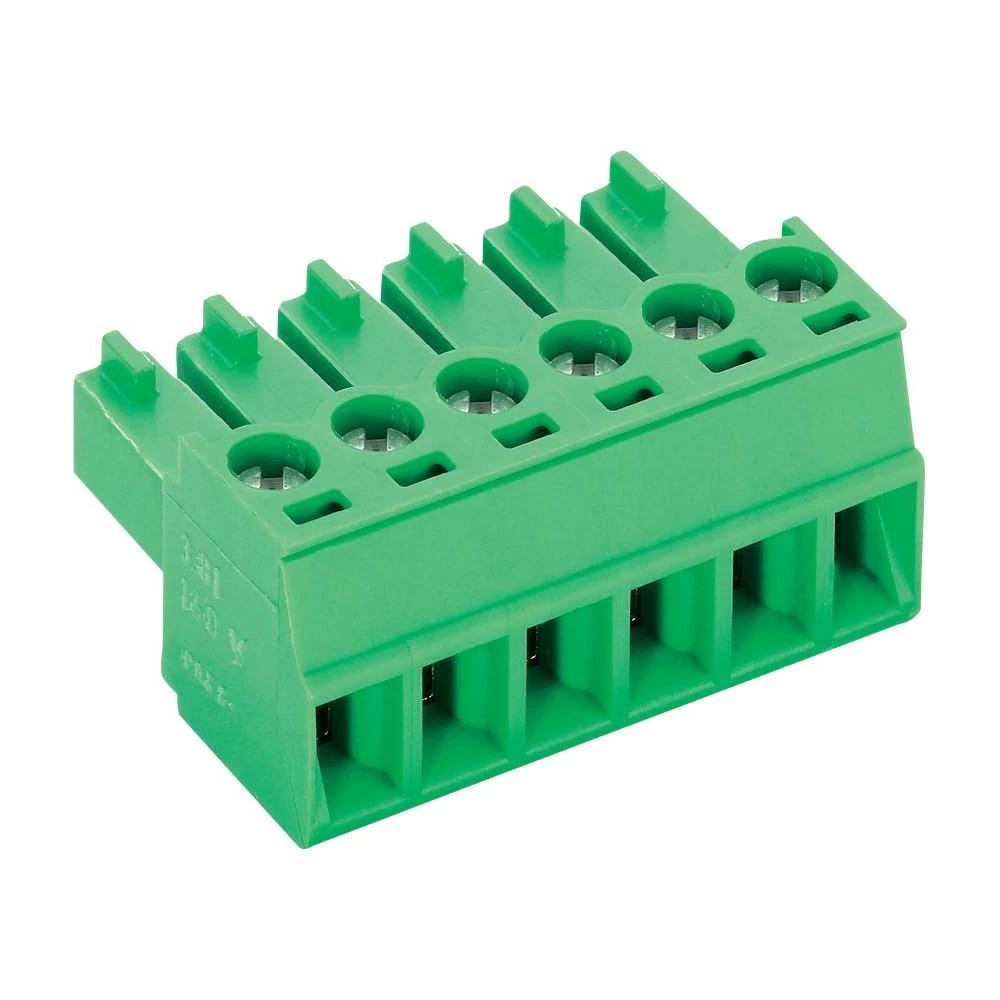

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 15.50 mm

Tip AK1550/2-3.5

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10,50 x 15,50 x 11,10 mm

Duljina 10.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 15.50 mm

Tip AK1550/3-3.5

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 11.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 11,10 x 17,50 x 15,50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 17.50 mm

Tip AK1550/5-3.5

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 9.20 x 22.40 x 10.50 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 1 kom

Širina 22.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STL1550/6G-3.5-H

Ukupan broj polova 6

Veza Print

Visina 10.50 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 11,10 x 21,00 x 15,50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 21.00 mm

Tip AK1550/6-3.5

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10,00 x 17,30 x 15,00 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Maksimalni presjek 4.00 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

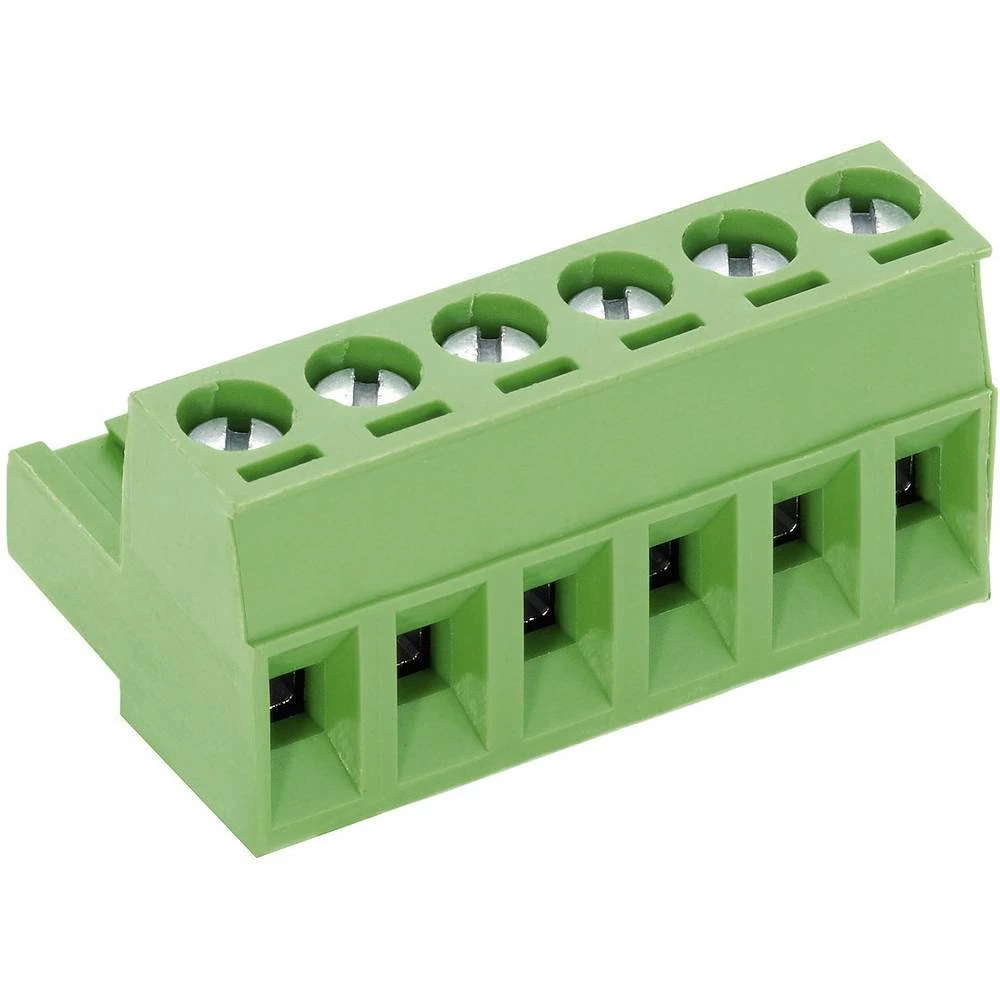

Niz AK(Z)950

Oblikovati čep, ravno

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 17.30 mm

Tip AK950/2-5.0

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 9.20 x 25.90 x 10.50 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 1 kom

Širina 25.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STL1550/7G-3.5-H

Ukupan broj polova 7

Veza Print

Visina 10.50 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 11,10 x 24,50 x 15,50 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 300 V

Niz AK(Z)1550

Oblikovati konektor, ravni

Rm 3,50 mm

Sadržaj 1 kom

Širina 24.50 mm

Tip AK1550/7-3.5

Ukupan broj polova 7

Veza Utikač

Veza vijčani terminal

Visina 15.50 mm

AWG maks. 12

AWG min. 22

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.00 x 17.30 x 17.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +105 °C

Maksimalni presjek 4.00 mm²

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Minimalni presjek 0.20 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz AK(Z)950

Oblikovati čep, ravno

Posebnosti s pjenilicom za mlijeko

Rm 5 mm

Sadržaj 1 kom

Širina 17.30 mm

Tip AK950/3-5.0

Ukupan broj polova 3.

Veza Utikač

Veza vijčani terminal

Visina 17.30 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 9.20 x 29.40 x 10.50 mm

Duljina 9.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +105 °C

Materijal kućišta PA 6.6

Minimalna temperatura -30 °C

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz STL(Z)1550

Oblikovati Spojnica, vodoravna ugradnja

Rm 3,50 mm

Sadržaj 1 kom

Širina 29.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip STL1550/8G-3.5-H

Ukupan broj polova 8.

Veza Print

Visina 10.50 mm
