Stezaljke za tiskane pločice

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 18 kom.

Širina 29.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 3.72 g

Tip LSF-SMT 5.00/06/180 3.5SN BK TU

Tip LSF-SMT 5.00/06/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 16 sati

Širina 34.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 6.688 g

Tip LSF-SMT 5.00/07/180 3.5SN BK TU

Tip LSF-SMT 5.00/07/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 14 sati

Širina 39.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 7.643 g

Tip LSF-SMT 5.00/08/180 3.5SN BK TU

Tip LSF-SMT 5.00/08/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 59 kom.

Širina 9.28 mm

Smjer parenja Okomito na tiskanu ploču

Težina 1.847 g

Tip LSF-SMT 5.08/02/180 3.5SN BK TU

Tip LSF-SMT 5.08/02/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 38 sati

Širina 14.36 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.816 g

Tip LSF-SMT 5.08/03/180 3.5SN BK TU

Tip LSF-SMT 5.08/03/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 28 sati

Širina 19.44 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.46 g

Tip LSF-SMT 5.08/04/180 3.5SN BK TU

Tip LSF-SMT 5.08/04/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 18 kom.

Širina 29.6 mm

Smjer parenja Okomito na tiskanu ploču

Težina 5.778 g

Tip LSF-SMT 5.08/06/180 3.5SN BK TU

Tip LSF-SMT 5.08/06/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 13 sati

Širina 39.76 mm

Smjer parenja Okomito na tiskanu ploču

Težina 7.769 g

Tip LSF-SMT 5.08/08/180 3.5SN BK TU

Tip LSF-SMT 5.08/08/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.5 mm

Sadržaj 47 sati

Širina 11.7 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.106 g

Tip LSF-SMT 7.50/02/180 3.5SN BK TU

Tip LSF-SMT 7.50/02/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.5 mm

Sadržaj 28 sati

Širina 19.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 3.321 g

Tip LSF-SMT 7.50/03/180 3.5SN BK TU

Tip LSF-SMT 7.50/03/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.5 mm

Sadržaj 16 sati

Širina 34.2 mm

Smjer parenja Okomito na tiskanu ploču

Težina 5.625 g

Tip LSF-SMT 7.50/05/180 3.5SN BK TU

Tip LSF-SMT 7.50/05/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 46 sati

Širina 11.82 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.109 g

Tip LSF-SMT 7.62/02/180 3.5SN BK TU

Tip LSF-SMT 7.62/02/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 28 sati

Širina 19.44 mm

Smjer parenja Okomito na tiskanu ploču

Težina 3.321 g

Tip LSF-SMT 7.62/03/180 3.5SN BK TU

Tip LSF-SMT 7.62/03/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 20 kom.

Širina 27.06 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.7 g

Tip LSF-SMT 7.62/04/180 3.5SN BK TU

Tip LSF-SMT 7.62/04/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 13 sati

Širina 42.3 mm

Smjer parenja Okomito na tiskanu ploču

Težina 7.077 g

Tip LSF-SMT 7.62/06/180 3.5SN BK TU

Tip LSF-SMT 7.62/06/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 28

Boja proizvođača crna

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 7.8 mm

Kontaktni materijal slitina bakra

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 300 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 7.62 mm

Sadržaj 11 sati

Širina 49.92 mm

Smjer parenja Okomito na tiskanu ploču

Težina 8.091 g

Tip LSF-SMT 7.62/07/180 3.5SN BK TU

Tip LSF-SMT 7.62/07/180 3.5SN BK TU

Veza Print

Veza Utična stezaljka

Visina 17,5 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 14.5 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LMZF

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.13 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 62.98 mm

Smjer parenja Schräg zur Leiterplatte

Težina 25 g

Tip LMZFL 5/12/135 3.5OR

Tip LMZFL 5/12/135 3.5OR

Veza opružna kopča

Veza Print

Visina 20.24 mm

AWG maks. 4

AWG min. 16

Boja proizvođača Sivog šljunka

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 29.1 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 85 A

Nazivna struja - zaokruženo 85 A

Nazivni napon 600 V

Niz LX

Poprečni presjek fleksibilan (maks.) 25 mm²

Poprečni presjek fleksibilan (min.) 1.5 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 1.5 mm²

Rm 15 mm

Sadržaj 10 kom.

Širina 103 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 120.5 g

Tip LX 15.00/07/90 4.5SN GY BX

Tip LX 15.00/07/90 4.5SN GY BX

Veza Print

Veza vijčani terminal

Visina 41.5 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 4

Broj polova po redu 4

Broj redaka 2

Duljina 21.99 mm

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta Poliamid 6.6

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 8.27 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 7.86 g

Tip LL2N 5.08/04/90 3.2SN OR BX

Tip LL2N 5.08/04/90 3.2SN OR BX

Veza Print

Veza vijčani terminal

Visina 34.32 mm

AWG maks. 16

AWG min. 24

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 9.65 mm

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta Poliamid 6.6

Nazivni napon 250 V

Niz LSF

Poprečni presjek fleksibilan (maks.) 1.5 mm²

Poprečni presjek fleksibilan (min.) 0.2 mm²

Poprečni presjek krut (maks.) 1.5 mm²

Poprečni presjek krut (min.) 0.2 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3.5 mm

Sadržaj 100 kom.

Širina 8.1 mm

Smjer parenja Okomito na tiskanu ploču

Težina 2.8 g

Tip LSF-DK 3.50/02/180 SN BK BX

Tip LSF-DK 3.50/02/180 SN BK BX

Veza opružna kopča

Visina 28.6 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 50 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LMZF

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.13 mm²

Rm 7.5 mm

Sadržaj 100 kom.

Širina 135 mm

Smjer parenja Schräg zur Leiterplatte

Težina 3.39 g

Tip LMZFL 7/2/135 3.5OR

Tip LMZFL 7/2/135 3.5OR

Veza opružna kopča

Veza Print

Visina 230 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 16

Broj polova po redu 16

Broj redaka 1

Duljina 14.5 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LMZF

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.13 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.13 mm²

Rm 5 mm

Sadržaj 100 kom.

Širina 82.5 mm

Smjer parenja Schräg zur Leiterplatte

Težina 10 g

Tip LMZF 5/16/135 3.5OR

Tip LMZF 5/16/135 3.5OR

Veza opružna kopča

Veza Print

Visina 16.4 mm

AWG maks. 2

AWG min. 20

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 31.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 35.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 35.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Posebnosti S poteznom čahurom

Rm 15 mm

Sadržaj 25 kom.

Širina 120.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 25/ 8-15,00 GY

Veza Print

Veza vijčani terminal

Visina 43.50 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

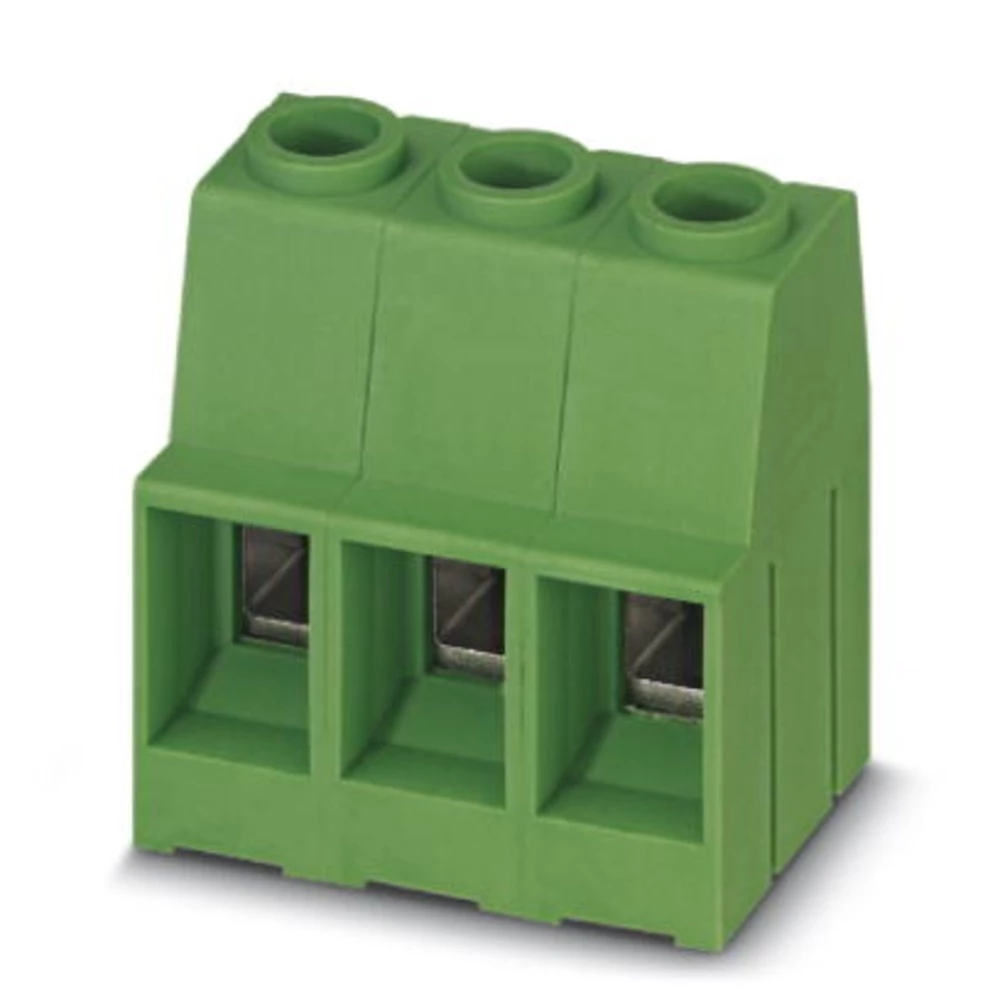

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 22.00 mm

Kontaktni materijal konzerviran

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 35.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 10HV/ 3-10,16

Veza Print

Veza vijčani terminal

Visina 30.48 mm

AWG maks. 10

AWG min. 20

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 8.

Duljina 9.00 mm

Kontaktni materijal konzerviran

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 400 V

Niz PT

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa žičanim štitnikom

Rm 5.00 mm

Sadržaj 100 kom.

Širina 40.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip PT 2,5/ 8-5,0-H

Veza Print

Veza vijčani terminal

Visina 17.60 mm

AWG maks. 6

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 400 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²
