Stezaljke za tiskane pločice

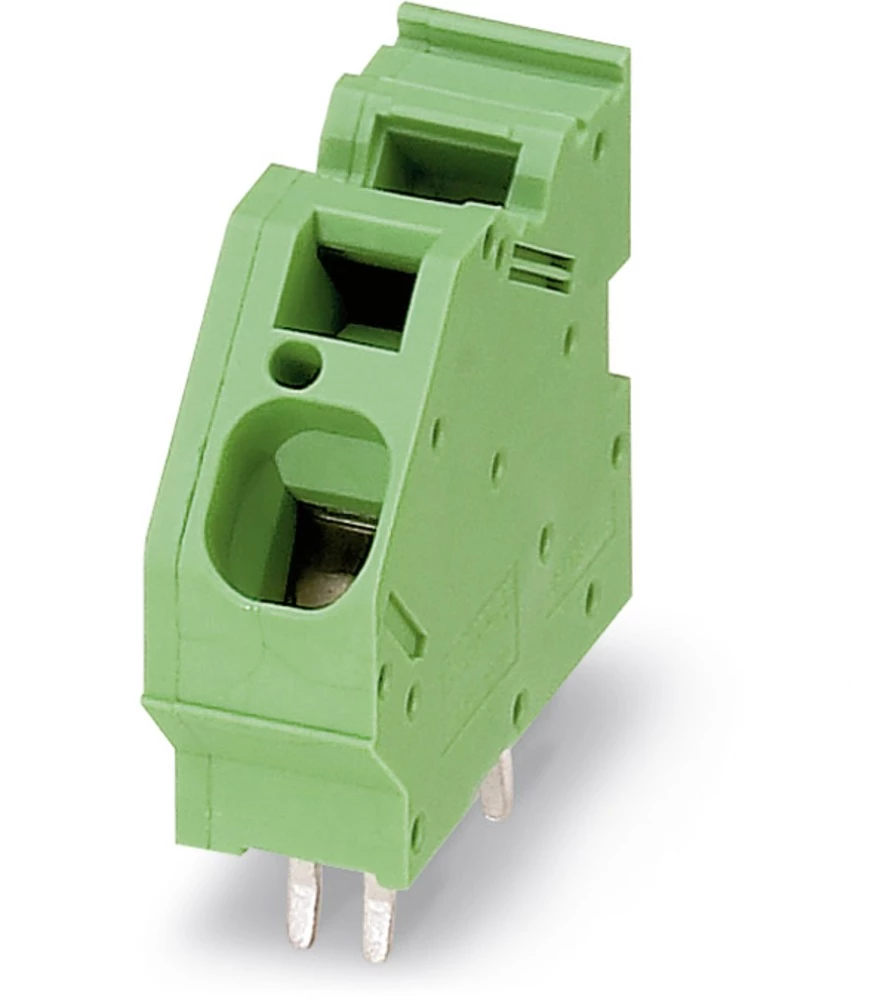

AWG maks. 6

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Duljina 10.00 mm

Kontaktni materijal konzerviran

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 400 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 10.00 mm

Sadržaj 50 kom.

Širina 33.40 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKDSA 10-11,7

Veza opružna kopča

Veza Print

Visina 27.00 mm

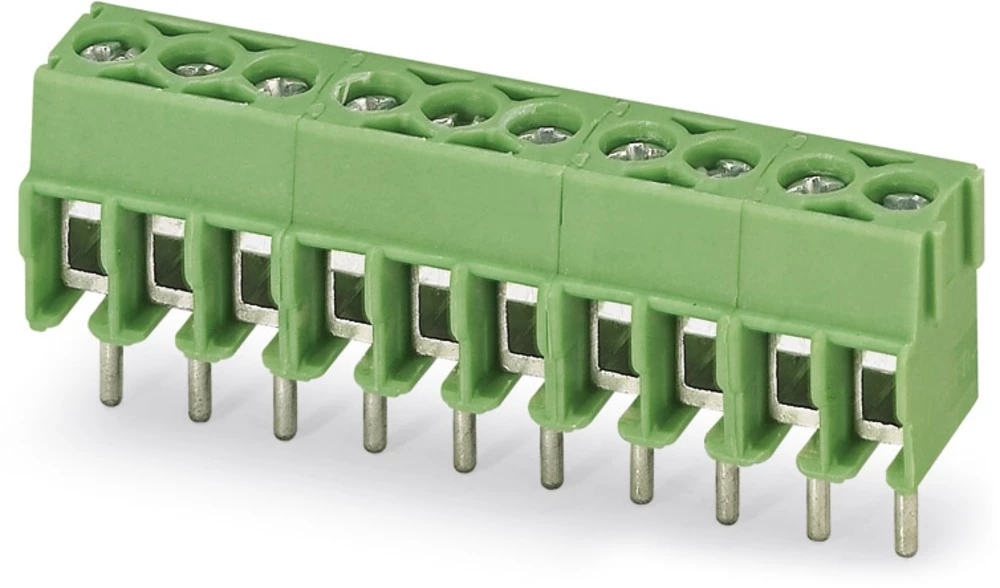

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Duljina 7.60 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 200 V

Niz PT

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 21.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip PT 1,5/ 6-3,5-H

Veza Print

Veza vijčani terminal

Visina 13.70 mm

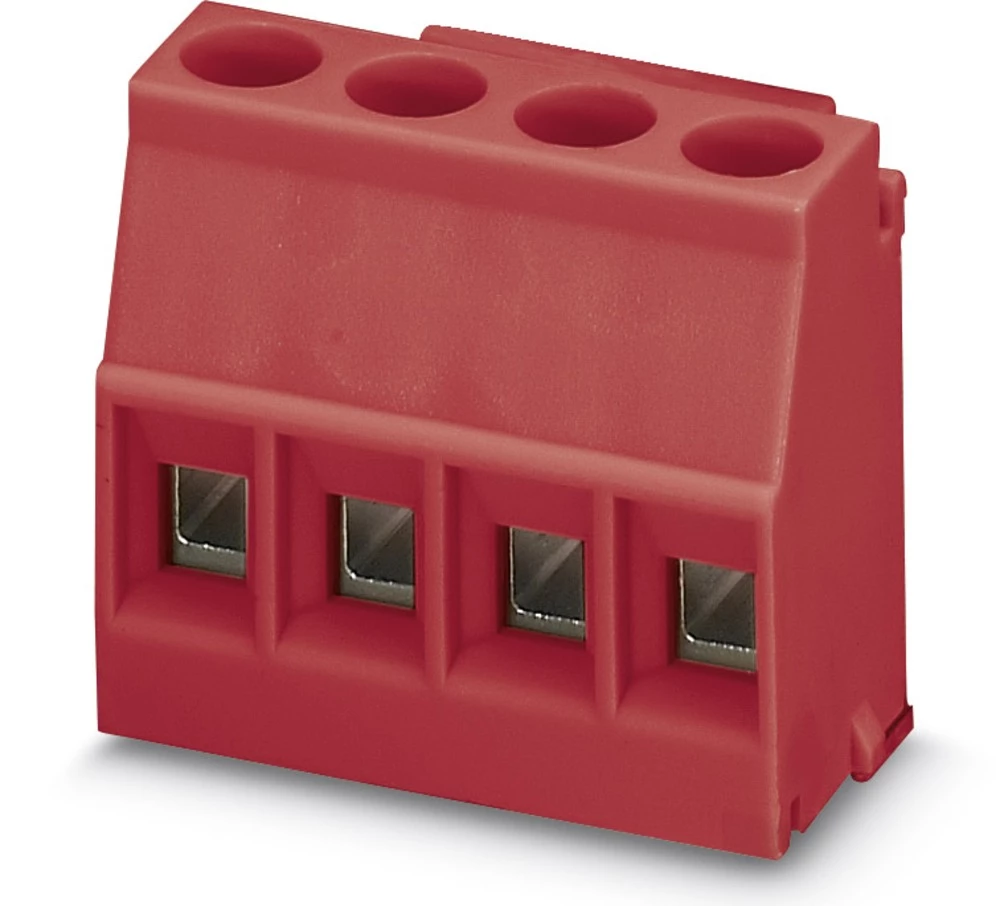

AWG maks. 14

AWG min. 26

Boja proizvođača crvena

Broj polova 4

Broj polova po redu 4

Duljina 15.30 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Sadržaj 50 kom.

Širina 21.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSO 2,5/ 4-L RD

Veza Print

Veza vijčani terminal

Visina 19.95 mm

AWG maks. 6

AWG min. 20

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 320 V

Niz KDS10

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti S poteznom čahurom

Rm 10.00 mm

Sadržaj 50 kom.

Širina 36.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip KDS10

Veza Print

Veza vijčani terminal

Visina 28.70 mm

AWG maks. 14

AWG min. 26

Boja proizvođača Svijetlo siva

Broj polova 4

Broj polova po redu 4

Duljina 15.30 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 320 V

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 250 kom

Širina 21.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSO 2,5/ 4-L KMGY

Veza Print

Veza vijčani terminal

Visina 19.95 mm

AWG maks. 2

AWG min. 20

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 31.00 mm

Kontaktni materijal konzerviran

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 35.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 35.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti S poteznom čahurom

Rm 15.00 mm

Sadržaj 25 kom.

Širina 60.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 25/ 4-15,00

Veza Print

Veza vijčani terminal

Visina 43.50 mm

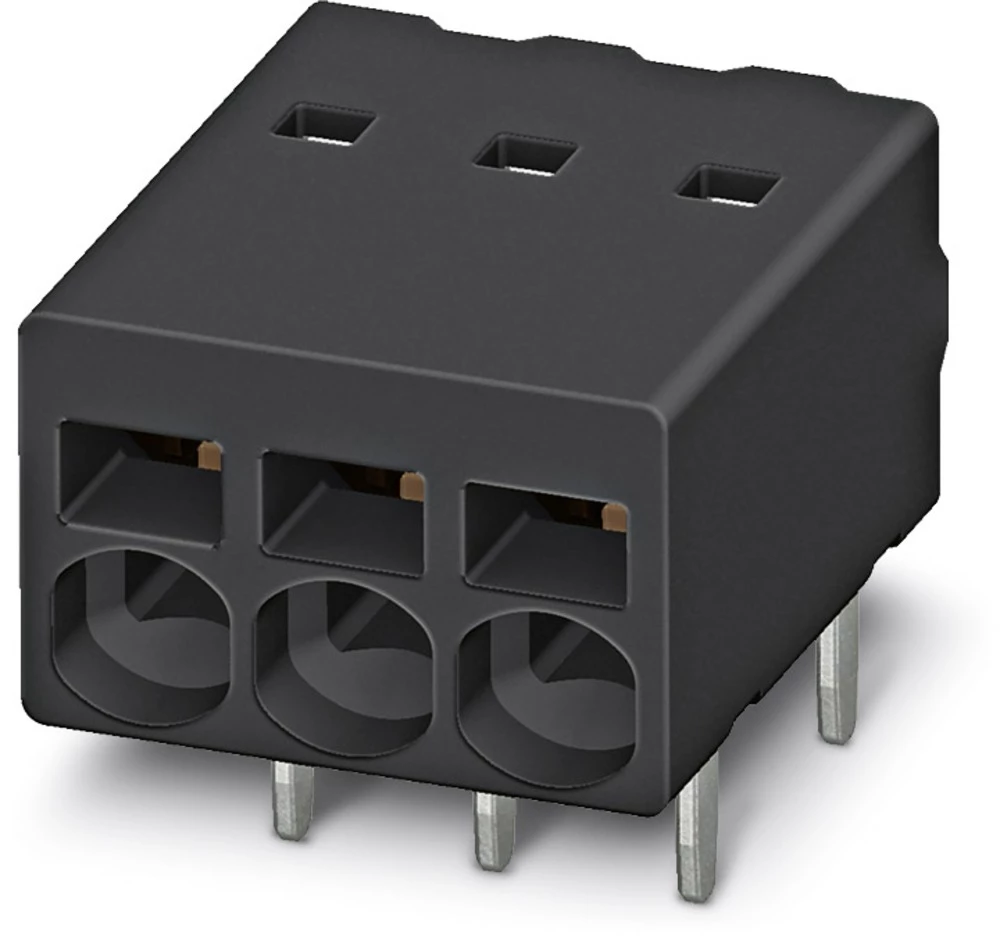

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 5,50 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz PTSM

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 530 kom

Širina 10.00 mm

Tip PTSM 0,5/ 2-2,5-H THR R24

Veza opružna kopča

Veza Print

Visina 7.10 mm

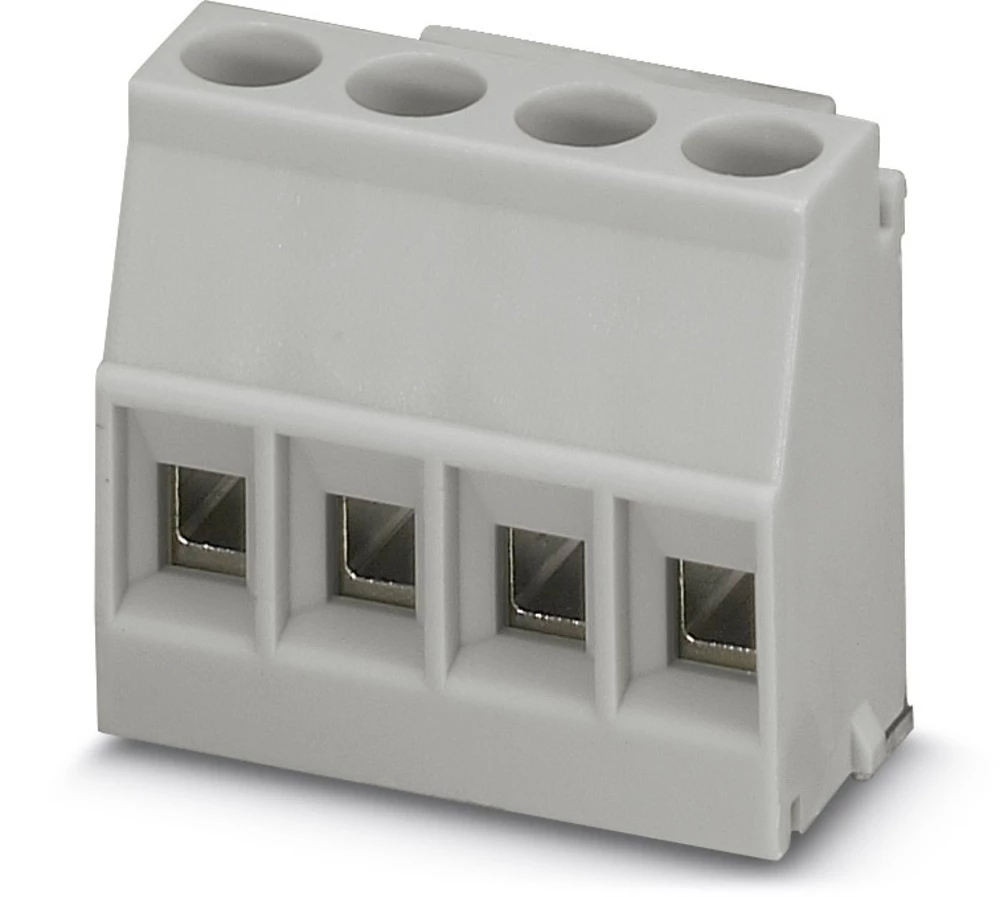

AWG maks. 14

AWG min. 26

Boja proizvođača Sivo

Broj polova 4

Broj polova po redu 4

Duljina 15.30 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Sadržaj 200 kom.

Širina 21.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSO 2,5/ 4-L GY

Veza Print

Veza vijčani terminal

Visina 19.95 mm

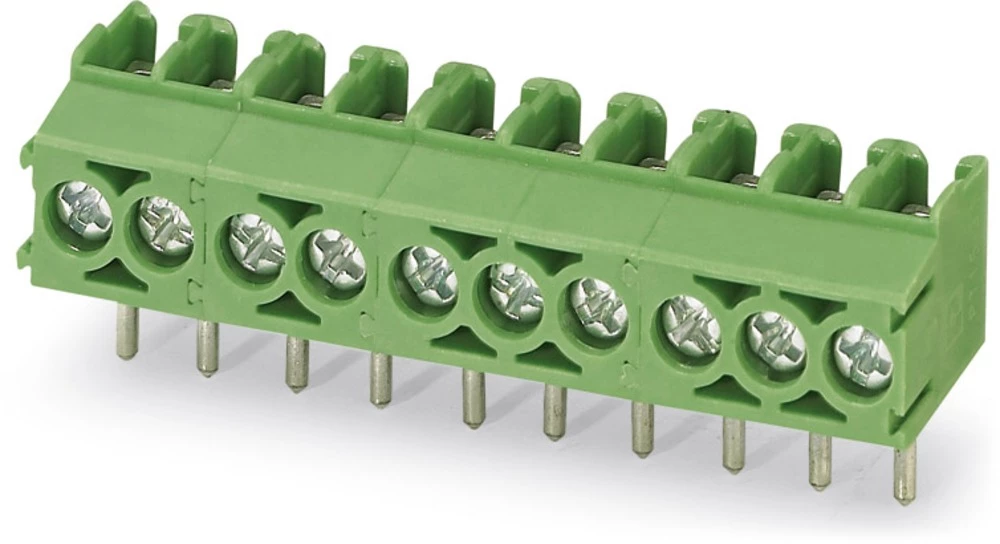

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 7.00 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 200 V

Niz PT

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 250 kom

Širina 12.10 mm

Smjer parenja Okomito na tiskanu ploču

Tip PT 1,5/ 2-3,5-V

Veza Print

Veza vijčani terminal

Visina 9.20 mm

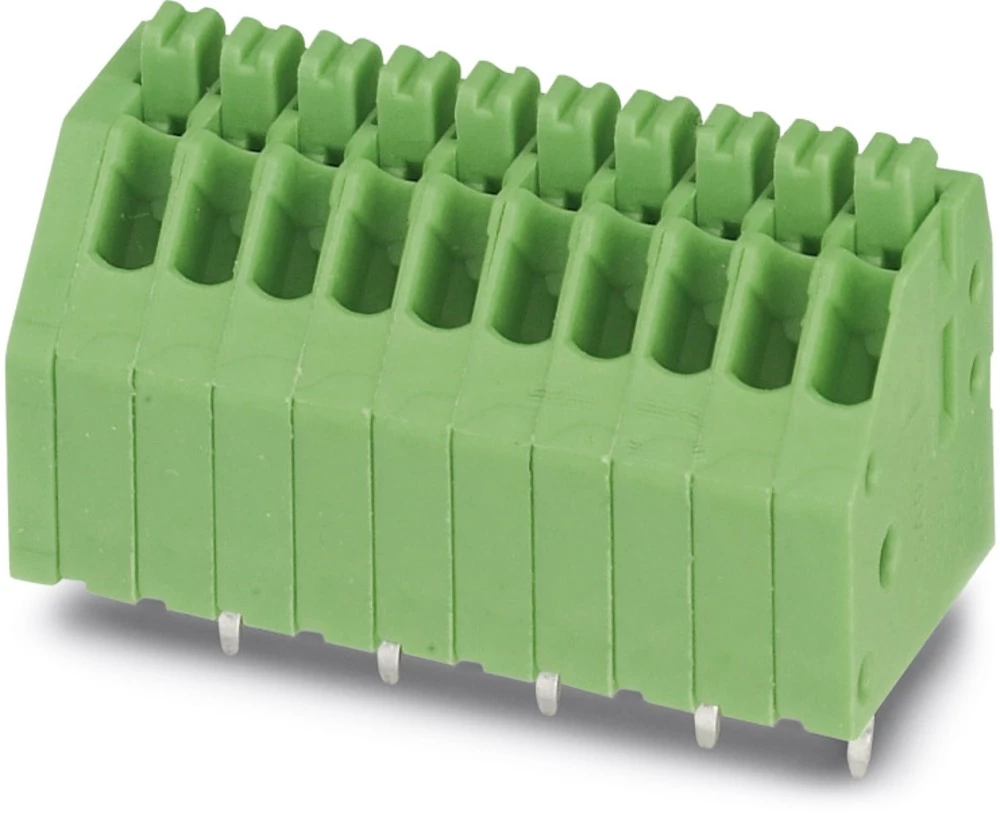

AWG maks. 20

AWG min. 24

Boja proizvođača zelena

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 250 V

Niz PTSA

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 100 kom.

Širina 19.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip PTSA 0,5/ 7-2,5-Z

Veza opružna kopča

Veza Print

Visina 16.70 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Duljina 11.20 mm

Kontaktni materijal konzerviran

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Širina 23.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDS 3/ 4 BK

Veza Print

Veza vijčani terminal

Visina 20.00 mm

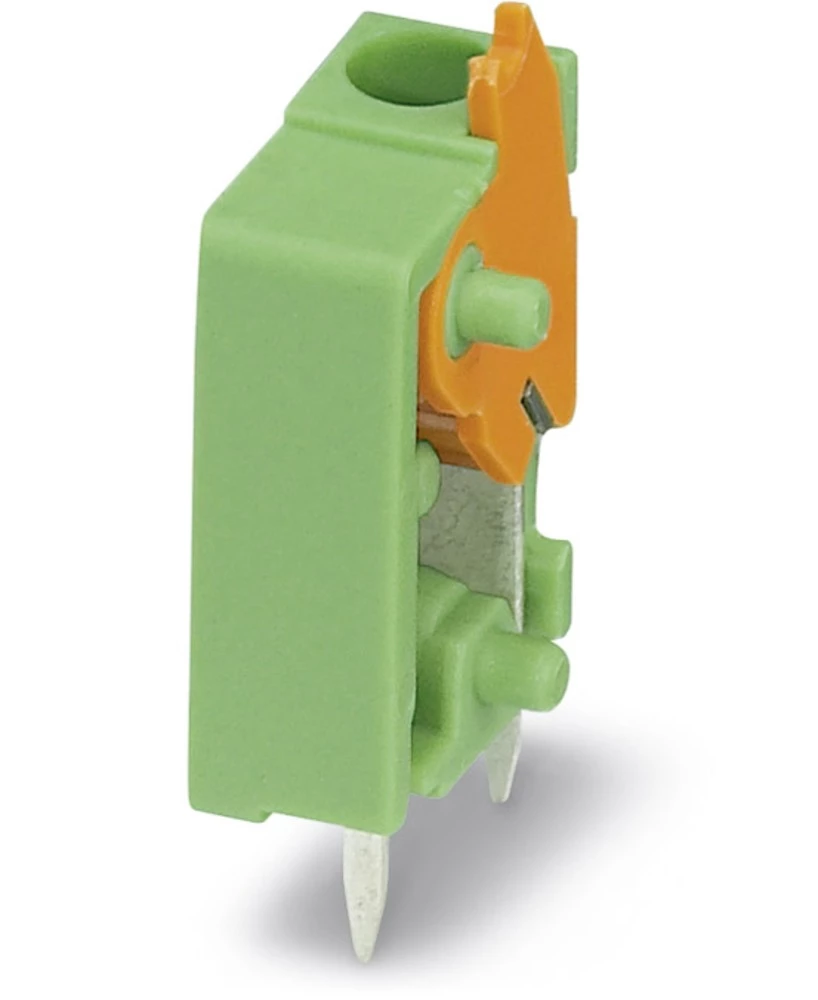

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj redaka 1

Duljina 5.08 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz FFKDS(A)/V2

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 250 kom

Širina 19.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip FFKDS/V2-5,08

Veza opružna kopča

Veza Print

Visina 10.00 mm

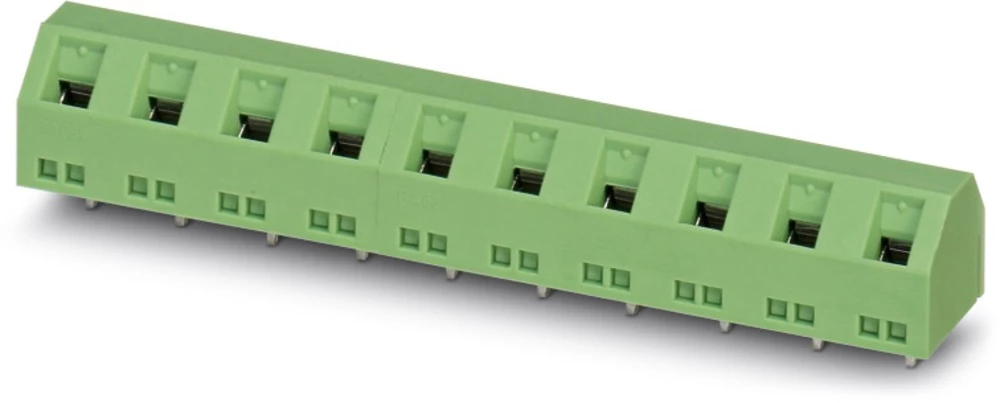

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 13.00 mm

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz GSMKDSN

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 22.86 mm

Smjer parenja Schräg zur Leiterplatte

Tip GSMKDSN 1,5/ 3-7,62

Veza Print

Veza vijčani terminal

Visina 14.50 mm

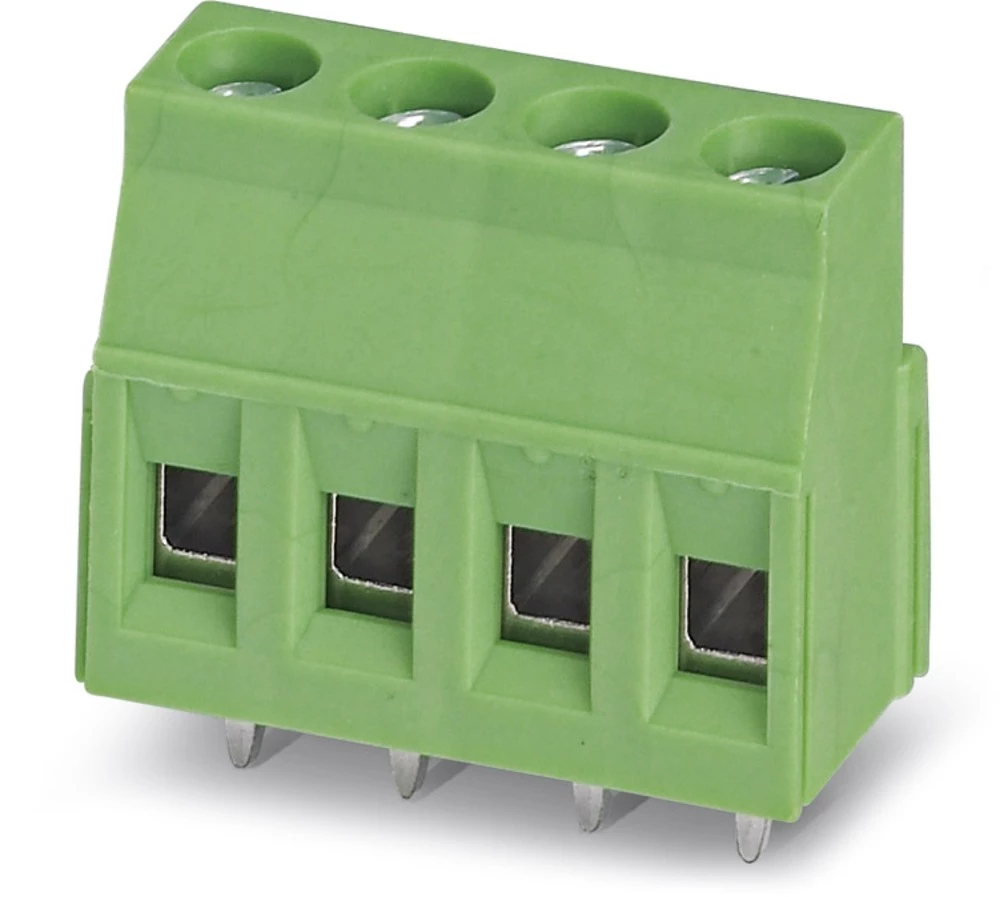

AWG maks. 14

AWG min. 24

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Duljina 9,50 mm

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 400 V

Niz MKDSN

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 250 kom

Širina 20.32 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSN 2,5/ 4-5,08

Veza Print

Veza vijčani terminal

Visina 18.50 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 12

Broj polova po redu 12

Duljina 13,40 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 400 V

Niz SMKDSP

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 50 kom.

Širina 60.00 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDSP 1,5/12

Veza Print

Veza vijčani terminal

Visina 18.80 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 10

Broj polova po redu 10

Duljina 14.25 mm

Kontaktni materijal konzerviran

Nazivna struja 20 A

Nazivna struja - zaokruženo 20 A

Nazivni napon 400 V

Niz SMKDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.80 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMKDS 2,5/10-5,08 BDNZ:2A02

Veza Print

Veza vijčani terminal

Visina 22.90 mm

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 12,5 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz LL

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.22 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.18 mm²

Rm 9.52 mm

Sadržaj 100 kom.

Širina 19.64 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 6.46 g

Tip LL 9.52/02/90 5.0SN OR BX

Tip LL 9.52/02/90 5.0SN OR BX

Veza Print

Veza vijčani terminal

Visina 26.5 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 13

Broj polova po redu 13

Broj redaka 1

Duljina 18.5 mm

Kontaktni materijal CuZn, pokositrena

Materijal kućišta Poliamid 6.6

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 20 kom.

Širina 67.84 mm

Smjer parenja Okomito na tiskanu ploču

Težina 45.4 g

Tip TOP1.5GS13/180 5 2ST OR

Tip TOP1.5GS13/180 5 2ST OR

Veza Print

Veza vijčani terminal

Visina 24 mm

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 12

Broj polova po redu 12

Broj redaka 1

Duljina 26 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 50 kom.

Širina 92.94 mm

Smjer parenja Okomito na tiskanu ploču

Težina 95.7 g

Tip TOP4GS12/180 7.62 OR

Tip TOP4GS12/180 7.62 OR

Veza Print

Veza vijčani terminal

Visina 29.5 mm

AWG maks. 12

AWG min. 26

Boja proizvođača crna

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 32.6 mm

Kontaktni materijal Cu legura, pokositrena

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 5.68 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.52 g

Tip LPTR 5.08/01/90 4.5SN BK BX

Tip LPTR 5.08/01/90 4.5SN BK BX

Veza Print

Veza vijčani terminal

Visina 24.1 mm

AWG maks. 12

AWG min. 26

Boja proizvođača naranča

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 32.6 mm

Kontaktni materijal Cu legura, pokositrena

Materijal kućišta Poliamid 6.6

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 300 V

Niz LP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 100 kom.

Širina 5.68 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 4.53 g

Tip LPTR 5.08/01/90 4.5SN OR BX

Tip LPTR 5.08/01/90 4.5SN OR BX

Veza Print

Veza vijčani terminal

Visina 24.1 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 7

Broj polova po redu 7

Broj redaka 1

Duljina 18.5 mm

Kontaktni materijal CuZn, pokositrena

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 2.5 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 2.5 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 5.08 mm

Sadržaj 50 kom.

Širina 37.36 mm

Smjer parenja Okomito na tiskanu ploču

Težina 24.92 g

Tip TOP1.5GS7/180 5 2STI OR

Tip TOP1.5GS7/180 5 2STI OR

Veza Print

Veza vijčani terminal

Visina 24 mm

AWG maks. 10

AWG min. 26

Boja proizvođača naranča

Broj polova 5

Broj polova po redu 5

Broj redaka 1

Duljina 26 mm

Kontaktni materijal Elektrolit bakar konzervirano

Nazivna struja 30 A

Nazivna struja - zaokruženo 30 A

Nazivni napon 300 V

Niz TOP

Poprečni presjek fleksibilan (maks.) 4 mm²

Poprečni presjek fleksibilan (min.) 0.5 mm²

Poprečni presjek krut (maks.) 6 mm²

Poprečni presjek krut (min.) 0.5 mm²

Rm 7.62 mm

Sadržaj 50 kom.

Širina 39.6 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Težina 38.8 g

Tip TOP4GS5/90 7.62 OR

Tip TOP4GS5/90 7.62 OR

Veza Print

Veza vijčani terminal

Visina 29.5 mm

AWG maks. 14

AWG min. 26

Boja proizvođača naranča

Broj polova 18

Broj polova po redu 18

Broj redaka 1

Duljina 19.5 mm
