Stezaljke za tiskane pločice

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 7.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

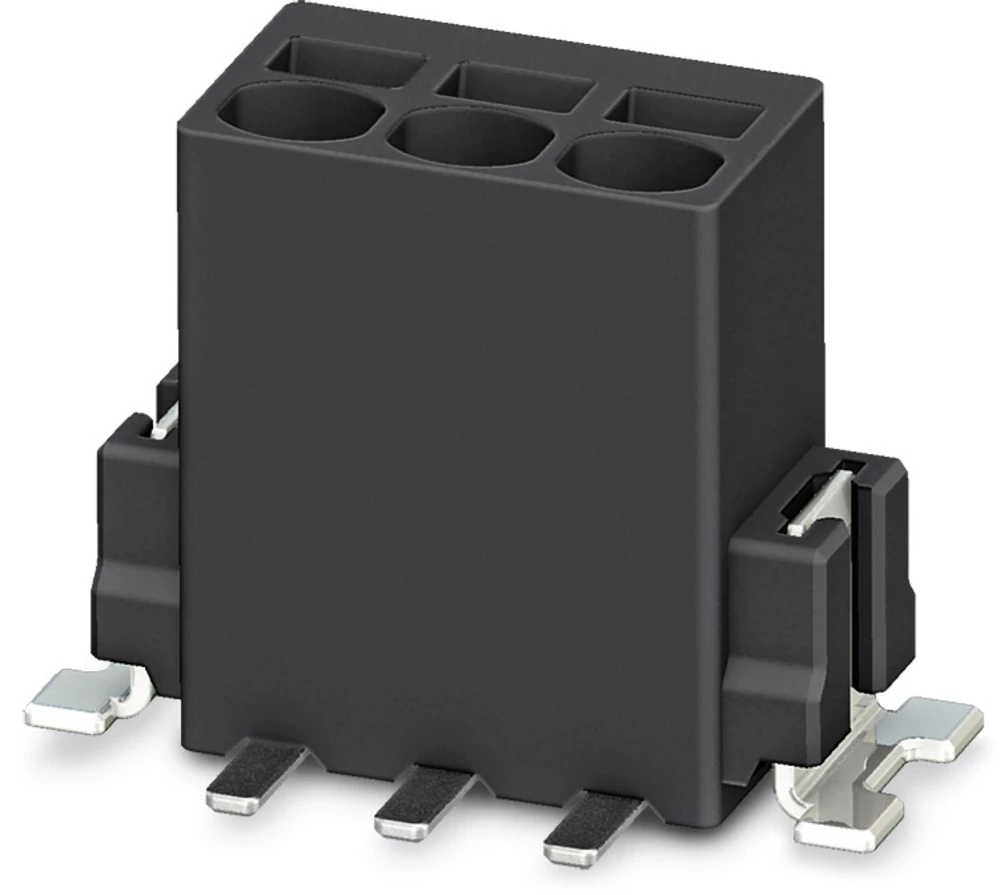

Niz PTSM

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 400 kom

Širina 12.80 mm

Tip PTSM 0,5/ 4-2,5-V SMD R44

Veza opružna kopča

Veza Print

Visina 9.00 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 22.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

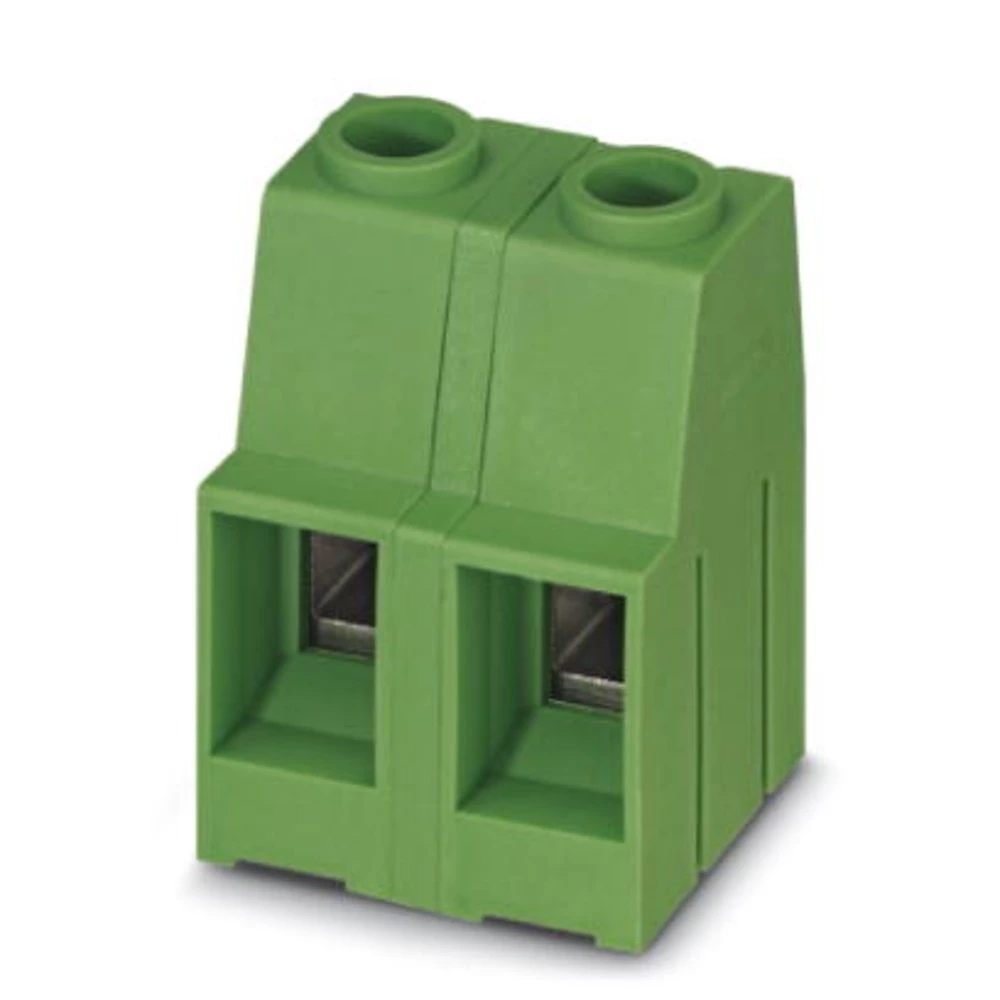

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Posebnosti S poteznom čahurom

Rm 12.70 mm

Sadržaj 50 kom.

Širina 35.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 10HV/ 2-12,7

Veza Print

Veza vijčani terminal

Visina 22.86 mm

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 6

Broj polova po redu 6

Broj redaka 1

Duljina 7.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

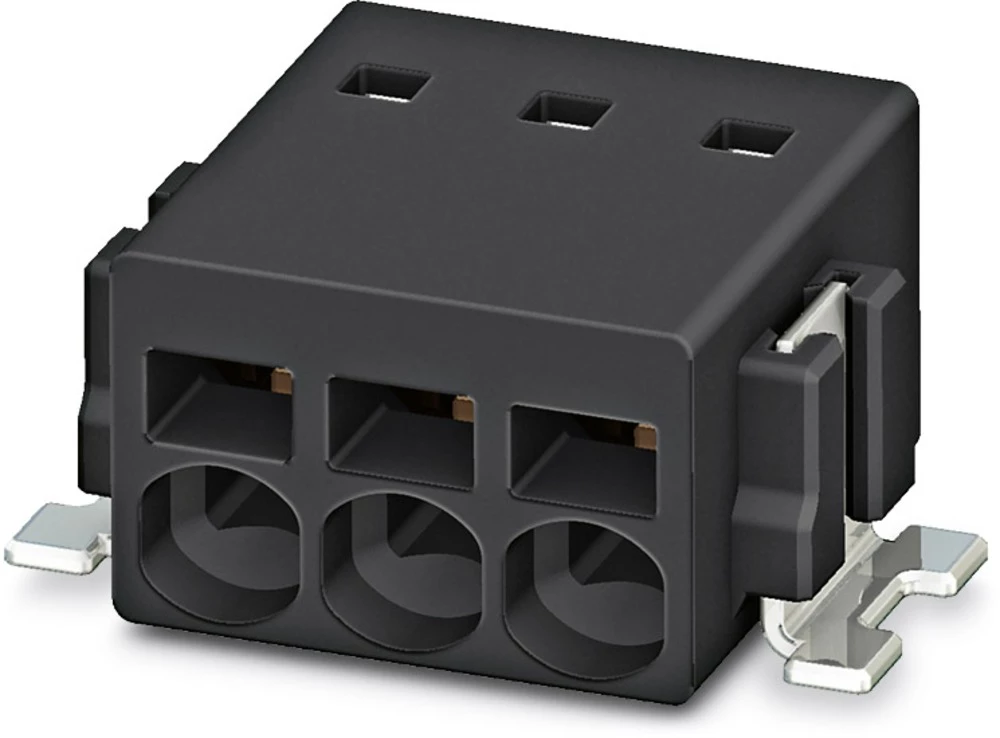

Niz PTSM

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 770 kom.

Širina 17.80 mm

Tip PTSM 0,5/ 6-2,5-H SMD R44

Veza opružna kopča

Veza Print

Visina 9.00 mm

AWG maks. 20

AWG min. 24

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 250 V

Niz PTSA

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 100 kom.

Širina 21.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip PTSA 0,5/ 8-2,5-Z

Veza opružna kopča

Veza Print

Visina 16.70 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zelena

Broj polova 9

Broj polova po redu 3.

Duljina 17.78 mm

Kontaktni materijal konzerviran

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 400 V

Niz MK3DS

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 100 kom.

Širina 40.10 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MK3DS 1,5/ 3-5,08

Veza Print

Veza vijčani terminal

Visina 32.25 mm

AWG maks. 20

AWG min. 24

Boja proizvođača crna

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 5.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz PTSM

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 310 kom

Širina 12.10 mm

Tip PTSM 0,5/ 2-2,5-V THR R44

Veza opružna kopča

Veza Print

Visina 5,50 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Broj redaka 1

Duljina 18.40 mm

Kontaktni materijal konzerviran

Materijal kućišta Poliamid 6.6

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 34.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

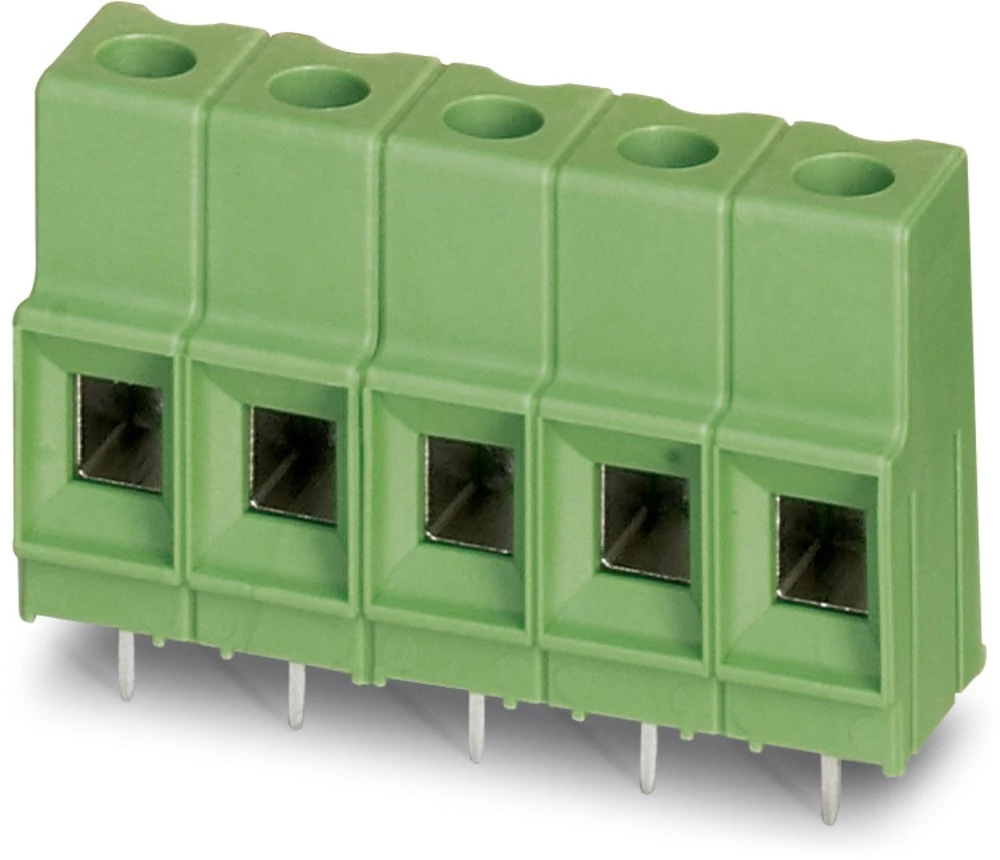

Tip MKDSP 10N/ 2-10,16

Veza Print

Veza vijčani terminal

Visina 20.32 mm

AWG maks. 14

AWG min. 26

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 15.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSO

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 21.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

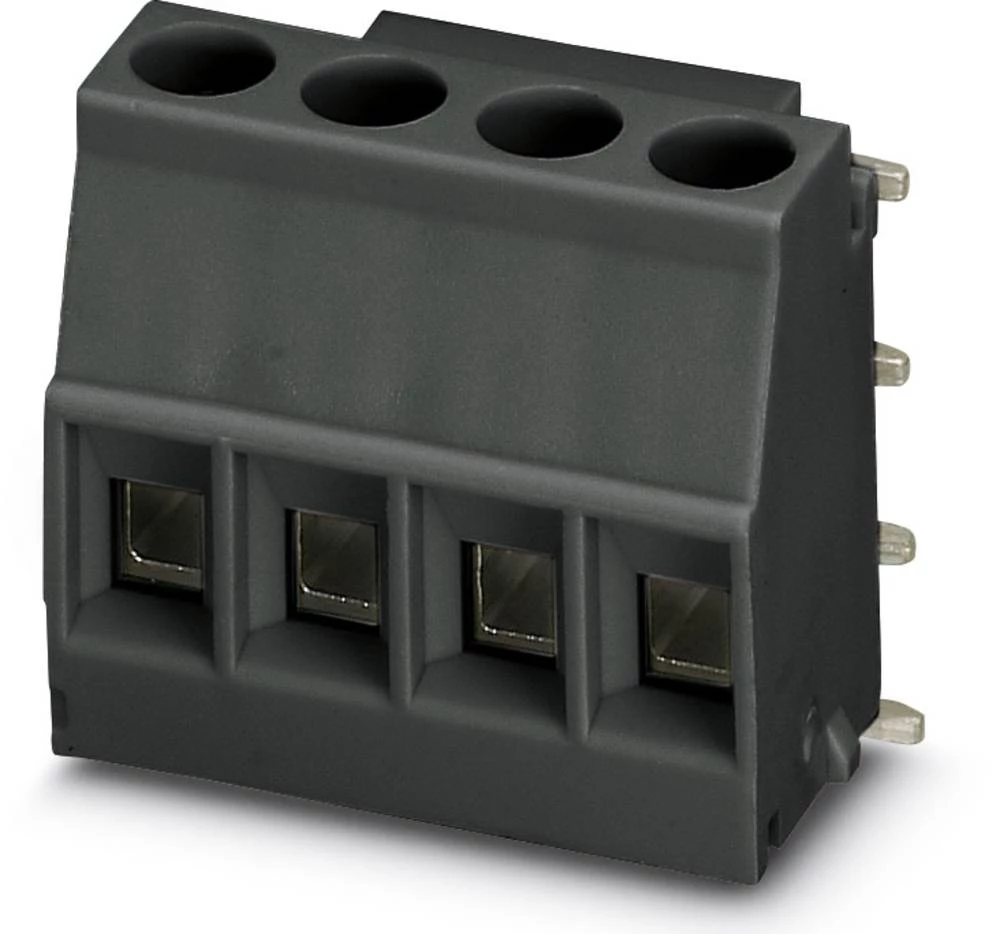

Tip MKDSO 2,5/ 4-R BK

Veza Print

Veza vijčani terminal

Visina 19.95 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 5.08 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 320 V

Niz KDS

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 34.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

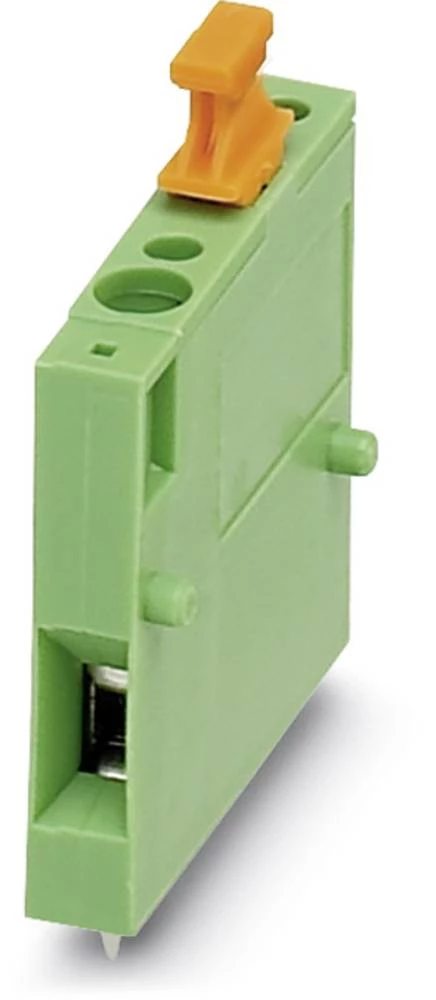

Tip KDS 3-PMT

Veza Print

Veza vijčani terminal

Visina 27.00 mm

AWG maks. 14

AWG min. 26

Boja proizvođača zaštitna siva

Broj polova 3.

Broj polova po redu 3.

Duljina 14.95 mm

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 320 V

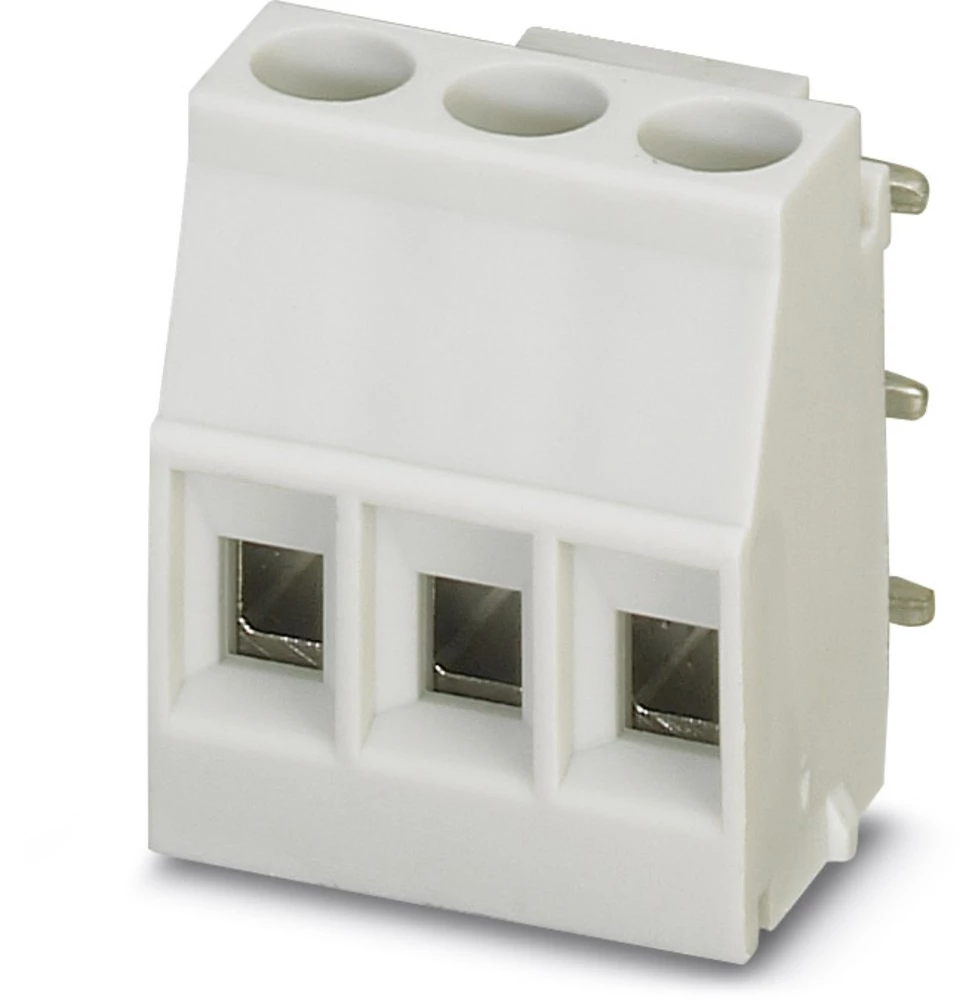

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5.00 mm

Sadržaj 250 kom

Širina 17.05 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSO 2,5/ 3-R KMGY

Veza Print

Veza vijčani terminal

Visina 15.30 mm

AWG maks. 14

AWG min. 26

Boja proizvođača crna

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 15.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 24 A

Nazivna struja - zaokruženo 24 A

Nazivni napon 400 V

Niz MKDSO

Niz MKDSO

Poprečni presjek fleksibilan (maks.) 2.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 2.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 21.25 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

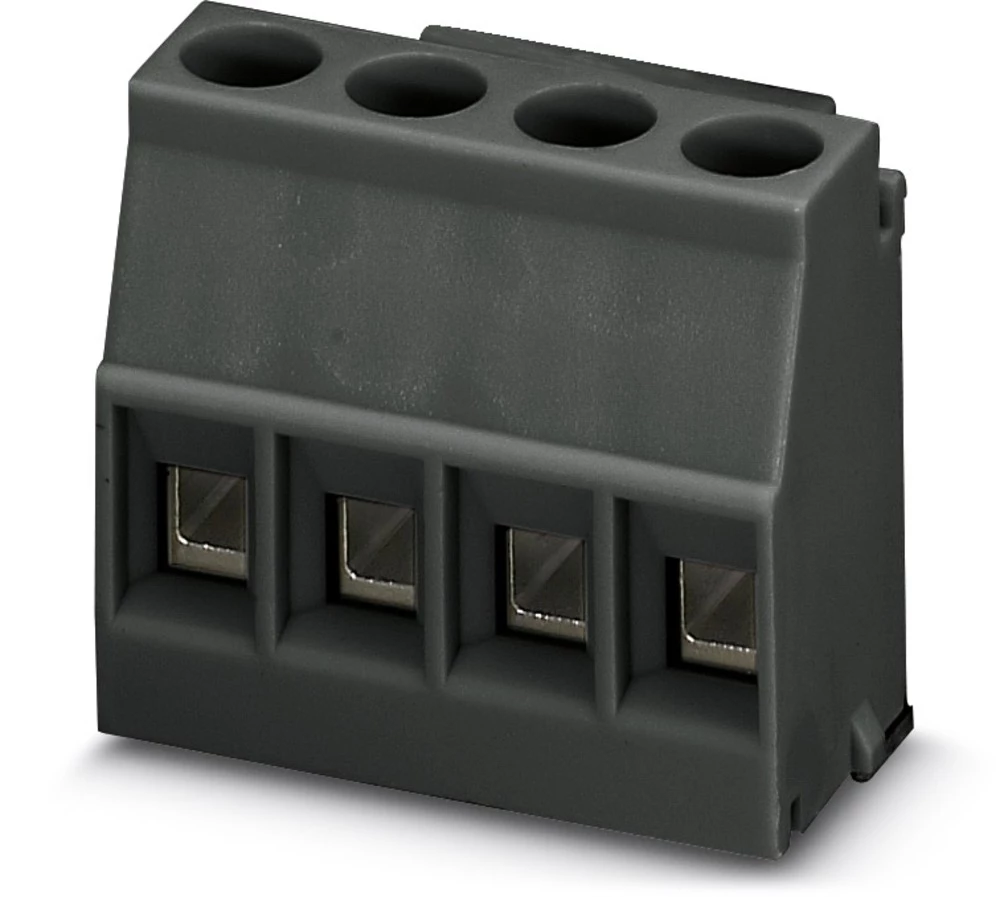

Tip MKDSO 2,5/ 4-L BK

Veza Print

Veza vijčani terminal

Visina 19.95 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 15.40 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 13.5 A

Nazivna struja - zaokruženo 13.5 A

Nazivni napon 240 V

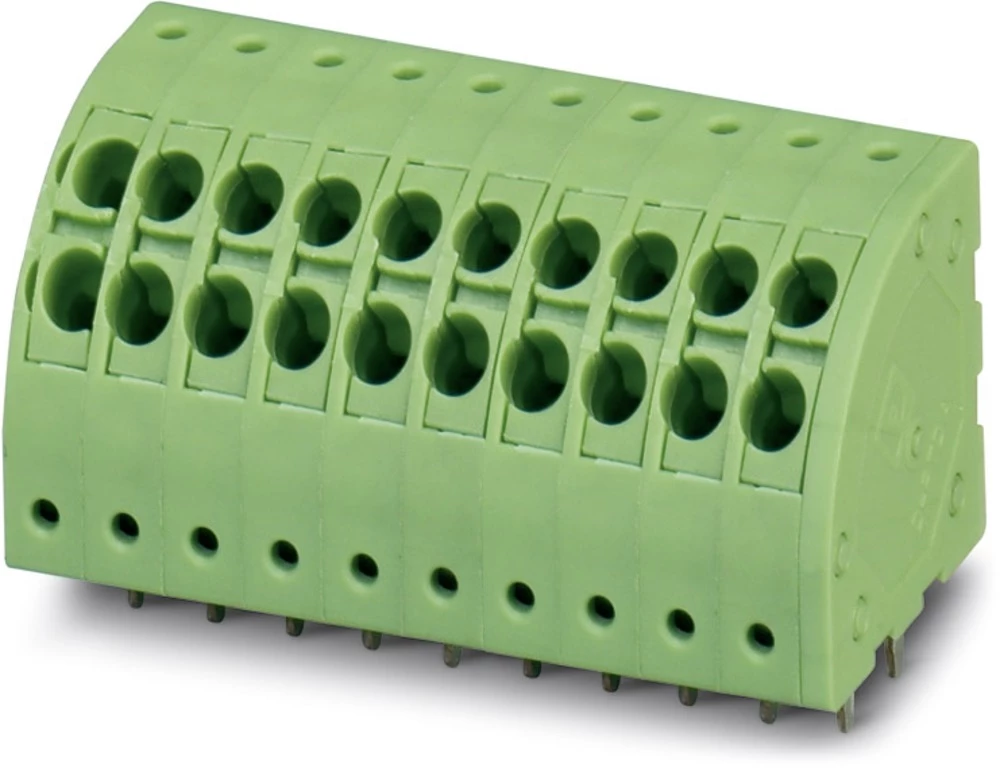

Niz PTDA

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 19.50 mm

Smjer parenja Schräg zur Leiterplatte

Tip PTDA 1,5/ 4-3,5

Veza opružna kopča

Veza Print

Visina 16.00 mm

AWG maks. 10

AWG min. 20

Boja proizvođača zelena

Broj polova 6

Broj polova po redu 6

Duljina 9.00 mm

Kontaktni materijal konzerviran

Nazivna struja 32A

Nazivna struja - zaokruženo 32A

Nazivni napon 400 V

Niz PT

Poprečni presjek fleksibilan (maks.) 4.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 4.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti sa žičanim štitnikom

Rm 5.00 mm

Sadržaj 100 kom.

Širina 30.00 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

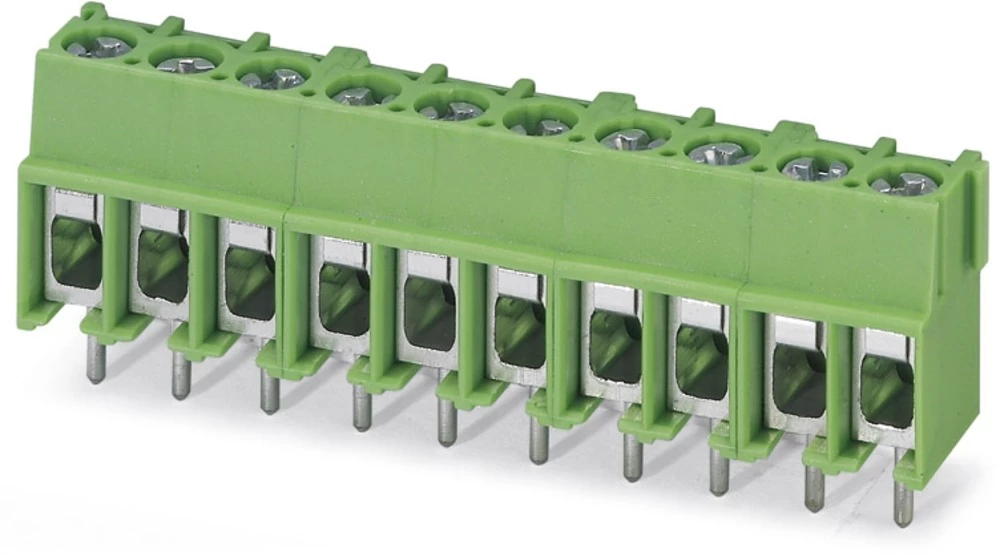

Tip PT 2,5/ 6-5,0-H

Veza Print

Veza vijčani terminal

Visina 17.60 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

Broj polova 1

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 630 V

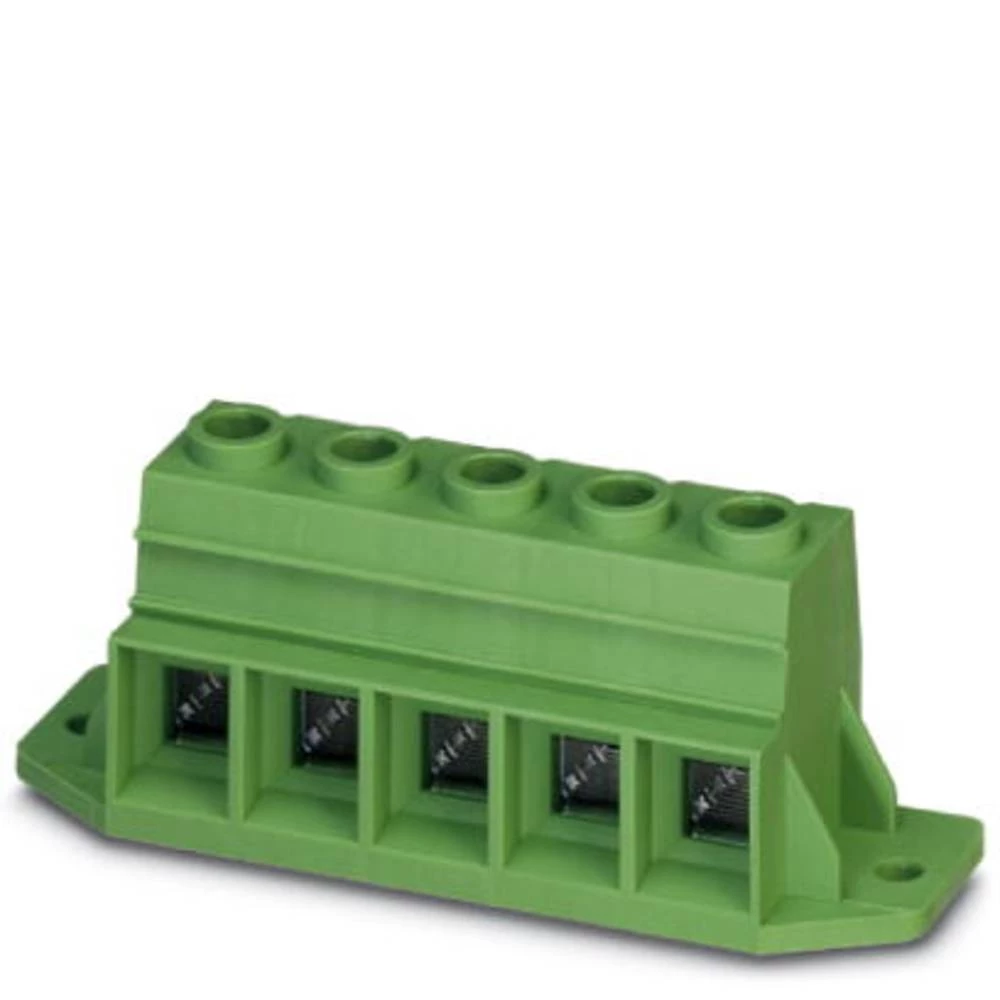

Niz KDS10-PE

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Posebnosti S poteznom čahurom

Rm 10 mm

Sadržaj 50 kom.

Širina 36.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip KDS10-PE/SO

Veza Print

Veza vijčani terminal

Visina 28.70 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 7.00 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 200 V

Niz PTA

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Rm 3,50 mm

Sadržaj 250 kom

Širina 13.70 mm

Smjer parenja Schräg zur Leiterplatte

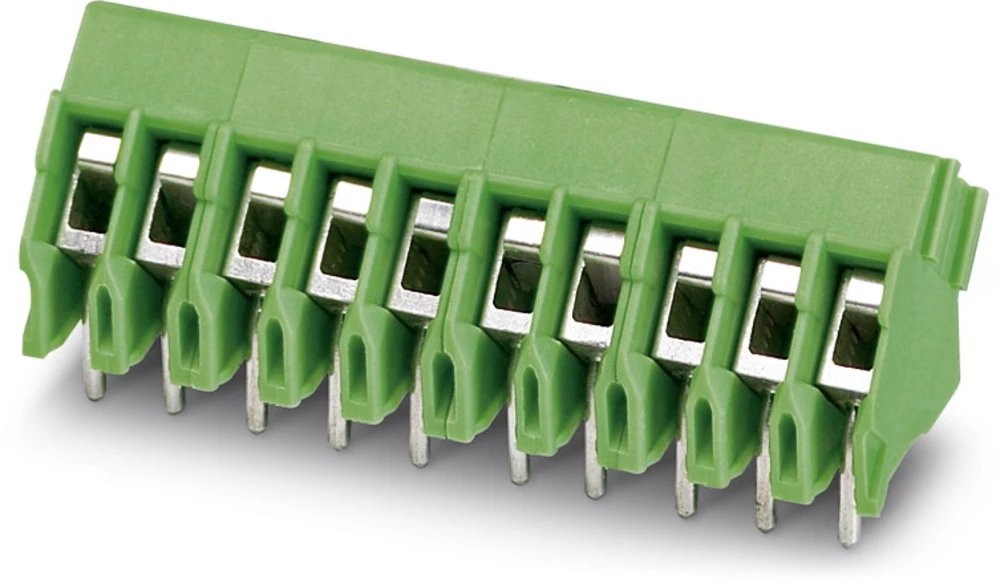

Tip PTA 1,5/ 2-3,5

Veza Print

Veza vijčani terminal

Visina 11.20 mm

AWG maks. 6

AWG min. 20

Boja proizvođača plava

Broj polova 1

Broj polova po redu 2

Broj redaka 1

Duljina 24.80 mm

Kontaktni materijal elektrolitski bakar

Materijal kućišta poliamid

Nazivna struja 57 A

Nazivna struja - zaokruženo 57 A

Nazivni napon 1000 V

Niz GE

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Sadržaj 15 sati

Širina 71.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

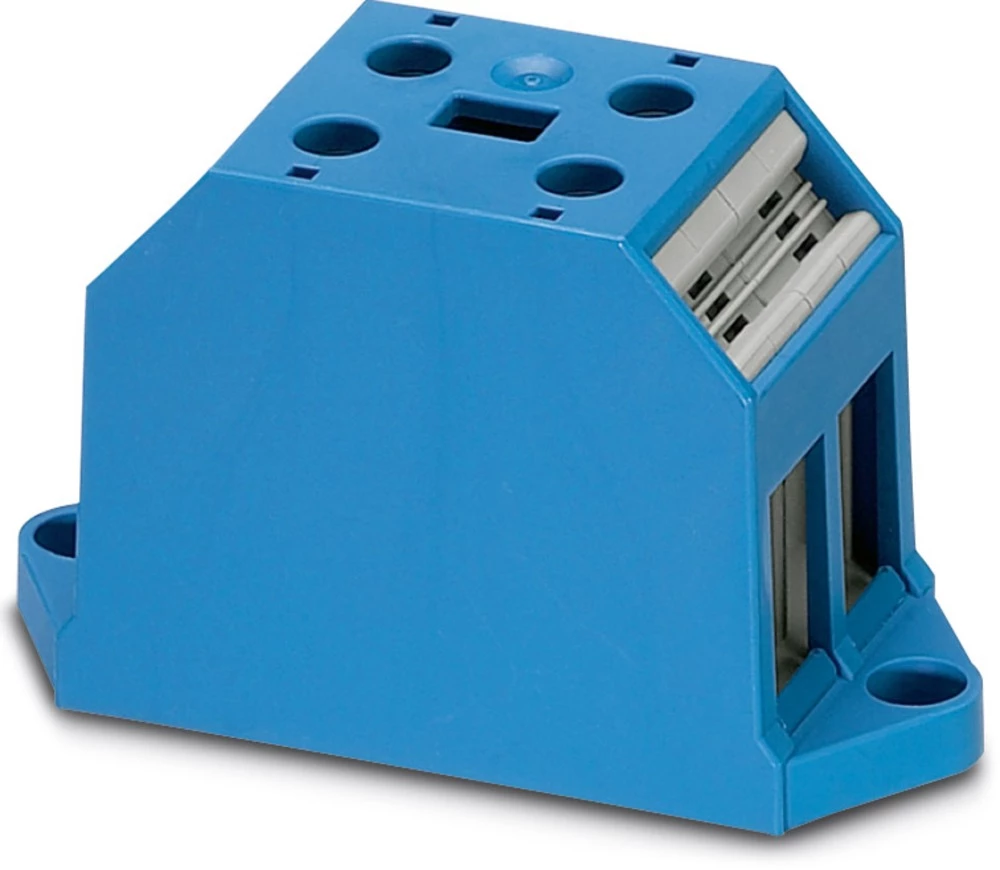

Tip GE 10/2-BA BU

Veza Print

Veza vijčani terminal

Visina 40.00 mm

AWG maks. 6

AWG min. 20

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Broj redaka 1

Duljina 18.40 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta Poliamid 6.6

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz MKDSP

Poprečni presjek fleksibilan (maks.) 16.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 16.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti s montažnom prirubnicom

Posebnosti S poteznom čahurom

Rm 10.16 mm

Sadržaj 50 kom.

Širina 34.30 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MKDSP 10N/ 3-10,16

Veza Print

Veza vijčani terminal

Visina 30.48 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj polova 8.

Broj polova po redu 8.

Broj redaka 1

Duljina 12.00 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 9 A

Nazivna struja - zaokruženo 9 A

Nazivni napon 200 V

Niz SPTA

Poprečni presjek fleksibilan (maks.) 1.00 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.20 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 3,50 mm

Sadržaj 50 kom.

Širina 28.60 mm

Smjer parenja Schräg zur Leiterplatte

Tip SPTA 1/ 8-3,5

Veza opružna kopča

Veza Print

Visina 15.90 mm

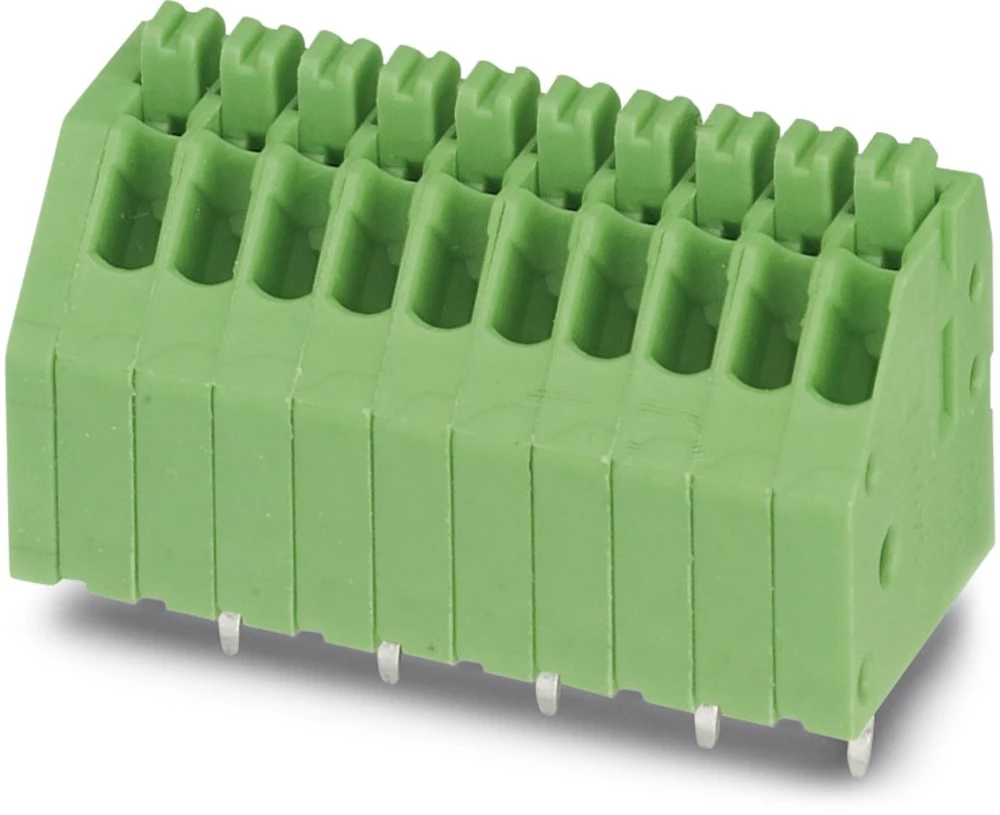

AWG maks. 20

AWG min. 24

Boja proizvođača zelena

Broj polova 4

Broj polova po redu 4

Broj redaka 1

Duljina 11.50 mm

Kontaktni materijal slitina bakra

Materijal kućišta Poliamid 6.6

Nazivna struja 2A

Nazivna struja - zaokruženo 2A

Nazivni napon 250 V

Niz PTSA

Poprečni presjek fleksibilan (maks.) 0.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 0.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 250 kom

Širina 16.70 mm

Smjer parenja Schräg zur Leiterplatte

Tip PTSA 0,5/ 4-2,5-Z

Veza opružna kopča

Veza Print

Visina 12.00 mm

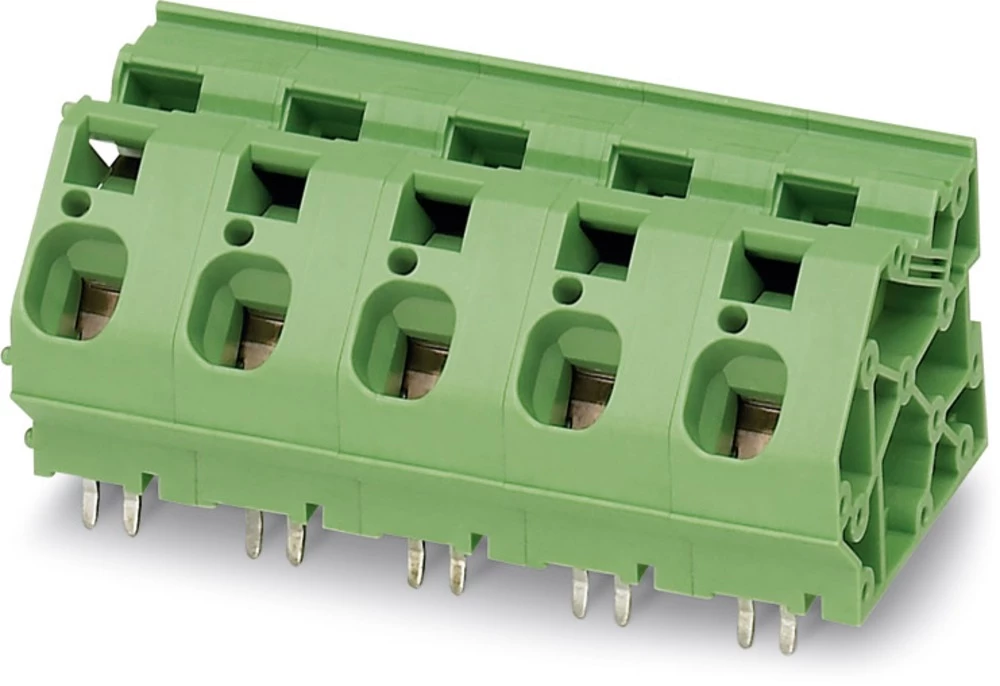

AWG maks. 6

AWG min. 24

Boja proizvođača zelena

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Materijal kućišta poliamid

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 1000 V

Niz ZFKDS(A)

Poprečni presjek fleksibilan (maks.) 16 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 16 mm²

Poprečni presjek krut (min.) 0.20 mm²

Rm 15 mm

Sadržaj 50 kom.

Širina 33.40 mm

Smjer parenja Schräg zur Leiterplatte

Tip ZFKDSA 10-16,7

Veza opružna kopča

Veza Print

Visina 27.00 mm

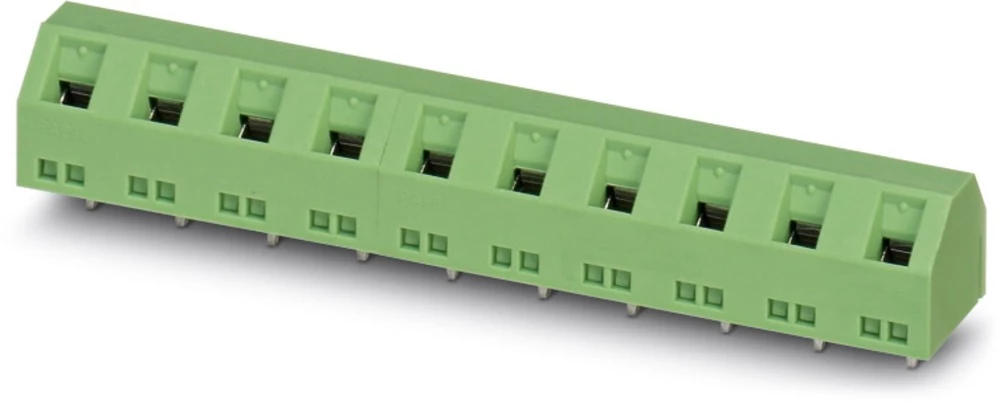

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 2

Broj polova po redu 2

Duljina 12.00 mm

Kontaktni materijal konzerviran

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 630 V

Niz GSMKDSN

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.14 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 15.24 mm

Smjer parenja Schräg zur Leiterplatte

Tip GSMKDSN 1,5/ 2-7,62

Veza Print

Veza vijčani terminal

Visina 14.50 mm

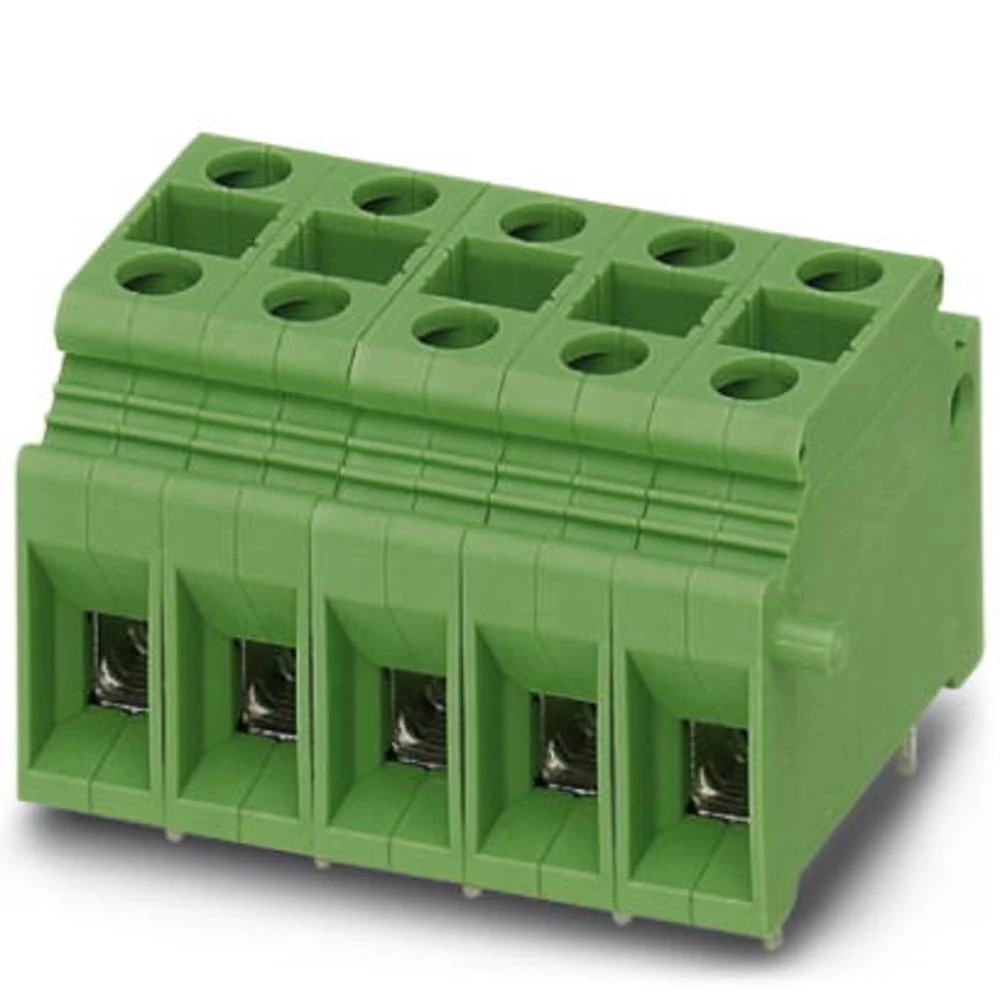

AWG maks. 6

AWG min. 20

Broj polova 1

Broj polova po redu 1

Broj redaka 1

Duljina 10.00 mm

Kontaktni materijal Elektrolit bakar konzervirano

Materijal kućišta poliamid

Nazivna struja 76 A

Nazivna struja - zaokruženo 76 A

Nazivni napon 320 V

Niz KDS10

Poprečni presjek fleksibilan (maks.) 10.00 mm²

Poprečni presjek fleksibilan (min.) 0.50 mm²

Poprečni presjek krut (maks.) 10.00 mm²

Poprečni presjek krut (min.) 0.50 mm²

Posebnosti S poteznom čahurom

Rm 10.00 mm

Sadržaj 50 kom.

Širina 36.80 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip KDS10/SO BU

Veza Print

Veza vijčani terminal

Visina 28.70 mm

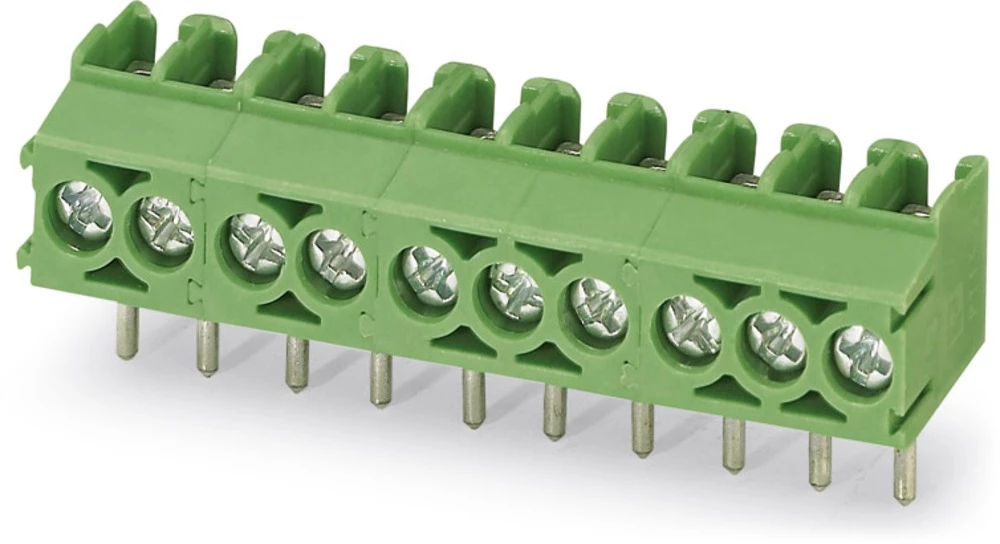

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova 3.

Broj polova po redu 3.

Duljina 9.20 mm

Kontaktni materijal konzerviran

Nazivna struja 17.5 A

Nazivna struja - zaokruženo 17.5 A

Nazivni napon 200 V

Niz PT

Poprečni presjek fleksibilan (maks.) 1.50 mm²

Poprečni presjek fleksibilan (min.) 0.20 mm²

Poprečni presjek krut (maks.) 1.50 mm²

Poprečni presjek krut (min.) 0.14 mm²

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 250 kom
