Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 13.50 x 64.34 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 64.34 mm

Tip 2734-214/037-000

Ukupan broj polova 14

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 13.50 x 58.50 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 58.50 mm

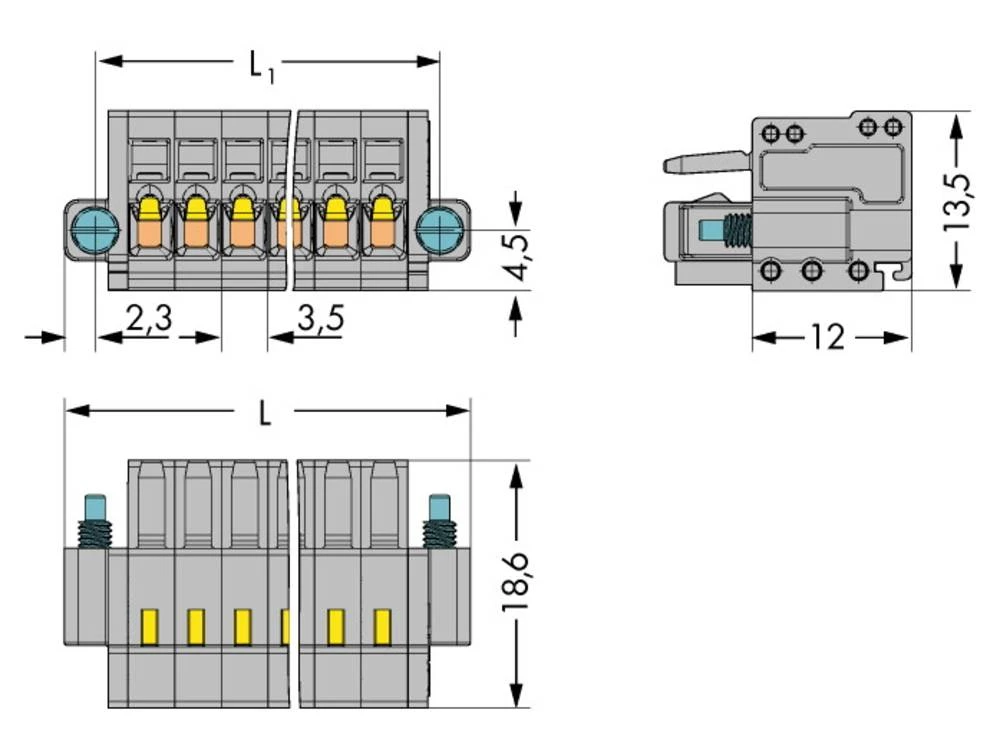

Tip 2734-114/107-000

Ukupan broj polova 14

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 13.50 x 68.14 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 68.14 mm

Tip 2734-214/031-000

Ukupan broj polova 14

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.50 x 22.43 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 100 kom.

Širina 22.43 mm

Tip 2734-203/037-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 20.40 mm

Boja proizvođača Svijetlo siva

Broj redaka 1

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Materijal kućišta PA 66

Nazivna struja 6A

Nazivna struja - zaokruženo 6A

Nazivni napon 160 V

Niz 733

Oblikovati čep, ravno

Sadržaj 50 kom.

Tip 733-212/000-044

Veza opružna kopča

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.50 x 32.58 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 32.58 mm

Tip 2734-208

Ukupan broj polova 8.

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 13.50 x 70.80 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 70.80 mm

Tip 2734-116/031-000

Ukupan broj polova 16

Veza opružna kopča

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 54.80 x 42.10 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 54.80 mm

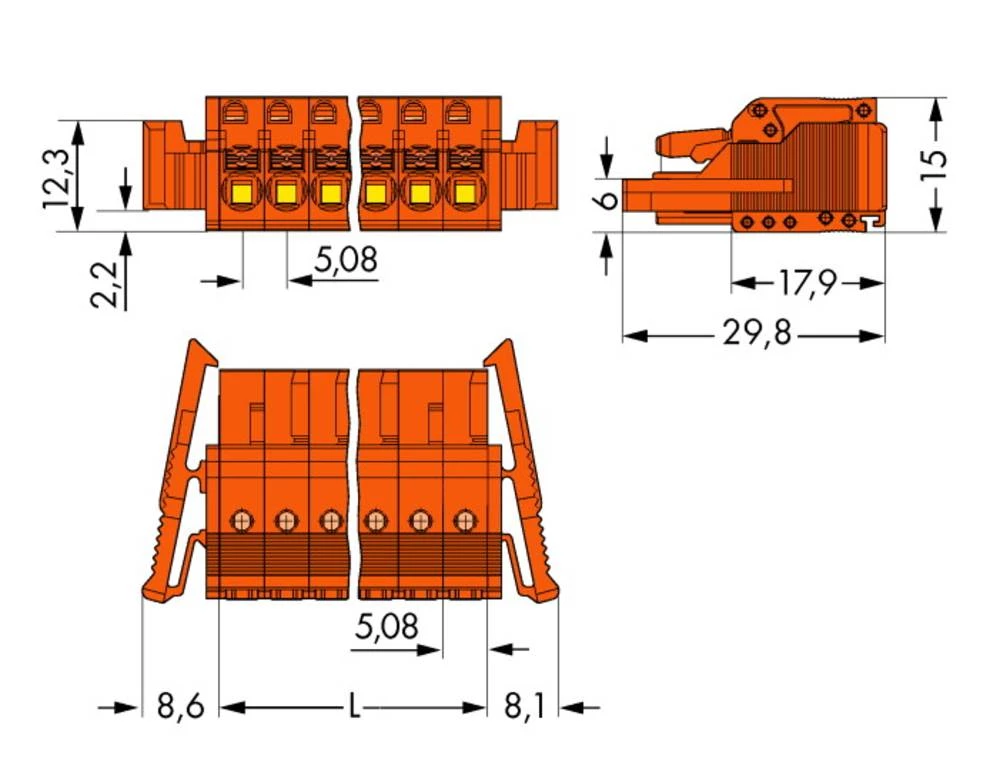

Tip 2231-305/037-000/134-000

Ukupan broj polova 5

Veza opružna kopča

Visina 42.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 13.50 x 34.00 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 34.00 mm

Tip 2734-107/107-000

Ukupan broj polova 7

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 13.50 x 71.96 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 71.96 mm

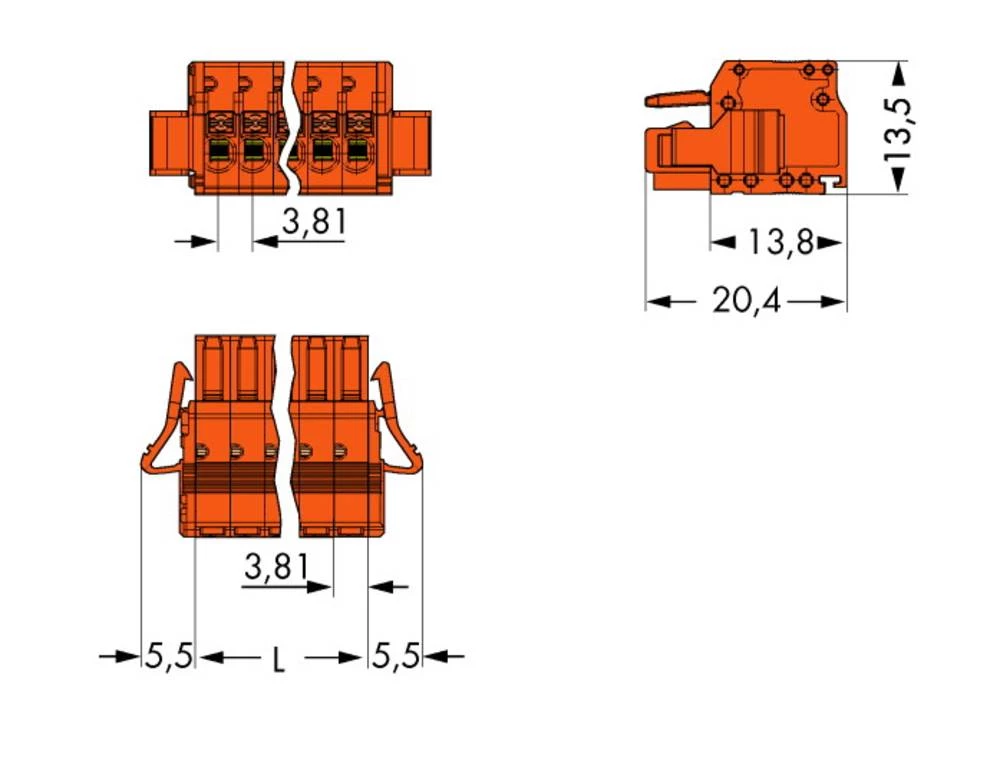

Tip 2734-216/037-000

Ukupan broj polova 16

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 13.50 x 26.23 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 100 kom.

Širina 26.23 mm

Tip 2734-203/031-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 13.50 x 75.76 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 25 kom.

Širina 75.76 mm

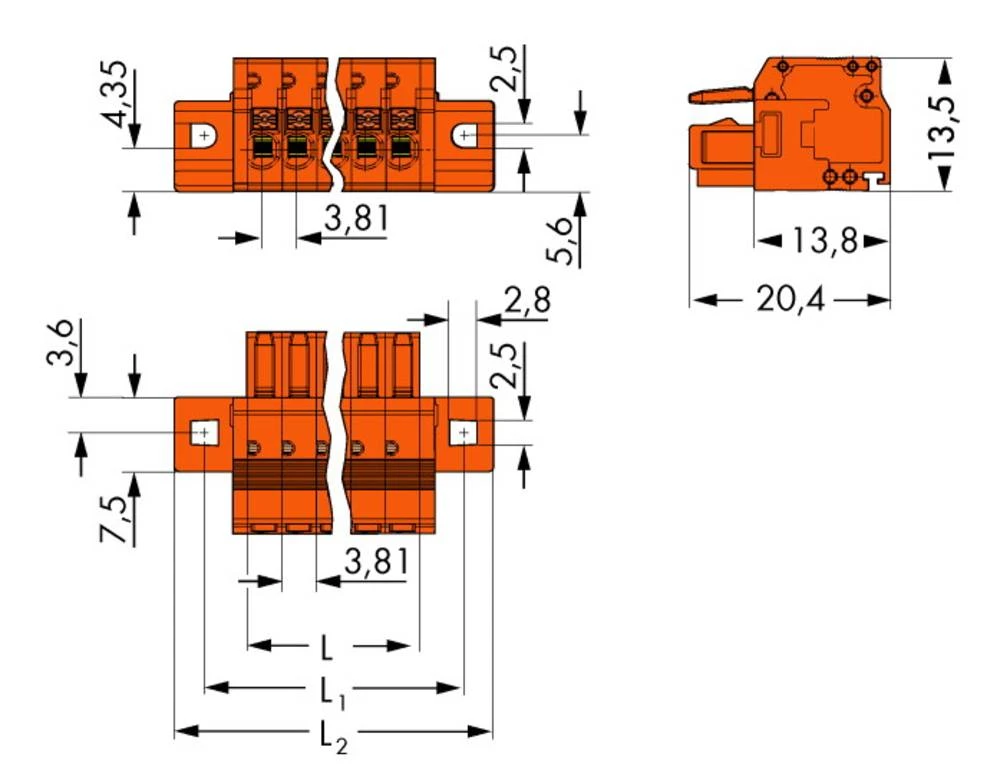

Tip 2734-216/031-000

Ukupan broj polova 16

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.50 x 41.48 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 41.48 mm

Tip 2734-208/037-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 13.50 x 74.00 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 74.00 mm

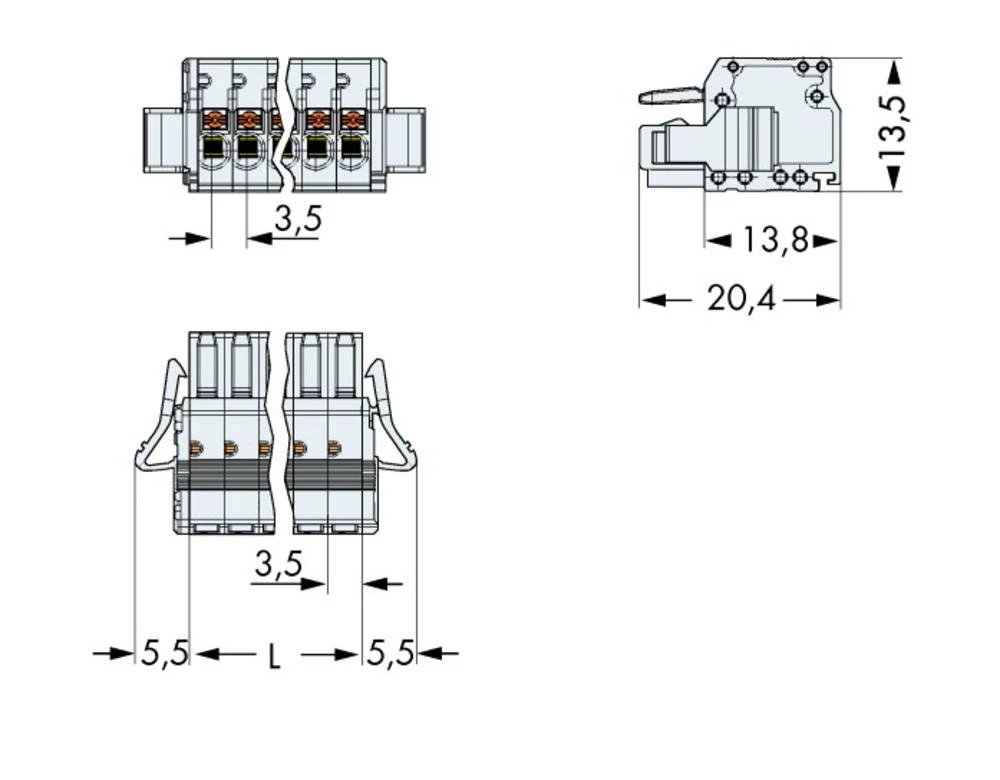

Tip 2734-118/037-000

Ukupan broj polova 18

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 13.50 x 77.80 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 77.80 mm

Tip 2734-118/031-000

Ukupan broj polova 18

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 13.50 x 45.28 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 45.28 mm

Tip 2734-208/031-000

Ukupan broj polova 8.

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 13.50 x 72.50 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 72.50 mm

Tip 2734-118/107-000

Ukupan broj polova 18

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.50 x 36.39 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 36.39 mm

Tip 2734-209

Ukupan broj polova 9

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 13.50 x 40.20 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 40.20 mm

Tip 2734-210

Ukupan broj polova 10

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.50 x 45.29 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s bočnom polugom za zaključavanje

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 45.29 mm

Tip 2734-209/037-000

Ukupan broj polova 9

Veza opružna kopča

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 54.80 x 41.70 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz 2721

Oblikovati konektor, ravni

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 50 kom.

Širina 54.80 mm

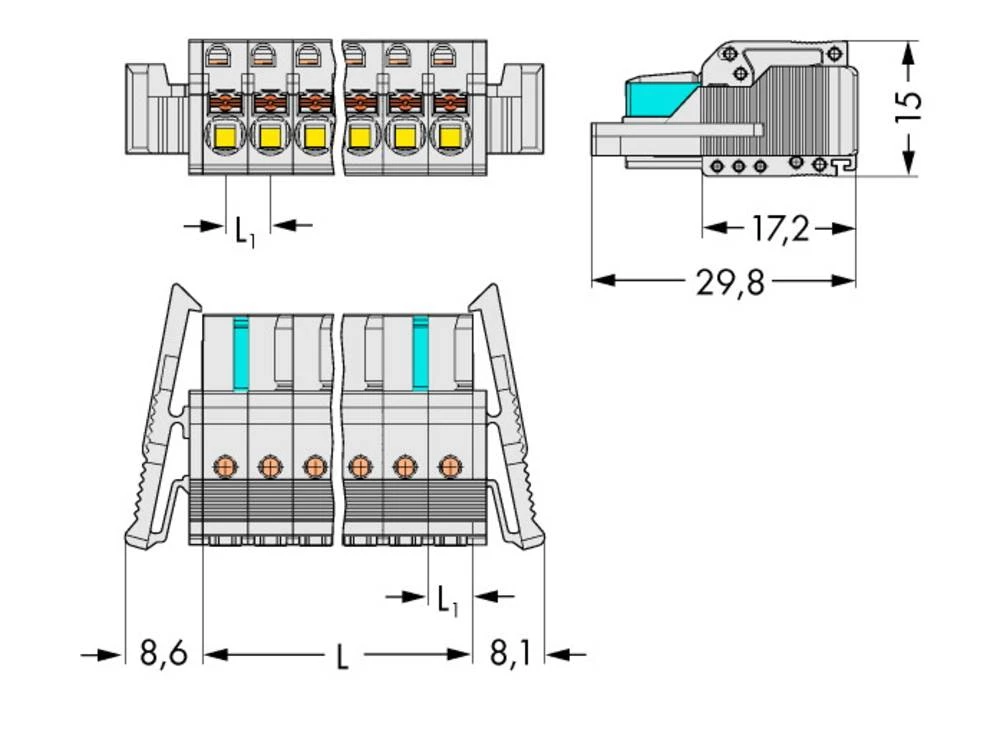

Tip 2721-105/037-000/134-000

Ukupan broj polova 5

Veza opružna kopča

Visina 41.70 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 13.50 x 84.80 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 84.80 mm

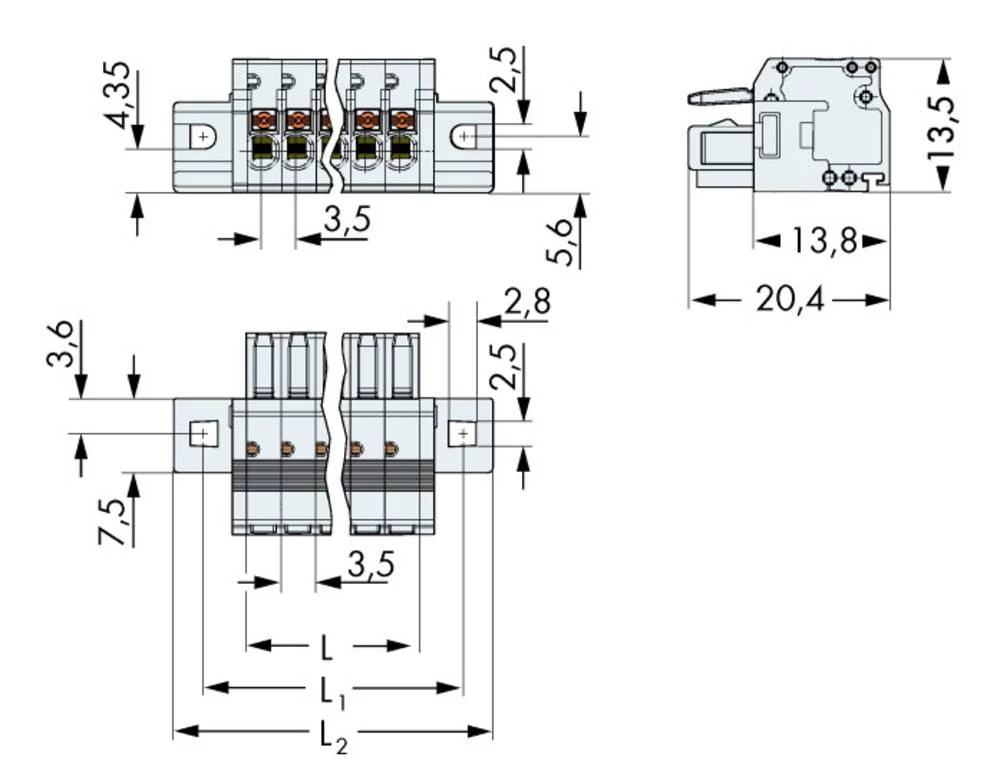

Tip 2734-120/031-000

Ukupan broj polova 20

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 13.50 x 44.50 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 44.50 mm

Tip 2734-110/107-000

Ukupan broj polova 10

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.50 x 49.09 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 49.09 mm

Tip 2734-209/031-000

Ukupan broj polova 9

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 13.50 x 41.00 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 41.00 mm

Tip 2734-109/107-000

Ukupan broj polova 9

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 13.50 x 79.50 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 25 kom.

Širina 79.50 mm

Tip 2734-120/107-000

Ukupan broj polova 20

Veza opružna kopča

Visina 20.40 mm
