Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 16

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 13.50 x 49.10 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti koji se može kodirati

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 3.81 mm

Sadržaj 50 kom.

Širina 49.10 mm

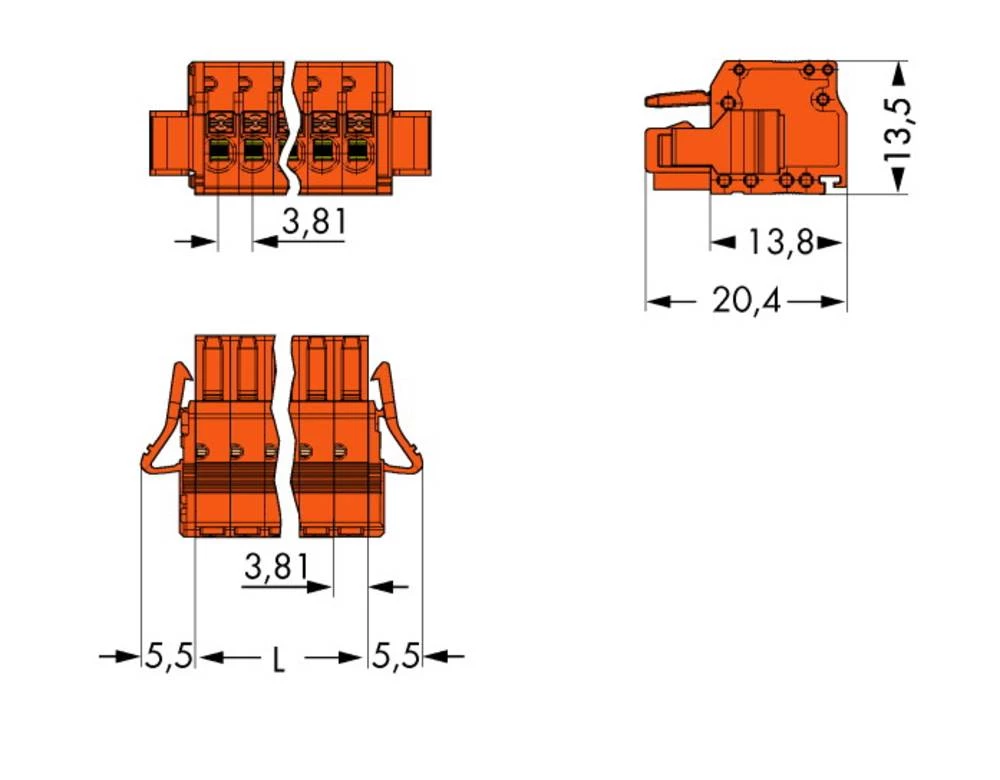

Tip 2734-210/037-000

Ukupan broj polova 10

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 13.50 x 49.50 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 49.50 mm

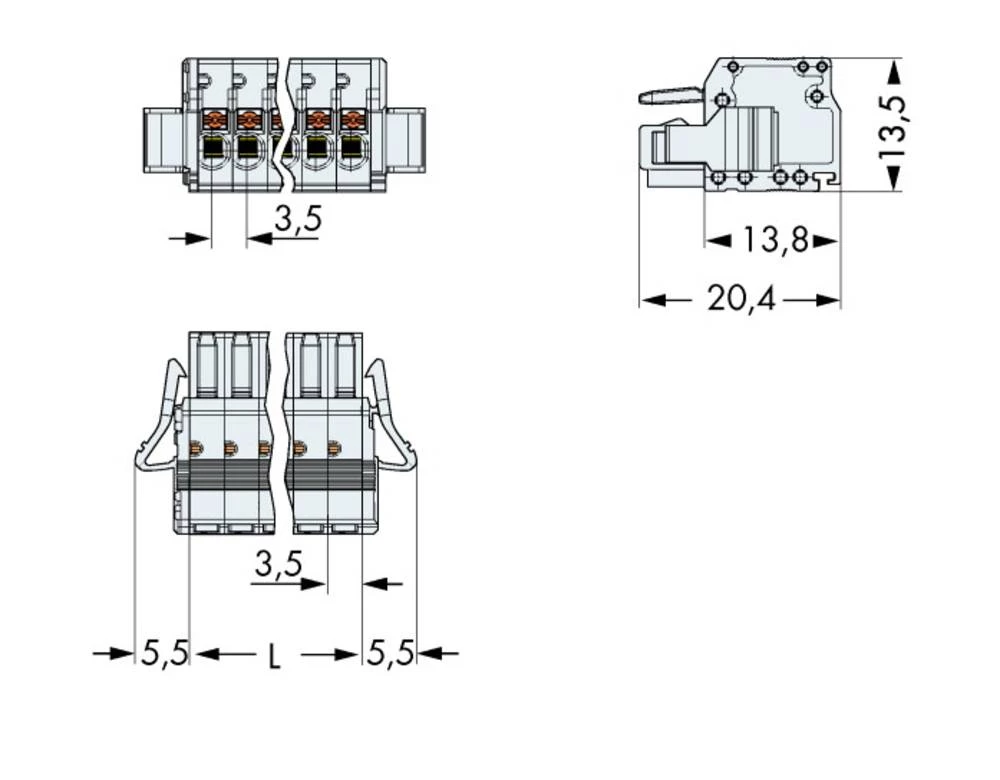

Tip 2734-111/037-000

Ukupan broj polova 11

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 13.50 x 23.10 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 23.10 mm

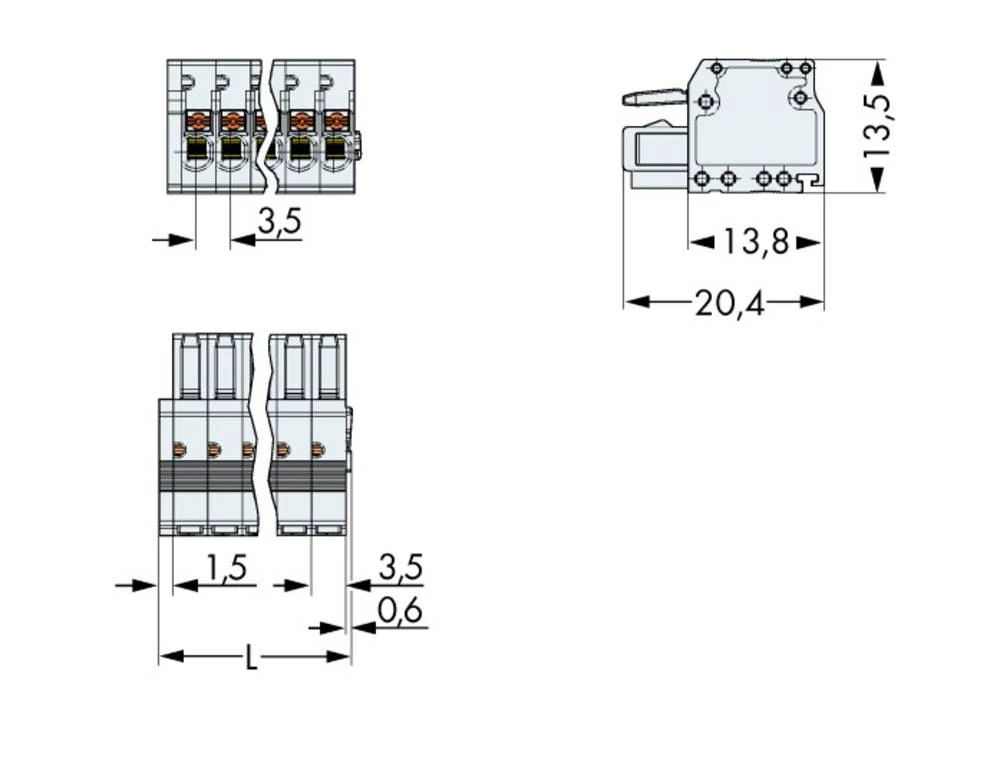

Tip 2734-106/033-000

Ukupan broj polova 6

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 13.50 x 93.50 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 10 kom.

Širina 93.50 mm

Tip 2734-124/107-000

Ukupan broj polova 24

Veza opružna kopča

Visina 20.40 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 13.50 x 98.80 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 10 kom.

Širina 98.80 mm

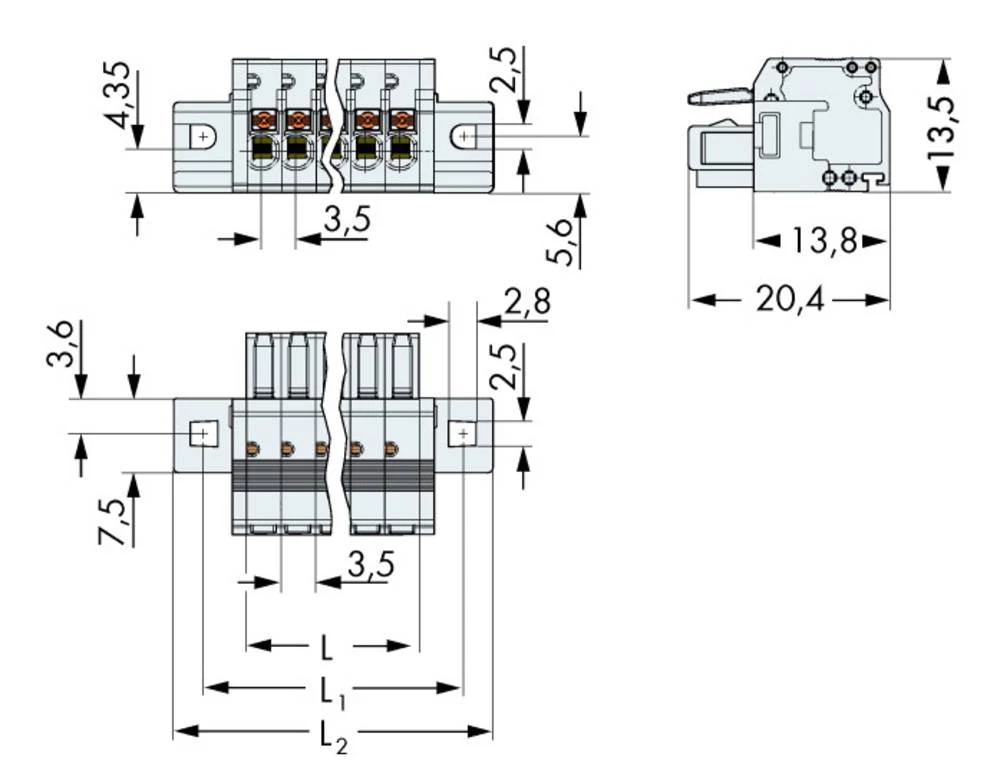

Tip 2734-124/031-000

Ukupan broj polova 24

Veza opružna kopča

Visina 20.40 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 14.40 x 39.20 x 21.90 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 5 mm

Sadržaj 100 kom.

Širina 39.20 mm

Smjer parenja Okomito na tiskanu ploču

Tip 2092-1405/205-000

Ukupan broj polova 5

Veza Print

Visina 21.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 96.08 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti s montažnom prirubnicom

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 25 kom.

Širina 96.08 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 2231-316/031-000

Ukupan broj polova 16

Veza opružna kopča

Visina 25.60 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 14.40 x 27.20 x 21.90 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 5 mm

Sadržaj 100 kom.

Širina 27.20 mm

Smjer parenja Okomito na tiskanu ploču

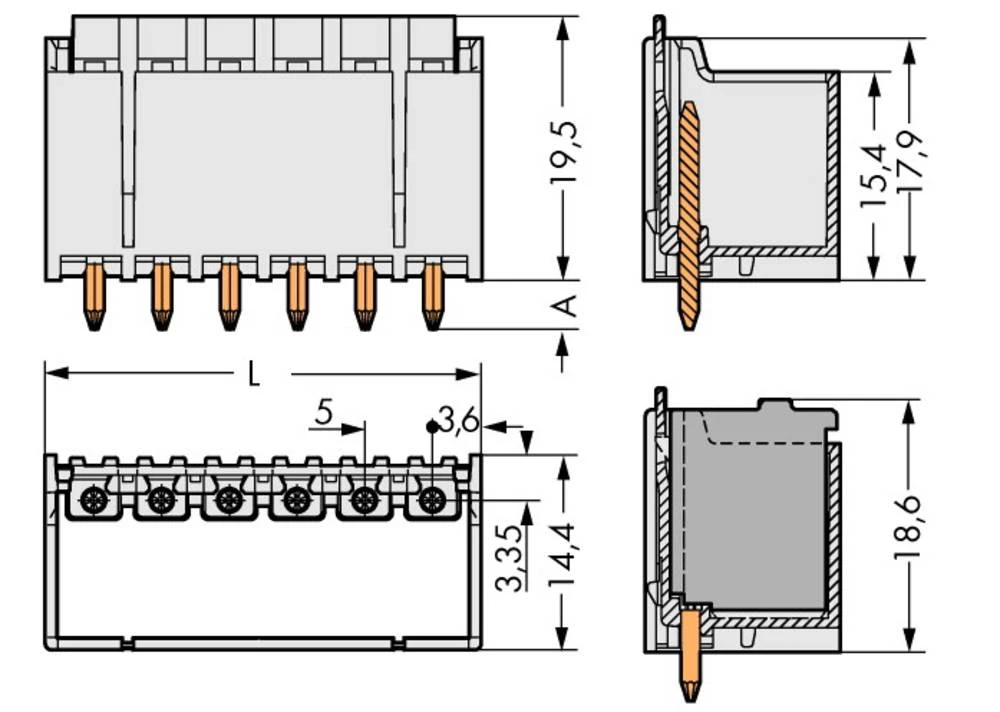

Tip 2092-1405/200-000

Ukupan broj polova 5

Veza Print

Visina 21.90 mm

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 14.40 x 39.20 x 23.10 mm

Duljina 14.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Materijal kućišta Poliftalamid (PPA GF)

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2092

Oblikovati utikač, ugradnja vertikalno

Rm 5 mm

Sadržaj 100 kom.

Širina 39.20 mm

Smjer parenja Okomito na tiskanu ploču

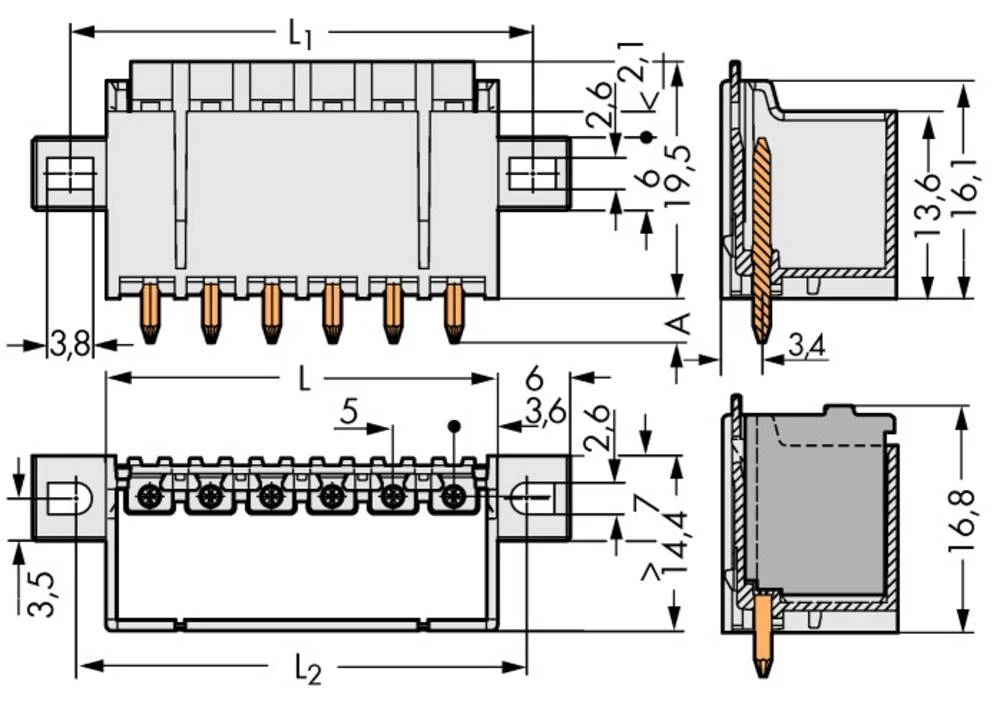

Tip 2092-1405/005-000

Ukupan broj polova 5

Veza Print

Visina 23.10 mm

AWG maks. 16

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 13.50 x 48.00 x 20.40 mm

Duljina 13.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal slitina bakra

Maksimalna temperatura +100 °C

Maksimalni presjek 1.5 mm²

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2734

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Posebnosti s montažnom prirubnicom

Rm 3,50 mm

Sadržaj 50 kom.

Širina 48.00 mm

Tip 2734-111/107-000

Ukupan broj polova 11

Veza opružna kopča

Visina 20.40 mm

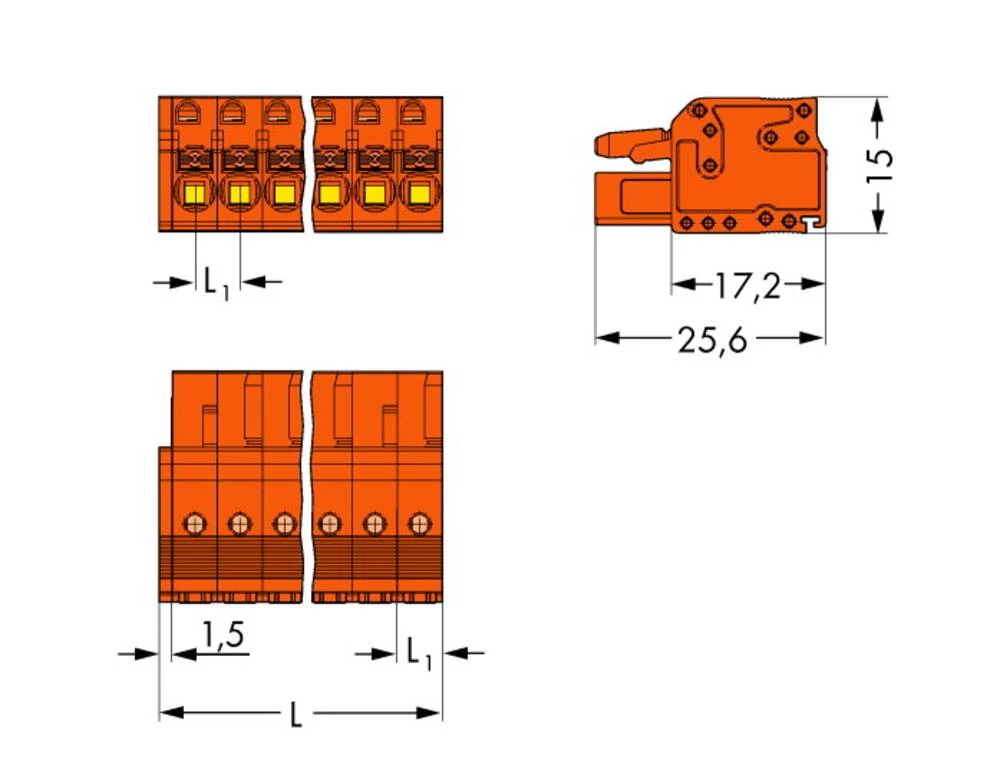

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 50.60 x 26.90 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliftalamid (PPA GF)

Minimalna temperatura -60 °C

Minimalni presjek 0.2 mm²

Nazivna struja 15A

Nazivna struja - zaokruženo 15A

Nazivni napon 320 V

Niz 2231

Oblikovati konektor, ravni

Posebnosti Sa operativnom tipkom

Rm 5.08 mm

Sadržaj 100 kom.

Širina 50.60 mm

Tip 2231-305/026-000/134-000

Ukupan broj polova 5

Veza opružna kopča

Visina 26.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 20.80 x 46.45 x 25.00 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 320 V

Niz 231

Oblikovati čep, ravno

Posebnosti s bočnom polugom za zaključavanje

Rm 5 mm

Sadržaj 50 kom.

Širina 46,45 mm

Tip 231-2105/026-000/133-000

Ukupan broj polova 5

Veza opružna kopča

Visina 25.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 15.08 x 26.45 x 20.80 mm

Duljina 15,08 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 320 V

Niz 231

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.45 mm

Tip 231-2303/026-047

Ukupan broj polova 3.

Veza opružna kopča

Visina 20.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača naranča

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 20.80 x 26.45 x 25.24 mm

Duljina 20.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal Elektrolit bakar konzervirano

Maksimalni presjek 2.5 mm²

Materijal kućišta Poliamid 6.6

Minimalni presjek 0.2 mm²

Nazivni napon 320 V

Niz 231

Oblikovati čep, ravno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.45 mm

Tip 231-2305/026-047

Ukupan broj polova 5

Veza opružna kopča

Visina 25.24 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 22.3 x 51.5 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 51.5 mm

Tip 734-312/109-000

Ukupan broj polova 12

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 22.3 x 72.5 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 25 kom.

Širina 72.5 mm

Tip 734-318/109-000

Ukupan broj polova 18

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 22.3 x 79.5 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 25 kom.

Širina 79.5 mm

Tip 734-320/109-000

Ukupan broj polova 20

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 24

Broj redaka 1

Dim. (D x Š x V) 22.3 x 93.5 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 10 kom.

Širina 93.5 mm

Tip 734-324/109-000

Ukupan broj polova 24

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača naranča

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 22.3 x 75.76 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3.81 mm

Sadržaj 25 kom.

Širina 75.76 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip 734-346/019-000/035-000

Ukupan broj polova 16

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 22.3 x 20 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 20 mm

Tip 734-303/109-000

Ukupan broj polova 3.

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 22.3 x 23.5 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 100 kom.

Širina 23.5 mm

Tip 734-304/109-000

Ukupan broj polova 4

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 22.3 x 27 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 27 mm

Tip 734-305/109-000

Ukupan broj polova 5

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 22.3 x 26.9 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 26.9 mm

Tip 734-307/033-000

Ukupan broj polova 7

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 22.3 x 34 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 34 mm

Tip 734-307/109-000

Ukupan broj polova 7

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 22.3 x 44.5 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 44.5 mm

Tip 734-310/109-000

Ukupan broj polova 10

Veza opružna kopča

Visina 13.4 mm

AWG maks. 14

AWG min. 28

Boja proizvođača Svijetlo siva

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 22.3 x 48 x 13.4 mm

Duljina 22.3 mm

Izolacijski materijal poliamid

Konektorski sustav žica do ploče

Kontaktni materijal elektrolitski bakar

Maksimalna temperatura +100 °C

Maksimalni presjek 1.50 mm²

Materijal kućišta poliamid

Minimalna temperatura -60 °C

Minimalni presjek 0.08 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 160 V

Niz 2140

Oblik olovke Kvadratni

Oblikovati čep, ravno

Rm 3,50 mm

Sadržaj 50 kom.

Širina 48 mm

Tip 734-311/109-000

Ukupan broj polova 11

Veza opružna kopča

Visina 13.4 mm
