Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 15.00 x 101.24 x 27.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 101.24 mm

Tip FRONT-MSTB 2,5/18-STF1-5,08 BD

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12.60 x 61.96 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 61.96 mm

Tip MVSTBR 2,5/12-ST-5,08

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 25.40 x 61.80 x 39.50 mm

Duljina 25.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti Sa krilicima

Rm 5.08 mm

Sadržaj 50 kom.

Širina 61.80 mm

Tip MSTB 2,5/ 5-STZ-5,08

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 39.50 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 15.00 x 101.54 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 101.54 mm

Tip FKC 2,5/18-STF-5,08

Ukupan broj polova 18

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 33.10 x 54.40 x 38.00 mm

Duljina 33.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal posrebreni

Nazivna struja 125A

Nazivna struja - zaokruženo 125A

Nazivni napon 1000 V

Niz PC

Oblikovati konektor, ravni

Rm 15 mm

Sadržaj 25 kom.

Širina 54.40 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip PC 35 HC/ 2-GF-15,00

Ukupan broj polova 2

Veza Print

Visina 38.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.01 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5 mm

Sadržaj 50 kom.

Širina 40.01 mm

Tip MSTB 2,5/ 6-STF

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.60 x 26.00 x 20.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBW

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 26.00 mm

Tip MVSTBW 2,5/ 2-STF

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 20.00 mm

AWG maks. 16

AWG min. 24

Boja proizvođača zelena

Broj redaka 2

Dim. (D x Š x V) 15.00 x 23.30 x 15.00 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz TVFKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 50 kom.

Širina 23.30 mm

Tip TVFKC 1,5/ 3-ST

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 15.00 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 12.00 x 39.92 x 18.20 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

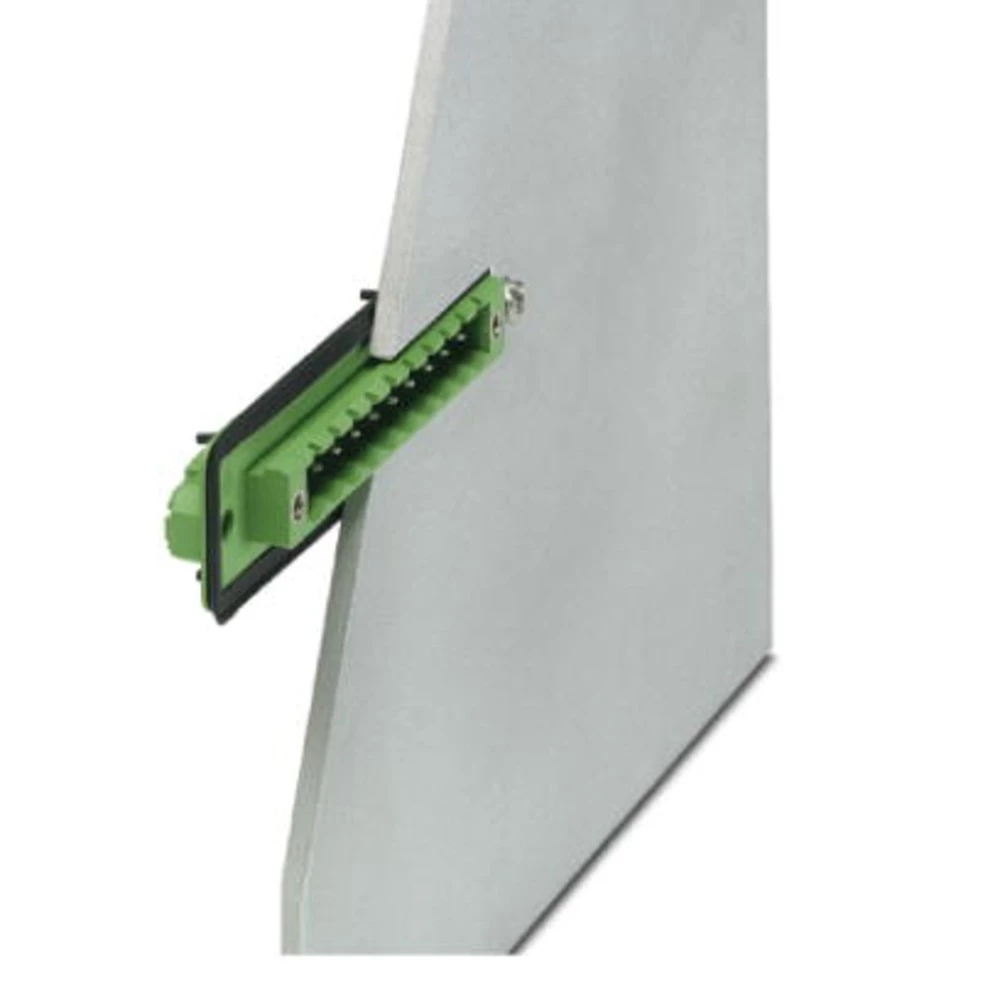

Niz DFK-MSTBVA

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5.08 mm

Sadržaj 50 kom.

Širina 39.92 mm

Tip DFK-MSTBVA 2,5/ 2-GF-5,08

Ukupan broj polova 2

Veza Print

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 12.60 x 41.64 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 41.64 mm

Tip MVSTBR 2,5/ 8-ST-5,08

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 10.10 x 31.90 x 11.90 mm

Duljina 10,10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

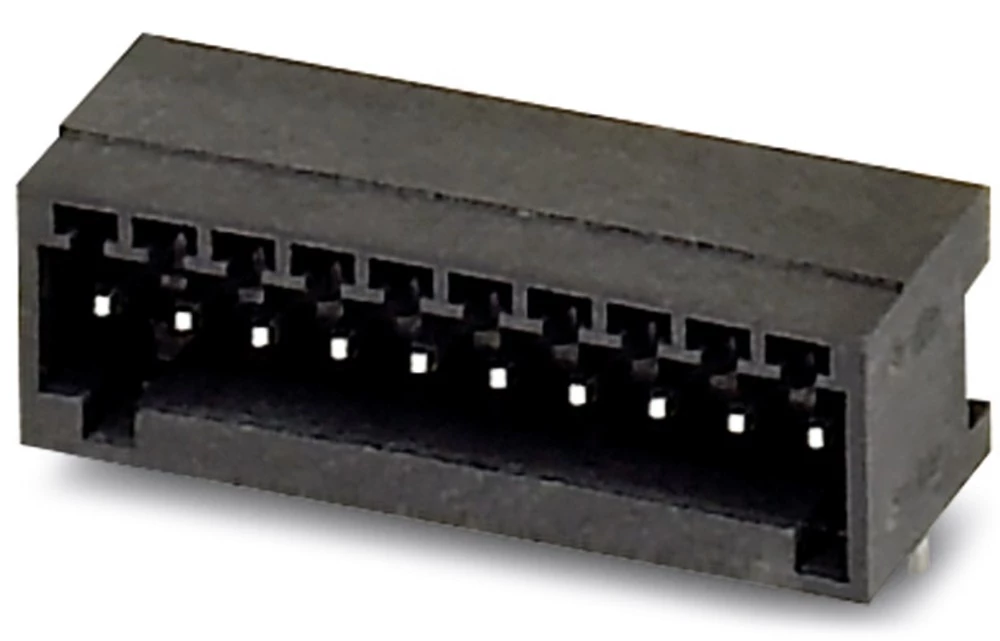

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti S poteznom čahurom

Rm 2,50 mm

Sadržaj 50 kom.

Širina 31.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 0,5/12-G-2,5

Ukupan broj polova 12

Veza Print

Visina 11.90 mm

Boja proizvođača zelena

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 8.60 x 88.36 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 88.36 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/17-G-5,08

Ukupan broj polova 17

Veza Print

Visina 15.90 mm

AWG maks. 10

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 26.24 x 49.86 x 48.95 mm

Duljina 26.24 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 10 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 41 A

Nazivna struja - zaokruženo 41 A

Nazivni napon 1000 V

Niz DFK-PC

Oblikovati konektor, ugradnja

Posebnosti s kratkom polugom za izbacivanje

Posebnosti za ugradnju kućišta

Rm 7.62 mm

Sadržaj 10 kom.

Širina 49.86 mm

Tip DFK-PC 5/ 2-STF-7,62

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 48.95 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 13.70 x 30.38 x 19.00 mm

Duljina 13.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GIC

Oblikovati Konektor, ugradnja horizontalna

Rm 7.62 mm

Sadržaj 50 kom.

Širina 30.38 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GIC 2,5/ 4-G-7,62

Ukupan broj polova 4

Veza Print

Visina 19.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 15.00 x 81.90 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 81.90 mm

Tip FKC 2,5/16-ST-5,08

Ukupan broj polova 16

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 11

Broj redaka 1

Dim. (D x Š x V) 39.50 x 61.80 x 55.88 mm

Duljina 39.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 61.80 mm

Tip MSTB 2,5/11-STZ-5,08

Ukupan broj polova 11

Veza Utikač

Veza vijčani terminal

Visina 55.88 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.00 x 40.58 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 40.58 mm

Tip FKC 2,5/ 6-STF-5,08 BD:1-6

Ukupan broj polova 6

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 8.60 x 37.56 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 37.56 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/ 7-G-5,08

Ukupan broj polova 7

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 27.20 x 51.96 x 37.00 mm

Duljina 27.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVK

Oblikovati konektor, ravni

Posebnosti s montažnim nogama za TS35

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 51.96 mm

Tip MSTBVK 2,5/ 8-GF-5,08

Ukupan broj polova 8.

Veza Utikač

Veza vijčani terminal

Visina 37.00 mm

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 20.70 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBV

Oblikovati utikač, ugradnja vertikalno

Posebnosti otvoren na stranu

Rm 7,50 mm

Sadržaj 50 kom.

Širina 20.70 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBV 2,5/ 3-G

Ukupan broj polova 3.

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 38.82 x 25.10 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 38.82 mm

Tip FKC 2,5/ 5-ST-5,08-RF AU

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 25.10 mm

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 12.00 x 101.60 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

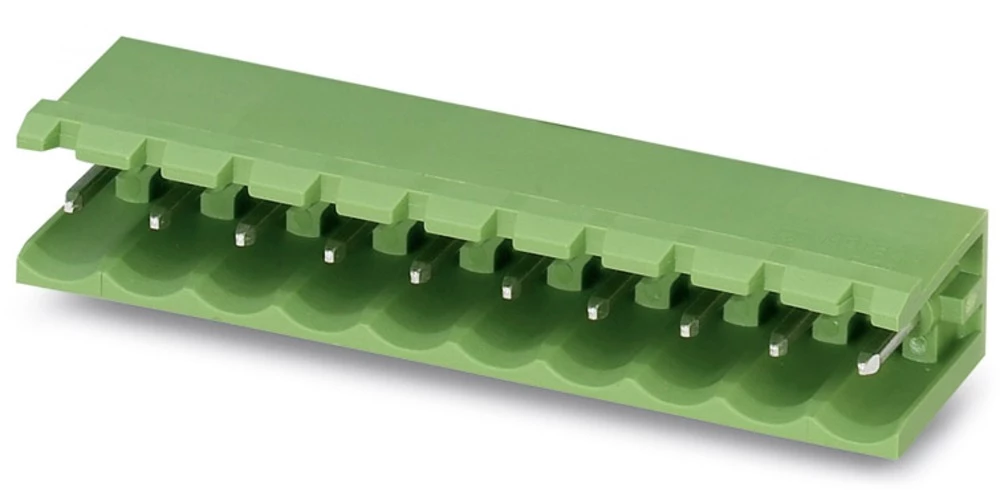

Niz MSTB

Oblikovati Spojnica, vodoravna ugradnja

Rm 5.08 mm

Sadržaj 50 kom.

Širina 101.60 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTB 2,5/20-G-5,08

Ukupan broj polova 20

Veza Print

Visina 12.10 mm

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 8.60 x 111.76 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 111.76 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/20-GF-5,08

Ukupan broj polova 20

Veza Print

Visina 15.90 mm

Boja proizvođača zelena

Broj polova po redu 13

Broj redaka 1

Dim. (D x Š x V) 8.60 x 68.04 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 68.04 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/13-G-5,08

Ukupan broj polova 13

Veza Print

Visina 15.90 mm

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 10.10 x 11.90 x 11.90 mm

Duljina 10,10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

Niz MC

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti S poteznom čahurom

Rm 2,50 mm

Sadržaj 50 kom.

Širina 11.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MC 0,5/ 4-G-2,5 THT

Ukupan broj polova 4

Veza Print

Visina 11.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 17.30 x 92.60 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 92.60 mm

Tip MVSTBU 2,5/16-GFB-5,08

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 20

AWG min. 26

Boja proizvođača zaštitna siva

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 11.75 x 30.60 x 19.05 mm

Duljina 11.75 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 0.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 100 V

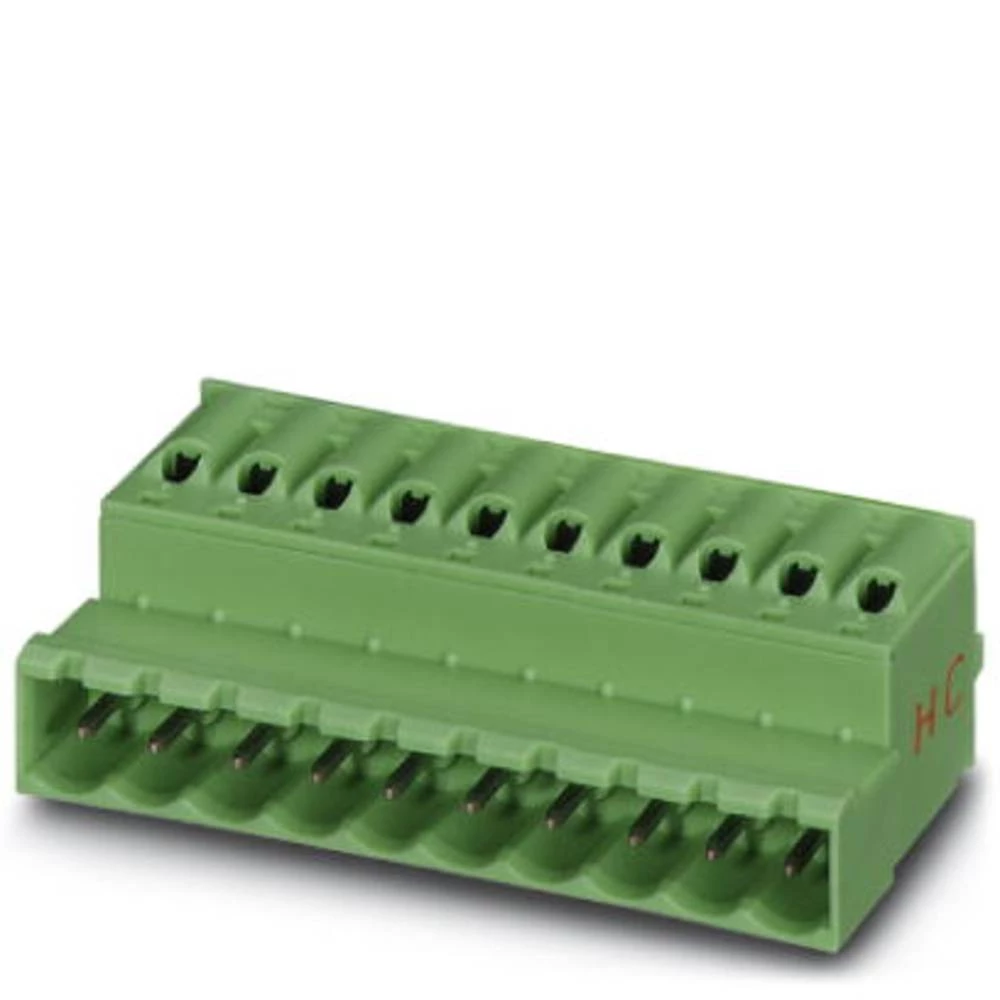

Niz FK-MC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 50 kom.

Širina 30.60 mm

Tip FK-MC 0,5/12-ST-2,5 GYBD:1-12Q

Ukupan broj polova 12

Veza opružna kopča

Veza Utikač

Visina 19.05 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 8.60 x 40.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V
