Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 10.25 x 23.65 x 14.50 mm

Duljina 10.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz IMC

Oblikovati Konektor, ugradnja horizontalna

Posebnosti za izlaze sigurne za prste

Rm 3.81 mm

Sadržaj 50 kom.

Širina 23.65 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IMC 1,5/ 6-G-3,81

Ukupan broj polova 6

Veza Print

Visina 14.50 mm

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 8.60 x 86.36 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

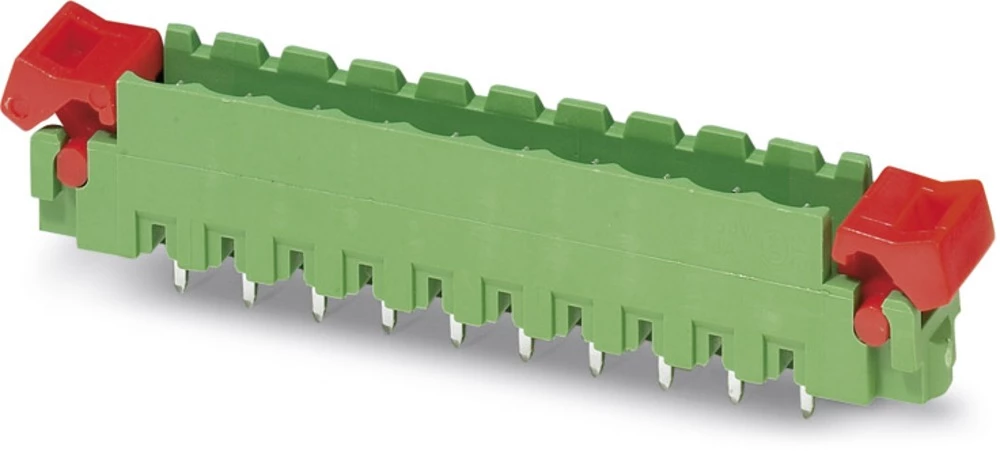

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86.36 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/15-GF-5,08

Ukupan broj polova 15

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.16 x 27.20 x 15.00 mm

Duljina 10.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 100 kom.

Širina 27.20 mm

Tip FRONT-MSTB 2,5/ 2-ST-5,08

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 26.02 x 25.60 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 26.02 mm

Tip FKC 2,5/ 5-ST-5,08 BK

Ukupan broj polova 5

Veza opružna kopča

Veza Utikač

Visina 25.60 mm

Boja proizvođača crna

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 8.60 x 43.44 x 14.60 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz CCVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti za THR lemljeni spoj

Rm 5.08 mm

Sadržaj 140 kom

Širina 43.44 mm

Smjer parenja Okomito na tiskanu ploču

Tip CCVA 2,5/ 8-G-5,08 P26THRR56

Ukupan broj polova 8.

Veza Print

Visina 14.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 18.20 x 15.00 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz MSTB

Oblikovati konektor, ravni

Rm 5 mm

Sadržaj 50 kom.

Širina 18.20 mm

Tip MSTB 2,5/ 2-ST BD:1-2

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.60 x 20.94 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz FKC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5.08 mm

Sadržaj 100 kom.

Širina 25.60 mm

Tip FKC 2,5/ 4-ST-5,08 BD:1-4

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 20.94 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 12.60 x 66.54 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 66.54 mm

Tip GMVSTBR 2,5/ 9-ST-7,62

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 2

Dim. (D x Š x V) 12.70 x 26.90 x 22.10 mm

Duljina 12.70 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/ 2-G-5,08

Ukupan broj polova 4

Veza Print

Visina 22.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 12.60 x 31.00 x 26.00 mm

Duljina 12.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 50 kom.

Širina 31.00 mm

Tip MVSTBR 2,5/ 6-ST

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 26.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 17.30 x 31.64 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 31.64 mm

Tip MVSTBU 2,5/ 4-GB-5,08

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 14.80 x 32.48 x 16.50 mm

Duljina 14.80 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz SMSTBA

Oblikovati utikač, ugradnja vertikalno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 32.48 mm

Smjer parenja Schräg zur Leiterplatte

Tip SMSTBA 2,5/ 6-G-5,08

Ukupan broj polova 6

Veza Print

Visina 16.50 mm

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 8.60 x 114.76 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5.08 mm

Sadržaj 50 kom.

Širina 114.76 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/18-GEH-5,08

Ukupan broj polova 18

Veza Print

Visina 15.90 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 18.01 x 20.30 x 19.40 mm

Duljina 18.01 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

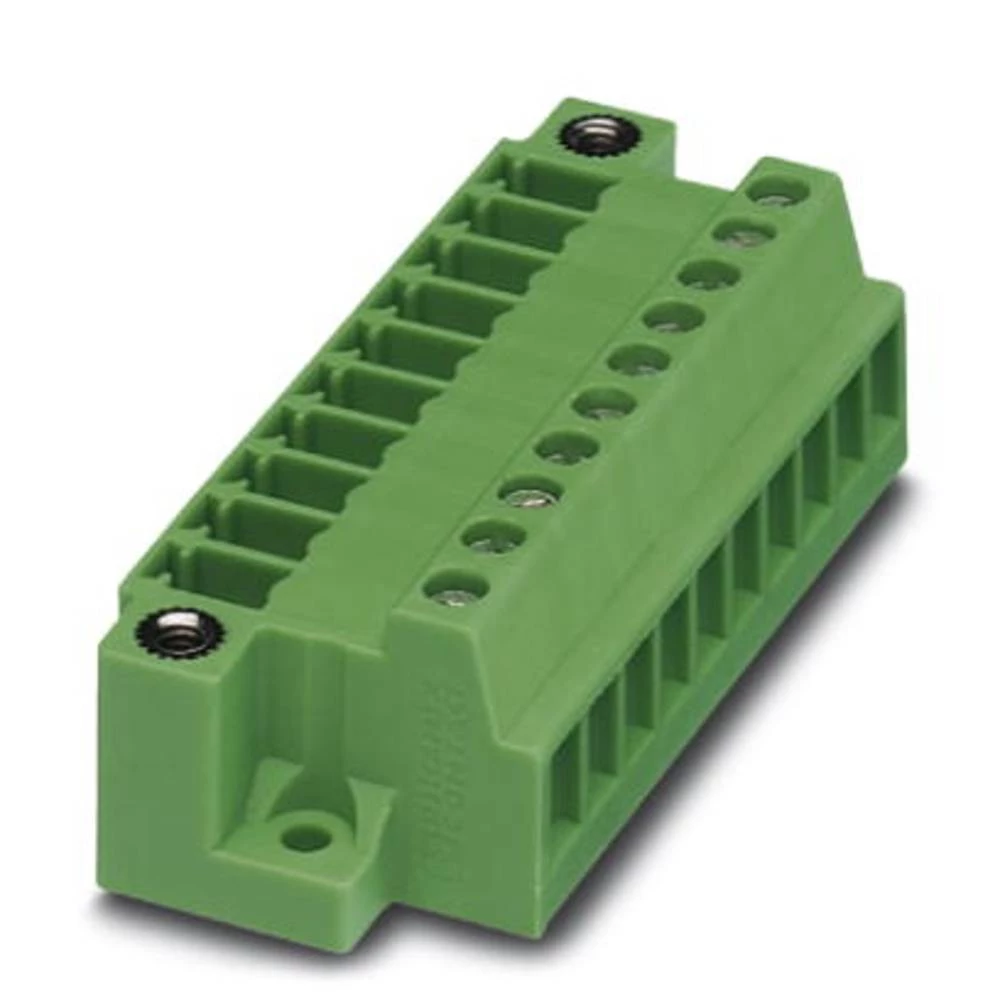

Niz MCVU

Oblikovati čep, ravno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 20.30 mm

Tip MCVU 1,5/ 2-GFD-3,81

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 19.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.00 x 111.61 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 111.61 mm

Tip MSTB 2,5/20-STF-5,08

Ukupan broj polova 20

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 16

AWG min. 26

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 11.10 x 31.50 x 12.90 mm

Duljina 11.10 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 200 V

Niz PT

Oblikovati konektor, ravni

Posebnosti sa žičanim štitnikom

Rm 3,50 mm

Sadržaj 100 kom.

Širina 31.50 mm

Tip PT 1,5/ 9-PVH-3,5

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 12.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 14

Broj redaka 1

Dim. (D x Š x V) 39.50 x 71.12 x 61.80 mm

Duljina 39.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 71.12 mm

Tip MSTB 2,5/14-STZ-5,08

Ukupan broj polova 14

Veza Utikač

Veza vijčani terminal

Visina 61.80 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 20.32 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 100 kom.

Širina 20.32 mm

Tip MSTBT 2,5/ 4-ST-5,08

Ukupan broj polova 4

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 14

AWG min. 20

Boja proizvođača zelena

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 10.00 x 25.00 x 15.20 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

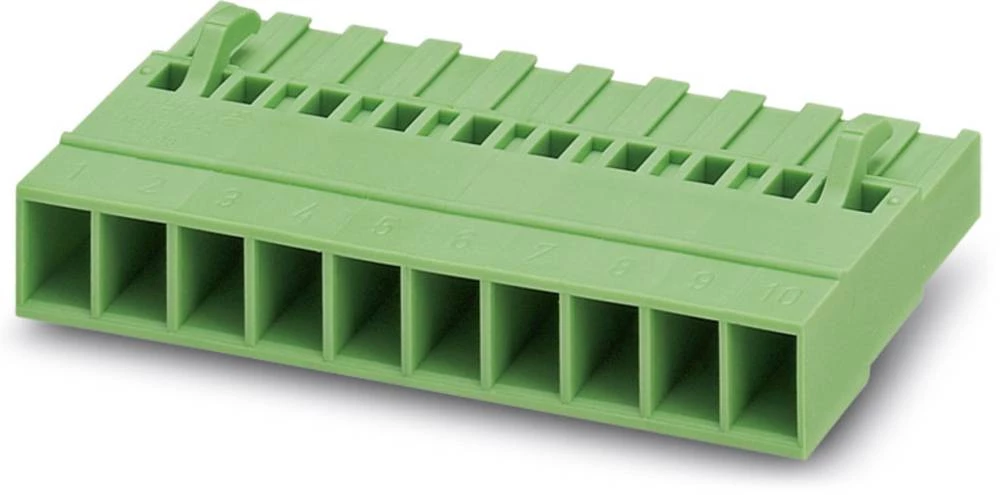

Niz MSTBC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.00 mm

Tip MSTBC 2,5/ 3-ST-5,08

Ukupan broj polova 3.

Veza presovanje

Visina 15.20 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 12.00 x 30.48 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti zatvoreno

Rm 7.62 mm

Sadržaj 250 kom

Širina 30.48 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip GMSTBA 2,5/ 4-G-7,62

Ukupan broj polova 4

Veza Print

Visina 12.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 17.50 x 66.04 x 27.20 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTB

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5.08 mm

Sadržaj 50 kom.

Širina 66.04 mm

Tip DFK-MSTB 2,5/ 9-GF-5,08

Ukupan broj polova 9

Veza Let iglica

Visina 27.20 mm

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.60 x 20.32 x 14.60 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz CCV

Oblikovati utikač, ugradnja vertikalno

Posebnosti s vijčanim zaključavanjem

Posebnosti za THR lemljeni spoj

Rm 5.08 mm

Sadržaj 50 kom.

Širina 20.32 mm

Smjer parenja Okomito na tiskanu ploču

Tip CCV 2,5/ 2-GF-5,08 P26THR

Ukupan broj polova 2

Veza Print

Visina 14.60 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10.20 x 50.76 x 22.60 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz ICV

Oblikovati Konektor, ugradnja vertikalna

Posebnosti s vijčanim zaključavanjem

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 50.76 mm

Smjer parenja Okomito na tiskanu ploču

Tip ICV 2,5/ 8-GF-5,08

Ukupan broj polova 8.

Veza Print

Visina 22.60 mm

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.65 x 19.95 x 18.00 mm

Duljina 14.65 mm

Konektorski sustav žica do ploče

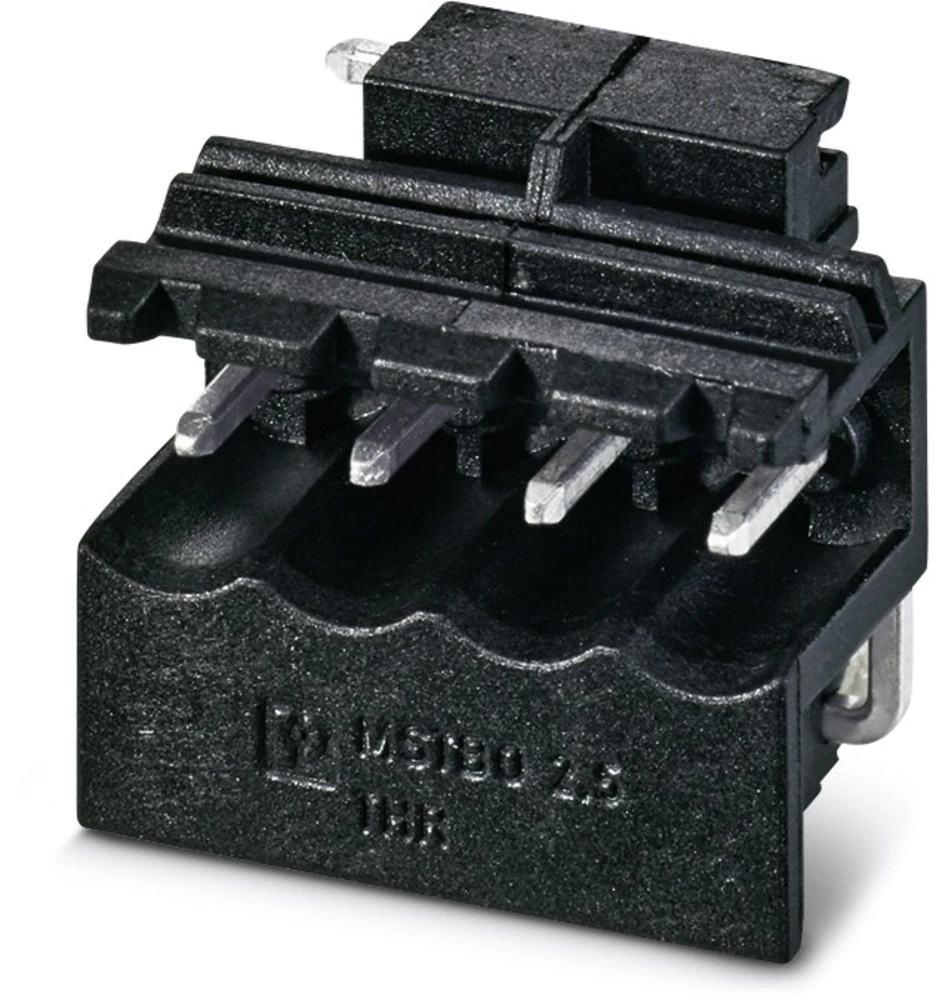

Niz MSTBO

Oblikovati utikač, kutni

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 50 kom.

Širina 19.95 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 4-G1R BUGY CD:1,2,3,4

Ukupan broj polova 4

Veza Print

Visina 18.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 17

Broj redaka 1

Dim. (D x Š x V) 15.00 x 86.36 x 18.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 86.36 mm

Tip MSTB 2,5/17-ST-5,08

Ukupan broj polova 17

Veza Utikač

Veza vijčani terminal

Visina 18.30 mm

AWG maks. 20

AWG min. 26

Boja proizvođača crna

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 5.60 x 19.05 x 11.75 mm

Duljina 5.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 0.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 100 V

Niz FK-MC

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 2,50 mm

Sadržaj 50 kom.

Širina 19.05 mm

Tip FK-MC 0,5/ 2-ST-2,5 BKBDWH:A,B

Ukupan broj polova 2

Veza opružna kopča

Veza Utikač

Visina 11.75 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 6

Broj redaka 1

Dim. (D x Š x V) 15.00 x 56.11 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

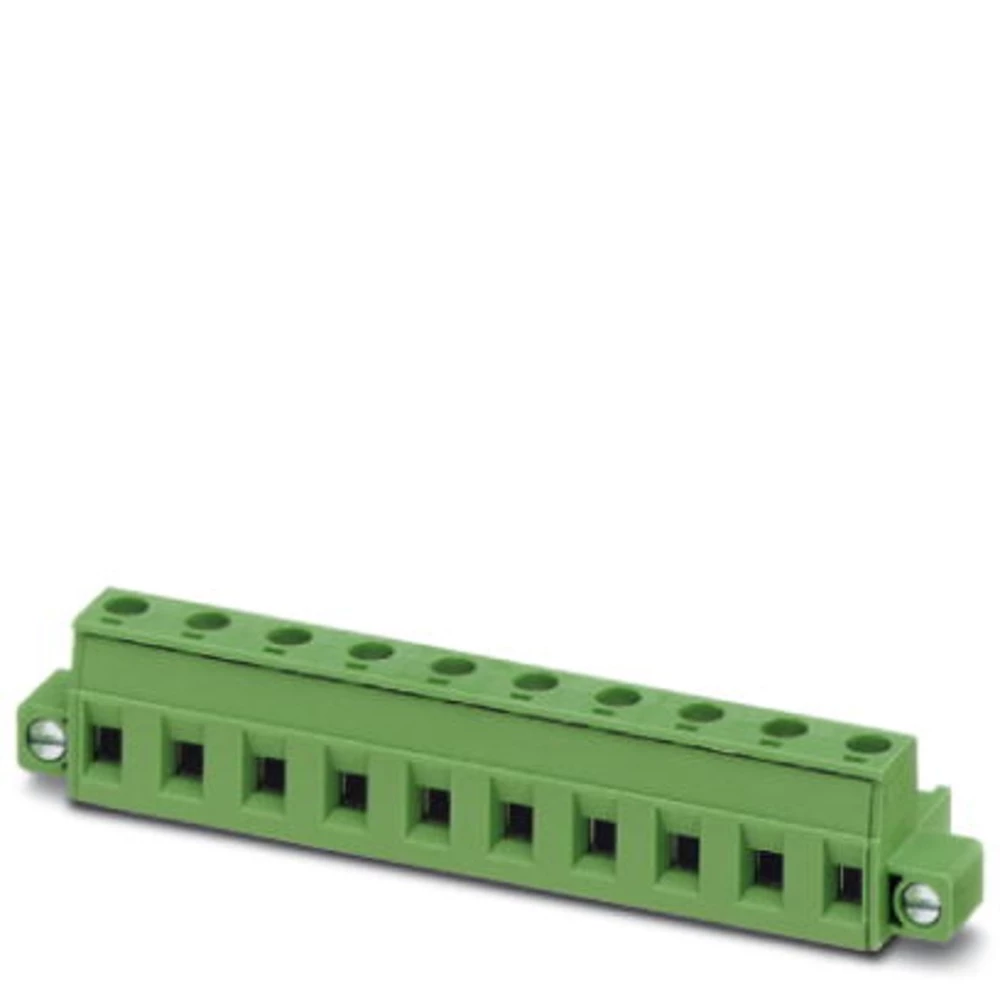

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 7.62 mm

Sadržaj 50 kom.

Širina 56.11 mm

Tip GMSTB 2,5/ 6-STF-7,62

Ukupan broj polova 6

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

Boja proizvođača crna

Broj polova po redu 16

Broj redaka 2

Dim. (D x Š x V) 13.30 x 57.50 x 17.80 mm

Duljina 13.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A
