Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 14.65 x 19.95 x 18.00 mm

Duljina 14.65 mm

Konektorski sustav žica do ploče

Nazivna struja 16 A

Nazivna struja - zaokruženo 16 A

Nazivni napon 320 V

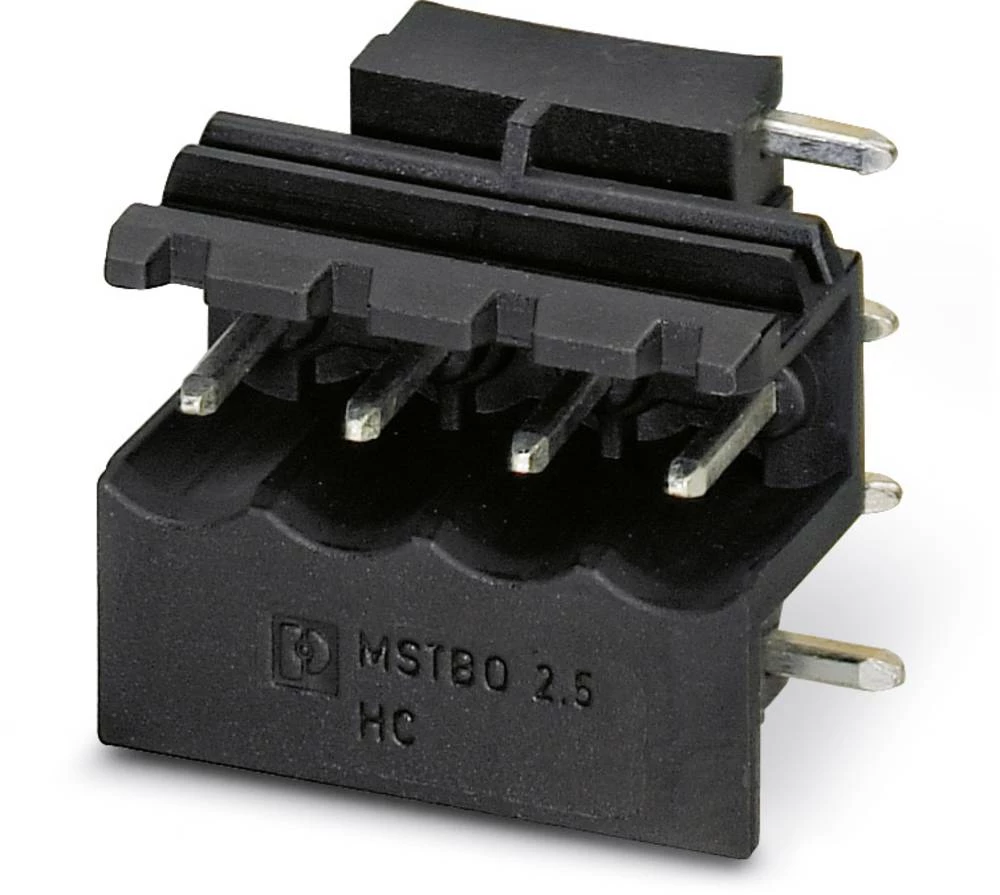

Niz MSTBO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 100 kom.

Širina 19.95 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 4-G1R THRR44 BK

Ukupan broj polova 4

Veza Print

Visina 18.00 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 36.10 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 7.62 mm

Sadržaj 50 kom.

Širina 36.10 mm

Tip GMSTB 2,5/ 5-ST-7,62

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Svijetlo siva

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.60 x 20.10 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKCT

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 100 kom.

Širina 25.60 mm

Tip FKCT 2,5/ 4-ST KMGY

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 20.10 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 11.16 x 26.00 x 12.60 mm

Duljina 11.16 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBR

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 26.00 mm

Tip MVSTBR 2,5/ 2-ST-5,08 GY

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 12.60 mm

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 8.60 x 15.90 x 12.00 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBVA

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 250 kom

Širina 15.90 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBVA 2,5/ 2-G

Ukupan broj polova 2

Veza Print

Visina 12.00 mm

Boja proizvođača zelena

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 8.60 x 30.00 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GMSTBVA

Oblikovati utikač, ugradnja vertikalno

Posebnosti zatvoreno

Rm 7,50 mm

Sadržaj 250 kom

Širina 30.00 mm

Smjer parenja Okomito na tiskanu ploču

Tip GMSTBVA 2,5/ 4-G

Ukupan broj polova 4

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 17.50 x 71.12 x 27.20 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz DFK-MSTB

Oblikovati konektor, ugradnja

Posebnosti s vijčanim zaključavanjem

Posebnosti za ugradnju kućišta

Rm 5.08 mm

Sadržaj 50 kom.

Širina 71.12 mm

Tip DFK-MSTB 2,5/10-G-5,08

Ukupan broj polova 10

Veza Let iglica

Visina 27.20 mm

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 12.00 x 60.96 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 60.96 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTB 2,5/10-GF-5,08

Ukupan broj polova 10

Veza Print

Visina 12.10 mm

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 8.60 x 35.56 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 250 kom

Širina 35.56 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 5-GF-5,08

Ukupan broj polova 5

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 2

Broj redaka 1

Dim. (D x Š x V) 10.00 x 18.20 x 15.00 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBT

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5 mm

Sadržaj 100 kom.

Širina 18.20 mm

Tip MSTBT 2,5/ 2-ST

Ukupan broj polova 2

Veza Utikač

Veza vijčani terminal

Visina 15.00 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 2

Dim. (D x Š x V) 22.00 x 47.28 x 32.00 mm

Duljina 22.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 10 A

Nazivna struja - zaokruženo 10 A

Nazivni napon 320 V

Niz MDSTB

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Posebnosti koji se može kodirati

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 50 kom.

Širina 47.28 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MDSTB 2,5/ 9-G1-5,08

Ukupan broj polova 18

Veza Print

Visina 32.00 mm

Boja proizvođača zelena

Broj polova po redu 8.

Broj redaka 1

Dim. (D x Š x V) 10.25 x 31.27 x 14.50 mm

Duljina 10.25 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

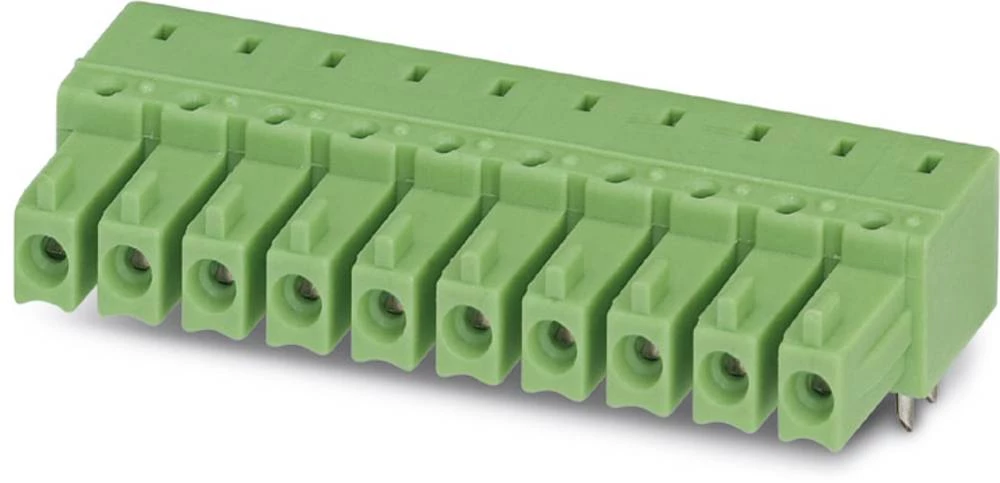

Niz IMC

Oblikovati Konektor, ugradnja horizontalna

Posebnosti za izlaze sigurne za prste

Rm 3.81 mm

Sadržaj 50 kom.

Širina 31.27 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip IMC 1,5/ 8-G-3,81

Ukupan broj polova 8.

Veza Print

Visina 14.50 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 16

Broj redaka 1

Dim. (D x Š x V) 19.40 x 71.35 x 20.30 mm

Duljina 19.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

Niz MCVU

Oblikovati čep, ravno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 71.35 mm

Tip MCVU 1,5/16-GFD-3,81

Ukupan broj polova 16

Veza Utikač

Veza vijčani terminal

Visina 20.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača crna

Broj polova po redu 4

Broj redaka 1

Dim. (D x Š x V) 15.00 x 25.60 x 20.10 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz FKCT

Oblikovati konektor, ravni

Posebnosti s PUSH-IN opružnim spojem

Rm 5 mm

Sadržaj 100 kom.

Širina 25.60 mm

Tip FKCT 2,5/ 4-ST BK

Ukupan broj polova 4

Veza opružna kopča

Veza Utikač

Visina 20.10 mm

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 8.60 x 55.88 x 15.90 mm

Duljina 8.60 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBV

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti koji se može kodirati

Posebnosti s vijčanim zaključavanjem

Posebnosti zatvoreno

Rm 5.08 mm

Sadržaj 100 kom.

Širina 55.88 mm

Smjer parenja Okomito na tiskanu ploču

Tip MSTBV 2,5/ 9-GF-5,08

Ukupan broj polova 9

Veza Print

Visina 15.90 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 20

Broj redaka 1

Dim. (D x Š x V) 15.00 x 111.40 x 27.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 250 V

Niz FRONT-MSTB

Oblikovati konektor, ravni

Rm 5.08 mm

Sadržaj 50 kom.

Širina 111.40 mm

Tip FRONT-MSTB 2,5/20-STF-5,08NZ06

Ukupan broj polova 20

Veza Utikač

Veza vijčani terminal

Visina 27.20 mm

AWG maks. 16

AWG min. 28

Boja proizvođača zelena

Broj polova po redu 9

Broj redaka 1

Dim. (D x Š x V) 19.40 x 44.68 x 20.30 mm

Duljina 19.40 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 1.5 mm²

Minimalni presjek 0.14 mm²

Nazivna struja 8A

Nazivna struja - zaokruženo 8A

Nazivni napon 160 V

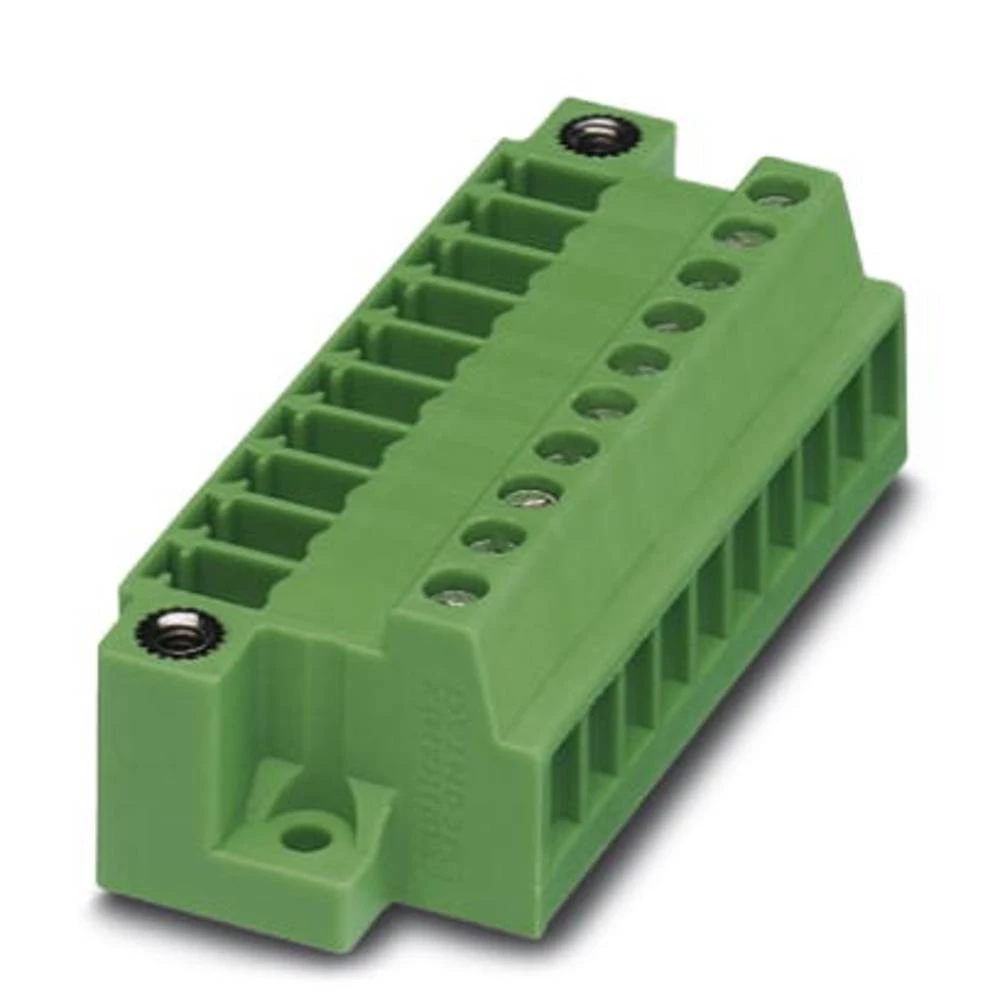

Niz MCVU

Oblikovati čep, ravno

Posebnosti s vijčanim zaključavanjem

Rm 3.81 mm

Sadržaj 50 kom.

Širina 44.68 mm

Tip MCVU 1,5/ 9-GFD-3,81

Ukupan broj polova 9

Veza Utikač

Veza vijčani terminal

Visina 20.30 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 1

Dim. (D x Š x V) 15.00 x 52.30 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati utikač, kutni

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 52.30 mm

Tip IC 2,5/10-ST-5,08

Ukupan broj polova 10

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 15

Broj redaka 1

Dim. (D x Š x V) 17.30 x 87.52 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 87.52 mm

Tip MVSTBU 2,5/15-GB-5,08

Ukupan broj polova 15

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 14

AWG min. 20

Boja proizvođača zelena

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 10.00 x 25.36 x 25.00 mm

Duljina 10.00 mm

Konektorski sustav žica do ploče

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTBC

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 25.36 mm

Tip MSTBC 2,5/ 5-ST-5,08

Ukupan broj polova 5

Veza presovanje

Visina 25.00 mm

Boja proizvođača zelena

Broj polova po redu 7

Broj redaka 1

Dim. (D x Š x V) 10.20 x 53.24 x 22.60 mm

Duljina 10.20 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 630 V

Niz GICV

Oblikovati Konektor, ugradnja vertikalna

Rm 7.62 mm

Sadržaj 50 kom.

Širina 53.24 mm

Smjer parenja Okomito na tiskanu ploču

Tip GICV 2,5/ 7-G-7,62

Ukupan broj polova 7

Veza Print

Visina 22.60 mm

AWG maks. 12

AWG min. 24

Boja proizvođača Sivo

Broj polova po redu 5

Broj redaka 1

Dim. (D x Š x V) 15.00 x 35.41 x 18.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal pozlaćen

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 35.41 mm

Tip MSTB 2,5/ 5-STF-5,08 ABGY AU

Ukupan broj polova 5

Veza Utikač

Veza vijčani terminal

Visina 18.20 mm

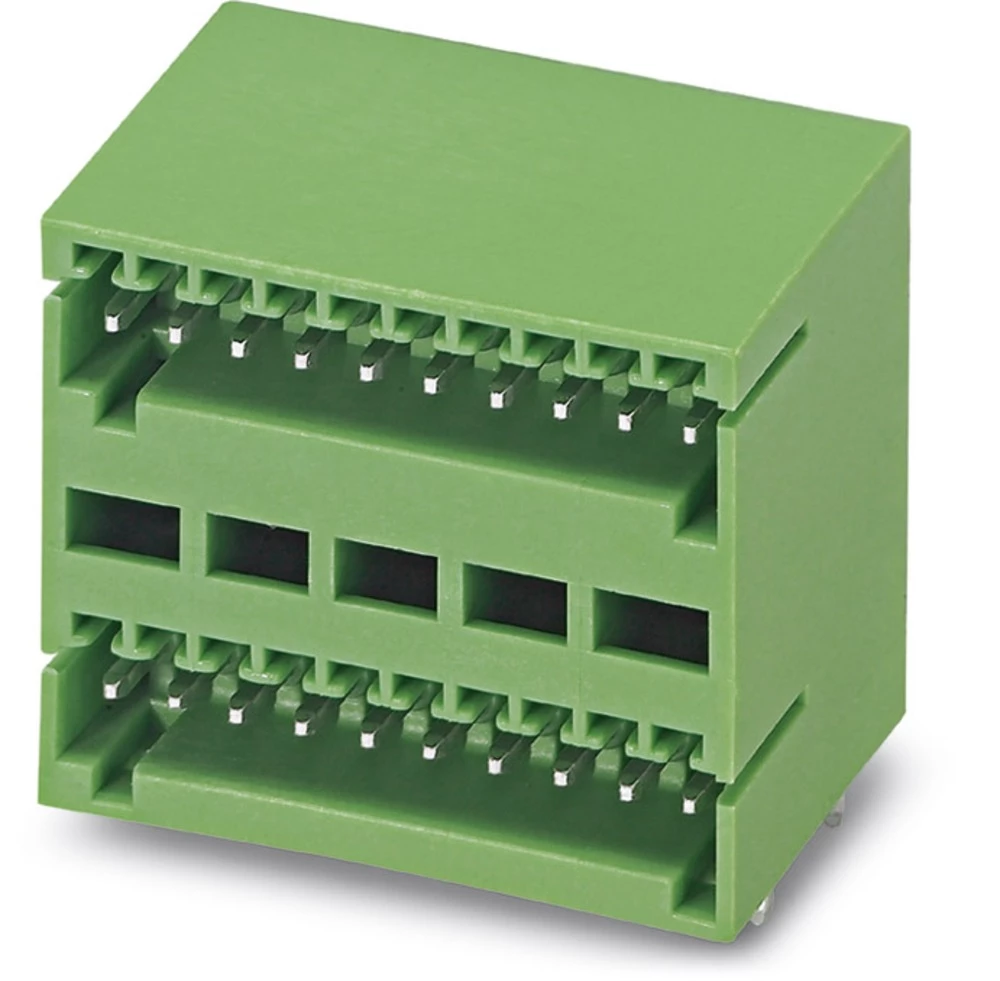

Boja proizvođača zelena

Broj polova po redu 10

Broj redaka 2

Dim. (D x Š x V) 17.50 x 26.90 x 25.70 mm

Duljina 17.50 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 4 A

Nazivna struja - zaokruženo 4 A

Nazivni napon 160 V

Niz MCD

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti 2 kata

Rm 2,50 mm

Sadržaj 50 kom.

Širina 26.90 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MCD 0,5/10-G1-2,5

Ukupan broj polova 20

Veza Print

Visina 25.70 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 18

Broj redaka 1

Dim. (D x Š x V) 17.30 x 102.76 x 20.40 mm

Duljina 17.30 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MVSTBU

Oblikovati utikač, ugradnja vertikalno

Posebnosti S poteznom čahurom

Posebnosti s vijčanim zaključavanjem

Rm 5.08 mm

Sadržaj 50 kom.

Širina 102.76 mm

Tip MVSTBU 2,5/18-GFB-5,08

Ukupan broj polova 18

Veza Utikač

Veza vijčani terminal

Visina 20.40 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 22

Broj redaka 1

Dim. (D x Š x V) 15.00 x 111.76 x 18.30 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz MSTB

Oblikovati konektor, ravni

Posebnosti S poteznom čahurom

Rm 5.08 mm

Sadržaj 50 kom.

Širina 111.76 mm

Tip MSTB 2,5/22-ST-5,08

Ukupan broj polova 22

Veza Utikač

Veza vijčani terminal

Visina 18.30 mm

Broj polova po redu 3.

Broj redaka 1

Dim. (D x Š x V) 14.65 x 16.50 x 14.95 mm

Duljina 14.65 mm

Konektorski sustav žica do ploče

Niz MSTBO

Oblikovati Spojnica, vodoravna ugradnja

Posebnosti otvoren na stranu

Rm 5 mm

Sadržaj 50 kom.

Širina 16.50 mm

Smjer parenja Vodoravno u odnosu na tiskanu ploču

Tip MSTBO 2,5/ 3-G1L BUGY CD:2

Ukupan broj polova 3.

Veza Print

Visina 14.95 mm

AWG maks. 12

AWG min. 24

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 15.00 x 62.46 x 19.20 mm

Duljina 15.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Maksimalni presjek 2.5 mm²

Minimalni presjek 0.2 mm²

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V

Niz IC

Oblikovati utikač, kutni

Posebnosti za izlaze sigurne za prste

Rm 5.08 mm

Sadržaj 50 kom.

Širina 62.46 mm

Tip IC 2,5/12-ST-5,08

Ukupan broj polova 12

Veza Utikač

Veza vijčani terminal

Visina 19.20 mm

Boja proizvođača zelena

Broj polova po redu 12

Broj redaka 1

Dim. (D x Š x V) 12.00 x 71.12 x 12.10 mm

Duljina 12.00 mm

Konektorski sustav žica do ploče

Kontaktni materijal konzerviran

Nazivna struja 12A

Nazivna struja - zaokruženo 12A

Nazivni napon 320 V
